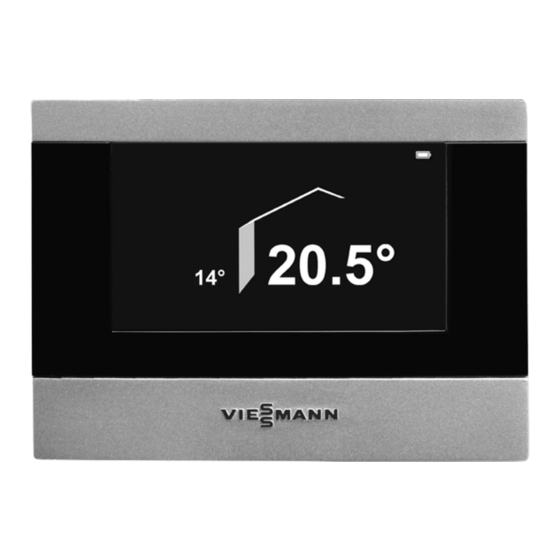

Viessmann Vitotrol 300-RF Montage- Und Serviceanleitung

Funk-fernbedienung für 1, 2 oder 3 heizkreise
Vorschau ausblenden Andere Handbücher für Vitotrol 300-RF:
Inhaltsverzeichnis

Werbung

Quicklinks

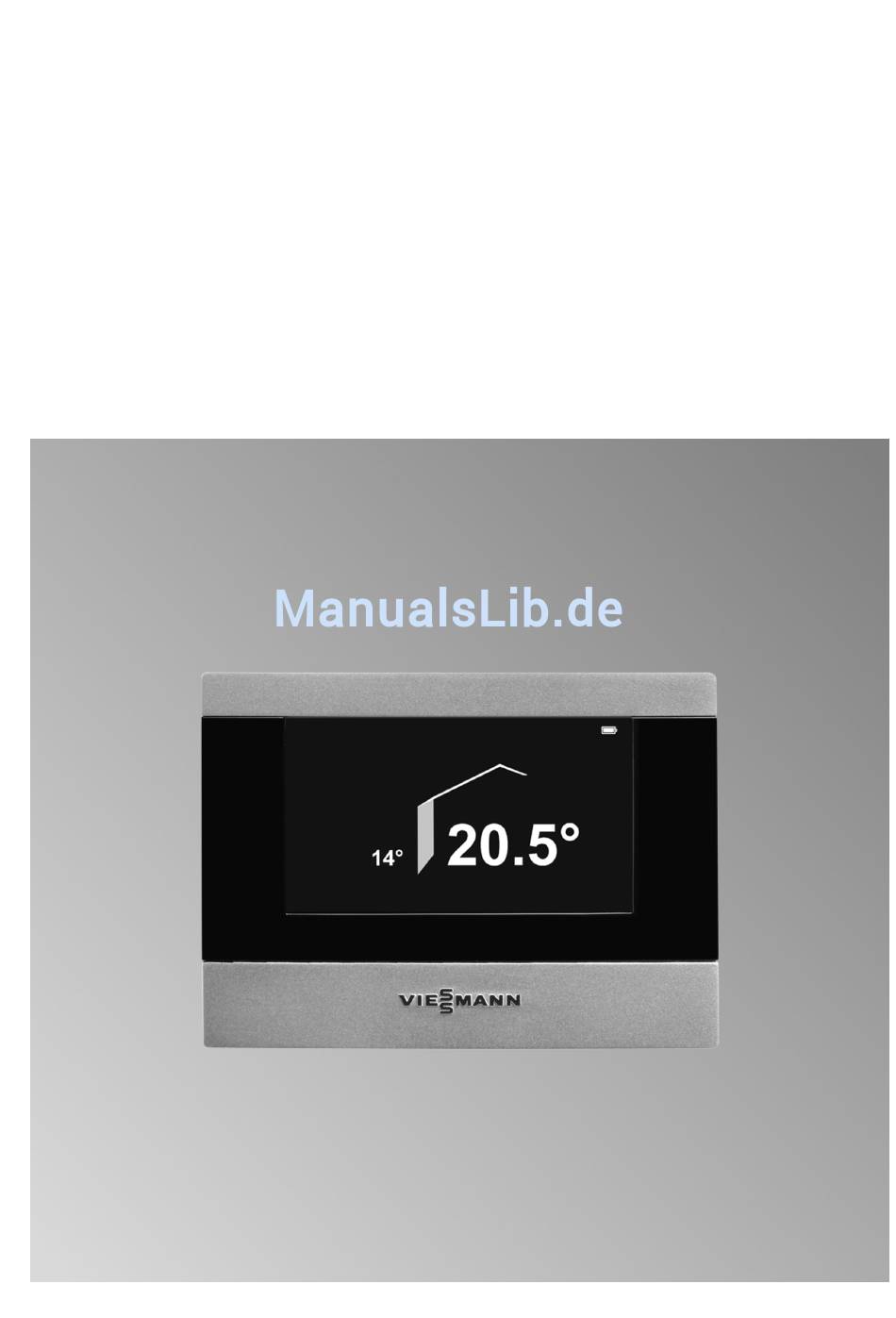

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitotrol 300-RF
Funk-Fernbedienung für 1, 2 oder 3 Heizkreise
Gültigkeitshinweise siehe letzte Seite
VITOTROL 300-RF
Bitte aufbewahren!
5794 386
1/2016

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitotrol 300-RF

Inhaltszusammenfassung für Viessmann Vitotrol 300-RF

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitotrol 300-RF Funk-Fernbedienung für 1, 2 oder 3 Heizkreise Gültigkeitshinweise siehe letzte Seite VITOTROL 300-RF Bitte aufbewahren! 5794 386 1/2016...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Funktion gefährdet den siche- sierte Fachkräfte. ren Betrieb der Anlage. ■ Arbeiten an Gasinstallationen dürfen nur von Instal- Defekte Bauteile müssen durch Viessmann Ori- lateuren durchgeführt werden, die vom zuständigen ginalteile ersetzt werden. Gasversorgungsunternehmen dazu berechtigt sind. Elektroarbeiten dürfen nur von Elektrofachkräften Zusatzkomponenten, Ersatz- und Verschleißteile...

  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Verhalten bei Abgasgeruch Gefahr Abgase können zu lebensbedrohenden Vergif- tungen führen. ■ Heizungsanlage außer Betrieb nehmen. ■ Aufstellort belüften. ■ Türen zu Wohnräumen schließen, um eine Verbreitung der Abgase zu vermeiden. Verhalten bei Wasseraustritt aus dem Gerät Gefahr Bei Wasseraustritt aus dem Gerät besteht die Gefahr eines Stromschlags.

  • Seite 4: Inhaltsverzeichnis

    6. Störungsbehebung Störung an der Heizungsanlage ............17 Störung der Funkverbindung ..............17 7. Einzelteillisten Bestellung von Einzelteilen ..............19 Vitotrol 300-RF mit Wandhalter .............. 20 Vitotrol 300-RF mit Tischständer ............22 8. Technische Daten ........................ 24 9. Bescheinigungen Konformitätserklärung ................25 10.

  • Seite 5: Betriebssicherheit

    Sicherheit und Haftung Betriebssicherheit Gefahr Funkkomponenten nur in Innenräumen betreiben. ■ Insbesondere Herzschrittmacher, Hörhilfen und ■ Beeinträchtigungen durch Feuchtigkeit und Staub Defibrillatoren können gestört werden durch vermeiden. Funksignale. ■ Kontakt der Funkkomponenten mit Gas, Dämpfen, Falls solche Geräte verwendet werden, ist die Lösungsmitteln und dauerhaft direkter Sonnenein- unmittelbare Nähe zu betriebsbereiten Funk- strahlung vermeiden.

  • Seite 6: Bestimmungsgemäße Verwendung

    Gebrauch vorgesehen, d. h. auch Wohn- und Geschäftsbereichs vorgesehen. nicht eingewiesene Personen können das Gerät sicher bedienen. Produktinformation Es können bis zu 3 Heizkreise mit einer Vitotrol 300-RF bedient werden oder es kann für jeden Heizkreis einer Heizungsanlage eine Vitotrol 300-RF eingesetzt werden.
  • Seite 7 20.5° 20.5° 14° 14° 14° Heizkreis 1 Menü Heizkreis 1 Menü Heizkreis 1 Menü 21°C 14°C Kesseltemperatur 48°C Vitotrol 300-RF Vitotronic 200 HO1C ■ 21°C 21°C 14°C 14°C für Vitodens 3 ... Kesseltemperatur 48°C Kesseltemperatur 48°C HO1E ■ für Vitovalor...

  • Seite 8: Funkverbindung

    Falls solche Geräte verwendet werden, ist die unmittelbare Nähe zu den betriebsbereiten Funkkomponenten zu vermeiden. Funkfrequenz der Funkkomponenten 868 MHz. Montageort der Vitotrol 300-RF so wählen, dass die Funksignale möglichst senkrecht durch Wände und Decken auf die Funk-Basis oder Vitotronic 200 treffen. Hinweis Leitende metallische Materialien (z.

  • Seite 9: Montageablauf

    Montageablauf Ablaufübersicht zur Montage und Inbetriebnahme Arbeitsschritte Seite Vitotrol 300-RF in der Nähe der Funk-Basis oder der Vitotronic mit integrierter Funkschnitt- — stelle platzieren. Akkus in Vitotrol 300-RF einlegen. Vitotrol 300-RF in Betrieb nehmen: Mit Vitotronic mit Funk-Basis ■ Mit Vitotronic mit integrierter Funkschnittstelle ■...
  • Seite 10 Montageablauf Wandhalter montieren (Fortsetzung) 230 V~ 230 V/50 Hz GNYE Abb. 3 230 V~ 4 V~ 4 V~ 230 V~ 4 V~ Abb. 4...
  • Seite 11 Montageablauf Wandhalter montieren (Fortsetzung) Abb. 5 Abb. 7 Abb. 8 Abb. 6 Der Wandhalter dient auch als Ladestation für die Akkus.

  • Seite 12: Tischständer Aufstellen

    Montageablauf Tischständer aufstellen Der Tischständer kann an jedem Ort mit guter Funk- verbindung und Zugang zur Stromversorgung aufge- stellt werden. Abb. 9 Steckernetzteil in Steckdose stecken. Abb. 10 Der Tischständer dient auch als Ladestation für die Akkus.

  • Seite 13: Mit Funk-Basis Oder Funk-Basis B

    In diesem Fall die RF-Verbindung erneut aktivieren Abb. 12 (siehe Arbeitsschritt 3). 3. Taste an der Funk-Basis drücken: 6. Heizkreise wählen, die von der Vitotrol 300-RF Betrieb ohne Funk-Repeater: 4 s lang. bedient werden sollen. ■ Grüne LED an der Funk-Basis blinkt in langem OK zur Bestätigung.

  • Seite 14: Mit Vitotronic Mit Integrierter Funkschnittstelle

    Abb. 20 Abb. 18 In diesem Fall die RF-Verbindung erneut aktivieren 3. An der Vitotrol 300-RF auf OK tippen. (siehe Arbeitsschritt 3). Die Vitotrol 300-RF sendet ein Signal zur Anmel- dung an die Regelung des Wärmeerzeugers. 5. Heizkreise wählen, die von der Vitotrol 300-RF bedient werden sollen.

  • Seite 15: Empfangsqualität Am Montageort Prüfen

    „Fernbedienung“ ■ „Einstellungen“ Funkstrecke zwischen Funk-Basis und Vitotrol 300-RF 3. „Konfiguration“ ■ „Funkbasis“ Funkstrecke zwischen Vitotrol 300-RF und Funk- 4. Funkschlüssel eingeben (siehe Seite 13 oder 14). Basis „Außensensor“ OK zur Bestätigung. ■ Funkstrecke zwischen Funk-Außentemperatur- sensor und Funk-Basis oder Funk-Außentemperatursensor und Vitotronic...

  • Seite 16: Funkverbindung Zu Einem Späteren Zeitpunkt Herstellen

    OK zur Bestätigung. Konfiguration Abb. 25 RF-Verbindung aktivieren Heizkreiswahl 6. An der Vitotrol 300-RF auf OK tippen. Die Initialisierung dauert ca. 5 min. Feldstärke Teilnehmner Nach erfolgreicher Initialisierung erscheint an der Vitotrol 300-RF das Basis-Menü (siehe Seite 15). Abb. 24 Konfiguration nach Inbetriebnahme ändern...

  • Seite 17: Störung An Der Heizungsanlage

    Störungsbehebung Störung an der Heizungsanlage Störungsursache und -behebung Störung Montage- und Serviceanleitung der jeweiligen Vitotronic Regelung oder des Wärmeerzeugers mit Vitotronic mit integrierter Funkschnittstelle Abb. 27 Störung der Funkverbindung Zur Störungsbehebung Komponenten abmelden und Störung neu anmelden. Falls erforderlich, Funk-Repeater (Zubehör) einsetzen.
  • Seite 18 Störungsbehebung Störung der Funkverbindung (Fortsetzung)

  • Seite 19: Einzelteillisten

    Einzelteillisten Bestellung von Einzelteilen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Positionsnummer des Einzelteils (aus dieser Einzel- teilliste)

  • Seite 20: Vitotrol 300-Rf Mit Wandhalter

    Einzelteillisten Vitotrol 300-RF mit Wandhalter 0002 0001 0005 0006 0003 Abb. 29...
  • Seite 21 Einzelteillisten Vitotrol 300-RF mit Wandhalter (Fortsetzung) Pos. Einzelteil 0001 Bedienteil 0002 Wandhalter 0003 Netzteil 0005 Montage- und Serviceanleitung 0006 Bedienungsanleitung...

  • Seite 22: Vitotrol 300-Rf Mit Tischständer

    Einzelteillisten Vitotrol 300-RF mit Tischständer 0002 0001 0005 0003 0006 0004 Abb. 30...
  • Seite 23 Einzelteillisten Vitotrol 300-RF mit Tischständer (Fortsetzung) Pos. Einzelteil 0001 Bedienteil 0002 Tischständer 0003 USB-Leitung, ca. 2 m lang 0004 Steckernetzteil 0005 Montage- und Serviceanleitung 0006 Bedienungsanleitung...
  • Seite 24 Technische Daten Technische Daten Vitotrol 300-RF mit Wandhalter Spannungsversorgung über Netzteil zum Einbau in ei- 230 V~/4 V− ne Schalterdose Leistungsaufnahme 0,25 W Akkus NiMH AA HR6 Mignon 1,2 V , 2100 mAh – Lebensdauer Akkus ca. 500 Ladezyklen Betriebsdauer mit Akkus ca.

  • Seite 25: Bescheinigungen

    Bescheinigungen Konformitätserklärung Vitotrol 300-RF Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien erfüllt: 1999/5/EWG R&TTE-Richtlinie 2004/108/EWG EMV-Richtlinie 2006/95/EWG Niederspannungsrichtlinie 2011/65/EWG RoHS II Gemäß den Bestimmungen dieser Richtlinien wird dieses Produkt mit gekennzeichnet.
  • Seite 26 – Funkverbindung............17 – Heizungsanlage............17 Haftung.................5 Technische Daten............24 Tischständer...............12 Inbetriebnahme............13 – Mit Vitotronic mit Funk-Basis........13 – Mit Vitotronic mit integrierter Funkschnittstelle..14 Vitotrol 300-RF Information..............6 – Tischständer............22 Integrierte Funkschnittstelle......... 9 – Wandhalter.............. 20 Vitotronic..............9 KM-BUS..............13 Konfiguration Wandhalter..............

  • Seite 28: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7501915 7501916 7537177 7537178 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
