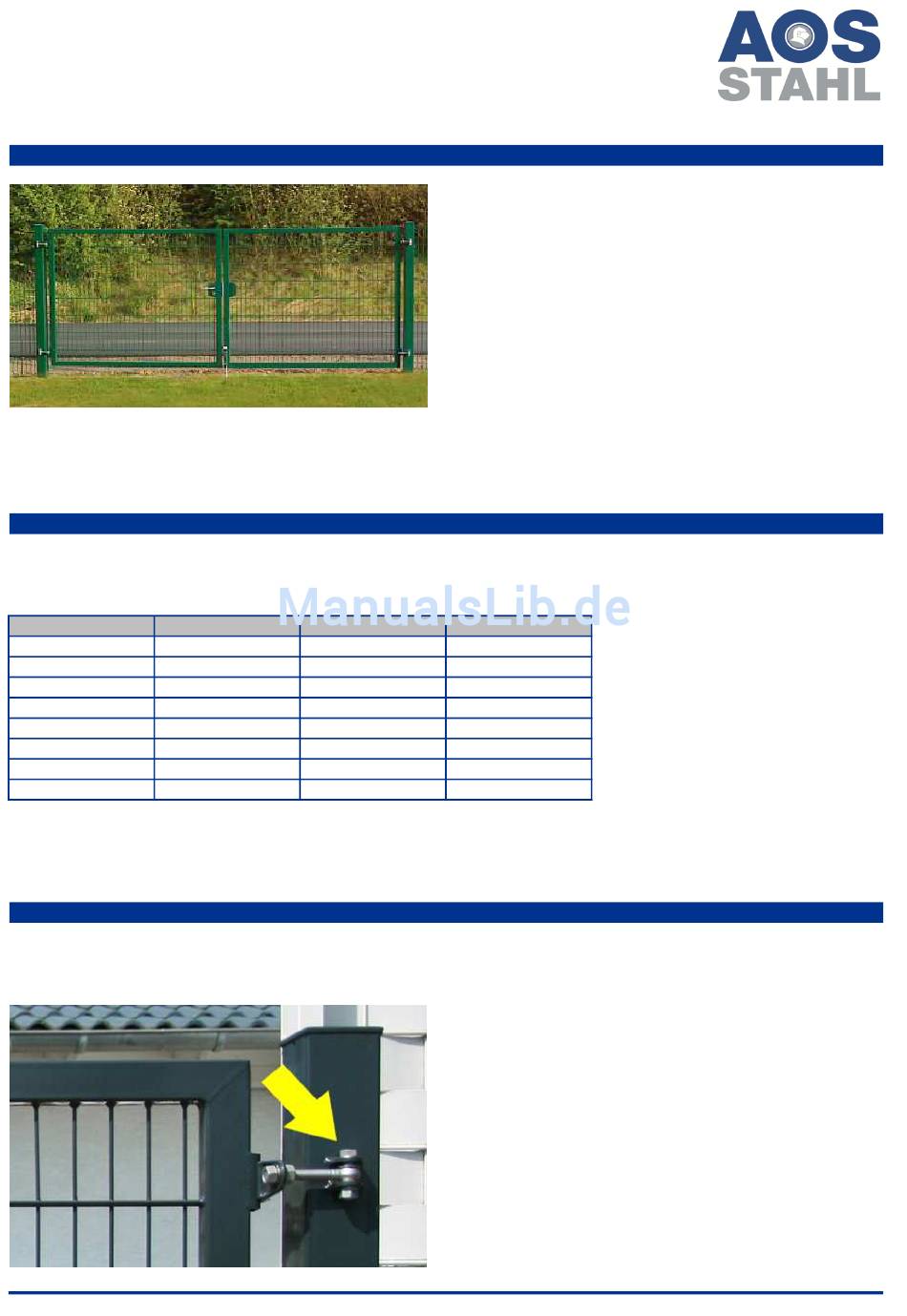

Rohrrahmentor VARIO trend
1 | Einleitung
Für ein 1-flügeliges VARIO wird je 1 Scharnier- und 1 Anschlagspfosten, für ein 2-flügeliges VARIO 2 Scharnierpfosten
und für ein 3-flügeliges VARIO 3 Scharnierpfosten benötigt.
2 | Vor der Montage
Ermitteln Sie vor der Montage die Lichte Weite Ihres Tores anhand der folgenden Tabelle.
Die Lichte Weite ist das Innenmaß zwischen den Pfosten.
Flügel Nennmaß
1000 mm
1250 mm
1500 mm
1750 mm
2000 mm
2250 mm
2500 mm
3000 mm
Ermitteln Sie vor der Montage der Torpfosten unbedingt die Aufhängehöhe Ihrer Flügel. Empfohlen wird ein Abstand von
50 mm zwischen Flügelunterkannte und dem Boden. Berücksichtigen Sie hierzu zwingend den gesamten Schwenkbe-
reich der Flügel (Unebenheiten im Gelände).
3 | Montage der Torpfosten
Betonieren Sie die Torpfosten anhand der ermittelten Lichten Weite und Aufhängehöhe der Flügel ein. Alle Torpfosten
werden standardmäßig je nach Torhöhe bis zu 550 mm Bodeneinstand geliefert.
Flügelmaß Lichte Weite 1-fl.
920 mm 1000 mm
1170 mm 1250 mm
1420 mm 1500 mm
1670 mm 1750 mm
1930 mm 2010 mm
2180 mm 2260 mm
2430 mm 2510 mm
2930 mm 3010 mm

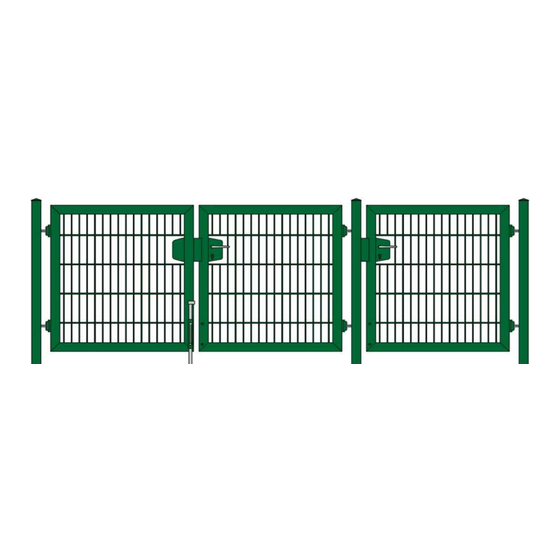

Das modulare Rohrrahmentor VARIO ist als 1-, 2- oder 3-
flügelige Variante erhältlich und bietet die Möglichkeit die
Öffnungsrichtung durch individuelle Montage der Torpfosten,
Torflügel und Scharniere frei zu bestimmen.
Torflügel sind in den Breiten 1000-2500 mm und den Höhen
800-2000 mm erhältlich.
Passende Torpfosten gibt es in den Varianten Anschlag-
oder Scharnierpfosten, jeweils in den Maßen 60x60, 80x80
und 100x100 mm.
Lichte Weite 2-fl.
1970 mm
2470 mm
2970 mm
3470 mm
3990 mm
4490 mm
4990 mm
5990 mm
Achten Sie bei der Pfostenmontage darauf, das die ange-
schweißten Aufhängelaschen des Scharnierpfostens in die
Richtung der späteren Toröffnung zeigen.
