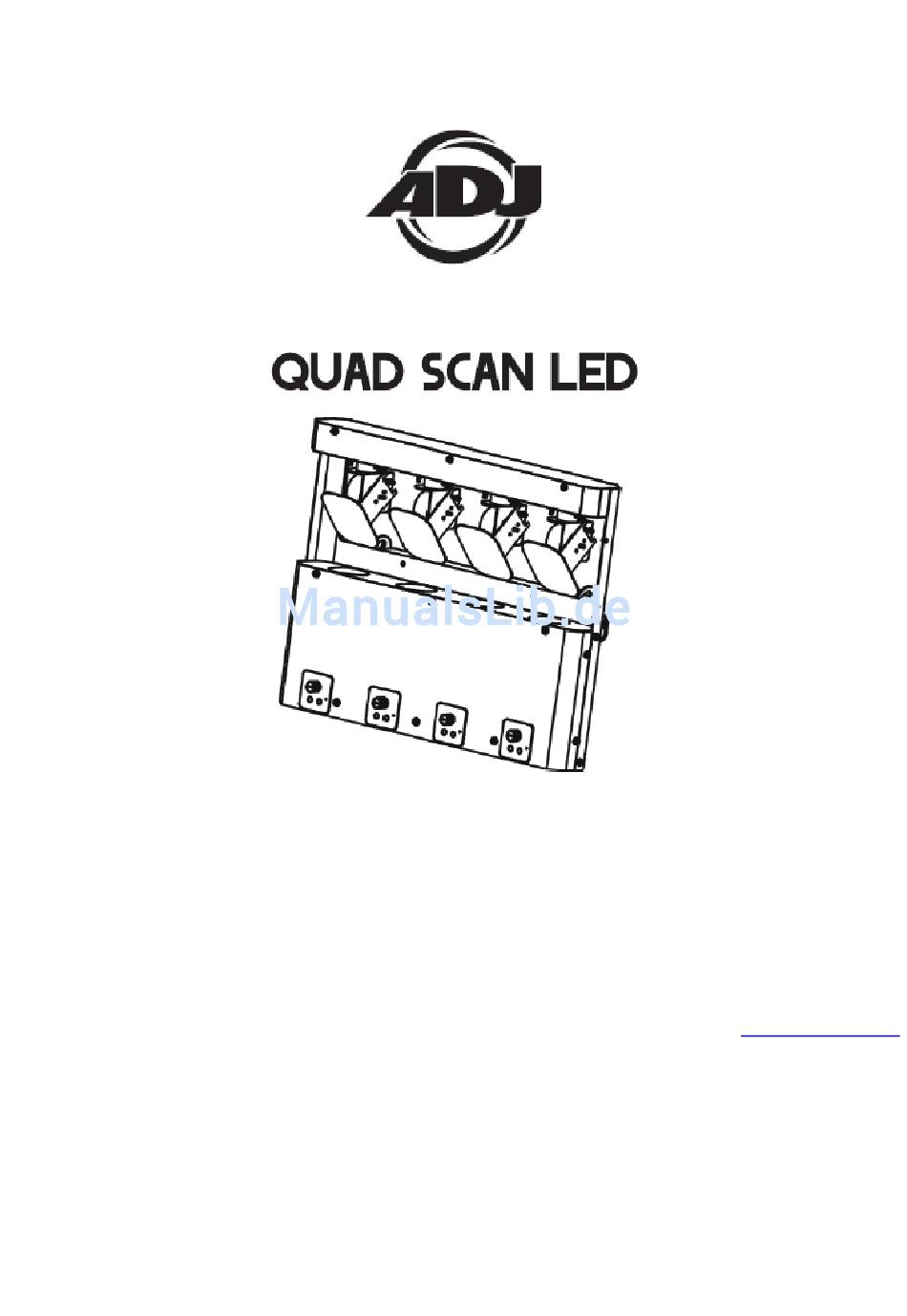

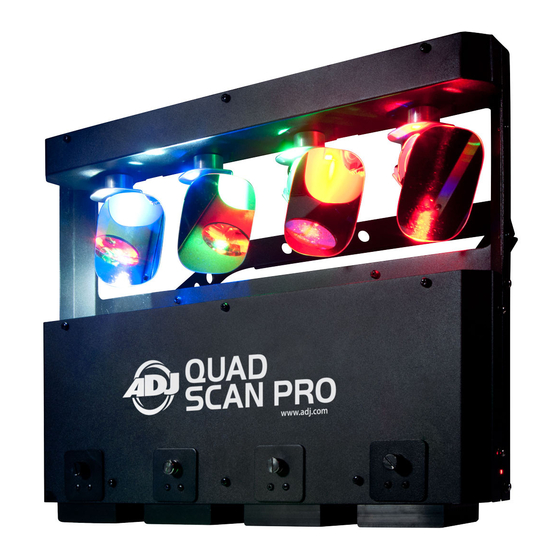

- Seite 1 Bedienungsanleitung A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu überarbeitet: 2/12...
-
Seite 2: Inhaltsverzeichnis
28‐KANAL‐MODUS ‐ DMX‐EIGENSCHAFTEN ......................... 1 3 AUSWECHSELN DER SICHERUNG ............................ 1 5 REINIGUNG ................................... 1 6 FEHLERBEHEBUNG ................................ 1 6 TECHNISCHE SPEZIFIKATIONEN ............................ 1 7 ROHS – ein großer Beitrag zur Erhaltung unserer Umwelt .................... 1 8 WEEE – Entsorgung von Elektro‐ und Elektronikaltgeräten .................... 1 8 BEMERKUNGEN .................................. 1 9 A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 2 ... -
Seite 3: Einleitung
EINLEITUNG Auspacken: Vielen Dank, dass Sie sich für den Kauf eines Quad Scan LED von American DJ® entschieden haben. Jeder Quad Scan LED wurde gründlich werkseitig geprüft und hat in einwandfreiem Zustand das Werk verlassen. Überprüfen Sie die Verpackung gründlich auf Schäden, die während des Transports entstanden sein könnten. -
Seite 4: Sicherheitshinweise
Beim Befestigen muss das Gerät mit einer zweiten Sicherheitsbefestigung gesichert sein, wie etwa einem geeigneten Sicherheitskabel. Unabhängig davon, für welche Art der Hängemontage Sie sich für den Quad Scan LED entscheiden, müssen Sie immer sicherstellen, dass das Gerät mit einem Sicherheitskabel gesichert ist (nicht im Lieferumfang enthalten). -
Seite 5: Einrichtung Des Geräts
Anforderungen (für DMX- und Master/Slave-Betrieb) an Datenkabel (DMX-Kabel): Der Quad Scan LED kann über das DMX-512-Protokoll angesteuert werden. Der Quad Scan LED kann entweder ein 1-Kanal, 5- Kanal oder 28-Kanal DMX-Gerät sein. Die DMX-Adresse wird elektronisch über das Bedienelement auf der Rückseite des Geräts vergeben. - Seite 6 Masse / Abschirmung Pol 1 Pol 1 Signal invertiert ( DMX-„Cold“) Pol 2 Pol 2 Signal ( DMX+„Hot“) Pol 3 Pol 3 nicht belegt Pol 4 – nicht benutzen nicht belegt Pol 5 – nicht benutzen A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 6 ...
-
Seite 7: Systemmenü
1. Drücken Sie entweder auf MENU, UP oder DOWN, bis “SLND” angezeigt wird; drücken Sie dann ENTER. Es wird entweder "MAST", "SL 1" oder "SL 2" angezeigt. A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 7 ... - Seite 8 Bestätigen und Verlassen des Menüs drücken Sie auf die Taste ENTER. Zum Deaktivieren von PAN wählen Sie "No" und drücken dann ENTER. TILT ‐ Neigungsinversion A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 8 ...
-
Seite 9: Betrieb
Steuerung der Effekte Chase, Muster, Dimmer und Strobe. Mit einem DMX-Controller lassen sich einzigartige Programme erzeugen, die perfekt auf die jeweiligen Anforderungen zugeschnitten sind. 1. Der Quad Scan LED kann entweder ein 1-Kanal, 5-Kanal oder 28-Kanal DMX-Gerät sein. Für weitere Informationen über DMX-Werte und Eigenschaften, vergleichen Sie die Seiten 11 bis 15. - Seite 10 WICHTIG: In einer Master/Slave-Konfiguration können ein Gerät als Master oder Slave 1 (SL 1) definieren und dann das nächste Gerät als Slave 2 (SL 2); die Geräte bewegen sich nun entgegengesetzt zueinander. A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 10 ...
-
Seite 11: 1-Kanal-Modus - Dmx-Eigenschaften
Das Gerät verdunkeln Show auswählen Funktion 1. Weißer LED-Stroboskopeffekt (Show 1-16) 2. Weißer LED-Stroboskopeffekt nach Musik 3. Mehrfarbiger Stroboskopeffekt nach Musik Modus Musik/Strobe (LED-Anzeige EIN) Show (LED blinkt) A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 11 ... -
Seite 12: A.d.j. Supply Europe B.v. – Www.americandj.eu – Quad Scan Led Bedienungsanleitung Seite
182 - 189 OFFEN 190 - 231 SCHNELL ÖFFNEN - LANGSAM SCHLIESSEN 232 - 239 OFFEN 240 - 247 MUSIKSTEUERUNG MIT STROBE OFFEN 248 - 255 A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 12 ... -
Seite 13: 28-Kanal-Modus - Dmx-Eigenschaften
0 - 255 GRÜN (SPIEGEL 1) 0% - 100% 0 - 255 BLAU (SPIEGEL 1) 0% - 100% 0 - 255 MASTER-DIMMER (SPIEGEL 1) 0% - 100% A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 13 ... - Seite 14 190 - 231 LANGSAM SCHLIESSEN - SCHNELL ÖFFNEN 232 - 239 OFFEN 240 - 247 MUSIKSTEUERUNG MIT STROBE-EFFEKT 248 - 255 OFFEN 0 - 255 SPIEGEL 4 SCHWENKUNG A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 14 ...
-
Seite 15: Auswechseln Der Sicherung
248 - 255 OFFEN AUSWECHSELN DER SICHERUNG Der Quad Scan LED ist mit 4 auswechselbaren Gobos ausgestattet. Diese Gobos können jederzeit ausgewechselt werden, wodurch sich das Gerät individuell anpassen lässt. So wechseln Sie die Gobos aus: 1. Wählen Sie den Gobo aus, den Sie auswechseln möchten und schrauben Sie die Flügelschrauben ab, die das Gobogehäuse fixieren. -
Seite 16: Reinigung
Das Gerät reagiert nicht auf Musik: 1. Das Gerät sollte zumindest auf niedrige Frequenzen (Bass) reagieren. Ein Klopfen ans Mikrofon, leise oder hohe Töne werden möglicherweise keine Reaktion hervorrufen. A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 16 ... -
Seite 17: Technische Spezifikationen
Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird. Wichtig: Änderungen und Verbesserungen an der technischen Spezifikation, der Konstruktion und der Bedienungsanleitung können ohne vorherige Ankündigung durchgeführt werden. A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 17 ... -
Seite 18: Weee - Entsorgung Von Elektro- Und Elektronikaltgeräten
Wie auch die zuvor erwähnte ROHS, ist die WEEE ein wichtiger Umweltbeitrag und wir helfen gerne mit, die Natur durch dieses Entsorgungskonzept zu entlasten. Für Fragen und Anregungen stehen wir Ihnen gerne zur Verfügung. Kontakt: info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 18 ... -
Seite 19: Bemerkungen
BEMERKUNGEN A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 19 ... - Seite 20 A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade Die Niederlande www.americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Quad Scan LED Bedienungsanleitung Seite 20 ...
