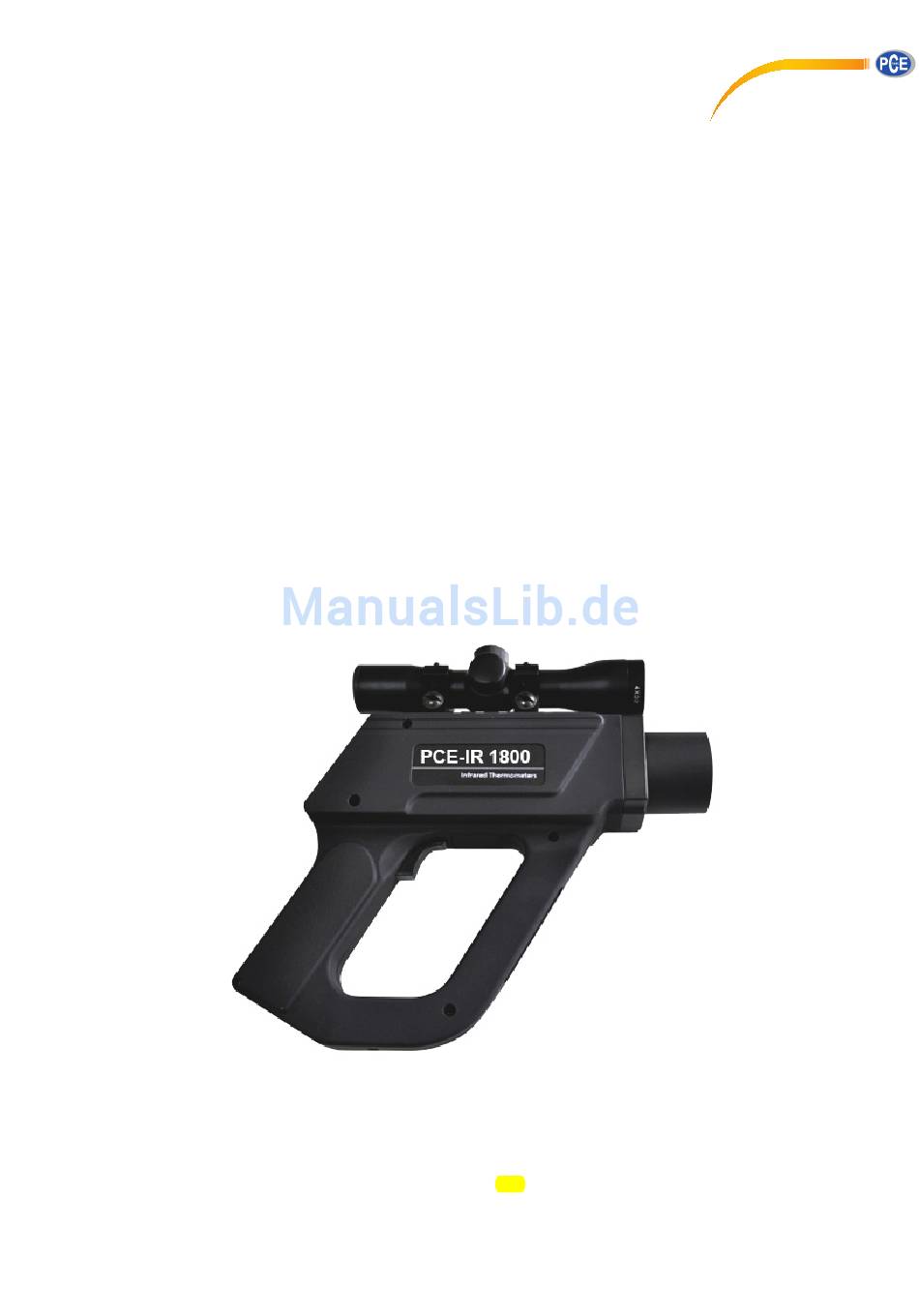

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung HVAC Messgerät PCE-IR 1000 Serie PCE-IR 1300 PCE-IR 1600 PCE-IR 1800 Version 1.1 16.06.2015...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................4 Spezifikationen ......................5 Die Optik ............................5 Allgemeine Spezifikation ......................5 Gerätebeschreibung ....................7 Tasten ............................7 Display............................7 Gehäuse ............................7 Betriebsanleitung ...................... 8 Durchführen einer Messung .......................8 Hold-Funktion ..........................8 Ausschalten ..........................8 Laserstrahl ..........................8 Hintergrundbeleuchtung ......................8 Einstellen der Parameter ......................8... -
Seite 3: Einleitung
BETRIEBSANLEITUNG Einleitung Das tragbare Hochtemperatur - Messgerät ist speziell für die Messung im Metall- und Stahlbereich entwickelt (insbesondere auch für Schmelzen), deckt aber auch Messungen in vielen anderen Hochtemperatur-Bereichen ab. Das Messgerät kann eine Temperatur bis zu +1800 °C genau und schnell erfassen. -
Seite 4: Warnhinweise
Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. Wird das Messgerät anderweitig eingesetzt, kann es zu einer Gefahr für den Bediener sowie zu einer Zerstörung des Messgerätes kommen. Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit oder Nässe aussetzen. -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG Spezifikationen Die Optik PCE-IR 1300 PCE-IR 1600 / PCE-IR 1800 Allgemeine Spezifikation Messbereich - PCE-IR 1300 0 ... +1300 °C - PCE-IR 1600 +385 ... +1600 °C - PCE-IR 1800 +650 ... +1800 °C Spektralbereich - PCE-IR 1300 8 ... 14 µm - PCE-IR 1600 1,6 µm... - Seite 6 Fokus - PCE-IR 1300 100 mm @ 12 m - PCE-IR 1600 12 mm @ 3,6 m - PCE-IR 1800 12 mm @ 3,6 m Zielfernrohr alle Modelle zusätzliche Funktionen MIN / MAX / Scan / HOLD Alarmfunktionen optischer und akustischer HIGH / LOW Alarm Emissionsgrad einstellbar zwischen 0,100 ...
-
Seite 7: Gerätebeschreibung
BETRIEBSANLEITUNG Gerätebeschreibung Tasten Mode-Taste: Im Hold-Modus kann mit der Mode-Taste zwischen den einzelnen Parametern gewechselt und diese bei Bedarf eingestellt werden (z.B. Emissionsgrad, Min/Max-Funktion …) UP- / Laser-Taste: Mit dieser Taste kann der Laser ein- bzw. ausgeschaltet werden. Im Hold-Modus können die mit der Mode-Taste angewählten Parameter verändert werden. -
Seite 8: Betriebsanleitung
Betriebsanleitung Durchführen einer Messung Einschalten: Betätigen Sie den Auslöseknopf, um das Gerät einzuschalten. Messung: Halten Sie das Thermometer in Richtung des Messobjekts. Drücken Sie auf den Auslöseknopf und halten Sie diesen gedrückt. Im Display wird der aktuelle Messwert angezeigt. Hold-Funktion Wenn der Auslöseknopf nach einer Messung wieder losgelassen wird, schaltet das Messgerät automatisch in den Hold-Modus. -
Seite 9: Emissionsgrad Einstellen
BETRIEBSANLEITUNG Folgende Symbole blinken bei den jeweiligen Parametern: Emissionsgrad Min/Max-Funktion High-Alarm High-Alarm aktiv Low-Alarm Low-Alarm aktiv Temperatureinheit Offset Emissionsgrad einstellen Wählen Sie im Hold-Modus mit der Mode-Taste den Emissionsgrad an („E=“ blinkt im Display). Mir der Up-Taste erhöhen Sie den Emissionsgrad, mit der Down-Taste wird dieser verringert. Min/Max-Funktion Wählen Sie im Hold-Modus mit der Mode-Taste die Min/Max-Funktion. -
Seite 10: Temperatureinheit Setzen
2) Low-Alarm Wählen Sie im Hold-Modus mit der Mode-Taste die Low-Alarm-Funktion (Im Display erscheint „L“). Mit der Up- und Down-Taste können Sie den Alarm nun aktivieren oder deaktivieren. Wenn das Symbol erscheint, ist der Alarm aktiviert. Wenn der Low-Alarm eingeschaltet wurde, kann nach einem Druck auf die Mode-Taste der Grenzwert für diesen Alarm mit der Up- und Down-Taste eingestellt werden. -
Seite 11: Daten Speichern
BETRIEBSANLEITUNG 5.12.1 Daten speichern Verlassen Sie die Messmodus indem Sie den Auslöseknopf loslassen. Betätigen Sie nun die Down- Taste. In der Zeile über der Temperaturanzeige erscheint eine kleine Zahl und das Symbol . Weiterhin wird MAX angezeigt. Die kleine Zahl bezeichnet den Speicherplatz. Über die Up- und Down können Sie den Speicherplatz nun bestimmen. -
Seite 12: Entsorgung
Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
