Einbaumaße

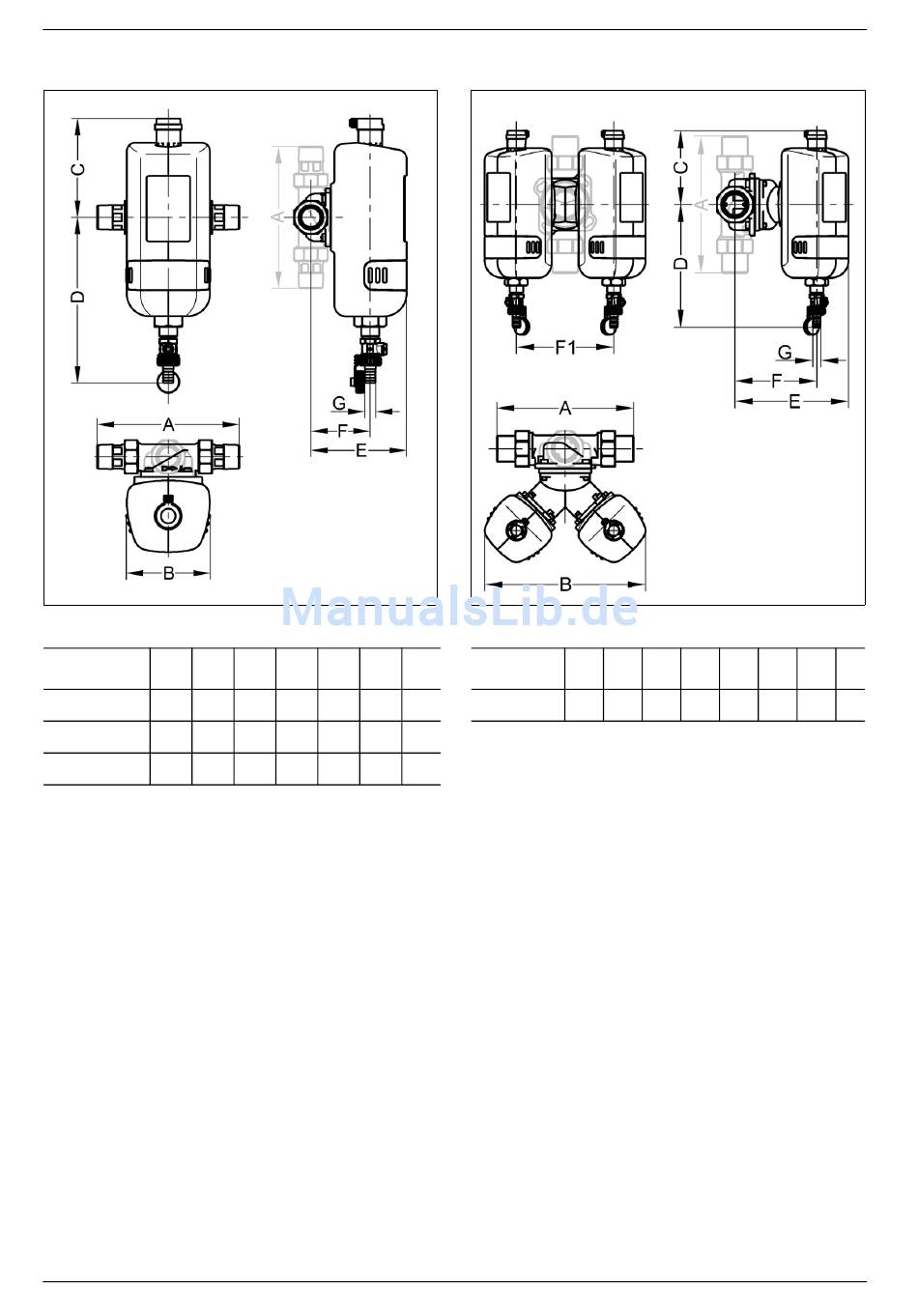

Abb. 9: Einbaumaße JMFI
Modell
A
B
JMFI ¾"
180 116 141 227 131 82 15
JMFI 1"
195 116 141 227 131 82 15
JMFI 1¼" 230 116 141 227 136 87 15
Alle Maße in [mm] (siehe Abb. 9)
A = Einbaulänge
B = Gerätebreite
C = Höhe oberhalb Rohrmitte
D = Höhe unterhalb Rohrmitte
E = Einbautiefe bis Rohrmitte
F = Abwasseranschlussmitte bis Rohrmitte
F1 = Abstand Abwasseranschlussmitten
G = Nennweite Abwasser
Datenblatt
¾" - 1¼"
C
D
E
F
G
JUDO MAFI
Abb. 10: Einbaumaße JMFI
Modell
A
B
JMFI 1½" 252 296 141 227 209 151 180 15
Alle Maße in [mm] (siehe Abb. 10)
9.5
Lieferumfang
– Fertig vormontierter Magnetitfilter
– Einbau- und Betriebsanleitung
9.6
Zubehör
– Nachspeisestation JHF-F PLUS
(Bestell-Nr.: 8060080)
Die JUDO HEIFI-FÜL PLUS Nachspeise-
station besteht aus Kugelhahn, Druckmin-
derer, Manometer und Systemtrenner Typ
BA. Über den eingebauten Druckminderer
wird der Druck konstant gehalten und bei
abfallendem Druck nachgespeist.
1½"
C
D
E
F F1 G
