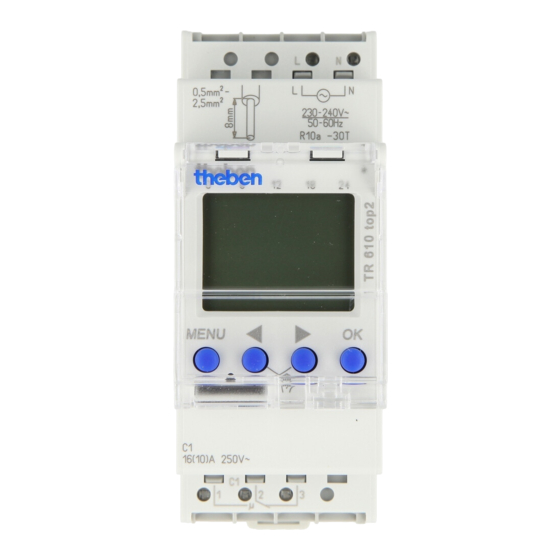

Theben TR 610 top2 Bedienungsanleitung

Zeitschaltuhr
DE
TR 610 top2
6100100
TR 612 top2
6120100
1. Grundlegende Sicherheitshinweise
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
•
Das Gerät ist für die Montage auf DIN-Hutschienen vor-
gesehen (nach EN 60715)
•
Entspricht Typ 1 STU nach IEC/EN 60730-2-7
•
Gangreserve (10 Jahre) verringert sich bei gesteckter
Speicherkarte (im Batteriebetrieb)
!
Speicherkarte OBELISK top2: Mechanische Belastung
oder Verschmut zung bei Lagerung/ Transport vermeiden
2. Bestimmungsgemäße Verwendung
•
Die Schaltuhr wird z. B. verwendet für Beleuchtungen,
Lüftungen, Spülungen etc.
•
Verwendung nur in geschlossenen, trockenen Räumen
!
Nicht verwenden an Schutzeinrichtungen, wie z. B.
Fluchttüren, Brandschutzeinrichtungen etc.
Entsorgung
Gerät umweltgerecht entsorgen
†
¾
3. Montage und Anschluss
Zeitschaltuhr montieren
WARNUNG
Lebensgefahr durch elektrischen Schlag oder Brand!
Montage ausschließlich von Elektrofachkraft
¾ ¾
durchführen lassen!
307070
click
Federsteckklemme
Federsteck-
klemmen-
öffner
Prüfabgriff
Speicherkarte
OBELISK top2
(9070404)
Auf DIN-Hutschiene montieren (nach EN 60715)
†
¾
Spannung freischalten
†
¾
Gegen Wiedereinschalten sichern
† ¾
Spannungsfreiheit prüfen
† ¾
Erden und kurzschließen
† ¾
Benachbarte, unter Spannung stehende Teile abdecken
†
¾
oder abschranken
Leitung anschließen
Anschlussbilder 6100100 / 6120100
L N
C1
1 2 3
Leitung auf 8 mm (max. 9) abisolieren
†
¾
Leitung in 45° in die geöffnete DuoFix® Steckklemme
†
¾
stecken
L 2 Leitungen pro Klemmposition möglich
Um die DuoFix® Steckklemme zu öffnen, Schraubendreher
† ¾
nach unten drücken
Leitung 45°
4 5 6 L
C2
C1
1 2 3
N
L
L
N
N
L
L
1
