(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5" X 10.3" PANTONE 295U 07/28/2017
Salzwassersystem
Modell ECO5220G/6220G
220 – 230 V~

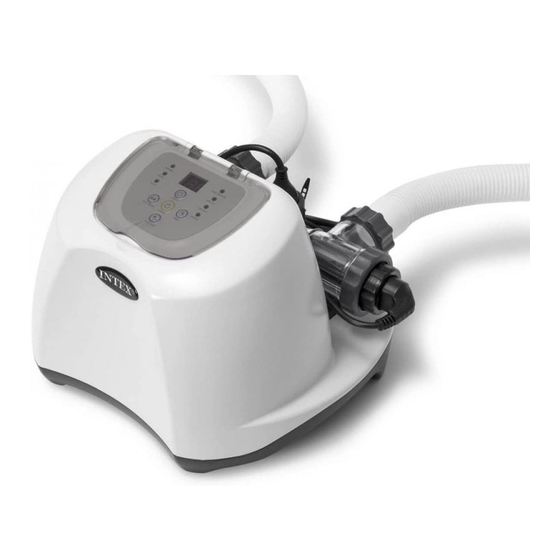

Symbolfoto.
Vergessen Sie nicht, diese anderen ausgezeichneten Intex
Produkte auszuprobieren: Pools, Pool Zubehör, aufblasbare
Pools und In-Home Spielwaren, Luftbetten und Boote, erhältlich
im Fachhandel oder Sie besuchen uns auf unserer Homepage.
Wegen der Politik der kontinuierlichen Produktverbesserung
behält sich INTEX das Recht vor, Daten, Erscheinungsbilder oder
Updates (Produktspezifikationen) jederzeit ohne Vorankündigung
zu ändern!
®™ Trademarks used in some countries of the world under license from/®™ Marques utilisées dans certains pays sous licence
de/Marcas registradas utilizadas en algunos países del mundo bajo licencia de/Warenzeichen verwendet in einigen Ländern der
Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 28829, Hong
Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué
dans l'Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union durch/Intex Trading B.V.,
Venneveld 9, 4705 RR Roosendaal – The Netherlands
www.intexcorp.com
WICHTIGE
SICHERHEITSHINWEISE
Lesen Sie zuerst die Anleitung bevor Sie mit
der Installation des Produktes beginnen, und
befolgen Sie die Anweisung genau. Für späteres
Nachschlagen aufbewahren.
©2017 Intex Marketing Ltd. - Intex Development Co. Ltd. - Intex Trading Ltd.
- Intex Recreation Corp.
All rights reserved/Tous droits réservés/Todos los derechos reservados/Alle Rechte
vorbehalten. Printed in China/Imprimé en Chine/Impreso en China/Gedruckt in China.
329
Deutsch
GSB
329-GSB-R0-1807
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Intex ECO5220G
Inhaltszusammenfassung für Intex ECO5220G
- Seite 1 Welt in Lizenz von/Intex Marketing Ltd. to/à/a/an Intex Trading Ltd., Intex Development Co. Ltd., G.P.O Box 28829, Hong Kong & Intex Recreation Corp., P.O. Box 1440, Long Beach, CA 90801 • Distributed in the European Union by/Distribué dans l’Union Européenne par/Distribuido en la unión Europea por/Vertrieb in der Europäischen Union durch/Intex Trading B.V., Venneveld 9, 4705 RR Roosendaal –...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Warnung................... 3 Teilereferenz..................4 Produktinformation und Spezifikationen........5 Aufbauanleitung................6-10 Salz- und Pool-Wasser-Volumen..........Intex-Pools Salztabelle..............Intex-Pools Cyanursäure-Tabelle..........Intex-Pools Betriebszeittabelle............. 14 Nicht-Intex-Pools Salztabelle............Nicht-Intex-Pools Cyanursäure-Tabelle........Nicht-Intex-Pools Betriebszeittabelle........... 15 Bedienungsanleitung............... 16-18 LED-Code-Tabelle ................19 Ortsfeste Montage................20 Instandhaltung................21-23 Langzeitlagerung................23 Pool-Instandhaltung und chemische Definitionen...... -
Seite 3: Wichtige Sicherheitsvorschriften
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch WICHTIGE SICHERHEITSVORSCHRIFTEN Lesen und befolgen Sie alle Anweisungen bevor Sie das Produkt in Betrieb nehmen! ALLE INSTRUKTIONEN LESEN UND BEFOLGEN WARNUNG • Beaufsichtigen Sie Kinder und Menschen mit Behinderung. •... -
Seite 4: Teilereferenz
Zeit sich mit den verschiedenen Einzelteilen vertraut zu machen und den Zusammenhang zu verstehen. HINWEIS: Zeichnungen nur für Illustrationszwecke. Eventuelle Abweichungen zum Produkt möglich. Nicht maßstabgetreu. TEILENUMMER ERSATZTEILNUMMER BESCHREIBUNG MENGE FÜR EINEN SCHLAUCHANSCHLUSS ALLGEMEIN ECO5220G ECO6220G MIT 32 MM DURCHMESSER ADAPTOR A MIT SCHLIESSRING MIT GEWINDE 10849 10849 SCHRAUBE 11519 11519 11898... -
Seite 5: Wie Das Chlor Generiert Wird
Das Chlor beginnt sofort mit der Zerstörung von Bakterien, Algen und anderen organischen Materialien. Die sekundäre elektrolytische Zelle verstärkt die Chlorierung und Desinfektionsleistung für die zusätzliche Oxidation von Verunreinigungen des Wassers. PRODUKTSPEZIFIKATIONEN Modell: ECO5220G ECO6220G Wattleistung: 65 W 125 W Ideales Salzniveau:... -
Seite 6: Aufbauanleitung
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch AUFBAUANLEITUNG WICHTIG • Das Salzwassersystem benötigt eine separate Pumpe (700~4000 l/h), um das Wasser in Bewegung zu halten und um richtig zu funktionieren. • Der Salzwasser-Chlorgenerator muss als der letztes Teil des Pool-Zubehörs in der Wasserrücklaufleitung zum Pool installiert werden, wie in der Zeichnung Nr. - Seite 7 (329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch AUFBAUANLEITUNG (Fortsetzung) 1. Gehen Sie direkt zu Schritt 2, wenn Ihr Schwimmbecken leer ist. Wenn Ihr Schwimmbecken mit Wasser gefüllt ist, schrauben Sie die Filtersiebe von den Filteranschlüssen und führen Sie die schwarzen, hutähnlichen Kappen in die Anschlüsse, bevor Sie das Salzwassersystem installieren.
- Seite 8 (329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch AUFBAUANLEITUNG (Fortsetzung) Verbinden Sie das System mit der Pumpe und dem Pool mit 1-1/2”(38 mm) Verbindungen/Schläuchen: Pumpen und Pools mit 1-1/2” (38 mm) Verbindungen benötigen den Adaptor A (1) oder B (8) nicht.
- Seite 9 (329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch AUFBAUANLEITUNG (Fortsetzung) Verbindung des Systems mit anderen Arten von Pumpen (mit verschiedenen Gewindetypen oder ohne Gewinde): Das Salzwassersystem kann auch an andere Filterpumpen angepasst werden, die bei der Verbindung entweder ein anderes Gewinde haben oder ohne Gewinde sind.
- Seite 10 (329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch AUFBAUANLEITUNG (Fortsetzung) Verbindung des Systems mit anderen Arten von Pools Nachdem Sie das Salzwasser-System mit der Pumpe verbunden haben, verbinden Sie es mit dem Pool. Das ist in der Zeichnung #1 und #2 dargestellt. Folgende sind die gängigen Verbindungstypen: Verbindung mit 1-1/4”...
-
Seite 11: Salz- Und Pool-Wasser-Volumen
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch SALZ- UND POOL-VOLUMEN • Welche Art von Salz benutzt werden muss: Für die Verwendung innerhalb der Europäischen Union muss das Salz von einem autorisierten Salzlieferanten stammen, der bei der Europäischen Chemikalienagentur (ECHA) registriert ist - besuchen Sie echa.europa.eu. -
Seite 12: Intex-Pools Salztabelle
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch INTEX-POOLS SALZTABELLE Diese Tabelle zeigt, wieviel Salz verwendet werden muss, um das gewünschte Salzniveau von 3000 ppm zu erreichen und aufrecht zu erhalten Benötigtes Salz für Benötigtes Salt, wenn... -
Seite 13: Intex-Pools Cyanursäure-Tabelle
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch INTEX-POOLS CYANURSÄURE-TABELLE Cyanursäure ist eine Chemikalie, welche den Verlust von Chlor im Wasser durch ultraviolette Strahlen reduziert. Um eine maximale Leistung aufrechtzuerhalten, empfehlen wir, dass der Cyanursäuren-Gehalt bei ca. 1% vom Salz, z.B. 100 Lbs (45 Kg) Salz x 1% = 1 Lbs (0.45 Kg) Cyanursäure, gehalten wird. -
Seite 14: Intex-Pools Betriebszeittabelle
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch INTEX-POOLS BETRIEBSZEITTABELLE (mit Cyanursäure) Betriebszeit (Stunden) bei Wasserkapazität (kalkuliert mit 90% für Intex- ein Frame Pool und 80% für ein unterschiedlichen Filteranlagen- Easy Set & Oval Poo) Außen-/Lufttemperaturen... -
Seite 15: Nicht-Intex-Pools Salztabelle
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch INTEX-POOLS BETRIEBSZEITTABELLE (mit Cyanursäure) Betriebszeit (Stunden) bei Wasserkapazität (kalkuliert mit 90% für Intex- ein rame Pool und 80% für ein unterschiedlichen Filteranlagen- Easy Set & Oval Poo) Außen-/Lufttemperaturen... -
Seite 16: Salzkalkulation Für Alle Pools
8000 30000 1.13 10000 37500 1.37 12000 45500 1.59 14000 53000 BETRIEBSSZEITTABELLE FÜR GÄNGIGE NICHT-INTEX-POOLS (MIT CYANURSÄURE) Wasserkapazität Betriebszeit (Stunden) bei unterschiedlichen Außen-/Lufttemperaturen ECO5220G ECO6220G (Gallonen) (Liter) 10 - 19°C 20 - 28 °C 29 - 36°C 10 - 19°C 20 - 28°C... -
Seite 17: Bedienungsanleitung
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch BEDIENUNGSANLEITUNG 1. Schalten Sie die Filteranlage ein. 2. Die Inbetriebnahme der Anlage: Stecken Sie das Netzkabel in die Steckdose und testen Sie den FI-Schutzschalter (Hauptschalter). Taste drücken. - Seite 18 Wenn beispielsweise die Boost-Betriebszeit 8 Stunden beträgt, sollte die Filteranlage so eingestellt sein, dass sie mehr als 8 Stunden läuft. Erhöhen Sie die Filteranlagenbetriebszeit wenn nötig. Beachten Sie: Wenn eine Intex-Filteranlage an das System angeschlossen ist, stellen Sie den Pumpenschalter in die “I”-Position. •...
-
Seite 19: Led-Code-Tabelle
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch LED-CODE-TABELLE LED-Anzeige Definitionen Boost-Modus Stand-By-Modus (Inbetriebnahme) Minimum Arbeitsstunden (1 Stunde verbleibend) Arbeitsstunden (2 Stunden verbleibend) Arbeitsstunden (3 Stunden verbleibend) Arbeitsstunden (4 Stunden verbleibend) Arbeitsstunden (5 Stunden verbleibend) Arbeitsstunden (6 Stunden verbleibend) Arbeitsstunden (7 Stunden verbleibend) Arbeitsstunden (8 Stunden verbleibend) -
Seite 20: Ortsfeste Montage
Das Produkt kann an eine Zementbasis oder eine hölzerne Plattform montiert werden, um ein versehentliches Umfallen zu verhindern. Die Befestigungslöcher haben einen Durchmesser von 6,4 mm. Der Gesamtaufbau muss mehr als 18 kg sein. Modell ECO5220G: 65mm Modell ECO6220G: 69mm Seite 20 HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF... -
Seite 21: Instandhaltung
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch INSTANDHALTUNG WICHTIG Ziehen Sie vor der Reinigung das Stromkabel aus und schließen Sie die Absperrschieber oder führen Sie einen schwarzen hut-ähnlichen Stecker in die Filteröffnung um ein Austreten von Wasser zu verhindern. - Seite 22 (329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch INSTANDHALTUNG (Fortsetzung) 3. Trennen Sie die 2 Schläuche vom Salzwassersystem und befestigen Sie die Zellabdeckungen (9) auf dem Ein- und Auslass der Elektrolysezelle. 4. Öffnen Sie die Verschraubung des Durchflusssensors (6) und entfernen Sie diesen aus dem Gehäuse der Elektrolysezelle.
-
Seite 23: Intex ® Teststreifen (Mit Dem Produkt Mitgeliefert)
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch INSTANDHALTUNG (Fortsetzung) INTEX TESTSTREIFEN (MIT DEM PRODUKT MITGELIEFERT) ® Mit den Teststreifen können Sie das freie Chlor, den pH-Wert, die Härte des Wassers sowie die Gesamtalkalität gleichzeitig messen. -
Seite 24: Pool-Instandhaltung Und Chemische Definitionen
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch POOL-INSTANDHALTUNG & CHEMISCHE DEFINITIONEN Bevorzugte Wasserchemie-Messwerte Minimum Ideal Maximum Freies Chlor 0.5 - 3.0 ppm 5.0 ppm Gebundenes Chlor 0 ppm 0.2 ppm 7.4 - 7.6 Gesamtalalkaligehalt 40 ppm 80 ppm... -
Seite 25: Anleitung Zur Fehlerbehebung
• Schalten Sie den Stromschalter ein. • Kein Strom. KEINE • Schalten Sie den FI-Schutzschalter wieder • FI-Schutzschalter wurde nicht LED-ANZEIGE ein. zurückgestellt. • Setzen Sie sich mit dem Intex-Servicecenter • Stromsicherung in Verbindung. herausgesprungen. • LED-Ausfall Seite 25 HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF... - Seite 26 3. Elektrolytische Speicherzellenkabel • Stecken Sie den Fluss-Sensor fest in die ist lose. Fluss-Sensor-Steckdose. 4. Möglicher elektrolytischer • Setzen Sie sich mit dem Intex- Servicezentrum in Speicherzellen-Defekt. Verbindung. Wenn notwendig, die Speicherzelle ersetzen. 1. Hohes Salzniveau. • Lassen Sie einen Teils des Beckenwassers ab und füllen Sie ihn mit Frischwasser auf.
-
Seite 27: Auswechseln Der Kontrollstation
(329GS) MODEL ECO 5220/5230 & 6220/6230 SALTWATER SYSTEM GERMAN 7.5” X 10.3” PANTONE 295U 07/28/2017 Deutsch AUSWECHSELN DER KONTROLLSTATION Benötigtes Werkzeug: Ein (1) Kreuzschlitzschraubendreher. Wenn nur die Kontrollstation (13) ausgetauscht werden muss gemäß Anleitung des Service Centers, entfernen Sie alle Bestandteile innerhalb des gepunkteten Rahmens und bewahren Sie diese an einem sicheren Ort für den späteren Gebrauch auf. -
Seite 28: Garantie
Außer dieser Garantie und anderen Rechtsansprüchen in Ihrem Land sind keine weiteren Garantien impliziert. In dem Ausmaß, das in Ihrem Land möglich ist, haftet Intex unter keinen Umständen gegenüber Ihnen oder einem Dritten für unmittelbare oder daraus folgende Schäden, die sich aus dem Gebrauch Ihres Krystal Clear Salzwassersystem ergeben, oder für Handlungen von Intex oder seinen zugelassenen Vertretern...
