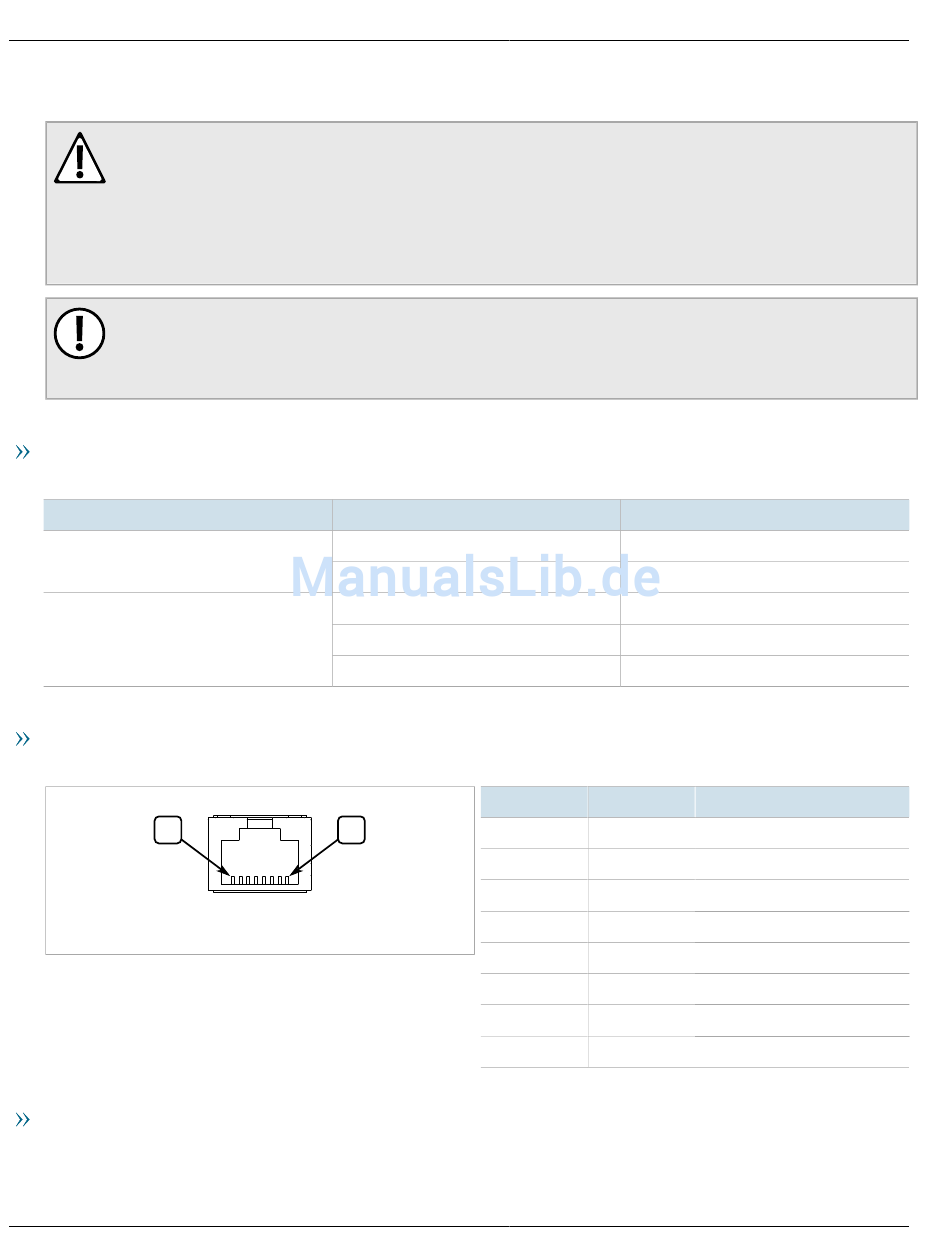

Kapitel 3
Kommunikations-Ports
Steckverbinder zulassen. Die RJ45-Buchsen sind direkt mit der Gehäusemasse am Gerät verbunden und können
ein geschirmtes, paarweise verdrilltes Kabel (STP) der Kategorie CAT-5 aufnehmen.
WARNHINWEIS!
Gefahr von elektrischem Schlag – Gefahr schwerer Personenschäden und/oder Störungen an
Geräten. Vergewissern Sie sich bei Verwendung geschirmter Kabel, dass die geschirmten Kabel
über den Schirmleiter und die RJ45-Buchsen an den jeweiligen Enden keine Erdungsschleife bilden.
Erdungsschleifen können übermäßiges Rauschen und übermäßige Störungen verursachen und,
was noch wichtiger ist, die Gefahr von elektrischem Schlag mit sich bringen, was zu schweren
Personenschäden führen kann.
WICHTIG!
Verwenden Sie bei Anwendungen in Umspannwerken nicht den Ethernet-Port in Kupfertechnik zur
Anbindung von Feldgeräten über Entfernungen, die bei Leiter-Erde-Fehlerbedingungen einen hohen
Anstieg des Erdungspotentials (z. B. größer als 2500 V) verursachen können.
LEDs
Jeder Port verfügt über die LEDs 100 und Link/Act, die den Zustand des Ports anzeigen.
LED
100
Link/Act
Pinbelegung
Nachfolgend die Pinbelegung für die RJ45-Steckverbinder:
8
Abbildung 7: Pinbelegung Ethernet-Port RJ45
Technische Daten
Technische Daten zu den lieferbaren Ethernet-Ports in Kupfertechnik finden Sie unter
Daten für Ethernet-Port in
14
Zustand
Gelb
Aus
Gelb (dauerhaft leuchtend)
Gelb (blinkend)
Aus
1
Kupfertechnik".
Beschreibung
Der Port arbeitet mit 100 MBit/s
Der Port arbeitet mit 10 MBit/s
Verbindung hergestellt
Verbindung (Aktivität)
Keine Verbindung erkannt
Pin
Bezeichnung
1
RX+
2
RX-
3
TX+
4
Reserviert (nicht anschließen)
5
Reserviert (nicht anschließen)
6
TX-
7
Reserviert (nicht anschließen)
8
Reserviert (nicht anschließen)
Abschnitt 4.2, „Technische
Ethernet-Ports in Kupfertechnik
RUGGEDCOM RMC40
Installationshandbuch
Beschreibung
Daten empfangen+
Daten empfangen-
Daten senden+
Daten senden-
