Durchführen von Strommessungen
Messen der AC (RMS)- oder DC-Stromstärke in mA
– Drei AC- oder DC-Stromstärkenbereiche:
– Nebenanschlusswiderstand: 0,1 Ω bis 10 Ω für den Bereich 12 mA bis 1,2 A
– Eingangsschutz: Vorderes Bedienfeld 1,25 A, 500-V-FH-Sicherung für einen
1 Drücken Sie
2 Schalten Sie die Stromversorgung für den gemessenen Schaltkreis ab.
3 Verbinden Sie das rote und schwarze Testkabel mit dem
4 Prüfen Sie die Testpunkte innerhalb des Schaltkreises der Reihe nach durch.
5 Schalten Sie die Stromversorgung für den gemessenen Schaltkreis ein und
Abbild ung 1-12
Keysight U3402A Benutzer- und Servicehandbuch
– Langsame Leserate: 12,0000 mA, 120,000 mA, 1,20000 A
– Mittlere Leserate: 40,000 mA, 120,00 mA, 1,2000 A
– Schnelle Leserate: 40,00 mA, 120,0 mA, 1,200 A
Anschluss
oder
mA-Eingangsanschluss, wie in dargestellt
lesen Sie die Anzeige ab.
+
ACI- oder
DCI-Stromquelle
-
ACI RMS- oder DCI (mA)-Anschluss und Anzeige
Erste-Schritte-Tutorial
.

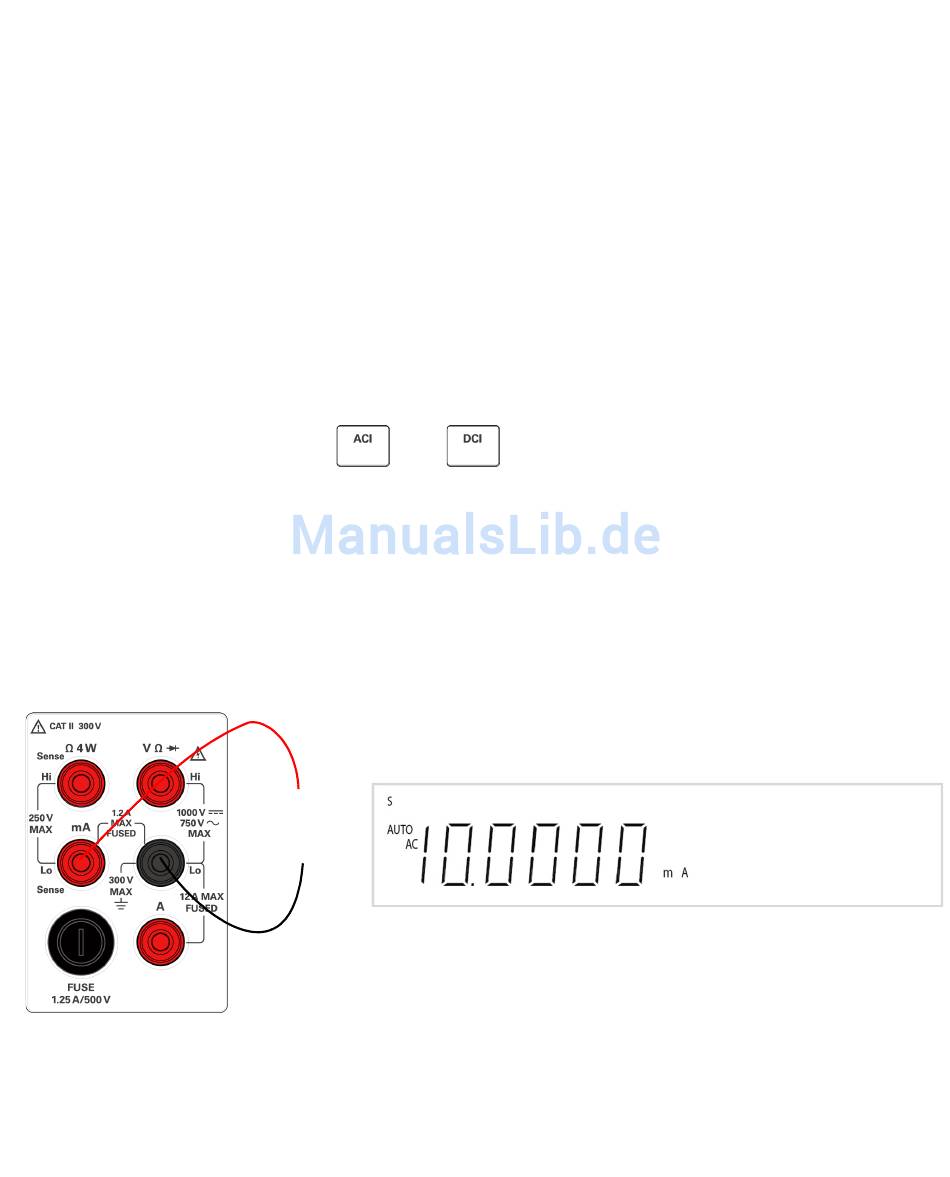

Abbildung 1-12.
