4. 安裝與連接
4-3-2. 安裝 MG42 集線器
MG42 集線器要固定在 1 個不會因為裝置震動⽽掉落的地⽅。
要安裝在 1 個不會沾到油或⽔的位置。
如果 DIN 導軌安裝在裝置附近， 可以將集線器像 MG41 主機那樣安裝在 DIN 導軌上。 ⾄於安裝程
序， 請參閱 4-3-1 節， "安裝 MG41 主機" 。

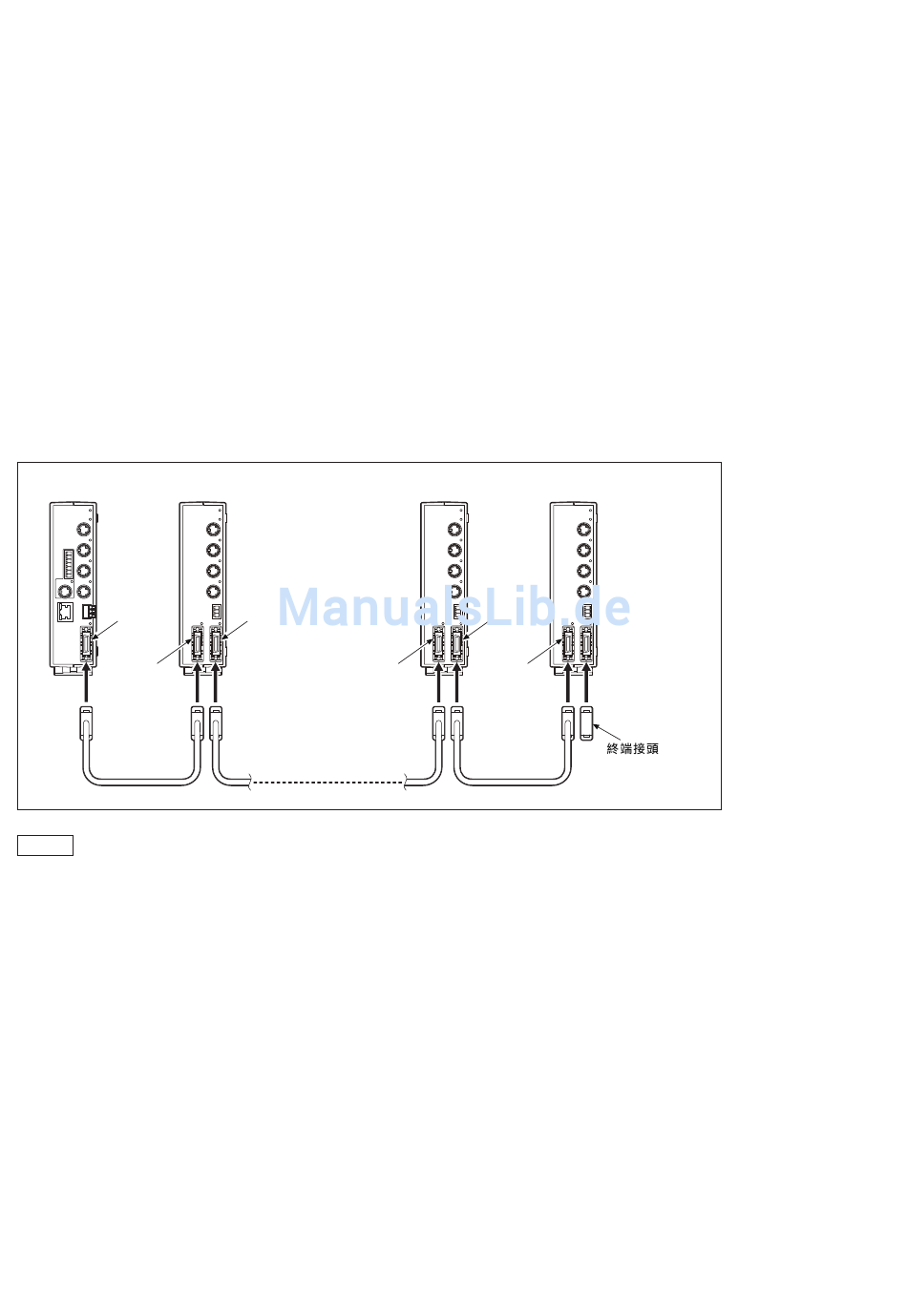

4-4. 以連結纜線連接
如果 MG42 集線器是以連結纜線連接， 最多可以連接測量機組的 100 個軸。 請將連結纜線 （另售） 連
接到連結接頭。
如果 MG42 集線器不以連結纜線連接， 請將終端接頭 （附件） 連接到連結接頭 （LINK IN） 。
如果 MG42 集線器是以連結纜線連接，請將終端接頭連接到 MG42 集線器末端的連結接頭（LINK
OUT）。
MG41 MG42 MG42 MG42
LINK IN LINK IN LINK IN
LINK OUT LINK OUT LINK OUT
附註
請勿在電源開啟時拔掉連結纜線。 拔掉連結纜線會造成通訊錯誤， 系統必須重新起動。
