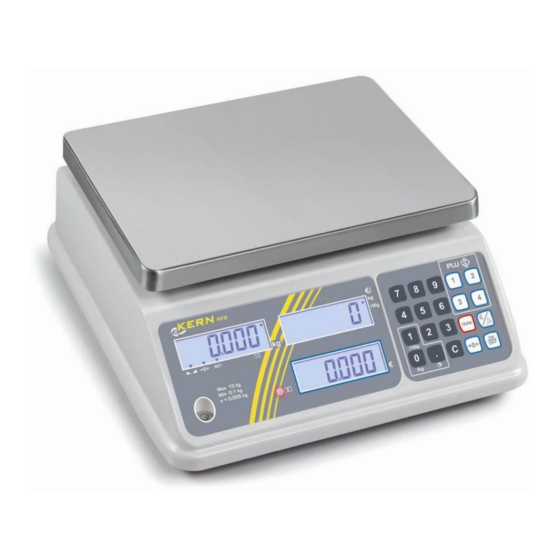

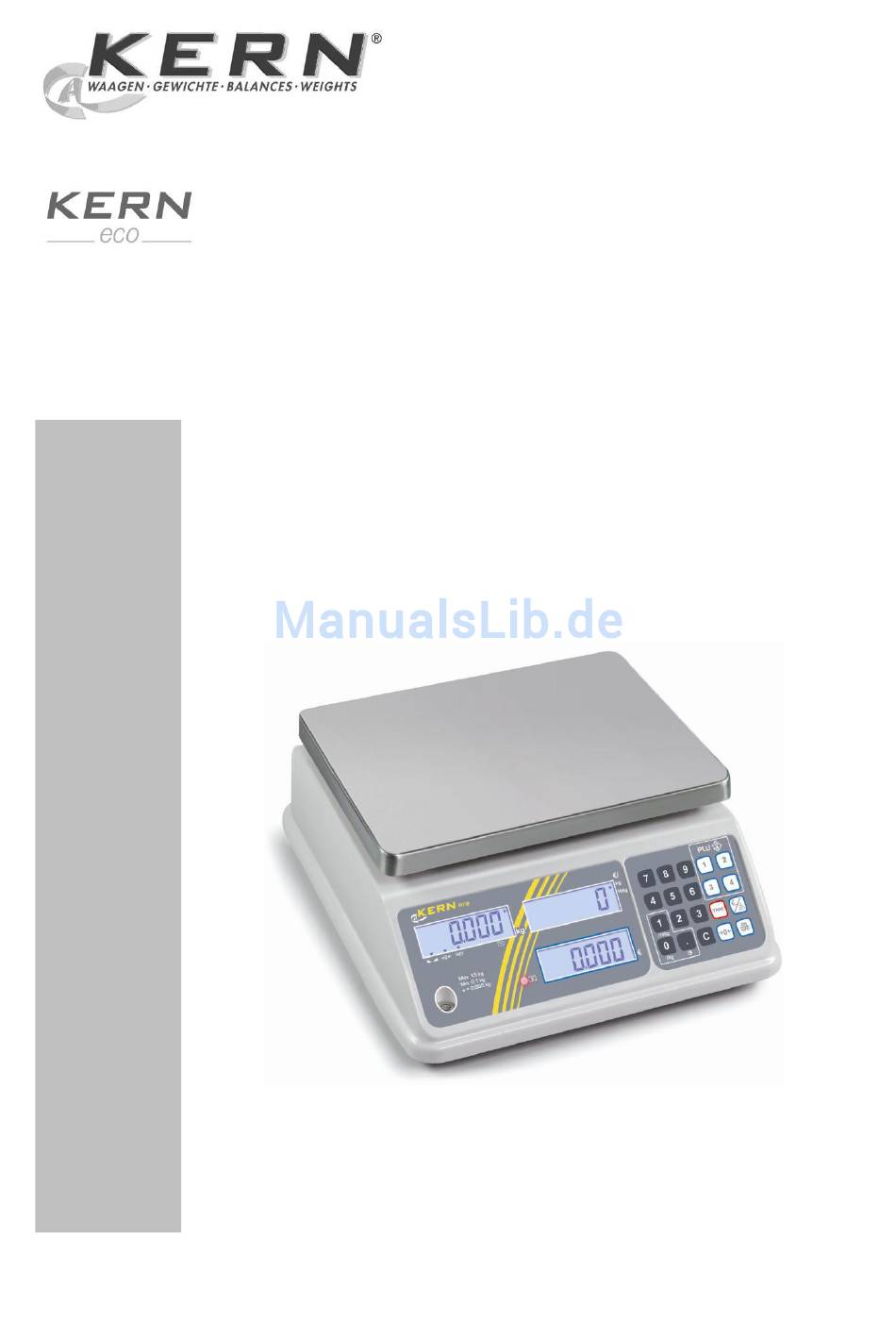

- Seite 1 KERN & Sohn GmbH Ziegelei 1 Tel: +49-[0]7433- 9933-0 D-72336 Balingen Fax: +49-[0]7433-9933-149 E-Mail: info@kern-sohn.com Internet: www.kern-sohn.com Betriebsanleitung Preisrechnende Waage KERN RFB Version 1.1 01/2012 RFB-BA-d-1211...
-
Seite 2: Inhaltsverzeichnis
KERN RFB Version 1.1 01/2012 Betriebsanleitung Preisrechnende Waage Inhaltsverzeichnis Technische Daten ..................4 Geräteübersicht ..................... 5 Abmessungen ..........................5 Anzeigenübersicht ........................6 2.2.1 Anzeige Gewicht ......................... 7 2.2.2 Anzeige Grundpreis ........................7 2.2.3 Anzeige Verkaufspreis ........................ 7 Tastaturübersicht ........................8 Grundlegende Hinweise (Allgemeines) ............ - Seite 3 Betrieb ......................23 Ein-/Ausschalten und auf Null stellen ..................23 Einfaches Wägen ........................24 Wägen mit Tara ........................25 Wägeeinheitenumschaltung ..................... 26 Hinterleuchtung ......................... 27 Auto-Off-Funktion ........................28 Wägen mit Preisermittlung ....................... 30 7.7.1 Manuelle Eingabe eines Grundpreises ..................30 7.7.2 Speichern und Aufrufen eines Grundpreises ................
-
Seite 4: Technische Daten
1 Technische Daten KERN RFB 3K1IPM RFB 6K2IPM RFB 15K5IPM Ablesbarkeit (d) Wägebereich (Max) 3 kg 6 kg 15 kg Mindestlast 20 g 40 g 100 g Eichwert (e) Eichklasse Reproduzierbarkeit Linearität ± 1 g ± 2 g ± 5 g Einschwingzeit 2 sec. -
Seite 5: Geräteübersicht
2 Geräteübersicht Eichdraht Akkufach Anschluß Netzadapter Druckausgleichsschraube Membrane für Schutzart IP65 2.1 Abmessungen RFB-BA-d-1211... -
Seite 6: Anzeigenübersicht
2.2 Anzeigenübersicht Bedieneranzeige Waage: Gewicht Grundpreis Verkaufspreis RFB-BA-d-1211... -
Seite 7: Anzeige Gewicht
Zweitanzeige an Kundenseite: Gewicht Grundpreis Verkaufspreis 2.2.1 Anzeige Gewicht Hier wird das Gewicht Ihres Wägeguts angezeigt. Die Pfeile über den Symbolen zeigen an: Stabilitätsanzeige Nullstellanzeige Nettogewicht Kapazität des Akkus bald erschöpft 2.2.2 Anzeige Grundpreis Hier erfolgt die Eingabe Ihres Grundpreises in €/kg oder €/100 g über das Tasten- feld. -
Seite 8: Tastaturübersicht
2.3 Tastaturübersicht Funktion Auswahl im Wägemodus im Menü Ein-, Ausschalten Menü verlassen und zurück in Nullstell-Taste: Waage Nullstellen den Wägemodus Untermenü verlassen und zu- Funktion Hinterleuchtung auf- rück zum Hauptmenüpunkt rufen (langer Tastendruck) Preisermittlung per Stückzahl Funktion Auto-Off aufrufen Einstieg ins Menü Tarier-Taste: Waage tarieren gewählten Parameter auswäh-... -
Seite 9: Grundlegende Hinweise (Allgemeines)
Waage niemals in explosionsgefährdeten Räumen betreiben. Die Serienausführung ist nicht Ex-geschützt. Die Waage darf nicht konstruktiv verändert werden. Dies kann zu falschen Wägergebnissen, sicherheitstechnischen Mängeln sowie der Zerstörung der Waage führen. Die Waage darf nur gemäß den beschriebenen Vorgaben eingesetzt werden. Abweichende Einsatzbereiche/Anwendungsgebiete sind von KERN schriftlich freizugeben. RFB-BA-d-1211... -
Seite 10: Gewährleistung
Art und den Umfang dieser Prüfung zu definieren. Informationen bezüglich der Prüfmittelüberwachung von Waagen sowie der hierfür notwendigen Prüfgewichte sind auf der KERN- Hompage (www.kern-sohn.com) verfügbar. In seinem akkredi- tierten DKD- Kalibrierlaboratorium können bei KERN schnell und kostengünstig Prüf- gewichte und Waagen kalibriert werden (Rückführung auf das nationale Normal). -
Seite 11: Transport Und Lagerung
5 Transport und Lagerung 5.1 Kontrolle bei Übernahme Überprüfen Sie bitte die Verpackung sofort beim Eingang sowie das Gerät beim Auspacken auf eventuell sichtbare äußere Beschädigungen. 5.2 Verpackung/Rücktransport Alle Teile der Originalverpackung für einen eventuell not- wendigen Rücktransport aufbewahren. ... -
Seite 12: Auspacken
Das Gerät nicht über längere Zeit starker Feuchtigkeit aussetzen. Eine nicht erlaubte Betauung (Kondensation von Luftfeuchtigkeit am Gerät) kann auftre- ten, wenn ein kaltes Gerät in eine wesentlich wärmere Umgebung gebracht wird. In diesem Fall das vom Netz getrennte Gerät ca. 2 Stunden bei Raum- temperatur akklimatisieren. -
Seite 13: Aufstellen
6.2.1 Aufstellen Montagebeschreibung: Waage auf eine stabile, gerade Flä- che stellen Träger der Wägeplatte auf die Waa- ge setzen Unterlagsscheibe einlegen Schraube mit dem im Lieferumfang enthaltenen Innensechskantschlüssel vorsichtig festdrehen, damit das Wägesystem nicht beschädigt wird ... -
Seite 14: Druckausgleichsschraube
6.4 Netzanschluss Die Stromversorgung erfolgt über das externe Netzgerät. Der aufgedruckte Span- nungswert muss mit der örtlichen Spannung übereinstimmen. Nur KERN- Originalnetzgeräte verwenden. Die Verwendung anderer Fabrikate be- darf der Zustimmung von KERN. Anschluß Netzteil an der Unterseite der Waage... -
Seite 15: Akkubetrieb
6.5 Akkubetrieb Der Akku sollte vor der ersten Benutzung mindestens 12 Stunden über das Netzteil geladen werden. Die Waage muß hierfür nicht eingeschalten sein. Die Betriebsdauer des Akkus beträgt mit Hinterleuchtung der Anzeige ca. 40 Std., ohne Hinterleuchtung ca. 60 Std. Die Ladedauer bis zur vollständigen Wiederaufla- dung beträgt ca. - Seite 16 Akkufachdeckel herausnehmen Akku anschließen Auf Farben achten: Rot an Rot ! Schwarz an Schwarz! Akku so einlegen, dass er nicht verrutschen kann (mit Schaumstoffteilen fixieren Darauf achten, dass die Kabel nicht ein- geklemmt werden. Akkufachdeckel schließen ...
-
Seite 17: Netzanschluß Während Des Akkubetriebs
6.5.2 Netzanschluß während des Akkubetriebs Während des Akkubetriebs darauf achten, dass der Netzanschluß mit der Gummikappe abgedeckt ist. Nur dadurch ist die Schutzart IP65 gewährleistet. 6.6 Erstinbetriebnahme Um bei elektronischen Waagen genaue Wägeergebnisse zu erhalten, müssen die Waagen ihre Betriebstemperatur (siehe Anwärmzeit Kap. 1) erreicht haben. Die Waage muss für diese Anwärmzeit an die Stromversorgung (Netzanschluss, Akku) angeschlossen sein. -
Seite 18: Justierung
6.8 Justierung Da der Wert der Erdbeschleunigung nicht an jedem Ort der Erde gleich ist, muss jede Waage – gemäß dem zugrunde liegenden physikalischen Wägeprinzip – am Aufstellort auf die dort herrschende Erdbeschleunigung abgestimmt werden (nur wenn die Waage nicht bereits im Werk auf den Aufstellort justiert wurde). Dieser Justiervorgang, muss bei der ersten Inbetriebnahme, nach jedem Standortwechsel sowie bei Schwankungen der Umgebungstemperatur durchgeführt werden. - Seite 19 Mit den Zifferntasten Pass- wort „0000“ eingeben Justierschalter an der Unter- seite der Waage (s.Kap. 6.9.1) betätigen Danach drücken Justierschalter erneut drü- cken drücken Achten Sie darauf, dass sich Das erforderliche Justiergewicht erscheint: keine Gegenstände auf der Wägeplatte befinden drücken ...
-
Seite 20: Eichung
Dreieck über der Stabili- tätsanzeige abwarten, danach Justiergewicht aufle- Mit bestätigen Der Justiervorgang wird ge- startet. Die Anzeige wechselt zurück zu „F0 CAL“ Der Justiervorgang ist somit ab- geschlossen. Justiergewicht von der Wägeplatte nehmen Mit wechselt die Waa- ge zurück in den Wägemodus... - Seite 21 Eichhinweise: Für die in den technischen Daten als eichfähig gekennzeichnete Waagen liegt eine EU Bauartzulassung vor. Wird die Waage wie oben beschrieben im eichpflichtigen Bereich eingesetzt, so muss diese geeicht sein und regelmäßig nachgeeicht werden. Die Nacheichung einer Waage erfolgt nach den jeweiligen gesetzlichen Bestimmun- gen der Länder.
-
Seite 22: Position Siegelmarken Und Justierschalter
6.9.1 Position Siegelmarken und Justierschalter: Wenn eine Eichung der Waage vorgenommen wurde, sind die markierten Positionen an der Waage versiegelt. Selbstzerstörende Siegelmarke Abdeckung Justierschalter Justierschalter Selbstzerstörende Siegelmarke RFB-BA-d-1211... -
Seite 23: Betrieb
7 Betrieb 7.1 Ein-/Ausschalten und auf Null stellen Bedienung Anzeige Sobald die Gewichtsanzeige „0“ in allen der Anzei- Waage einschalten gefenstern erscheint, ist die Waage wägebereit. drücken. Die Waage führt einen Selbsttest durch. Die Nullanzeige und das Dreieck über dem Nullstellen -Symbol erscheinen. -
Seite 24: Einfaches Wägen
7.2 Einfaches Wägen Bedienung Anzeige Wägegut auf die Wägeplatte Wägeresultat ablesen legen Bei stabilem Wägewert wird das Dreieck über - Symbol eingeblendet Ist das Wägegut schwerer als der Wägebereich, erscheint im Display „ “ (=Überlast) sowie ein Pfeifton. RFB-BA-d-1211... -
Seite 25: Wägen Mit Tara
7.3 Wägen mit Tara Das Eigengewicht beliebiger Wägebehälter lässt sich auf Knopfdruck wegtarieren, damit bei nachfolgenden Wägungen das Nettogewicht des Wägegutes angezeigt wird. Bedienung Anzeige Leeren Tarabehälter auf die Wägeplatte stellen. Das Ge- samtgewicht des aufgelegten Behälters wird angezeigt. Rücksetzung der Anzeige auf „0“: drücken... -
Seite 26: Wägeeinheitenumschaltung
7.4 Wägeeinheitenumschaltung Bedienung Anzeige ca. 3 sec. drücken Ist „kg“ ausgewählt, Taste drücken, die Anzeige wechselt zur Wägeeinheit „100g“ drücken, die Ist „100g“ ausgewählt, Taste Anzeige wechselt zur Wägeeinheit kg RFB-BA-d-1211... -
Seite 27: Hinterleuchtung
Hinterleuchtung Die Waage verfügt über drei Hinterleuchtungs-Einstellungen: Automatische Hinterleuchtung nur bei Belastung der Wägeplatte oder Auto Tastendruck Hinterleuchtung eingeschalten Hinterleuchtung ausgeschalten Bedienung Anzeige ca. 3 sec. drücken Mit kann zwischen den drei Einstellungen gewechselt werden RFB-BA-d-1211... -
Seite 28: Auto-Off-Funktion
Mit gewählte Einstel- lung übernehmen, die Waage wechselt in den Wägemodus Eine weitere Möglichkeit zur Einstellung der Hinterleuchtung besteht mit den Tasten (Off) (On)und (Auto). Auto-Off-Funktion Für den Akkubetrieb verfügt die Waage über eine automatische Abschaltfunktion, die aktiviert oder deaktiviert werden kann. - Seite 29 Bedienung Anzeige Waage mit einschalten Während die Waage einen Selbsttest durchführt drücken Mit kann zwischen den einzelnen Einstellungen ge- wechselt werden Mit gewählte Einstel- lung übernehmen, die Waage wechselt in den Wägemodus RFB-BA-d-1211...
-
Seite 30: Wägen Mit Preisermittlung
7.7 Wägen mit Preisermittlung Nach Auflegen Ihres Wägegutes und der Einstellung des Grundpreises, wird der Preis automatisch berechnet und im entsprechenden Anzeigefeld dargestellt. 7.7.1 Manuelle Eingabe eines Grundpreises Bedienung Anzeige Falls Sie einen Wägebehälter benutzen tarieren Sollte die Waage nicht „0.00“ anzeigen, Dezimalstelle verschieben (s. -
Seite 31: Speichern Und Aufrufen Eines Grundpreises
7.7.2 Speichern und Aufrufen eines Grundpreises Die Waage kann bis 4 PLU-Werte als Grundpreis speichern. Der PLU-Wert kann in €/kg oder €/100 g gespeichert werden. Die Tasten dienen dem Speichern/Abruf der vier PLU-Werte. Speichern eines Grundpreises über die PLU-Tasten: Bedienung Anzeige ... - Seite 32 Aufrufen eines Grundpreises über die PLU-Tasten: Bedienung Anzeige Das zu wiegende Wägegut auflegen Taste drü- cken Es wird kurz „LOAd PLU 1~4“ angezeigt, bevor die Waage das Gewicht, den Grundpreis und den Verkaufspreis des Wägeguts anzeigt Löschen eines PLU-Wertes Zum Löschen eines gespeicherten PLU-Wertes als Grundpreis 0.00 eingeben und danach die entsprechende PLU-Taste drücken, bis ein Signalton ertönt,...
-
Seite 33: Bestimmen Des Preises Per Stückzahl
7.8 Bestimmen des Preises per Stückzahl Der Gesamtpreis wird ermittelt über die Eingabe des Grundpreises / Stück (Taschen- rechner-Funktion) Ein Verwiegen der Ware ist nicht notwendig. Bedienung Anzeige Grundpreis (1 Stück) über die Zifferntasten einge- (Beispiel) drücken (Beispiel) ... -
Seite 34: Das Menü
8 Das Menü Im Menü lassen sich die Einstellungen der Waage ändern und Funktionen aktivieren. Damit kann die Waage an individuelle Wägebedürfnisse angepasst werden. Es können Menüpunkte ausgewählt werden, um Einstellungen zu ändern. Außerdem gibt es noch einen Menüpunkt für die Justierung. 8.1 Navigation im Menü... -
Seite 35: Menü-Übersicht
Menü verlassen und zurück in den Wägemodus Mit vom Untermenüpunkt zum Hauptmenüpunkt zurückkehren Erneut drücken um das Menü ganz zu verlassen und zurück in den Wägemodus zu wechseln. 8.2 Menü-Übersicht Menüpunkt Untermenüpunkt Beschreibung Justiervorgang F0 CAL Auflösung 3 000 F1 rES 6 000 dual... -
Seite 36: Fehlermeldungen
Manueller Nullstellbereich: F6 rE ZEro rE 2 0 / 2 / 4 / 10 / 20 / 50 / 100 Track zero range: F7 trACK Zero 0.5 d / 1 d / 2 d / 4 d Tarieren: F8 SCSiVE S tArE on mehrmals tArE... -
Seite 37: Wartung, Instandhaltung, Entsorgung
Gerät eindringt. Mit einem trockenen, weichen Tuch nachreiben. 10.2 Wartung, Instandhaltung Das Gerät darf nur von geschulten und von KERN autorisierten Servicetechnikern geöffnet werden. Sicherstellen, dass die Waage regelmäßig kalibriert wird, s. Kap. 3.4 Prüfmittel- überwachung. -
Seite 38: Kleine Pannenhilfe
11 Kleine Pannenhilfe Bei einer Störung im Programmablauf sollte die Waage kurz ausgeschaltet und vom Netz getrennt werden. Der Wägevorgang muss dann wieder von vorne begonnen werden. Störung Mögliche Ursache Die Gewichtsanzeige leuchtet nicht. Die Waage ist nicht eingeschaltet. Die Verbindung zum Netz ist unterbro- chen (Netzkabel nicht einge- steckt/defekt). - Seite 39 Hinweis gemäß Batterieverordnung – BattV Nur gültig für Deutschland! Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir als Händler gemäß Batterieverordnung verpflichtet, Endverbraucher auf folgendes hinzuweisen: Endverbraucher sind zur Rückgabe gebrauchter Batterien/Akkus gesetzlich ver- pflichtet. Batterien/Akkus können nach Gebrauch in kommunalen Sammelstellen oder im Handel zurückgegeben werden.
