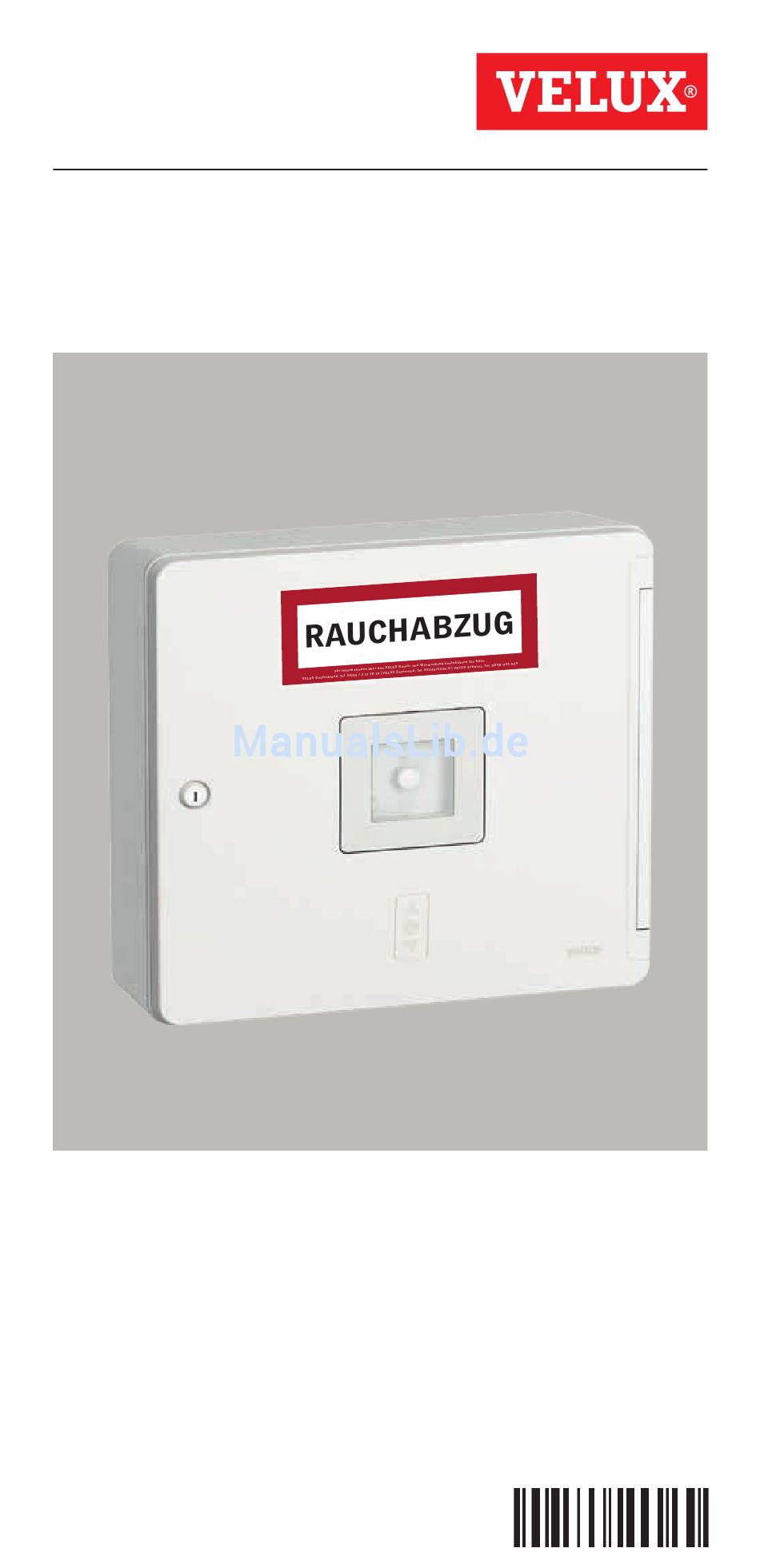

- Seite 1 KFX 210/211/212/213/214 KFC 210/220 Anleitung für ein VELUX Rauch- und Wärmeabzug Steuersystem DEUTSCH VAS 453813-2016-01...
- Seite 2 2 VELUX ®...
-
Seite 3: Inhaltsverzeichnis
- Empfangen und Senden von Störmeldungen einer und weiteren KFC Steuereinheiten - Lüftungstaster - Regensensor - Alarmmeldungen von einem übergeordneten, externen Steuersystem empfangen - Übertragung von Alarm- und Störmeldungen an andere externe Einrichtungen Austausch des Rahmens in der Steuereinheit Technische Daten VELUX ®... -
Seite 4: Wichtige Informationen
Schutz (Schutz vor Elektrostatischen Entladungen) zu verwenden beispielsweise bei der Montage oder einer Servicedurchführung. Produkt • Das Steuersystem ist für den Gebrauch mit originalen VELUX Produkten kon- struiert. Der Anschluss an andere Produkte kann Schäden oder Funktions- störungen verursachen. • Das Steuersystem entspricht der Niederspannungsrichtlinie und der EMV-Richt- linie bei Anwendung im Haushalt, Gewerbe, in der Industrie und Leichtindustrie. -
Seite 5: Konformitätserklärung
VELUX A/S: ........ -
Seite 6: Verpackungsinhalt

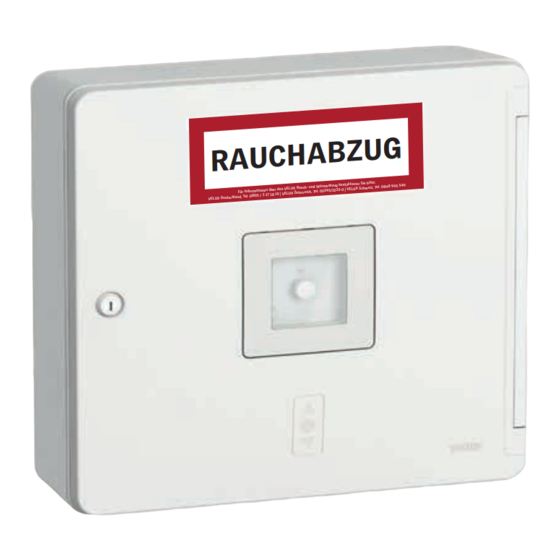

KFC 220 – Typenbezeichnung Blindplatte an der jeweiligen Steuereinheit RWA-Hauptbedienstelle ablesen. KFK 100-104*) Rahmen mit Anleitung Rauchmelder KFA 100*) Schlüssel, Dichtungsringe, Farbiger Rahmen*) Schrauben und Kabelbinder *) Wird je nach Typ des Steuer- Aufkleber systems mitgeliefert. Notstrombatterien 6 VELUX ®... - Seite 7 Den mitgelieferten Aufkleber "RAUCHABZUG" auf den markierten Bereich an der Steuereinheit aufkleben. Die Anleitung hinter dem Batteriebügel in der Steuereinheit aufbewah- ren. VELUX ®...
-
Seite 8: Übersicht Der Leiterplatte
230 V 50 Hz 230V/50Hz MOTOR 1 MOTOR 2 ALARM LINK DET. DET. 230V 230V Netzanschluss Lüftungstaster 13, 25 Motor 1 14-15 RWA-Hauptbedienstelle 10 Motor 2 14-15 Alarmsignale 23-24, 27-28 Rauchmelder Link Regensensor Regensensor - Ausgang 26 8 VELUX ®... - Seite 9 RAIN SENSOR INPUT MAINTENANCE BAT TERY RESET ERROR-MOTOR 1 ERROR-MOTOR 2 FUSE: 25A ERROR-SMOKE DET. RESET ERROR-BREAK GLASS – ERROR-TEMP. FUSE ALARM AC TIVE BAT TERY Regensensor - Eingang AUTO-Schließzeit FACU-Anschluss 23, 27 Temperatursicherung Störmeldungen Statusanzeige 20-22 Batterien Einstellung Komfortlüftung VELUX ®...
-
Seite 10: Rwa-Hauptbedienstelle Kfk 100
Das Endmodul J1 in sonstigen RWA-Hauptbedien- stellen entfernen. Rahmenfarbe der RWA- Hauptbedienstelle in der Steuereinheit Der weiße Rahmen kann durch den mitgelieferten, farbigen Rahmen ausgetauscht werden (gilt für KFX 211, 212, 213 und 214 sowie KFC 210 und 220). Siehe Seite 30. 10 VELUX ®... -
Seite 11: Rauchmelder Kfa 100
Rauchmelder, d.h. im Rauchmelder, der am weitesten weg von der Steuer- L1 out einheit platziert ist, montieren. L1 in L1 out MOTOR 2 ALARM LINK RAIN OUT RAIN IN FACU ERROR SMOKE RAIN COMFORT + – DET. VELUX ®... -
Seite 12: Regensensor Kla 200
Minuten, bevor die Komfortlüftung wieder aktiviert werden kann. LINK RAIN OUT RAIN IN FACU ERROR SMOKE RAIN COMFORT + – Beim Anschluss wird die Leitung durch die Gummimembran geführt und mit einem Kabelbinder befestigt. 12 VELUX ®... -
Seite 13: Lüftungstaster Kfk 200
Fenstern, die für Komfortlüftungszwecke geöffnet worden sind, eingestellt. Diese Min. Max. Funk tion ist nur aktiv, wenn Umschalter 4 in Position ON geschaltet ist (siehe Seite 16). – Min. Komfortlüftungsdauer: 2 Minuten Max. Komfortlüftungsdauer: 60 Minuten VELUX ® BAT TERY... -
Seite 14: Motoranschlüsse
GGL/GGU -K-- ----40 bzw. CSP und den Leitungen von der Steuereinheit montiert werden. HINWEIS: Im Falle verkehrter Betriebsrichtung der Motoren tauschen Sie die beiden Motorleitun- gen am Anschluss. 230V/50Hz MOTOR 1 MOTOR 2 DET. DET. 230V/50Hz MOTOR 1 MOTOR 2 DET. DET. 14 VELUX ®... -
Seite 15: Leitungsführung
17 m 3 x 2,5 mm 14 m * 5 x 2,5 mm 28 m 3 x 4 mm 22 m 3 x 6 mm 33 m *) 2x2 Leiter parallel Nur 1 Rauch- und Wärmeabzugsfenster CSP pro Motoranschluss VELUX ®... -
Seite 16: Einstellung Der Schalter
Schalter 4 Das automatische, zeitgesteuerte Schließen der Komfortlüf- tungsfunktion der Fenster ist ausgeschaltet. (Werkeinstellung). Das automatische, zeitgesteuerte schließen der Fenster ist eingeschaltet. Die Zeit wird mittels des Zeitschalters "AUTO CLOSE TIME" eingestellt, siehe Abschnitt Lüftungstaster KFK 200. 16 VELUX ®... -
Seite 17: Funktionen Und Signale Der Steuereinheit
Mittels der Zeitschalter in der Steuereinheit kann die Dauer des Fensteröffnens (in Sekunden) und das automatische Schließen von Fenstern, die für Komfortlüftungszwecke ge- öffnet worden sind, eingestellt werden. Siehe den Abschnitt Lüftungstaster KFK 200. HINWEIS: Falls ein Regensensor montiert ist, sperrt dieser die Komfortlüftung bei Regen. VELUX ®... -
Seite 18: Notstrombatterien
Wiederanschluss der Stromversorgung möglich. Die Leiterplatte überwacht den Status der angeschlossenen Notstrom- batterien. Wenn die Steuereinheit mit Strom von den Notstrombatterien versorgt wird, blinkt die gelbe Leuchtdiode und zeigt einen Ausfall der 230 V Stromversorgung an. Montieren Sie den Batteriehalter. 18 VELUX ®... -
Seite 19: Netzanschluss
Treffen Sie alle notwendigen Maßnahmen zur Einhaltung der geltenden örtlichen Bestim- mungen. 230V/50Hz Die Leitung wie abgebildet in eine Kabelver- schraubung führen und befestigen. Um eine optimale Befestigung zu erreichen, kann der Dichtungsring durch einen der mitgelieferten Dichtungsringe ausgetauscht werden. VELUX ®... -
Seite 20: Statusanzeige Und Störmeldungen Im Steuersystem
System durch einen 5 Sek. langen Druck der Taste auf der rechten Seite zurückgesetzt. Die Leuchtdiode leuchtet dann erst nach 15 Monaten wieder. Überfällige Wartungen werden auch als eine Störung in der integrierten RWA-Hauptbedienstelle und in etwaigen zusätzlichen RWA-Hauptbedienstellen durch eine gelbe Leuchtdiode und eine akustische Störmeldung angezeigt. 20 VELUX ®... -
Seite 21: Störmeldung - Motor
Bei einer Unterbrechung der Anschlussleitung an den/die angeschlossene(n) Rauchmelder, blinkt die gelbe Leuchtdiode. Bei einem Kurzschluss an der Anschlussleitung leuchtet die gelbe Leuchtdiode dauerhaft. Die Störung wird auch in der integrierten RWA-Hauptbedienstelle und even- tuellen zusätzlichen RWA-Hauptbedienstellen angezeigt. VELUX ®... -
Seite 22: Statusanzeige Und Fehlermeldungen Im Steuersystem
Die Leuchtdiode auf der Leiterplatte und in allen RWA-Hauptbedienstellen schaltet ab. ERROR - COMFORT VENTILATION STÖRMELDUNG - KOMFORTLÜFTUNG Nach einem Alarm oder Stromausfall dauert es mindestens zwei Minuten, bevor die Komfortlüftung wieder aktiviert werden kann. 22 VELUX ®... -
Seite 23: Steuereinheiten Verbinden
LINK MOTOR 2 RAIN OUT RAIN IN ALARM FACU ERROR LINK SMOKE RAIN OUT RAIN RAIN IN COMFORT FACU ERROR BREAK + – + – + – DET. DET. DET. DET. DET. Steuereinheit 1 Steuereinheit 2 Steuereinheit 3 VELUX ®... -
Seite 24: Empfangen Und Senden Von Störmeldungen Einer Und Weiteren Kfc Steuereinheiten
MOTOR 1 RAIN OUT ALARM RAIN IN MOTOR 2 FACU LINK ERROR RAIN OUT ALARM SMOKE RAIN IN RAIN FACU LINK RAIN OUT ERROR COMFORT + – + – DET. DET. DET. Steuereinheit 1 Steuereinheit 2 Steuereinheit 3 24 VELUX ®... -
Seite 25: Lüftungstaster
HINWEIS: Wenn ein örtlicher Lüftungstaster gewünscht ist, dürfen die Steuersysteme nicht verbunden werden. ALARM ERROR LINK SMOKE RAIN OUT RAIN RAIN IN COMFORT FACU BREAK GLASS POINT ERROR SMOKE RAIN COMFORT BREAK GLASS POINT – + – Steuereinheit 1 Steuereinheit 2 VELUX ®... -
Seite 26: Regensensor
Regensensor. MOTOR 2 LINK RAIN OUT ALARM RAIN IN LINK FACU RAIN OUT ERROR RAIN IN SMOKE FACU RAIN ERROR COMFORT SMOKE BREAK GLASS POINT RAIN COMFORT + – + – DET. Steuereinheit 2 Steuereinheit 1 26 VELUX ®... -
Seite 27: Alarmmeldungen Von Einem Übergeordneten, Externen Steuersystem Empfangen
RAIN IN MOTOR 1 MOTOR 2 FACU ERROR MOTOR 2 SMOKE ALARM RAIN LINK ALARM COMFORT RAIN OUT LINK BREAK GLASS POINT RAIN IN RAIN OUT FACU RAIN IN ERROR + – + – DET. DET. DET. DET. VELUX ®... -
Seite 28: Übertragung Von Alarm- Und Störmeldungen An Andere Externe Einrichtungen
Störmeldungen werden von dem ERROR-Anschluss weitergeleitet, wo ein potentialfreies Relais bei einer Alarmmeldung schaltet. ALARM LINK RAIN OUT RAIN IN FACU ERROR SMOKE RAIN TOR 2 ALARM LINK RAIN OUT RAIN IN FACU ERROR SMOKE + – + – DET. DET. 28 VELUX ®... - Seite 29 VELUX ®...
-
Seite 30: Austausch Des Rahmens In Der Steuereinheit
Der weiße Rahmen in der Steuereinheit kann durch den mitgelieferten, farbigen Rahmen ausgetauscht werden (gilt nur für KFX 211, 212, 213 und 214). Den weißen Rahmen wie gezeigt abmontieren. Die Scheibe vom weißen Rahmen in den farbigen Rahmen einsetzen. Den farbigen Rahmen montieren. 30 VELUX ®... -
Seite 31: Technische Daten
− Ohne Batterien: 3.1 kg − Mit Batterien: 8.0 kg Gewicht KFC 220: − Ohne Batterien: 3.7 kg − Mit Batterien: 8.6 kg Gehäusefarbe: RAL 9016, weiß Wartung: einmal im Jahr oder nach den örtlichen Anforderungen (Service-Timer 15 Monate) VELUX ®... - Seite 32 VELUX Österreich GmbH 01 848 8775 02245/32 3 50 VELUX Australia Pty. Ltd. VELUX Italia s.p.a. 1300 859 856 045/6173666 VELUX Bosna i Hercegovina d.o.o. VELUX-Japan Ltd. 033/626 493, 626 494 0570-00-8145 VELUX Belgium VELUX Lietuva, UAB (010) 42.09.09 (85) 270 91 01 ВЕЛУКС...
