Funktion / Zubehör

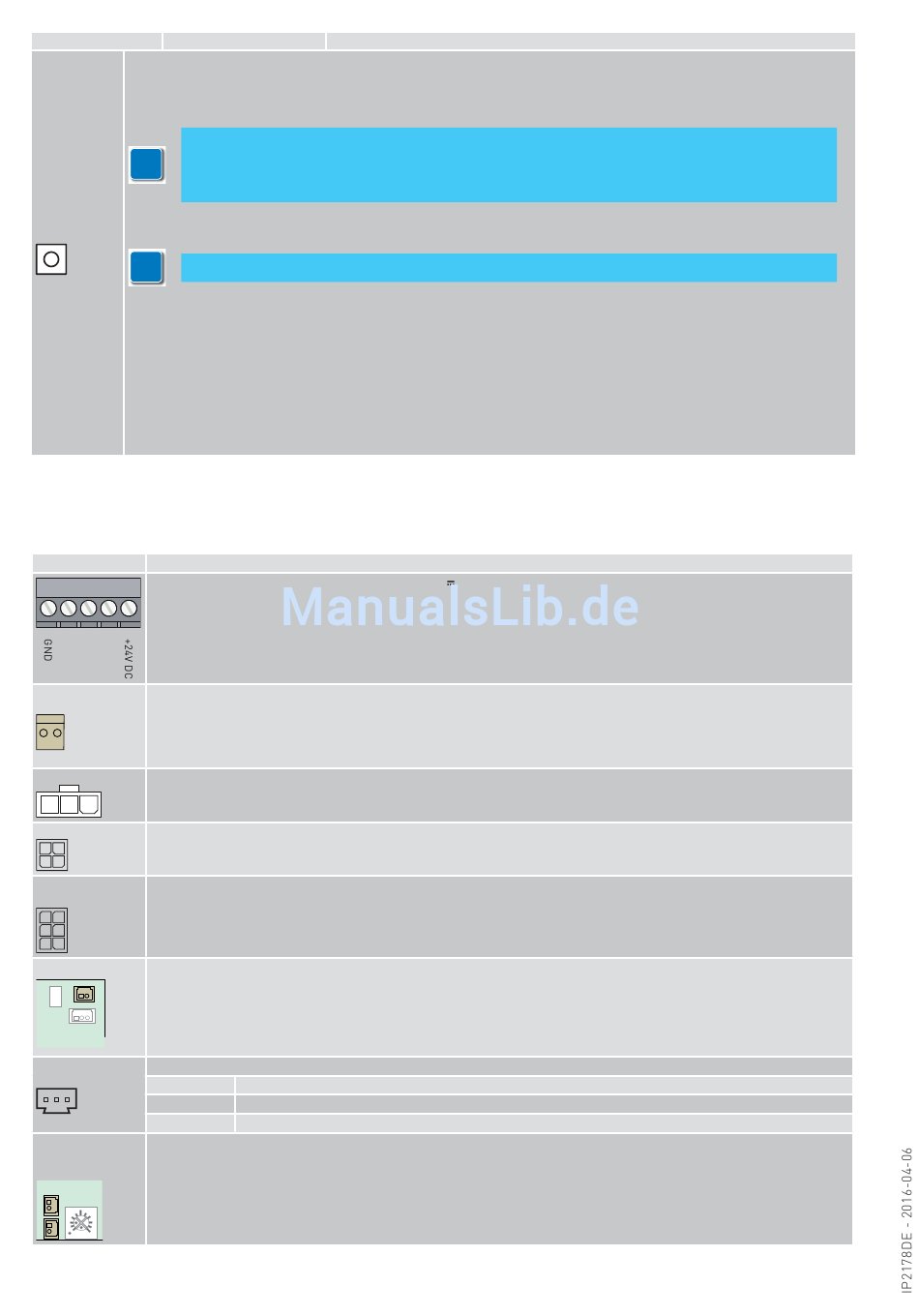

Automatischer Selbstlernvorgang.
Bei der Inbetriebnahme der Tür und bei jeder Änderung der Federspannung, Änderung des CLTQ-Trimmers, Austausch einer
der Erweiterungseinheiten (DAB905ESE-DAB905ESA), Austausch des Elektroschloss / Elektrisches Schließblech, muss eine
automatischer Selbstlernvorgang erfolgen.
Stellen Sie sicher, dass die Tür vollständig geschlossen ist
i
Nach dem Drücken Taste LRN von der Tür entfernen.
Die Tür hat keine Sicherheitseinstellungen während dem automatischen Selbstlernvorgang.
Die Tür könnte sich plötzlich und heftig schließen.
LRN
Durch Drücken der Taste LRN startet die Tür eine Öffnungs- oder Schließbewegung zum automatischen Erlernen der Positionen
und der Anschläge für die Öffnung und Schließung.
i
Während dem Selbstlernvorgang NICHT eingreifen.
Bei der Schließung drückt die Feder die Tür, um das Gewicht des Türblatts zu erkennen.
Durch einmaliges Drücken der Taste LRN öffnet sich die Tür nach 2 s.
Durch zweimaliges Drücken der Taste LRN öffnet sich die Tür sofort.
Im Falle von doppelten Türen muss der automatische Selbstlernvorgang zuerst bei der MASTER-Tür durchgeführt werden
und danach bei der SLAVE-Tür.
Die Türen können vor dem Anschluss mit dem Synchronisationskabel separat konfiguriert werden. Im Falle einer Überlappung
der Türblätter und separaten Konfigurationen muss die MASTER-Tür geöffnet bleiben bis die SLAVE-Tür den Selbstlernvorgang
beendet hat.
12.2 Ausgänge und Zubehör
Ausgang
Beschreibung
Ausgang für Stromversorgung der Zubehörteile 24 V
1 ...
6
ANMERKUNG: Die maximale Stromaufnahme von 700 mA entspricht der Summe aller installierten Zubehöre.
Anschluss des Mikroschalter-Kits zum Einrasten des Elektroschloss / Elektrisches Schließblech DAB905MSW (120 V 5A).
KICK
Wenn der Mikroschalter für das Einrasten aktiviert wird, erhöht die Tür die Kraft/Geschwindigkeit, um ein korrektes Schlie-
ßen bei vorhandener Elektroverriegelung oder Elektroschloss / Elektrisches Schließblech zu garantieren.
Die Drahtbrücke in der Schalttafel entfernen und den Mikroschalter zum Einrasten des Elektroschloss / Elektrisches
Schließblech anschließen.
MOTOR
Motoranschluss
ENCODER
Encoder-Anschluss
SYNCRO
Kabelanschluss für Synchronisierung zweier Drehtüren (2000 mm)
Hinsichtlich der Funktionsweise siehe Kapitel "SYNCHRONISIERTE TÜREN".
Externe Anzeige (1000 mm)
LED
Schließen Sie die DAB905LED zur optischen Anzeige der Alarmdiagnose an.
Die eingeschaltete LED weist auf anliegende Spannung hin.
Die ausgeschaltete LED weist auf fehlende Stromversorgung hin.
Bei blinkender LED siehe Absatz "Alarme".
Für die Befestigung eine Bohrung mit Ø4,5 mm (z. B. am Kopf des Antriebs) vorsehen.
Anschluss des Schalters ON/OFF/HOLD
ON/OFF/HOLD
ON
OFF
HOLD OPEN
VORRICHTUNG
Anschluss der Vorrichtung zur Anzeige und zum Reset DAB905RSD (nur für Brandschutztüren).
ZUR ANZEIGE
Die GRÜNE LED zeigt den Normalbetrieb des Antriebs an.
UND RESET
Die ROTE LED zeigt einen Alarm nach Aktivierung des Kontakts KILL an (1 Blinksignal alle 10 s).
SPTE
Beschreibung
Die Kontakte IIMP und XIMP für die Öffnung sind eingeschaltet.
Der Kontakt für die Öffnung XIMP ist ausgeschaltet.
Türe offen.
700 mA max.
24
