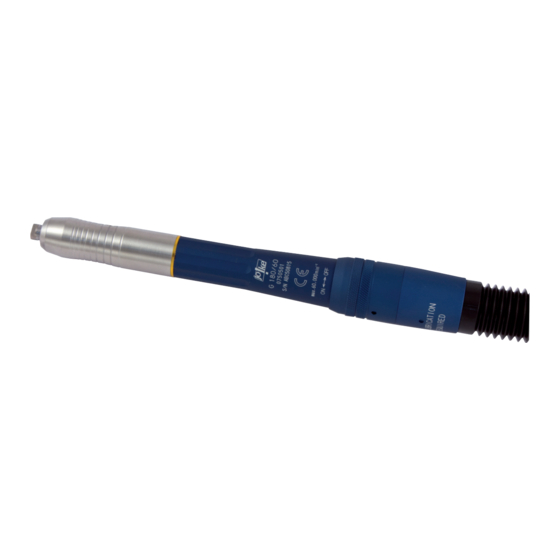

- Seite 1 Oberflächentechnik Surface Technology Betriebsanleitung Turbo Handschleifer G 180/60 · W 45/40 · W 45/23 · W 90/23 Best.-Nr: 0 750 501/ 502/ 503 und 504...
- Seite 2 2 = Position 2 der Legende zum Bild. Bei technischen Problemen, die in diesem Handbuch nicht angesprochen sind, steht jederzeit unsere Serviceabteilung zur Verfügung: Telefon 0 22 04 / 8 39 - 0 Telefax 0 22 04 / 8 39 - 60 Internet www.joke.de...
-
Seite 3: Sicherheitshinweise
Störungen, welche die Sicherheit beeinträchtigen können, umgehend selbst beseitigen oder beseitigen lassen. Das Gerät ist ausschließlich zum Schleifen, Fräsen und Polieren mit den im joke-Katalog aufgeführten und zugelassenen Werkzeugen bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. -
Seite 4: Gewährleistung
Oberflächentechnik Surface Technology Gewährleistung Für jedes gelieferte joke-Erzeugnis leistet joke Technology GmbH im Rahmen der Vertrags- und Lieferbedingungen Gewähr für ordnungsgemäße Fertigung. Diese Gewährleistung bezieht sich nicht auf solche Schäden, die durch normale Abnutzung, unsachgemäße Behandlung, fahrlässigen Gebrauch, Einbau von nicht Original-Ersatzteilen, ungenügender Pflege und/oder Nichtbeachtung dieses technischen Handbuches entstehen. -
Seite 5: Verwendungszweck
Die mit Druckluft angetriebenen Turbo-Handschleifer sind für das Schleifen und Fräsen be- stimmt. Hierbei dürfen nur für die Handstücke zugelassenen Präzisions-Werkzeuge verwendet werden. Zulässige Werkzeuge: siehe aktuellen joke-Katalog Bild 5.1 Geräteübersicht Handschleifer G 180/60 und W 45/40 1 - Werkzeug 2 - Spannzange 3 - Spannschlüssel... - Seite 6 Oberflächentechnik Surface Technology Bild 5.2 Geräteübersicht Handschleifer W90/23 und W 45/23 1 – Werkzeug 2 – Spannzange 3 – Spannschlüssel 4 – Arretierstift, 2 x 5 – Handschleifer 6 – Drehhülse ein/aus 7 – Abluftschlauch mit Ölfilter 8 – Zuluftschlauch 9 –...
- Seite 7 Der Turbo-Handschleifer wird mit Druckluft angetrieben, die durch eine Wartungseinheit mit Öl aufbereitet sein muss. Die Wartungseinheit muss als Mikroöler (z.B. joke Oiljet) ausgeführt sein. Der Handschleifer-Antrieb besteht aus einem Lamellenluftmotor mit geringer Geräuschentwick- lung. Die hochwertige Lagerung gewährleistet eine hohe Rundlaufgenauigkeit.
-
Seite 8: Wartungseinheit Und Luftanschluß Für Die Turbo-Handschleifer
• Wasser- und Schmutzabscheider • Manometer • Ölvernebler (Mikronebler) Die optimale Funktion der Turbo-Handschleifer wird durch Einsatz der Wartungseinheit joke Oiljet (Best.-Nr. 0 004 050) gewährleistet. Bild 7.1 Wartungseinheit joke Oiljet (Best.-Nr. 0 004 050) Weiteres Zubehör und Installationspaket siehe joke-Katalog. - Seite 9 Schließen erfolgt durch Rechtsdrehung. • die Druckregler-Schraube offen ist; Öffnen erfolgt durch Linksdrehung. 2. Ölbehälter mit joke-Hochleistungs-Schmiermittel X 73012 bis zur Markierung befüllen. Ölstand darf nicht höher als die Prallplatte des Mikroölers sein. Bestell-Nr. für das Schmiermittel in verschiedenen Gebindegrößen siehe joke-Katalog.
- Seite 10 Oberflächentechnik Surface Technology Inbetriebnahme Handschleifer W 45/23 und W 90/23 Bei Verwendung einer Spannzange den Handschleifer wie im vorigen Abschnitt beschrieben in Betrieb nehmen. Bei Verwendung eines Spannschaftes (7.3/2): 1. Mit einem Arretierstift (7.3/3) die Spindel im Handschleifer festsetzen. 2. Den zweiten Arretierstift durch den Spannschaft (7.3/2) stecken und den Spannschaft in den Handschleifer eindrehen.
-
Seite 11: Werkzeugaufnahmen
• Jeder Schleifstift hat Unwucht und muss vor dem Einsatz abgerichtet werden. Der Abrichtvor- gang beginnt bei niedriger Drehzahl und wird laufend wiederholt, bis das Gerät die Höchst drehzahl erreicht hat. Als Abrichter wird ein joke-Diamantabrichter empfohlen. • Hartmetallfräser, Diamantwerkzeuge, Bohrer und Stichel Bei diesen Werkzeugen muss unbedingt die Rundlaufgenauigkeit überprüft werden. Rundlauf- fehler können nicht durch Abrichten behoben werden. - Seite 12 Spannzange defekt Spannzange auswechseln Lagerung im Kopfstück Kopfstück auswechseln defekt Wartungseinheit defekt an joke-Service senden Öl kann nicht mehr optimal Lamellen verschlissen zugeführt werden. Einsatz eines Spiral-Schlau- Öl kann nicht mehr optimal Motor läuft trocken ches zugeführt werden.
-
Seite 13: Wartung
Oberflächentechnik Surface Technology Pflege Handschleifer bei Bedarf mit einer weichen Bürste/Pinsel oder einem trockenen Lappen reini- gen. Ansonsten ist der Handschleifer wartungsfrei. Wartung Ölfilter am Abluftschlauch des Handschleifers auswechseln Am Abluftschlauch das Filtergehäuse abschrauben. Filter aus Gehäuse herausnehmen und wechseln. Filtergehäuse wieder auf Schlauch schrauben. - Seite 14 Bitte schicken Sie uns für folgende Geräte die Ersatzteilzeichnung mit Stückliste zu: als Ausdruck (Adresse s.o.), per Fax, als pdf-Datei an meine E-Mail Adresse Turbo-Handschleifer G 180/60 Best.-Nr. 0 075 501 Turbo-Handschleifer W 45/40 Best.-Nr. 0 075 502 Turbo-Handschleifer W 45/23 Best.-Nr.
-
Seite 15: Brillante Lösungen Für Perfekte Oberflächen
Tel. +49 (0) 22 04 / 8 39-0 Fax +49 (0) 22 04 / 8 39-60 Mail info@joke.de Web www.joke.de © Copyright joke Technology GmbH • August 2012 • Änderungen aufgrund technischen Fortschrittes, Irrtümer und Druckfehler vorbehalten • Nachdruck, auch auszugsweise, nur mit vorheriger schriftlicher Genehmigung.
