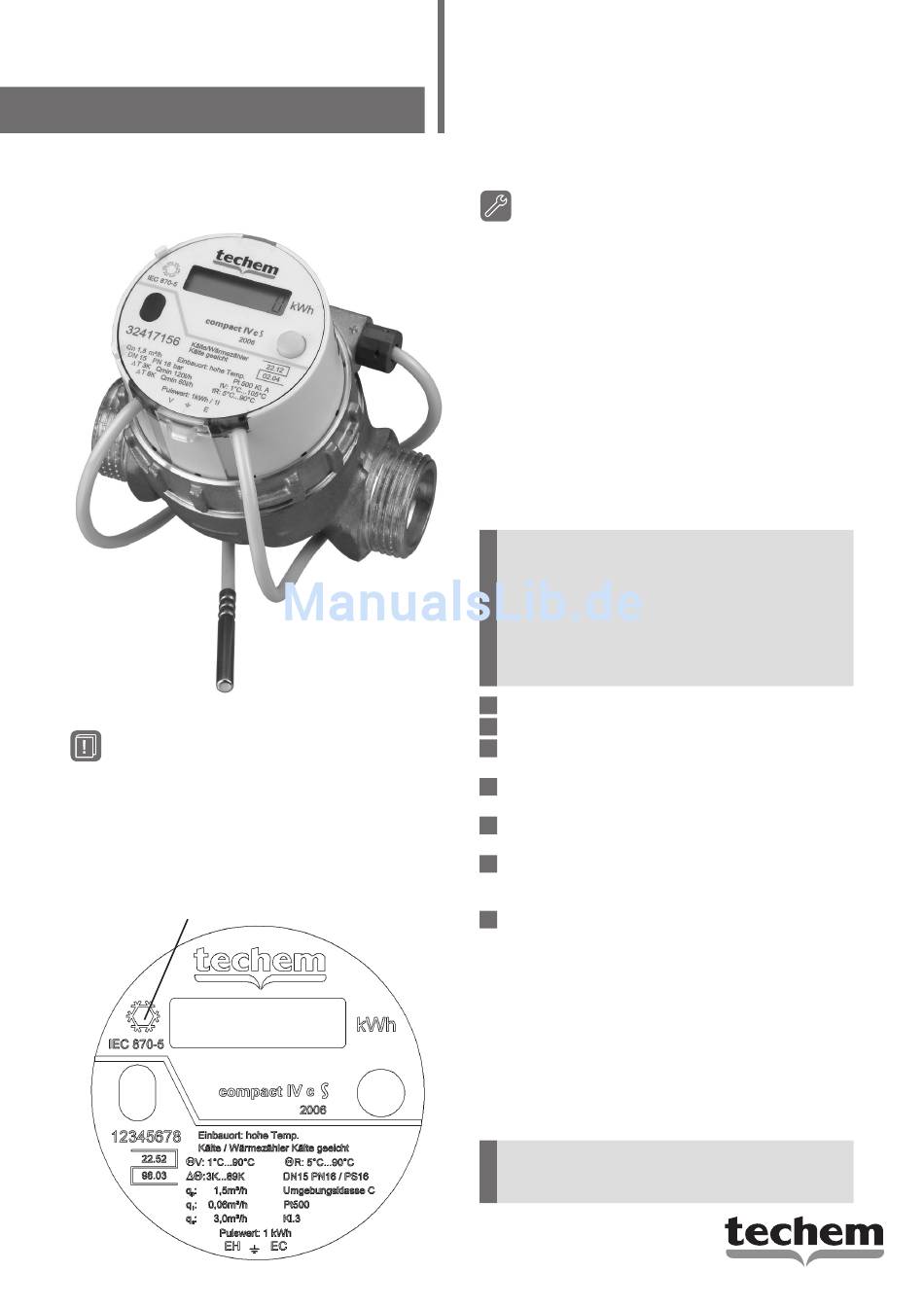

techem compact IV c Montageanleitung

Messkapsel-Kälte-/Wärmezähler
compact IV c, compact IV cS

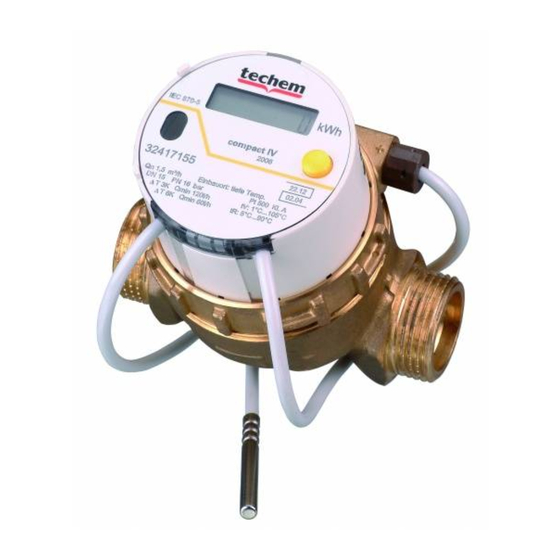

Beispielfoto
Wichtige Hinweise
Zielgruppe
Diese Betriebsanleitung wendet sich an ausgebildetes
Personal. Grundlegende Arbeitsschritte sprechen wir
daher nicht an.
Geräteeigenschaften
•
Das Typenschild hat eine zusätzliche Kennzeichnung
mit einem Eiskristall.
MONTAGEANLEITUNG
•
Der Messkapselzähler wird mit 2 freien Temperatur-
fühlern geliefert.
•
Das Rechenwerk ist nicht abnehmbar. Es hat keinen
internen Anschlag und kann beliebig gedreht werden!
Montage
Voraussetzungen für die Montage
•
Der Wärmezähler muss mit geeigneten Mitteln gegen
Magnetit und Schmutz geschützt sein (z. B. Schmutz-
fänger, Wasseraufbereitung, Filter).
•
Vor dem Schmutzfänger und hinter dem Wärmezähler
müssen Absperrorgane eingebaut sein.
•
Das Anschlussstück und der Einbausatz von Techem
mit 2 Kugelhähnen sowie Spezial-Kugelhahn oder
Spezial-T-Stück müssen gemäß Montageanleitung
installiert sein.
Montage der Messkapsel
Die Einbaulage ist beliebig – horizontal, horizontal
gekippt, Überkopf-Einbau mit dem Display nach unten
oder Steig-/Fallrohreinbau.
!
Innerhalb einer Liegenschaft einheitlich montieren!
Die Anzeige muss jederzeit zugänglich und ohne
Hilfsmittel ablesbar sein.
Um beim Einbau in Kaltwasser-, Kühlwasser-,
Kältekreisläufen usw. Kondenswasserbildung zu
vermeiden, muss der Zähler bauseits geschlossen
isoliert werden! Dabei unbedingt Bedienelemente
und Anzeigen frei halten.
1 Leitung gründlich spülen.
2 Absperrorgane im Vor- und Rücklauf schließen.
Blinddeckel des Anschlussstücks (ASS) gegen den
3
Uhrzeigersinn herausdrehen.
4 Dichtflächen des Anschlussstücks und O-Ring der
Messkapsel reinigen.
5 Dichtflächen des Anschlussstücks dünn einfetten.
Hahnfett verwenden (z. B. Techem-Artikel-Nr. 160 958).
6 Messkapsel in das Anschlussstück handfest ein-
schrauben und mit dem Techem-Hakenschlüssel
um / bis max. / Umdrehung anziehen.
1 1
8 4
7 Rechenwerk in eine gut ablesbare Position drehen.
Montage der Temperaturfühler
Die Temperaturfühler sind mit farbigen Typenschildern
gekennzeichnet:
•
Der Temperaturfühler mit dem roten Typenschild
muss im Anschlussstück montiert werden, das sich
im Strang mit der hohen Temperatur befindet.
•
Der Temperaturfühler mit dem blauen Typenschild
wird in einen Kugelhahn oder in ein Spezial-T-Stück
mit Tauchhülse in den Strang mit der tiefen Tempe-
ratur montiert.
!
Bei Neuinstallationen in Rohren ≤ 25 mm müssen
die Temperaturfühler direkt eintauchend montiert
werden.
