- Seite 1 HD CAMERA INTERFACE UNIT HFU-X310 OPERATION MANUAL [German] 1st Edition (Revised 4)
- Seite 2 E1 (Wohnbereich), E2 (kommerzieller und in beschränktem Maße industrieller Bereich), E3 (Stadtbereichim Freien) und E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio). Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Verwendung des Handbuchs auf CD-ROM ......4 Vorbereitungen ................4 Lesen der Bedienungsanleitung auf CD-ROM......4 Überblick .................5 Merkmale ..................5 Systembeispiele ................6 Lage und Funktion der Teile..........9 Anschließen von Lichtleiterkabeln ........11 Anschlussverfahren..............11 Lichtleiterkabel-Spezifikationen..........11 Installieren einer Zusatzkarte ..........12 Einstellen der Videoausgangsphase (mit HFBK-HD1/SD1) ............13 Ausgangsphase in Bezug auf GENLOCK IN (Synchronsignaleingabe)............13 Ausgangsphase in Bezug auf HD-SDI-Eingabe ......14... -
Seite 4: Verwendung Des Handbuchs Auf Cd-Rom
• Sie können eine Bedienungsanleitung in gedruckter Die mitgelieferte CD-ROM enthält die Form beziehen (Japaniche/Englische Version). Wenden Bedienungs-anleitung für HFU-X310 auf Japanisch, Sie sich an einen Kundendienstmitarbeiter von Sony. Englisch, Französisch, Deutsch, Italienisch und Spanisch Geben Sie bei der Bestellung die Teilenummer der im PDF-Format. -
Seite 5: Überblick

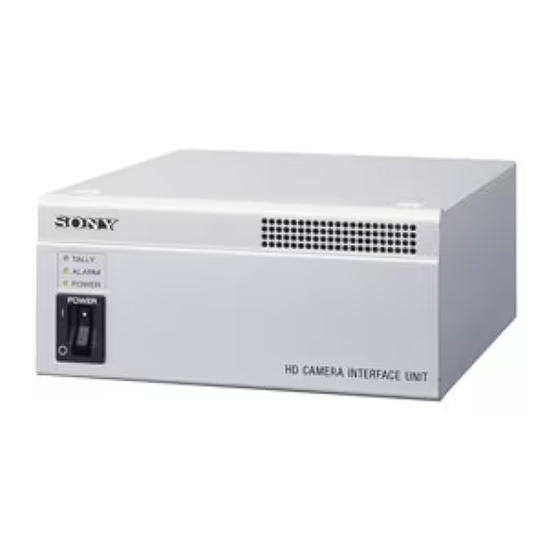

Überblick Beim Modell HFU-X310 handelt es sich um ein HD- Kamera-Schnittstellengerät, das für den Einsatz mit einer Sony Mehrzweckkamera HDC-X310/X310K für optische Datenübertragung vorgesehen ist. Merkmale Optische Digitalübertragung Das Gerät wird über ein Lichtleiterkabel (Einfachmodus) mit der HDC-X310/X310K verbunden und erlaut die Übertragung von Video- und Steuersignalen. -
Seite 6: Systembeispiele
Systembeispiele HD-Studiobetrieb Fernsteuerpult max. 1.000 m RCP-750/751, RM-B750/B150 usw. HDC-X310K HD-Kamera- (HDC-X310 + Objektiv) Schnittstellengerät Single-Mode-Lichtleiterkabel HFU-X310 8-poliges Verbindungskabel FILTER 1 CLEAR 3 1/16ND 2 1/4ND 4 1/64ND MENU ENTER UP/WHITE DOWN/BLACK TALLY MACRO ALARM FOCUS POWER REMOTE POWER Power HAD... - Seite 7 XGA-Schnittstellenkarte HFBK-XG1 MONITOR MONITOR HFBK-XG1 15-poliges D-Sub-Kabel a) Siehe „Geeignete Lichtleiterkabel“ auf Seite 8. b) Anycast Station und sind eingetragene Warenzeichen der Sony Corporation. HD-Kamerasystem für große Veranstaltungsorte (z.B. Klassenzimmer, Hochzeitssaal) Decke HDC-X300K (HDC-X300 + Objektiv) Videoprojektor RGB/YPbPr HD-Videomonitor, MENU...
- Seite 8 REMOTE ALARM POWER POWER HD CAMERA INTERFACE UNIT HD-Kamera-Schnittstellengerät HFU-X310 Wand a) Siehe „Geeignete Lichtleiterkabel“ weiter unten. b) Wenn Sie Zusatzkarten in beide Steckplätze installieren und Kabel anschließen, kann sich das Gerät durch das Gewicht der Kabel neigen. Geeignete Lichtleiterkabel Verwenden Sie Kabel mit LC-Steckern an beiden Enden.
-
Seite 9: Lage Und Funktion Der Teile
Lage und Funktion der Teile Frontplatte a Lampe POWER b Lampe ALARM c Lampe TALLY TALLY ALARM POWER POWER HD CAMERA INTERFACE UNIT d Schalter POWER Anschlusstafel f Buchsen GENLOCK IN/OUT g Buchse HD-SDI IN h Buchsen OFC e Buchse REMOTE i Multianschluss REMOTE GENLOCK... - Seite 10 Für Tally-Steuerung von einem anderen Gerät als einem ausschließlich für die HDC-X310/X310K ausgelegt. Kamerasteuergerät. Einige der Schalter und Menüposten sind mit der Kamera Wenden Sie sich bezüglich Einzelheiten an Ihren Sony- eventuell funktionsunfähig. Vertreter. f Buchsen GENLOCK IN (Eingang)/OUT j Buchse AC-IN (Wechselstromeingang) (Durchschleifausgang) (BNC-Buchsen) Verbinden Sie diese Buchse über ein optionales Netzkabel...
-
Seite 11: Anschließen Von Lichtleiterkabeln
M3×4-Schrauben (mitgeliefert) X310 angeschlossene Kabel ist mit der mit B markierten Buchse der HDC-X310/X310K zu verbinden. Sichern Sie bei Bedarf den Draht (Zugglied) des Lichtleiterkabels. HFU-X310 HDC-X310/X310K Den Draht (Zugglied) durch das H D -S D I Loch im Kabelklemmenblock O F C einführen und von der Seite... -
Seite 12: Installieren Einer Zusatzkarte
Installieren einer Zusatzkarte Lösen Sie die zwei Schrauben, und entfernen Sie die Blende. 4 5 6 1 2 3 O F C H D -S D I O U T G E N LO - A C IN R E M O Führen Sie die Karte waagerecht und vollständig in den Schacht ein, und befestigen Sie sie mit den Schrauben auf beiden Seiten. -
Seite 13: Einstellen Der Videoausgangsphase (Mit Hfbk-Hd1/Sd1)
HD1 oder HFBK-SD1 installiert ist, kann die H-Phase des Versionen über die Phaseneinstellmöglichkeit verfügen. Videoausgangs eingestellt werden. Wenden Sie sich bezüglich weiterer Einzelheiten an Ihren Einzelheiten dazu finden Sie in der Bedienungsanleitung Sony-Vertreter. der HD-Mehrzweckkamera HDC-X310/X310K. Hinweis Hinweis DIP-Schalter (hinter der Abdeckung) Die Einstellung ist nur dann zulässig, wenn die Modelle... -
Seite 14: Ausgangsphase In Bezug Auf Hd-Sdi-Eingabe
Ausgangsphasen- In die Buchse HFBK-HD1 HFBK-SD1 beziehung GENLOCK IN Bemerkungen eingespeistes HFBK-HD1 HFBK-SD1 Signal (Vorschub) (89H/90H) (Verzögerung) (89H/90H) Einstellbeispiel 3 – – –89H (Seite 17) Analoges SD- Signal – – –90H 2-Level- – – +89H Synchronsignal (0H) Einstellbeispiel 4 – –... - Seite 15 Wenn zwei HFBK-HD1-Karten oder eine HFBK-HD1- Wenn zwei HFBK-SD1-Karten oder eine HFBK-SD1- Karte und eine andere Zusatzkarte als HFBK-SD1 Karte und eine andere Zusatzkarte als HFBK-HD1 installiert sind installiert sind Ausgangs- Ausgangs- In die Buchse In die Buchse HFBK-HD1 HFBK-SD1 phase phase HD-SDI IN...
-
Seite 16: Technische Daten
13 A (230 V) Bestätigen Sie vor dem Gebrauch immer, dass das Gerät Betriebstemperatur 5 bis 40°C richtig arbeitet. SONY KANN KEINE HAFTUNG FÜR Lagertemperatur –20°C bis +60°C SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER Lagerluftfeuchtigkeit 20 bis 90 % (relative Feuchtigkeit,... -
Seite 17: Anhang
Anhang Beispiele der Ausgangsphaseneinstellung Verwendungsart 1: Wenn die Karten HFBK-HD1 und HFBK-SD1 installiert sind und ein analoges HD-Signal (3-Level-Synchronsignal) der Buchse GENLOCK IN zugeführt wird Einstellbeispiel 1: Normal (Werkseinstellung) GENLOCK IN: Analoges HD- Signal (3-Level- Synchronsignal) 1122 1123 1124 1125 Zeile HFBK-HD1- Ausgabe... - Seite 18 Einstellbeispiel 4: Synchronisieren der HFBK-HD1-Ausgabe mit einem Synchronsignal und Ändern der Phasendifferenz von HFBK-SD1 zu 90 Zeilen (HD) GENLOCK IN: Analoges SD- Signal (2-Level- Synchronsignal) Zeile HFBK-HD1- Ausgabe 1122 1123 1124 1125 Zeile Phasendifferenz mit Synchronsignal: 90 Zeilen HFBK-SD1-Ausgabe Zeile Verwendungsart 3: Wenn die Karten HFBK-HD1 und HFBK-SD1 installiert sind und ein HD-SDI-Signal zugeführt wird Einstellbeispiel 5: Ändern der Phasendifferenz zwischen HFBK-HD1 und HFBK-SD1 auf 90 Zeilen (HD)
- Seite 19 Das in dieser Anleitung enthaltene Material besteht aus Informationen, die das Eigentum der Sony Corporation sind, und die ausschließlich für Käufer des in dieser Anleitung beschriebenen Gerätes vorgesehen sind. Die Sony Corporation verbietet nachdrücklich die Vervielfältigung irgendwelcher Teile dieser Anleitung oder deren Gebrauch für andere Zwecke als den Betrieb oder die...
- Seite 20 Sony Corporation HFU-X310(SY) 3-869-798-05 (1) © 2005...
