4.2 Installation der
Speicherpumpe im WGB,
Serie C

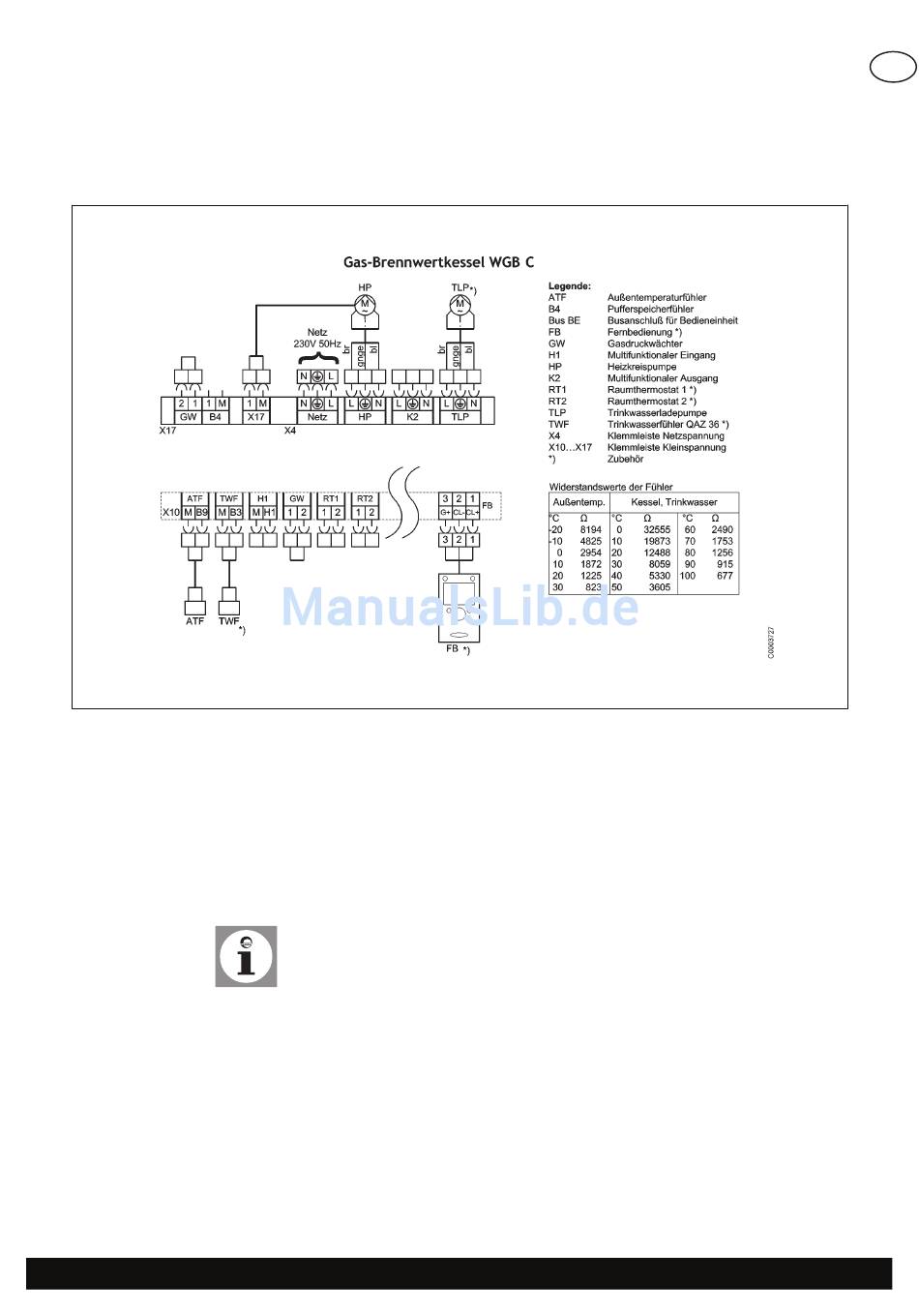

Abb. 4: Anschlussplan WGB, Serie C
7310073-02 06.13
1. Verkleidungs-Vorderwand entfernen
2. Regelungsklappe nach vorn herausklappen
3. Deckel der Kesselregelung entfernen
4. Anschlussleitung der Speicherladepumpe am Anschluss TLP (Klemmenleiste
X4) der Kesselregelung ISR-LMS anschließen (siehe Anschlussplan, Abb. 4 )
5. Beiliegende Kabelverschraubung im Bodenblech montieren
6. Speicherfühler durch die Kabelverschraubung führen
7. Anschlussleitung des Speicherfühlers am Anschluss TWF (Klemmenleiste X10)
der Kesselregelung ISR-LMU anschließen (siehe Anschlussplan, Abb. 4 )
Hinweis: Alle Leitungen müssen innerhalb der Kesselverkleidung in den vorgese-
henen Kabelschellen verlegt und in den vorhandenen Zugentlastungen des Schalt-
feldes festgesetzt werden.
