Inhaltszusammenfassung für Stairville GP30-W LED
- Seite 1 GP30-W LED, GP30-C LED gobo projektor bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 31.07.2017, ID: 400313, 400315...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 1.1 Weitere Informationen........................5 1.2 Darstellungsmittel..........................6 1.3 Symbole und Signalwörter......................7 Sicherheitshinweise..........................9 Leistungsmerkmale..........................16 Installation..............................17 Anschlüsse und Bedienelemente....................22 Wartung............................... 27 Technische Daten............................ 30 Reinigung..............................32 Umweltschutz............................33 GP30-W LED, GP30-C LED... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. -
Seite 5: Weitere Informationen
Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. GP30-W LED, GP30-C LED... -
Seite 6: Darstellungsmittel
Allgemeine Hinweise 1.2 Darstellungsmittel In dieser Bedienungsanleitung werden die folgenden Darstellungsmittel verwendet: Beschriftungen Die Beschriftungen für Anschlüsse und Bedienelemente sind durch eckige Klammern und Kur‐ sivdruck gekennzeichnet. Beispiele: Regler [VOLUME], Taste [Mono]. Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. -
Seite 7: Symbole Und Signalwörter
Verletzungen führen kann, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. GP30-W LED, GP30-C LED... - Seite 8 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Warnung vor heißer Oberfläche. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. gobo projektor...
-
Seite 9: Sicherheitshinweise
Das Gerät darf nur von Personen benutzt werden, die über ausreichende physische, sensori‐ sche und geistige Fähigkeiten sowie über entsprechendes Wissen und Erfahrung verfügen. Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. GP30-W LED, GP30-C LED... - Seite 10 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 11 Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. GP30-W LED, GP30-C LED...
- Seite 12 Sicherheitshinweise WARNUNG! Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht.
- Seite 13 Warten Sie nach dem Abschalten des Geräts mindestens 15 Minuten, bevor Sie mit den Wartungsarbeiten beginnen. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. GP30-W LED, GP30-C LED...
-
Seite 14: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. - Seite 15 Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. GP30-W LED, GP30-C LED...
-
Seite 16: Leistungsmerkmale

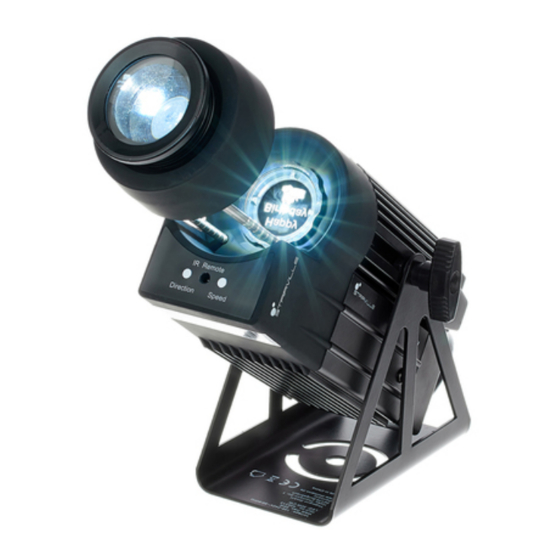

Leistungsmerkmale Leistungsmerkmale Leistungsstarker Projektor für Logos und Bilder 30-W-High-Power-LED (GP30-C: RGB, GP30-W: weiß) Steuerung der Drehgeschwindigkeit und Drehrichtung über Tasten am Gerät oder die mit‐ gelieferte Infrarot-Fernbedienung magnetischer Gobo-Halter für einfachen Gobo-Tausch für Wand- und Bodenmontage geeignet vier Gobos im Lieferumfang enthalten gobo projektor... -
Seite 17: Installation
Gebrauchs muss immer auf einer festen Oberfläche oder an einem dafür zugelassenen Träger erfolgen. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. GP30-W LED, GP30-C LED... - Seite 18 Installation WARNUNG! Verletzungsgefahr durch Herabfallen Stellen Sie sicher, dass die Montage den Normen und Vorschriften in Ihrem Land entspricht. Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle.
- Seite 19 Achten Sie beim Einsetzen der Batterien oder Akkus auf die richtige Polarität. HINWEIS! Mögliche Schäden durch auslaufende Batterien Auslaufende Batterien oder Akkus können das Gerät dauerhaft beschädigen. Entfernen Sie die Batterien oder Akkus aus dem Gerät, wenn es längere Zeit nicht verwendet wird. GP30-W LED, GP30-C LED...
-
Seite 20: Überhitzungsgefahr
Installation HINWEIS! Überhitzungsgefahr Sorgen Sie stets für ausreichende Belüftung. Die Umgebungstemperatur muss immer unter 40 °C liegen. Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. gobo projektor... -
Seite 21: Batterie In Die Fernbedienung Einlegen
Pluspol zum Gehäuseboden der Fernbedienung zeigt. Schieben Sie den Batteriehalter zurück in die Fernbedienung, bis er einrastet. Beim Versand ist die Batterie bereits in die Fernbedienung eingelegt und durch eine transpa‐ rente Kunststofffolie vor Entladung geschützt. Entfernen Sie die Kunststofffolie vor der ersten Benutzung. GP30-W LED, GP30-C LED... -
Seite 22: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente gobo projektor... - Seite 23 5 Projektionsoptik. Ziehen Sie die an einem Schlitten geführte Optik zum groben Einstellen der Entfernung vorsichtig heraus. Zum Feinjustieren und Scharfstellen drehen Sie die Optik. 6 Feststellschrauben für den Montagebügel. 7 Montagebügel mit Öffnung für ein Sicherheitsfangseil. GP30-W LED, GP30-C LED...
- Seite 24 Anschlüsse und Bedienelemente Fernbedienung gobo projektor...
- Seite 25 Schaltet das Gerät ein oder aus. 11 [+], [–] Erhöht bzw. verringert die Geschwindigkeit der Gobo-Drehung. Stoppt die Gobo-Drehung. 13 [Fade] Schaltet den Fade-Effekt ein bzw aus. 14 [Strobe] Schaltet den Strobe-Effekt (Blitzlicht) ein bzw. aus. GP30-W LED, GP30-C LED...
- Seite 26 Anschlüsse und Bedienelemente 15 GP30-W [20%] … [100%] Tasten zur Auswahl der Helligkeit. GP30-C [Fullon] … [Yellow] Tasten zur Auswahl einer Farbe. 16 [Blackout] Taste zum Dunkelschalten (Blackout) bzw. zum Aufheben der Dunkelschaltung. 17 Tasten zur Auswahl der Drehrichtung. gobo projektor...
-
Seite 27: Wartung
Wartung Wartung Austausch des Gobos GP30-W LED, GP30-C LED... - Seite 28 Wartung A Gobo-Halterung B Gobo C Klemmring GEFAHR! Elektrischer Schlag durch hohe Spannungen im Geräteinneren Im Inneren des Geräts befinden sich Teile, die unter hoher elektrischer Spannung stehen. Trennen Sie das Gerät vollständig vom Stromnetz, bevor Sie Abdeckungen öffnen oder entfernen. Schließen Sie das Gerät erst wieder an, wenn die Abdeckungen wieder vollständig angebracht und fest verschlossen sind.
- Seite 29 Gobo (B) herausnehmen und durch ein anderes ersetzen. Legen Sie das Gobo so ein, dass das Motiv spiegelverkehrt erscheint, wenn Sie von vorne auf die Optik sehen. Schrauben Sie den Klemmring wieder in der Gobo-Halterung fest. Setzen Sie die magnetische Gobo-Halterung wieder in das Gerät ein. GP30-W LED, GP30-C LED...
-
Seite 30: Technische Daten
Technische Daten Technische Daten Leuchtmittel 30-W-High-Power-LED (GP30-C: RGB, GP30-W: weiß) Abstrahlwinkel 17° Gobo Größe E, Durchmesser 37,5 mm, Durchmesser der Abbildung 30 mm, Stärke 3 mm Batterie (Fernbedienung) Lithium-Knopfzelle, CR 2025, 3 V Versorgungsspannung 100 - 240 V 50/60 Hz Leistungsaufnahme 30 W Abmessungen (B ×... - Seite 31 Technische Daten GP30-W LED, GP30-C LED...
-
Seite 32: Reinigung
Reinigung Reinigung Optische Linsen Reinigen Sie die von außen zugänglichen optischen Linsen regelmäßig, um die Lichtleistung zu optimieren. Die Häufigkeit der Reinigung hängt von der Betriebsumgebung ab: feuchte, rauchige oder besonders schmutzige Umgebungen können eine größere Schmutzansamm‐ lung an der Optik des Geräts verursachen. Reinigen Sie mit einem weichen Tuch und unserem Leuchtmittel- und Linsenreiniger (Artnr. -
Seite 33: Umweltschutz
Beachten Sie die Hinweise und Kennzeichen auf der Verpa‐ ckung. Entsorgung von Batterien Batterien dürfen nicht weggeworfen oder verbrannt werden, sondern müssen gemäß den ört‐ lichen Vorschriften zur Entsorgung von Sondermüll entsorgt werden. Benutzen Sie dazu die vorhandenen Sammelstellen. GP30-W LED, GP30-C LED... - Seite 34 Umweltschutz Entsorgen Ihres Altgeräts Dieses Produkt unterliegt der europäischen Richtlinie über Elektro- und Elektronik-Altgeräte (WEEE-Richtlinie – Waste Electrical and Electronic Equipment) in ihrer jeweils aktuell gültigen Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung.
- Seite 36 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
