M&C PMA 50 EX Betriebsanleitung

Sauerstoff–analysator serie pma version 1.00.01
Vorschau ausblenden Andere Handbücher für PMA 50 EX:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
®
Sauerstoff–Analysator Serie PMA
PMA50 EX
(Gültig ab: März 2018,
Serien-Nr. 1803436)
Betriebsanleitung
Version 1.01.00

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für M&C PMA 50 EX

Inhaltszusammenfassung für M&C PMA 50 EX

  • Seite 1 ® Sauerstoff–Analysator Serie PMA PMA50 EX (Gültig ab: März 2018, Serien-Nr. 1803436) Betriebsanleitung Version 1.01.00...
  • Seite 2 Sehr geehrter Kunde, wir haben diese Bedienungsanleitung so aufgebaut, dass alle für das Produkt notwendigen Informati- onen schnell und einfach zu finden und zu verstehen sind. Sollten trotzdem Fragen zu dem Produkt oder dessen Anwendung auftreten, zögern Sie nicht und wenden Sie sich direkt an M&C oder den für Sie zuständigen Vertragshändler.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Allgemeine Hinweise ....................... 5 Konformitätserklärung ......................5 Elektrischer Gerätestandard ....................6 Sicherheitshinweise ........................ 6 Informationen und Sicherheitshinweise zum Einsatz des Sauerstoffanalysators in explosionsfähiger Atmosphäre ....................7 Garantie ........................... 7 Verwendete Begriffe und Signalzeichen ................8 Einleitung ..........................10 Seriennummer ........................10 Spannungsversorgung ......................

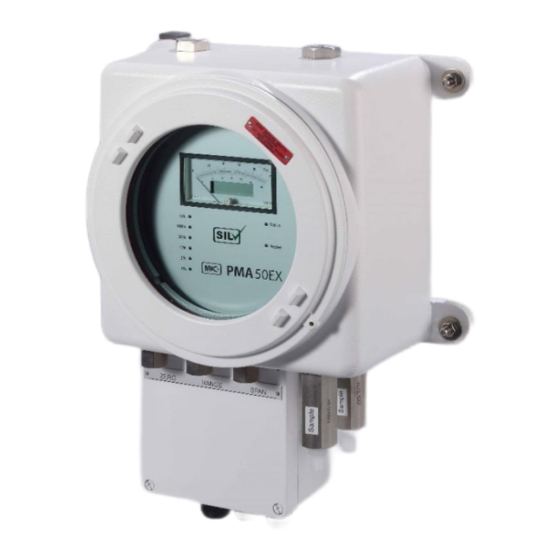

  • Seite 4 Abbildungsverzeichnis Abbildung 1 PMA50 EX Sauerstoffanalysator................13 Abbildung 2 Schema der Messzelle und optische Signalverarbeitung ........... 16 Abbildung 3 Gasflussschema ....................... 17 Abbildung 4 Gaskonditionierung ....................18 Abbildung 5 Elektrischer Anschluss im Klemmkasten PMA50 EX ..........21 Abbildung 6 Schematische Darstellung des internen Analysatoraufbaus ........32 Abbildung 7 Transmittereinheit ......................

  • Seite 5: Allgemeine Hinweise

    Firmenzentrale M&C TechGroup Germany GmbH  Rehhecke 79  40885 Ratingen  Deutschland Telefon: 02102 / 935 - 0 Fax: 02102 / 935 - 111 E - mail: info@mc-techgroup.com www.mc-techgroup.com ALLGEMEINE HINWEISE Das in dieser Bedienungsanleitung beschriebene Produkt wurde in einem sicherheitstechnisch ein- wandfreien und geprüften Zustand ausgeliefert.

  • Seite 6: Elektrischer Gerätestandard

    ELEKTRISCHER GERÄTESTANDARD Der elektrische Gerätestandard entspricht den Sicherheitsanforderungen der folgenden Normen und Standards: • EN 61010 • EN 61508 • EN 60079-0:2012+A11:2013 • EN 60079-1:2014 • EN 60079-7:2015 für den Einsatz des Gerätes in explosionsfähiger Atmosphäre Gerätegruppe II Kategorie 2 geeignet. Unbedingt die Baumusterprüfbescheinigung IBExU 16 ATEX 1192 (s.

  • Seite 7: Informationen Und Sicherheitshinweise Zum Einsatz Des Sauerstoffanalysators In Explosionsfähiger Atmosphäre

    INFORMATIONEN UND SICHERHEITSHINWEISE ZUM EINSATZ DES SAUER- STOFFANALYSATORS IN EXPLOSIONSFÄHIGER ATMOSPHÄRE Der Sauerstoffanalysator PMA50 EX ist für den Einsatz in explosionsfähiger Atmosphäre Gerätegrup- pe II Kategorie 2 geeignet. Die Explosionsschutzart ist: II 2G Ex d b eb IIC T4 Gb IBExU 16 ATEX 1192 , IECEx IBE 16.0041 Der Sauerstoffanalysator PMA50 EX ist geeignet, Gasgemische, die in Zone 1 eingeordnet sind mit einem Sauerstoffgehalt bis zu 21 Vol.-% zu analysieren.

  • Seite 8: Verwendete Begriffe Und Signalzeichen

    VERWENDETE BEGRIFFE UND SIGNALZEICHEN bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten werden, wenn die entsprechenden Vor- sichtsmaßnahmen nicht getroffen werden. Gefahr bedeutet, dass Tod, schwere Körperverletzung und/oder erheblicher Sachschaden eintreten können, wenn die entsprechenden Vor- sichtsmaßnahmen nicht getroffen werden. Warnung bedeutet, dass eine leichte Körperverletzung eintreten kann, wenn die entsprechenden Vorsichtsmaßnahmen nicht getroffen werden.
  • Seite 9 Bedeutet "Warnung vor heißer Oberfläche". Achtung, Verbrennungsgefahr! Nicht die Flächen berühren, vor de- nen dieses Warnzeichen warnt. Schutzhandschuhe benutzen! Bei Arbeiten mit Chemikalien, scharfen Gegenständen oder extre- men Temperaturen ist ein ausreichender Handschutz unvermeidbar. Schutzbrille tragen! Bedeutet, dass hier Gefahren für die Augen der Bedienperson oder von Umstehenden bestehen können.

  • Seite 10: Einleitung

    EINLEITUNG SERIENNUMMER Das Typenschild mit der Seriennummer befindet sich auf der linken Gehäuseseite des Analysators. Bei Rückfragen und Ersatzteilbestellungen ist die Seriennummer des Gerätes immer anzugeben. SPANNUNGSVERSORGUNG Die interne Spannungsversorgung des Sauerstoffanalysators PMA50 EX beträgt 115 V oder 230 V AC, 40 – 60 Hz. Genaue Angaben befinden sich auf den Typenschildern. Schwankungen in der Spannungsversorgung von -15 % und +10 % haben keine Auswirkungen auf die Funktionsfähigkeit des Analysators.

  • Seite 11: Technische Daten

    TECHNISCHE DATEN 05 A 1000 PMA50 EX, Netz 230 V 05 A 1000a PMA50 EX, Netz 115 V PMA50 EX/P/PD-1-50, Netz 230 V (nicht mit SIL-Zulassung) 05 A 2500 Druckkompensation 0,6 - 1,5 bar abs. mit Gehäusespülung über Atmungs- und Entwässerungseinrichtungen im Ein- u. Ausgang NPT1/4“i.

  • Seite 12: Optionen

    Messgastemperatur -10 °C bis +50 °C trockenes Gas -Transmittertemperatur auf 55 °C werksseitig eingestellt Temperaturabschaltung bei 72 °C mittels thermischer Sicherung, nicht reversibel Umgebungstemperatur 0 °C bis +50 °C Lagertemperatur -20 °C bis +60 °C, relative Feuchte 0-90 % rF Werkstoff der mediumberührten Platin, Glas, PTFE, PVDF, rostfreier Stahl 1.4571, Epoxy Teile...

  • Seite 13: Beschreibung

    BESCHREIBUNG Das Herzstück des PMA50 EX bildet die paramagnetische Sauerstoffmesszelle. Dieses Messprinzip gehört zu den genauesten quantitativen Methoden zur Bestimmung der Sauer- stoffgehalte in einem Bereich von 0-100 Vol.-% O Der Sauerstoffanalysator PMA50 EX ist für den stationären Einsatz bestimmt. Der Einbau in ein Ex db eb IIC T4-Gehäuse mit Atmungs- und Entwässerungseinrichtungen im Messgasein- und aus- gang...

  • Seite 14: Pma50 Ex/P/Pd-1-50 Mit Druckkompensation Und Gehäusespülung (Ohne Sil- Zulassung)

    Ein Sichtfenster im Gehäuse des Analysators ermöglicht die Kontrolle der analog/digitalen Messwert- anzeige 15, der Heizkontroll-LED und Status-LED 14, sowie der Messbereichs-LEDs und 6. Alle Bedienelemente sind von außen zugänglich und gewährleisten eine einfache und be- dienerfreundliche Handhabung bei der Kalibrierung, sowie der Messbereichsumschaltung. Die Bedienelemente sind: •...

  • Seite 15: Pma50 Ex/P/Pd Mit Druckkompensation (Ohne Sil-Zulassung)

    Die Gehäusespülung muss atmosphärisch frei abströmen können! 11.2 PMA50 EX/P/PD MIT DRUCKKOMPENSATION (OHNE SIL-ZULASSUNG) Im Falle von barometrischen oder prozessbedingten Druckschwankungen kann der PMA50 EX mit einer speziellen Druckkompensation geliefert werden. Die Kompensation kann in einem Druckbereich von 0,6 bis 1,1 bar abs. erfolgen. Dadurch können Messfehler aufgrund von Druckschwankungen beseitigt werden.

  • Seite 16: Abbildung 2 Schema Der Messzelle Und Optische Signalverarbeitung

    GAS EIN GAS AUS 1 Hohlkugeln 6 Fotozelle 2 Platinspannband 7 Messverstärker 3 Spiegel 8 Messverstärker 4 Polstücke 9 Anzeige 5 Projektions-LED Abbildung 2 Schema der Messzelle und optische Signalverarbeitung Die Messzelle besteht aus zwei mit Stickstoff gefüllten Hohlkugeln 1, die über einen Steg zur Hantel geformt sind.

  • Seite 17: Gasflussschema

    GASFLUSSSCHEMA Abbildung 3 zeigt das Gasflussschema des Sauerstoffanalysators PMA50 EX. 1 : Externes Feinstfilter 4 : Messzelle 5 : Strömungssensor 2 : Externer Durchflussmesser 3 : Atmungs- und Entwässerungseinrichtung 6 : Atmungs- und Entwässerungseinrichtung Abbildung 3 Gasflussschema Die Messzelle 4 ist unbedingt vor Staubpartikeln zu schützen. Aus diesem Grund sollte das extern vorgeschaltete Gasaufbereitungssystem mit einem Feinstfilter 1 von mindestens 2 Micron Filterfeinheit (z.B.

  • Seite 18: Abbildung 4 Gaskonditionierung

    Abbildung 4 zeigt exemplarisch den Aufbau von Konditionierungssystemen oben genannter Spezifika- tion. I Atmosphärischer Druck Messgas Kondensat Max 100 mbar Messgas- Ausgang II Überdruck Max 100 mbar Messgas- Ausgang Gaskühler Druckanzeige Feinstfilter Überströmventil Durchflussmesser 6-60 Nl/h Kondensatpumpe Messgaspumpe 10 Analysator PMA50 EX Leitungsfilter 11 Kondensatableiter Druckreduzierung...

  • Seite 19: Warenempfang

    WARENEMPFANG Der Analysator PMA50 EX ist eine komplett vorinstallierte Einheit. • Den Analysator und eventuelles Sonderzubehör sofort nach Ankunft vorsichtig aus der Versand- verpackung herausnehmen und Lieferumfang gemäß Lieferschein überprüfen; • Ware auf eventuelle Transportschäden überprüfen und, falls notwendig, Ihren Transportversicherer unmittelbar über vorliegende Schäden informieren;...

  • Seite 20: Versorgungsanschlüsse

    VERSORGUNGSANSCHLÜSSE 16.1 MESSGAS-EINGANG UND MESSGAS-AUSGANG Messgasein- und Ausgang befindet sich an der Unterseite des Analysators. Beide sind mit Atmungs- und Entwässerungseinrichtung des Typs MC95A ausgerüstet. Die Atmungs- und Entwässerungsein- richtungen sind mit 1/4“ NPT-Innengewinde ausgeführt. Die Ex-Zulassung des Sauerstoffanalysators ist nur in Verbindung mit den zugelassenen Atmungs- und Entwässerungseinrichtungen gültig.

  • Seite 21: Elektrischer Anschluss

    16.3 ELEKTRISCHER ANSCHLUSS Falsche Netzspannung kann das Gerät zerstören. Beim Anschluss auf die richtige Netzspannung gemäß Typenschildangabe achten. Warnung Die Potentialausgleichsklemmen des Analysator- und Klemmen- gehäuses müssen bei der Installation im explosionsgefährdeten Bereich immer angeschlossen werden. Auf ausreichende Erdung des Gehäuses achten ! (Potenzialaus- gleich) Bei der Errichtung von Starkstromanlagen mit Nennspannungen bis 1000V sind die Forderungen der VDE 0100 sowie Ihre relevan-...

  • Seite 22: Inbetriebnahme

    INBETRIEBNAHME Folgende Schritte sind bei der Inbetriebnahme des Analysators durchzuführen: • Vor dem Einschalten des Gerätes ist zu überprüfen, ob die elektrischen Anschlüsse und Gasan- schlüsse ordnungsgemäß durchgeführt wurden. Die Spannungsangaben auf dem Typenschild müssen mit den Angaben der Netzspannung übereinstimmen. •...

  • Seite 23: Kalibrieren Des Nullpunktes

    18.1 KALIBRIEREN DES NULLPUNKTES Die Nullpunktkalibrierung des Analysators erfolgt mit einem O -freien Gas, zum Beispiel Stickstoff (N 5.0. Folgende Schritte sind durchzuführen: • Flexiblen PVC- oder Vitonschlauch mit dem Flaschendruckminderer der N -Nullgasflasche verbin- den; Der Druckminderer sollte einen Ausgangsregelbereich von max. 0- 1,5 bar absolut haben und immer auf einen niedrigen Ausgangsdruck von max.

  • Seite 24: Kalibrieren Des Messbereichsendwertes

    Nach erfolgter Nullpunktkalibrierung ist auch immer der Messbereichs- endwert zu kalibrieren! Hinweis 18.2 KALIBRIEREN DES MESSBEREICHSENDWERTES Bei Sauerstoffkonzentrationen des Messgases unter 30 % O kann eine Kalibrierung mit trockener Luft durchgeführt werden. Höhere Konzentra- tionen erfordern idealer Weise ein dem Messbereichsendwert entspre- Hinweis chendes Prüfgas ! Bevor der Messbereichsendwert kalibriert wird, ist immer eine Überprüfung des Nullpunktes vorzu-...
  • Seite 25 • Analoge Ausgangssignale überprüfen; • Das zu messende Signal kann wie folgt berechnet werden: (max. Signalausgang - min. Signalausgang) x Konzentration [%]  + min. Signalausgang Messwert = Messbereichsendwert [%] Für eine Prüfgaskonzentration von 20,93% (Luft) würde sich somit ergeben: Ausgangssignal zu messendes Signal bei Messbereichsendwert 100 %...

  • Seite 26: Messen

    MESSEN Bei einer Erstinbetriebnahme an einem neuen Messort sind alle zuvor beschriebenen Schritte nachzu- vollziehen. Die Genauigkeitsanforderungen an die Analyse bestimmen das Intervall der Neukalibrierung. Die Messgasmenge sollte entsprechend den Erfordernissen zwischen 10 Nl/h und 60 Nl/h Luft einge- stellt werden (externer Durchflussmesser). Nach der Auswahl des gewünschten Messbereiches ist der Analysator messbereit.

  • Seite 27: Querempfindlichkeiten

    QUEREMPFINDLICHKEITEN Die folgende Liste zeigt die Querempfindlichkeiten der wichtigsten Gase bei 20 °C und 50 °C. Alle Werte beziehen sich auf eine Nullpunktkalibrierung mit N und eine Endwertkalibrierung mit 100 Vol.-% O . Die Abweichungen gelten jeweils für 100 Vol.-% des entsprechenden Gases. Summen-Formel 20 °C 50 °C...
  • Seite 28 Die Selektivität des oben genannten Messverfahrens beruht auf der großen Suszeptibilität des Sau- erstoffes gegenüber anderen Gasen (s. Tabelle). Die folgenden Beispiele sollen exemplarisch zeigen, wie Querempfindlichkeiten bei der Nullpunktkalib- rierung berücksichtigt werden können. Beispiel 1: Bestimmung des Rest-Sauerstoffgehaltes in einer 100 %-igen Kohlendioxid ) Schutzgasatmosphäre bei 20 °C Aus der Tabelle für die Querempfindlichkeiten ist für CO bei 20 °C ein Wert von -0,27 abzulesen.
  • Seite 29 Der Korrekturfaktor errechnet sich: =  Korrekturfaktor (100 – O -Konzentration) Es ergibt sich somit folgender Korrekturfaktor :  = 1,0526 (100 – 5) Für das Gasgemisch errechnet sich so in guter Näherung die korrigierte Summenquerempfindlichkeit für 0 Vol.-% Sauerstoff: 1,0526 x -0,1123 Vol.-% = -0,1182 Vol.-% Die korrigierte Summenquerempfindlichkeit mit Vorzeichenwechsel kann nun zur Korrektur bei der Nullpunktkalibrierung verwendet werden.

  • Seite 30: Außerbetriebnahme

    Für das Gasgemisch aus Beispiel 2 errechnet sich so in guter Näherung die korrigierte Summenquer- empfindlichkeit für 20,93 Vol.-% Sauerstoff: 0,7907 x -0,1182 Vol.-% = -0,0935 Vol.-% Die korrigierte Summenquerempfindlichkeit mit Vorzeichenwechsel kann nun zur Korrektur bei der Endpunktkalibrierung verwendet werden. In diesem Beispiel wäre der Endpunkt in guter Näherung auf 20,93 Vol.-% + 0,0935 Vol.-% = 21,02 Vol.-% zu justieren.
  • Seite 31 Das physikalische Messprinzip und der Aufbau des Analysators minimieren den Wartungsaufwand. Die vorgeschalteten erforderlichen Komponenten der Messgasaufbereitung sind gemäß den entspre- chenden Betriebsanleitungen zu warten. Die Kalibrierung von Nullpunkt und Messbereichsendwert ist mit den entsprechenden Prüfgasen ge- mäß Anleitung durchzuführen. Empfohlenes Kalibrierintervall bei Standardanwendungen: 1 x wöchentlich.

  • Seite 32: Ausbau Der Messzelle

    23.1 AUSBAU DER MESSZELLE Abbildung 6 zeigt den schematischen internen Aufbau des Analysators PMA50 EX. Elektrische Verbindungen Messgas-Aus Transmitter Typ 1.07.X. Flexibler Schlauch Sechskantschrauben Messgas-Ein Durchflusssensor, rostfr. Stahl Front-Platine Überwurfmuttern Messgasein- und ausgang Netzteil und Platine zur Temperaturregelung der Messzelle Abbildung 6 Schematische Darstellung des internen Analysatoraufbaus PMA50 EX | 1.01.00...
  • Seite 33 Bei einem Ausbau der Messzelle ist folgende Vorgehensweise empfehlenswert: Bei allen Arbeiten an dem Analysator muss gewährleistet sein, Warnung dass sowohl die Arbeitsumgebung als auch der Analysator selbst frei von explosionsfähigen oder entflammbaren Gasen sind! Gefährliche Spannung. Vor der Durchführung von Wartungs- und Warnung Reparaturarbeiten den Analysator und alle externen Schaltkreise, die in Verbindung mit dem Analysator stehen, spannungsfrei...

  • Seite 34: Abbildung 7 Transmittereinheit

     Elektrische Anschlüsse Messzelle  Heizmatte  Gas-Ausgang Messzelle  Transmitter-Platine  Gas-Eingang Messzelle  Temperatursicherung (Abschaltung bei 72 °C)  Fixierschraube für Messzelle  Temperatur-Sensor Abbildung 7 Transmittereinheit • Braunes und gelbes Kabel an den Terminals  (s. Abbildung 7), auf der Rückseite der Messzelle auslöten;...

  • Seite 35: Mechanische Nullpunktjustierung

    23.2 MECHANISCHE NULLPUNKTJUSTIERUNG Die Vorgehensweise bei der mechanischen Nullpunktjustierung wird im Folgenden beschrieben. 1 LED 5 Heizmatte 2 Temperaturabschaltung (72 °C) 6 Justierschraube Fotozelle 3 Messgas-Vorwärmleitungsschlange 7 Messzelle 4 Fixierschraube Fotozelle 8 Fotozelle Abbildung 8 Schematischer Aufbau der Transmittereinheit • Bevor der Analysator eingeschaltet wird, Messbereichswahlschalter auf 30 % stellen. Nullpunkt der Analoganzeige kontrollieren und ggf.

  • Seite 36: Ersatzteilliste

    ERSATZTEILLISTE Der Verschleiß- und Ersatzteilbedarf ist von den spezifischen Betriebsgegebenheiten abhängig. Die Mengenempfehlungen für Verschleiß- und empfohlene Ersatzteile beruhen auf Erfahrungswerten und sind unverbindlich. Analysator PMA 50 Ex (V) Verschleißteile (E) empfohlene Ersatzteile (T) Ersatzteile Empfohlene Stückzahl bei Betrieb [Jahren] Artikel-Nr.

  • Seite 37: Anhang

    ANHANG • Sicherheitshandbuch nach SIL • Schaltbild Frontplatine PMA50 EX • Bestückung Frontplatine PMA50 EX • Schaltbild Netzteil PMA50 EX • Bestückung / Anschluss Netzteil PMA50 EX • Ausschnittvergrößerung Frontplatine zur Einstellung von Temperaturalarmschwelle (TP10, P19) (TP11: Isttemperatur) und Flowalarmschwellen (P20) •...
  • Seite 38 Sicherheitshandbuch nach SIL Betrachtete Geräte Betrachtet wurde der PMA50 EX mit Artikelnummer 05 A 1000(a) und die folgenden Optionen: Gehäuseentlüftung und Gehäusespülung (Artikelnummer 05 A 9005 und 05 A 9000), Messzelle in lösungsmittelbeständiger Ausführung oder mit Glaslot (Artikelnummer 90A0009 und 90 A 0006) Ausgeschlossen sind der PMA50 EX/P/PD…...
  • Seite 39 Betriebsbedingungen Umgebungsbedingungen: Temperatur: 0 °C bis +50 °C Druck: 0,9 - 1,1 bar absolut Vibrationen sind zu vermeiden. Das Messgas muss trocken (Taupunkt 5 °C) und staubfrei sein und die Messgaseingangstemperatur darf 50 °C nicht übersteigen. Der maximale Eingangsdruck beträgt 1,1 bar abs. für das Standardgerät und 1,5 bar abs.

  • Seite 40: Abbildung 9 Schaltbild Frontplatine Pma50 Ex

    Abbildung 9 Schaltbild Frontplatine PMA50 EX PMA50 EX | 1.01.00 www.mc-techgroup.com...

  • Seite 41: Abbildung 10 Bestückung Frontplatine Pma50 Ex

    Abbildung 10 Bestückung Frontplatine PMA50 EX www.mc-techgroup.com PMA50 EX | 1.01.00...

  • Seite 42: Abbildung 11 Schaltbild Netzteil Pma50 Ex

    Abbildung 11 Schaltbild Netzteil PMA50 EX PMA50 EX | 1.01.00 www.mc-techgroup.com...

  • Seite 43: Abbildung 12 Bestückung / Anschluss Netzteil Pma50 Ex

    Abbildung 12 Bestückung / Anschluss Netzteil PMA50 EX www.mc-techgroup.com PMA50 EX | 1.01.00...

  • Seite 44: Abbildung 13 Ausschnittvergrößerung Frontplatine Zur Einstellung Von Temperaturalarmschwelle (Tp10, P19) (Tp11: Isttemperatur) Und Flowalarmschwellen (P20)

    Abbildung 13 Ausschnittvergrößerung Frontplatine zur Einstellung von Temperaturalarmschwelle (TP10, P19) (TP11: Isttemperatur) und Flowalarmschwellen (P20) Abbildung 14 Ausschnittvergrößerung Frontplatine Koppelsensorbrücke zur Verwendung eines Transmitters ohne Koppelsensor Störungsindikation: B15: Flow-min, Flow-max Störung B14: Transmitter LED-Strom Störung B11: Transmittertemperatur max Störung B12: Transmittertemperatur min Störung B13: Powersupply +U Störung B10: Powersupply -U...

  • Seite 45: Verstäkung U. Offset Des O 2 -Signals

    Abbildung 15 Ausschnittvergrößerung Frontplatine zur Einstellung von Referenzspannung, Verstäkung u. Offset des O -Signals www.mc-techgroup.com PMA50 EX | 1.01.00...

  • Seite 46: Abbildung 16 Ausschnittvergrößerung Netzteil Zur Einstellung Von Temperatur, Strom- Und Spanungsausgang

    Abbildung 16 Ausschnittvergrößerung Netzteil zur Einstellung von Temperatur, Strom- und Spanungsausgang Abbildung 17 Ausschnittvergrößerung Netzteil zur Einstellung von Bürde und Begrenzung des Stromausganges PMA50 EX | 1.01.00 www.mc-techgroup.com...
  • Seite 47 www.mc-techgroup.com PMA50 EX | 1.01.00...
  • Seite 48 PMA50 EX | 1.01.00 www.mc-techgroup.com...
  • Seite 49 www.mc-techgroup.com PMA50 EX | 1.01.00...
  • Seite 50 PMA50 EX | 1.01.00 www.mc-techgroup.com...
  • Seite 51 Verwendung des Analysator PMA50 EX zum Analysieren von Gasen aus der Ex-Zone II 1G Ex IIC T4. Für die Kategorie 1G ,müssen immer zwei Schutzeinrichtungen verwendet werden. Im Meßgas Ein und Meßgas Ausgang des Anaylator PMA50 ist je eine M&C Atmungs und Entwäs- serungeinrichtung MC95A EX II 2G Ex db IIC Gb montiert.
