ATENÇÃO
Todas as peças fornecidas no local e toda a
instalação eléctrica deverão estar em conformidade
com os regulamentos locais e nacionais aplicáveis.
Utilize apenas fios de cobre.
Nunca introduza cabos emaranhados dentro duma
unidade.
Fixe os cabos de forma a que não entrem em
contacto com os tubos (especialmente no lado da alta
pressão).
Fixe a cablagem com braçadeiras de cabos, como se
mostra na figura seguinte, para que não entre em
contacto com as tubagens, em especial do lado da
alta pressão.
Certifique-se de que não é aplicada qualquer pressão
externa às ligações dos terminais.
Certifique-se de instalar os fusíveis necessários.
Todas as ligações devem ser efectuadas por um
electricista.
O cabo da fonte de alimentação e o disjuntor têm de
ser escolhidos de acordo com os regulamentos locais
e normas nacionais aplicáveis.
Não utilize derivações, cabo entrançado (consulte o
aviso n.º 1, na secção "Notas gerais" na página 10),
extensões de fio nem ligações a partir de um sistema
em estrela, pois podem provocar sobreaquecimento,
choques eléctricos ou um incêndio.
Não utilize no interior do produto componentes
eléctricos adquiridos localmente, nem extraia do
bloco de terminais a alimentação para a resistência
de fita, etc. Tal pode provocar choques eléctricos ou
incêndios.
Certifique-se da instalação de um disjuntor impeditivo
de fugas para a terra. Caso contrário, podem
verificar-se choques eléctricos.
(Esta unidade usa um inversor; por isso, é necessário
um disjuntor de fugas para a terra capaz de lidar com
harmónicos elevados, para evitar que o próprio
disjuntor se avarie.)
É essencial incluir nas ligações eléctricas fixas um
interruptor geral (ou outra forma de interrupção do
circuito), com quebra de contacto em todos os pólos,
em conformidade com os regulamentos locais e
legislação nacional aplicável.
PERIGO
Não ligue o disjuntor de segurança até concluir todas as
operações.
Este equipamento está conforme à norma EN/IEC 61000-3-12
(1) Norma técnica europeia/internacional que estabelece limites para as
correntes harmónicas produzidas por equipamentos ligados às redes
públicas de baixa tensão, com corrente de entrada >16 A e ≤75 A por
fase.
Manual de instalação
9

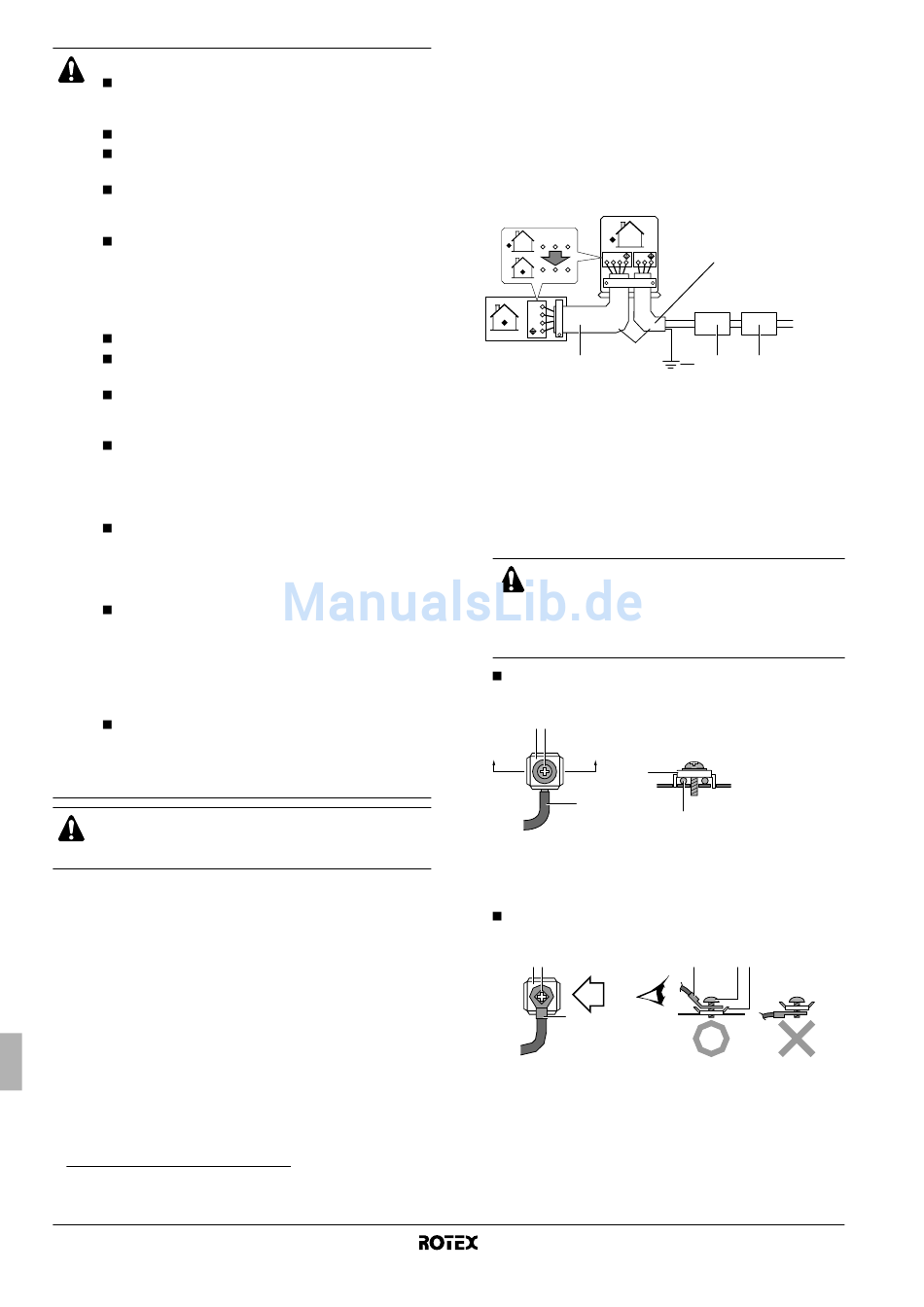

Procedimento
1 Descarne o isolamento do fio (20 mm).
2 Ligue os cabos de ligação entre as unidades interior e de
exterior, fazendo corresponder os números dos terminais
(consulte o esquema eléctrico que se segue). Aperte bem os
parafusos dos terminais. Recomendamos que o aperto seja
feito com uma chave de fendas.
Leia igualmente o aviso 2 da secção "Notas gerais" na
página 10, relativamente à realização das ligações eléctricas.
1 2 3
1 2 3
1
2
3
1 Interligação entre a unidade interior e a de exterior: quando o
comprimento da cablagem é superior a 10 m, utilize
condutores de Ø2,5 mm em vez de Ø1,5 mm.
2 Cabo da fonte de alimentação (consulte a placa de especificações
da unidade para saber a corrente máxima de funcionamento)
3 Terra
4 Disjuntor de segurança
5 Disjuntor de fugas para a terra
3 Instalação do terminal de ligação à terra
ATENÇÃO
Esta unidade tem de ser ligada à terra.
Para efectuar a ligação à terra, siga as normas
nacionais e regulamentos locais para instalações
eléctricas.
Utilize o método que se segue, para instalar cabos
monocondutor.
3 2
A
1 Cabo monocondutor
2 Parafuso
(1)
3 Anilha plana
Utilize o método que se segue, quando utilizar terminais de
engaste redondo.
3 2
1 Terminal de engaste redondo
2 Parafuso
3 Anilha plana
4 Puxe os cabos depois de ligados, para se certificar de que não
se soltam. Depois, fixe-os na posição desejada, com
braçadeiras. Consulte também "Notas gerais" na página 10.
2
1 2 3 L N
H05VV
1 3 4
AA'
A'
3
1
1
1 2 3
B
B
1
RRHQ+RRLQ006~008BAV3
Unidade de exterior para bomba de calor ar/água
50 Hz
230 V
5
4PW54244-1
