NOXnet

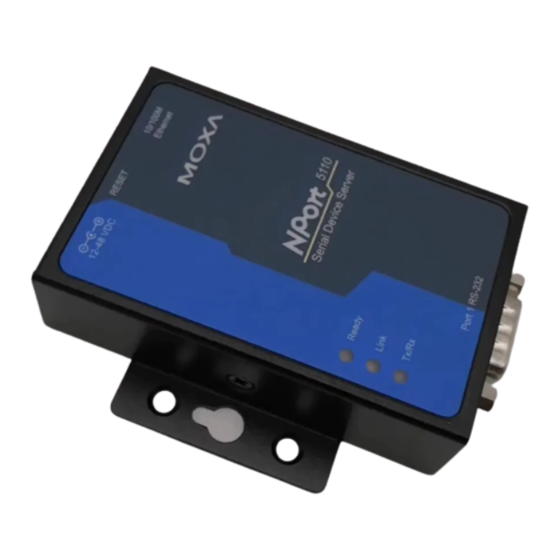

Serial Device Server NPort 5110 oder NPort 5110A
Übersicht

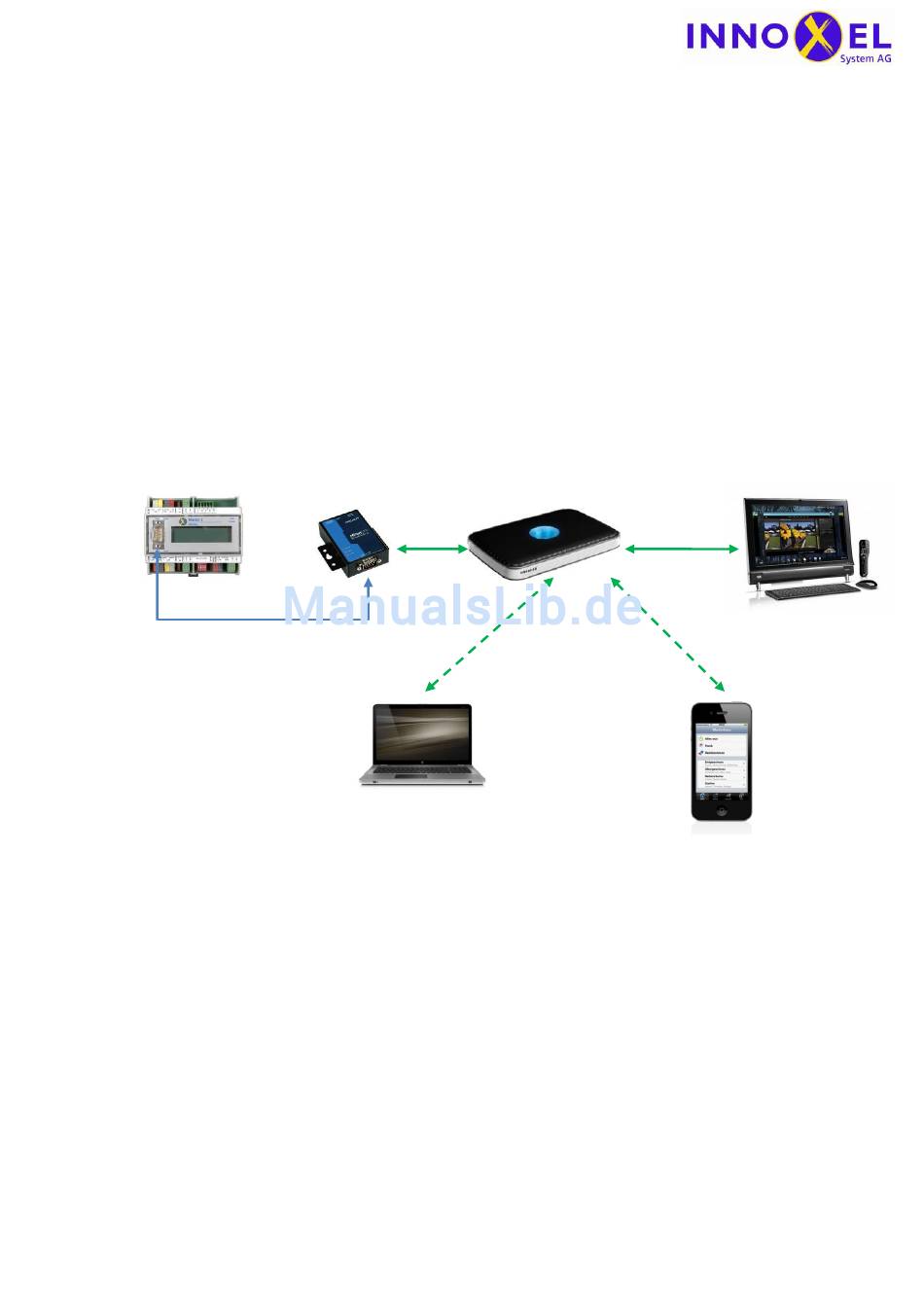

Mit dem Serial Device Server MOXA NPort 5110 oder MOXA NPort 5110A können Sie das Gebäudeautoma-
tionssystem NOXnet mit Ihrem Heimnetzwerk verbinden. Damit eröffnen sich folgende Möglichkeiten:
Sie können Ihren INNOXEL Master 2 mit INNOXEL Setup bequem über das Heimnetzwerk konfigurieren,
ohne dass Sie Ihren PC direkt über RS-232 verbinden müssen.
Sie können Ihr NOXnet mit der PC-Software INNOXEL Remote ab jedem beliebigen PC in Ihrem Netz-
werk fernbedienen.
Sie können Ihr NOXnet mit INNOXEL App über Ihr iPhone®, Ihren iPad® oder iPod touch® fernbedienen.
INNOXEL Master 2
RS-232
In dieser Anleitung erfahren Sie, wie Sie den Serial Device Server MOXA NPort 5110 oder MOXA NPort
5110A richtig konfigurieren, damit Sie diese Möglichkeiten nutzen können.
Sicherheitsvorschriften ....................................................................................................................................... 2
Glossar ................................................................................................................................................................. 2
Symbole ........................................................................................................................................................... 2
Begriffe und Abkürzungen .............................................................................................................................. 2
Erstinstallation .................................................................................................................................................... 3
Betriebsmodus für INNOXEL Setup 9.102 und höher, Remote und App ............................................................ 5
Konfigurieren über Internetbrowser ............................................................................................................... 5
Konfigurieren über NPort Administrator ........................................................................................................ 7
Test mit INNOXEL Setup 9.102 und höher .................................................................................................... 10
Betriebsmodus für ältere Versionen bis und mit 9.101 .................................................................................... 11
Test mit älteren Versionen bis und mit 9.101 ............................................................................................... 13
Anleitung_MOXA_NPORT_5110A_Rev_2_4.docx
15. Dezember 2013
Serial Device
Server
LAN
Notebook
Netzwerk-Router
WiFi
WiFi
INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf
Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65
E-Mail info@innoxel.ch, Internet www.innoxel.ch
Desktop PC
LAN
Smartphone
1/13
Werbung
Inhaltsverzeichnis
Inhaltszusammenfassung für Moxa NPort 5110
-
Seite 1: Inhaltsverzeichnis
RS-232 WiFi WiFi Notebook Smartphone In dieser Anleitung erfahren Sie, wie Sie den Serial Device Server MOXA NPort 5110 oder MOXA NPort 5110A richtig konfigurieren, damit Sie diese Möglichkeiten nutzen können. Sicherheitsvorschriften ............................2 Glossar ................................. 2 Symbole ................................2 Begriffe und Abkürzungen .......................... -
Seite 2: Sicherheitsvorschriften
NOXnet Serial Device Server NPort 5110 oder NPort 5110A 2/13 Sicherheitsvorschriften Für die Inbetriebnahme dieses Produktes sind möglicherweise Montage- und Anschlussarbei- ten an der Elektroinstallation oder am Elektrotableau Ihres Gebäudes nötig. Bei Arbeiten an der Elektroinstallation oder am Elektrotableau besteht grundsätzlich Le- bensgefahr durch Stromschlag! Lassen Sie deshalb Montage- und Anschlussarbeiten für dieses Produkt ausschliesslich durch... -
Seite 3: Erstinstallation
Serial Device Server in Ihrem Netzwerk zu suchen: Configuration Nach ca. 5 Sekunden sollte Ihr Serial Device Server als «NPort 5110» in der Tabelle aufgelistet werden. Falls nicht, prüfen Sie bitte, ob der Serial Device Server korrekt an Ihrem Hausnetzwerk angeschlossen und betriebsbereit ist: Anleitung_MOXA_NPORT_5110A_Rev_2_4.docx... - Seite 4 NOXnet Serial Device Server NPort 5110 oder NPort 5110A 4/13 Der Serial Device Server ist ab Werk auf die IP-Adresse 192.168.127.254 eingestellt. Sie müssen die IP- Adresse so ändern, dass diese in Ihr Hausnetzwerk passt. Doppelklicken Sie dazu auf die IP-Adresse (un- terhalb des Feldes «IP-Address»).
-
Seite 5: Betriebsmodus Für Innoxel Setup 9.102 Und Höher, Remote Und App
NOXnet Serial Device Server NPort 5110 oder NPort 5110A 5/13 Betriebsmodus für INNOXEL Setup 9.102 und höher, Remote und App Für den Betrieb mit INNOXEL Remote und INNOXEL App muss der Serial Device Server im Be- triebsmodus «TCP Server Mode» arbeiten. Sonst ist keine Verbindung möglich. INNOXEL Setup unterstützt ab Version 9.102 ebenfalls diesen Betriebsmodus (ab Oktober 2012). - Seite 6 NOXnet Serial Device Server NPort 5110 oder NPort 5110A 6/13 Stellen Sie die «Serial Settings» und die «Operation Settings» wie folgt ein: Anleitung_MOXA_NPORT_5110A_Rev_2_4.docx INNOXEL System AG, Mattenstrasse 18, 3661 Uetendorf Telefon 033 345 28 00, Telefax 033 345 79 00, Mobile 079 653 56 65 15.
-
Seite 7: Konfigurieren Über Nport Administrator
Configuration Nach ca. 5 Sekunden sollte Ihr Serial Device Server als «NPort 5110» in der Tabelle aufgelistet werden. Falls nicht, prüfen Sie bitte, ob der Serial Device Server korrekt an Ihrem Hausnetzwerk angeschlossen und betriebsbereit ist. Selektieren Sie den «NPort 5110» und klicken Sie anschliessend auf «Configure»: ... - Seite 8 NOXnet Serial Device Server NPort 5110 oder NPort 5110A 8/13 Stellen Sie im Fenster «Operating Mode» die Parameter exakt wie nachfolgend gezeigt ein und klicken Sie anschliessend «OK»: Betriebsmodus «TCP Server Mode» wählen 0D (nicht 00) Selektieren Sie anschliessend im Fenster «Configuration» den Reiter «Serial». Aktivieren Sie das Häk- chen «Modify», selektieren Sie die erste Zeile und klicken Sie anschliessend auf den Button «Settings»:...
- Seite 9 NOXnet Serial Device Server NPort 5110 oder NPort 5110A 9/13 Stellen Sie im Fenster «Serial Settings» die Parameter exakt wie nachfolgend gezeigt ein und klicken Sie anschliessend «OK»: Bestätigen Sie die Eingaben im Fenster «Configuration» mit «OK». Die Einstellungen werden anschlies- send an den Serial Device Server übertragen.
-
Seite 10: Test Mit Innoxel Setup 9.102 Und Höher
NOXnet Serial Device Server NPort 5110 oder NPort 5110A 10/13 Test mit INNOXEL Setup 9.102 und höher Wenn Sie die Erstinstallation abgeschlossen haben, sollten Sie die Verbindung prüfen. Starten Sie dazu INNOXEL Setup und wählen Sie das Menu «Optionen»: Menu «Optionen»... -
Seite 11: Betriebsmodus Für Ältere Versionen Bis Und Mit 9.101
Configuration Nach ca. 5 Sekunden sollte Ihr Serial Device Server als «NPort 5110» in der Tabelle aufgelistet werden. Falls nicht, prüfen Sie bitte, ob der Serial Device Server korrekt an Ihrem Hausnetzwerk angeschlossen und betriebsbereit ist. Selektieren Sie den «NPort 5110» und klicken Sie anschliessend auf «Configure»: ... - Seite 12 NOXnet Serial Device Server NPort 5110 oder NPort 5110A 12/13 Stellen Sie im Fenster «Operating Mode» die Parameter exakt wie nachfolgend gezeigt ein und klicken Sie anschliessend «OK»: Betriebsmodus «Real COM Mode» wählen 0D (nicht 00) Bestätigen Sie die Eingaben im Fenster «Configuration» mit «OK». Die Einstellungen werden anschlies- send an den Serial Device Server übertragen.
-
Seite 13: Test Mit Älteren Versionen Bis Und Mit 9.101
NOXnet Serial Device Server NPort 5110 oder NPort 5110A 13/13 Test mit älteren Versionen bis und mit 9.101 Wenn Sie die Erstinstallation abgeschlossen haben, sollten Sie die Verbindung prüfen. Starten Sie dazu INNOXEL Setup und wählen Sie das Menu «Optionen»: Menu «Optionen»...
