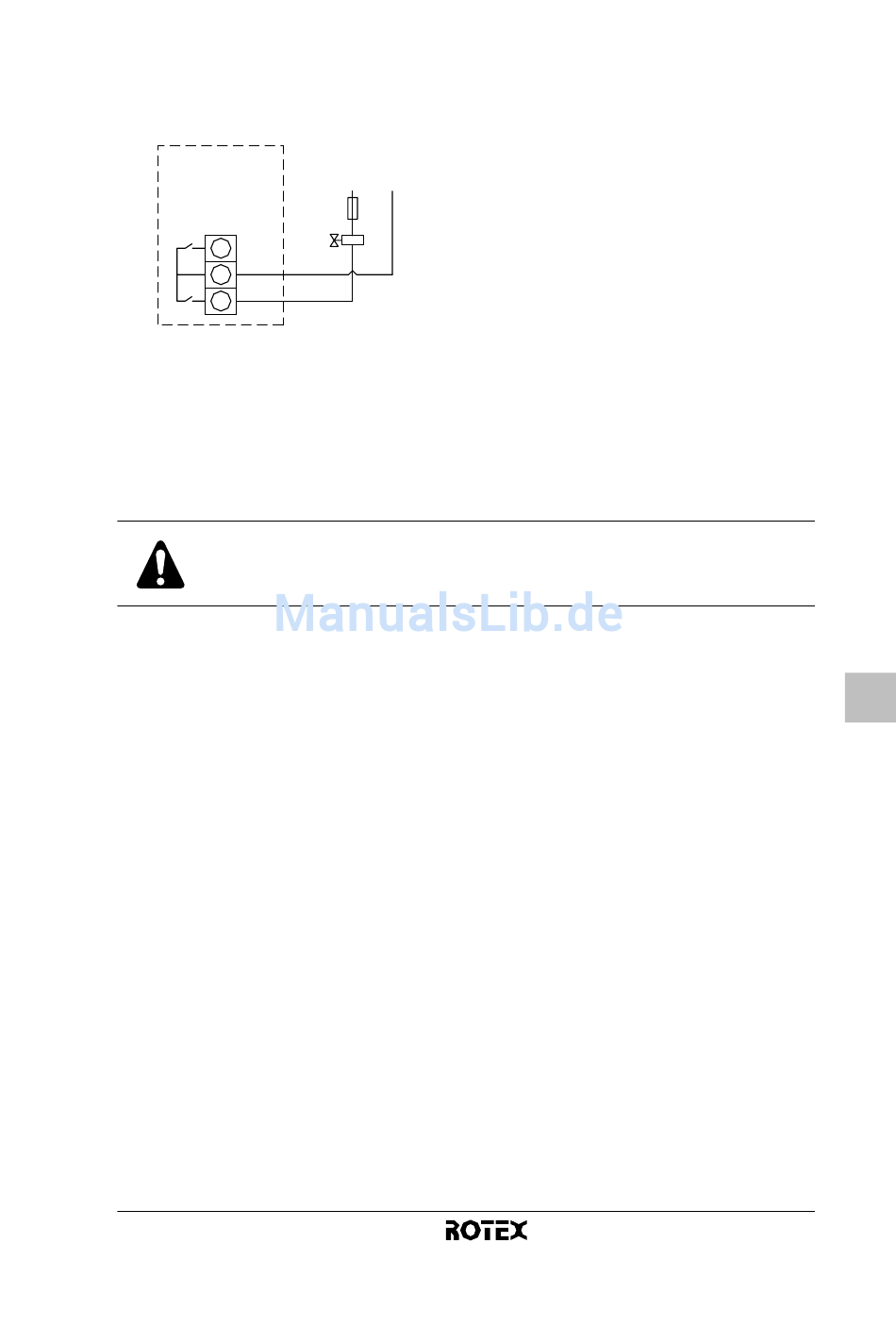

7b Bei Anschluss an das motorisierte Ventil die Anschlüsse am
motorisierten Ventil und am Thermostat wie unten gezeigt
vornehmen (bei Anwendungen, bei denen nur geheizt wird).
RKRTW
X1M
C
com
H
Die Relaisausgänge (H und C sind spannungsfreie
Kontakte) sind für eine Maximallast von 5 A - 230 V
Wechselspannung ausgelegt.
8 Den Thermostat
befestigen.
Achten Sie beim Befestigen darauf, dass die Kabel
nicht eingeklemmt werden.
9 Den transparenten Kabelschutz wieder an seine Platz
setzen und den Kabelschutz mit der Schraube befestigen.
10 Die Thermostat-Abdeckung wieder anbringen.
11 Von der LCD-Anzeige die Schutzfolie entfernen.
RKRTW
Raumthermostat
4PW50082-1
1N~50 Hz 230 VAC
L N
mit den mitgelieferten
Installationsanleitung
Schrauben
