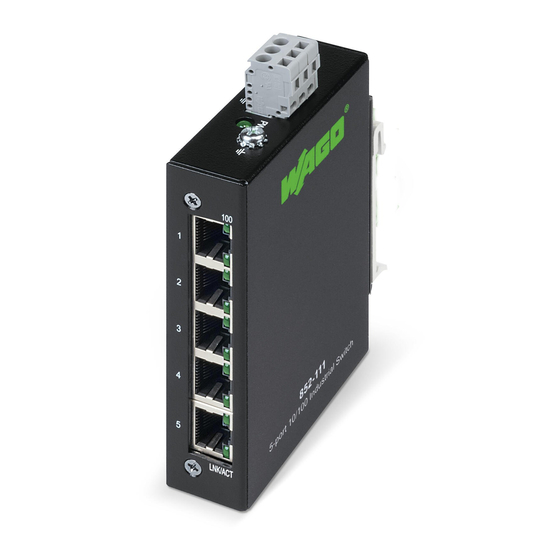

WAGO 852-111 Handbuch
Vorschau ausblenden
Andere Handbücher für 852-111:
- Installationsanleitung (2 Seiten) ,
- Handbuch (34 Seiten)
Verwandte Anleitungen für WAGO 852-111
Inhaltszusammenfassung für WAGO 852-111
- Seite 1 WAGO-ETHERNET-Zubehör 852 Handbuch 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Montage, Installation, Verwendung Version 1.1.0, gültig ab FW/HW-Version 01/06...
- Seite 2 WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch © 2015 by WAGO Kontakttechnik GmbH & Co. KG Alle Rechte vorbehalten. WAGO Kontakttechnik GmbH & Co. KG Hansastraße 27 D-32423 Minden Tel.: +49 (0) 571/8 87 – 0 Fax: +49 (0) 571/8 87 – 1 69 E-Mail: info@wago.com...
-
Seite 3: Inhaltsverzeichnis
WAGO-ETHERNET-Zubehör 852 Inhaltsverzeichnis 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Inhaltsverzeichnis Hinweise zu dieser Dokumentation ............5 Gültigkeitsbereich ..................5 Urheberschutz ................... 5 Symbole ..................... 6 Darstellung der Zahlensysteme ..............7 Schriftkonventionen .................. 7 Wichtige Erläuterungen ................8 Rechtliche Grundlagen ................8 2.1.1... - Seite 4 Inhaltsverzeichnis WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Geräte anschließen ..................28 6.1.1 Spannungsversorgung................. 28 Zubehör ....................... 29 Anhang ......................30 RJ-45-Kabel 100Base-TX ............... 30 Bohrschablone für Schraubbefestigung ..........31 Abbildungsverzeichnis ..................33 Tabellenverzeichnis ..................... 34 Handbuch Version 1.1.0, gültig ab FW/HW-Version 01/06...
-
Seite 5: Hinweise Zu Dieser Dokumentation
Bestimmungen abweicht, ist nicht gestattet. Die Reproduktion, Übersetzung in andere Sprachen sowie die elektronische und fototechnische Archivierung und Veränderung bedarf der schriftlichen Genehmigung der WAGO Kontakttechnik GmbH & Co. KG, Minden. Zuwiderhandlungen ziehen einen Schadenersatzanspruch nach sich. Handbuch... -
Seite 6: Symbole
Hinweise zu dieser Dokumentation WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Symbole GEFAHR Warnung vor Personenschäden! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod oder schwere Körperverletzung zur Folge haben wird, wenn sie nicht vermieden wird. GEFAHR Warnung vor Personenschäden durch elektrischen Strom! Kennzeichnet eine unmittelbare Gefährdung mit hohem Risiko, die Tod... -
Seite 7: Darstellung Der Zahlensysteme
WAGO-ETHERNET-Zubehör 852 Hinweise zu dieser Dokumentation 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Darstellung der Zahlensysteme Tabelle 1: Darstellungen der Zahlensysteme Zahlensystem Beispiel Bemerkung Dezimal Normale Schreibweise Hexadezimal 0x64 C-Notation Binär '100' In Hochkomma, '0110.0100' Nibble durch Punkt getrennt Schriftkonventionen Tabelle 2: Schriftkonventionen... -
Seite 8: Wichtige Erläuterungen
Rechtliche Grundlagen 2.1.1 Änderungsvorbehalt Die WAGO Kontakttechnik GmbH & Co. KG behält sich Änderungen, die dem technischen Fortschritt dienen, vor. Alle Rechte für den Fall der Patenterteilung oder des Gebrauchsmusterschutzes sind der WAGO Kontakttechnik GmbH & Co. KG vorbehalten. Fremdprodukte werden stets ohne Vermerk auf Patentrechte genannt. -
Seite 9: Richtlinien Und Bestimmungen Für Die Verwendung Der Industrial Switches
WAGO-ETHERNET-Zubehör 852 Wichtige Erläuterungen 852-111 5 Port 100BASE-TX Industrial-ECO-Switch 2.1.5 Richtlinien und Bestimmungen für die Verwendung der Industrial Switches Beachten Sie folgende für die Installation relevante Richtlinien und Bestimmungen: • Daten- und Netzleitungen müssen gemäß Richtlinien angeschlossen und installiert werden, damit Installationsfehler vermieden und Gefahren für die Mitarbeiter ausgeschlossen werden. -
Seite 10: Sicherheitshinweise
GEFAHR Nur in Gehäusen, Schränken oder elektrischen Betriebsräumen einbauen! WAGO-ETHERNET-Geräte der Serie 852 sind offene Betriebsmittel. Bauen Sie diese ausschließlich in abschließbaren Gehäusen, Schränken oder in elektrischen Betriebsräumen ein. Ermöglichen Sie nur autorisiertem Fachpersonal den Zugang mittels Schlüssel oder Werkzeug. - Seite 11 WAGO-ETHERNET-Zubehör 852 Wichtige Erläuterungen 852-111 5 Port 100BASE-TX Industrial-ECO-Switch ACHTUNG Nur mit zulässigen Materialien reinigen! Reinigen Sie verschmutzte Kontakte mit ölfreier Druckluft oder mit Spiritus und einem Ledertuch. ACHTUNG Kein Kontaktspray verwenden! Verwenden Sie kein Kontaktspray, da in Verbindung mit Verunreinigungen die Funktion der Kontaktstelle beeinträchtigt werden kann.
-
Seite 12: Spezielle Einsatzbestimmungen Für Ethernet-Geräte
Wichtige Erläuterungen WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Spezielle Einsatzbestimmungen für ETHERNET- Geräte Wo nicht speziell beschrieben, sind ETHERNET-Geräte für den Einsatz in lokalen Netzwerken bestimmt. Beachten Sie folgende Hinweise, wenn Sie ETHERNET-Geräte in Ihrer Anlage einsetzen: • Verbinden Sie Steuerungskomponenten und Steuerungsnetzwerke nicht mit einem offenen Netzwerk wie dem Internet oder einem Büronetzwerk. -
Seite 13: Einleitung
1 Industrial Eco Switch • Halterung der Tragschiene Industrial Ethernet-Technologie Das Switch-Angebot von WAGO sorgt für die Skalierbarkeit Ihrer Netzwerkinfrastruktur mit hervorragenden elektrischen und mechanischen Eigenschaften. Die robusten Geräte sind für den Industrieeinsatz ausgelegt und voll kompatibel zu den Standards IEEE802.3, 802.3u. -
Seite 14: Port-Geschwindigkeit Und Duplex-Modus
Einleitung WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch gesendet. Es wird nicht an die anderen Anschlüsse übertragen, wo es nicht gebraucht wird. Pakete, die zum Netzwerkbetrieb genutzt werden (z.B. gelegentliches Multicast-Paket), werden an alle Anschlüsse weitergeleitet. Der Industrial Switch arbeitet im Store-and-Forward-Switching-Modus. Somit werden fehlerhafte Pakete beseitigt und Spitzenleistungen können bei starkem... -
Seite 15: Gerätebeschreibung
Stabiles Metall-IP30-Gehäuse • Funktionsfähig bei Vibrationen/Erschütterungen Der 852-111 ist ein industrieller Ethernet-Switch mit 5 10/100 Base-TX-Ports, Auto-Negotiation und Auto-MDI/MDI-X-Erkennung an allen Ports. Durch die fünf Ports des Industrial Eco Switches können mehrere Segmente zur Reduzierung der Netzwerk-Überlastung gebildet werden und jedem Handbuch Version 1.1.0, gültig ab FW/HW-Version 01/06... - Seite 16 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Benutzerknoten eine eigene Bandbreite zugewiesen werden. Der Industrial Eco Switch 852-111 ist eine kostengünstige Lösung, um auf die wachsende Nachfrage nach IP-basierter industrieller Kommunikation reagieren zu können. Mit 5 unabhängigen 10/100 Fast Ethernet Switch-Ports eignet sich der Industrial Eco Switch 852-111, hervorragend für kleinere und mittlere Netzwerke.
-
Seite 17: Ansicht
WAGO-ETHERNET-Zubehör 852 Gerätebeschreibung 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Ansicht 4.1.1 Frontansicht Abbildung 1: Frontansicht des Industrial-ECO-Switches Tabelle 3: Legende zur Abbildung „Frontansicht des Industrial-ECO-Switches“ Position Beschreibung TX-port 100 Mbps LED TX port LNK/ACT LED TX-Ports (5) Handbuch Version 1.1.0, gültig ab FW/HW-Version 01/06... -
Seite 18: Draufsicht
Gerätebeschreibung WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch 4.1.2 Draufsicht Abbildung 2: Draufsicht des Industrial-ECO-Switches Tabelle 4: Legende zur Abbildung „Draufsicht des Industrial-ECO-Switches“ Position Beschreibung Stecker (Stiftleiste) für Spannungsversorgung (PWR) Primary-Power-LED Erdungsschraube Handbuch Version 1.1.0, gültig ab FW/HW-Version 01/06... -
Seite 19: Anschlüsse
WAGO-ETHERNET-Zubehör 852 Gerätebeschreibung 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Anschlüsse 4.2.1 Spannungsversorgung (PWR) Die Federleiste kann problemlos mit der auf der Oberseite des Industrial-ECO- Switches befindlichen 3-poligen Stiftleiste verbunden werden. Die Stiftleiste hat folgende Belegung: Abbildung 3: Anschluss Spannungsversorgung (PWR) Tabelle 5: Legende zur Abbildung „Anschluss Spannungsversorgung (PWR)“... -
Seite 20: 10/100Base-Tx
Gerätebeschreibung WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch 4.2.2 10/100BASE-TX Abbildung 4: 10/100BASE-T Die 10/100BASE-TX-Anschlüsse unterstützen die Netzwerkgeschwindigkeiten 10 Mbps und 100 Mbps und können im Halb- und im Vollduplex- Übertragungsmodus betrieben werden. Außerdem bieten die Anschlüsse eine automatische Crossover-Erkennung (Auto-MDI/MDI-X) und sind damit Plug- and-Play-fähig. -
Seite 21: Anzeigeelemente
WAGO-ETHERNET-Zubehör 852 Gerätebeschreibung 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Anzeigeelemente Der Industrial-ECO-Switch ist mit einer Versorgungs-LED („PWR“) sowie anschlussweise mit Netzwerk-LEDs („100“ bzw. „LNK/ACT“) ausgestattet. Anhand der Versorgungs-LED können Sie den Status des Industrial-ECO- Switches schnell erkennen, die Netzwerk-LEDs geben Auskunft über die Verbindungsaktionen. -
Seite 22: Netzwerk-Leds
Gerätebeschreibung WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch 4.3.2 Netzwerk-LEDs Abbildung 6: Netzwerk-LEDs Tabelle 7: Legende zur Abbildung „Netzwerk-LEDs“ Name Status Beschreibung Anschluss ist mit 1000 Mbps in Grün Betrieb. TX-port 100 Mbps LED Grün Datenverkehr wird über den Anschluss (1 LED für jeden... -
Seite 23: Technische Daten
WAGO-ETHERNET-Zubehör 852 Gerätebeschreibung 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Technische Daten 4.4.1 Gerätedaten Tabelle 8: Technische Daten – Gerätedaten Breite Wandbefestigung 97 mm Tragschienenbefestigung 23,4 mm Höhe Wandbefestigung 23,4 mm Tragschienenbefestigung 73,8 mm (ab Oberkante Tragschiene) Tiefe Wandbefestigung 109,2 mm Tragschienenbefestigung... -
Seite 24: Umweltbedingungen
Gerätebeschreibung WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch 4.4.5 Umweltbedingungen Tabelle 12: Technische Daten – Umweltbedingungen Betriebstemperatur -40 °C ... +70 °C Betriebstemperatur DNV -25 °C ... +70 °C Betriebstemperatur UL -40 °C ... +60 °C Lagertemperatur -40 °C ... +80 °C... -
Seite 25: Zulassungen
WAGO-ETHERNET-Zubehör 852 Gerätebeschreibung 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Zulassungen Folgende Zulassungen wurden für das WAGO-ETHERNET-Zubehör „5 Port 100BASE-TX Industrial-ECO-Switch“ (852-111) erteilt: Konformitätskennzeichnung UL508 Folgende Schiffszulassungen wurden für das WAGO-ETHERNET-Zubehör „5 Port 100BASE-TX Industrial-ECO-Switch“ (852-111) erteilt: Temperature D Humidity B DNV (Det Norske Veritas) -
Seite 26: Montieren
Montieren WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Montieren Montageort Die Auswahl des Installationsortes kann die Leistung des Industrial Eco Switches sehr beeinflussen. Wir empfehlen, bei der Auswahl eines Standortes folgende Regeln zu berücksichtigen: • Installieren Sie den Industrial Eco Switch an einem geeigneten Standort. Im Kapitel „Technische Daten“... -
Seite 27: Schraubbefestigung
WAGO-ETHERNET-Zubehör 852 Montieren 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Abbildung 8: Aufrasten auf Tragschiene 1 Abbildung 9: Aufrasten auf Tagschiene 2 Schraubbefestigung Der Industrial Eco Switch kann durch die auf der Seite befindlichen Bohrlöcher direkt auf einer ebenen Fläche montiert werden. -
Seite 28: Geräte Anschließen
Geräte anschließen WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Geräte anschließen 6.1.1 Spannungsversorgung Der Industrial-ECO-Switch verwendet eine Gleichstromversorgung, die für 18 ... 30 V ausgelegt ist. Die primäre Netzverbindung wird über eine 3-polige Steckverbindung hergestellt, die sich an der Oberseite des Industrial Eco Switches befindet. -
Seite 29: Zubehör
WAGO-ETHERNET-Zubehör 852 Zubehör 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Zubehör Tabelle 13: Zubehör Bezeichnung Bestellnummer Tragschienenadapter 852-9101 Der Tragschienenadapter 852-9101 ist erforderlich für die DNV-normkonforme Montage des „5 Port 100BASE-TX Industrial-ECO-Switch“ (852-111). Handbuch Version 1.1.0, gültig ab FW/HW-Version 01/06... -
Seite 30: Anhang
Anhang WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Anhang RJ-45-Kabel 100Base-TX Verwenden Sie beim Anschließen Ihrer Netzwerkgeräte standardmäßige Kategorie 5-Kabel für 100Base-TX. Die Anschlussbelegung ist wie folgt: Tabelle 14: RJ-45 Kabel Kontakt Bezeichnung Paar Farben Weiß/Orange Orange Weiß/Grün Nicht belegt... -
Seite 31: Bohrschablone Für Schraubbefestigung
WAGO-ETHERNET-Zubehör 852 Anhang 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Bohrschablone für Schraubbefestigung Der Industrial-ECO-Switch kann durch die auf der Seite befindlichen Bohrungen senkrecht oder waagerecht montiert werden. Nutzen Sie für die Markierung der Bohrungen die unten abgebildete Bohrschablone. Abbildung 10: Bohrschablone Handbuch Version 1.1.0, gültig ab FW/HW-Version 01/06... - Seite 32 Anhang WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Handbuch Version 1.1.0, gültig ab FW/HW-Version 01/06...
-
Seite 33: Abbildungsverzeichnis
WAGO-ETHERNET-Zubehör 852 Abbildungsverzeichnis 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Abbildungsverzeichnis Abbildung 1: Frontansicht des Industrial-ECO-Switches ........17 Abbildung 2: Draufsicht des Industrial-ECO-Switches ........18 Abbildung 3: Anschluss Spannungsversorgung (PWR) ........19 Abbildung 4: 10/100BASE-T ................20 Abbildung 5: Versorgungs-LED ................21 Abbildung 6: Netzwerk-LEDs ................ -
Seite 34: Tabellenverzeichnis
Tabellenverzeichnis WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Tabellenverzeichnis Tabelle 1: Darstellungen der Zahlensysteme ............7 Tabelle 2: Schriftkonventionen ................7 Tabelle 3: Legende zur Abbildung „Frontansicht des Industrial-ECO-Switches“ 17 Tabelle 4: Legende zur Abbildung „Draufsicht des Industrial-ECO-Switches“ ... 18 Tabelle 5: Legende zur Abbildung „Anschluss Spannungsversorgung (PWR)“... - Seite 35 WAGO-ETHERNET-Zubehör 852 852-111 5 Port 100BASE-TX Industrial-ECO-Switch Handbuch Version 1.1.0, gültig ab FW/HW-Version 01/06...
- Seite 36 WAGO Kontakttechnik GmbH & Co. KG Postfach 2880 • D-32385 Minden Hansastraße 27 • D-32423 Minden Telefon: 05 71/8 87 – 0 Telefax: 05 71/8 87 – 1 69 E-Mail: info@wago.com Internet: http://www.wago.com...
