Buep 19e-Direkt Treiber
D4
Kommunikation
Adapterkabel PCS 706
© Systeme Lauer GmbH & Co KG • Kelterstr.59 • 72669 Unterensingen • Tel. (07022) 96 60-0 • Fax (07022) 96 60-103

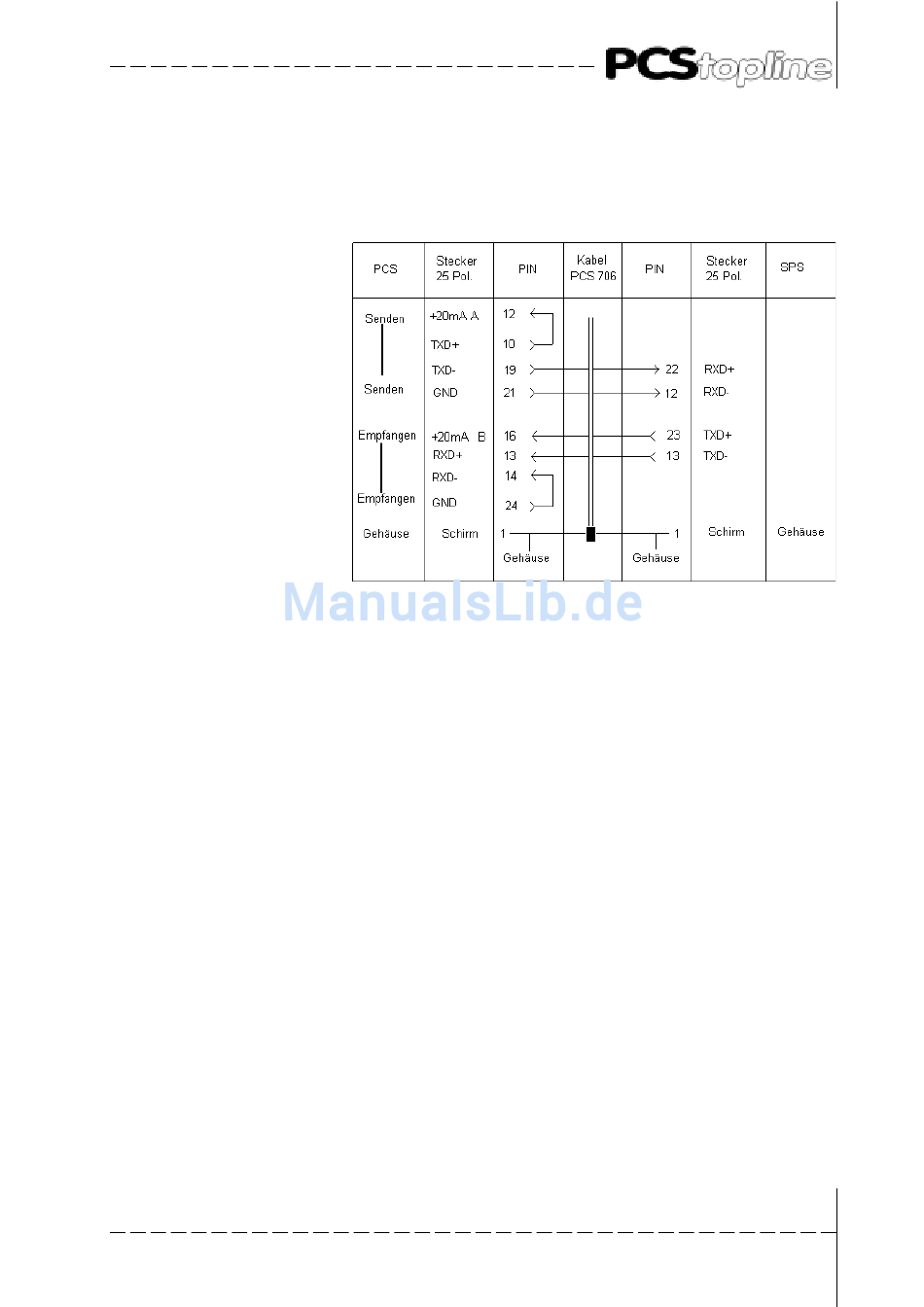

Verbindung PCS - SPS über TTY Schnittstelle
Schirmung des Adapterkabels
Der Schirm sollte beidseitig an einem metallisierten Steckergehäuse an-
geschlossen sein. Bei Verwendung von nichtmetallisierten Stecker-
gehäusen kann der Schirm auch an Pin 1 angeschlossen werden; ist
aber aus störtechnischen Gründen nicht zu empfehlen, da die Daten-
leitungen möglichst vollständig durch den Schirm bedeckt sein sollen!
Durch die beidseitige Erdung ist jedoch zu beachten, daß unter Umstän-
den (wegen Erdpotentialverschiebungen) eine Potentialausgleichsleitung
von mindestens dem 10-fachen Querschnitt des Schirmes erforderlich
ist.
Grund: Ausgleichsströme sollen möglichst nicht über den Kabelschirm
abfließen, insbesondere, wenn PCS und SPS nicht mit dem gleichen
Massepunkt verbunden sind. Dies ist zum Beispiel der Fall, wenn PCS
und SPS nicht in einem Schaltschrank untergebracht sind.
