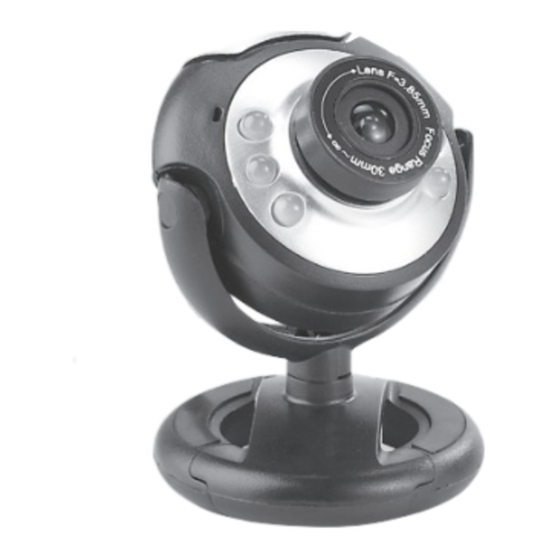

- Seite 1 Hochauflösende USB-Webcam mit 6 LEDs, HD-Video (1280 × 1024 Pixel) Bedienungsanleitung PX-8311-675...
- Seite 2 Informationen und Antworten auf häufige Fragen (FAQs) zu vielen unserer Produkte sowie ggfs. aktualisierte Handbücher finden Sie auf der Internetseite: www.somikon.de Geben Sie dort im Suchfeld die Artikel- nummer oder den Artikelnamen ein.
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS IHRE NEUE USB-WEBCAM ......4 Lieferumfang ............4 Systemanforderungen ........4 WICHTIGE HINWEISE ZU BEGINN ....5 Sicherheitshinweise ......... 5 Wichtige Hinweise zur Entsorgung .... 6 Konformitätserklärung ........7 INSTALLATION DER SOFTWARE ....8 VERWENDUNG DER KAMERA ....11 VERWENDUNG DER SOFTWARE .... -
Seite 4: Ihre Neue Usb-Webcam
IHRE NEUE USB-WEBCAM Sehr geehrte Kundin, sehr geehrter Kunde, vielen Dank für den Kauf dieser hochauflö- senden USB-Webcam mit 6 LEDs, mit der sie Filmsequenzen aufzeichnen, Schappschüsse machen oder chatten können. Bitte lesen Sie diese Bedienungsanleitung und befolgen Sie die aufgeführten Hinweise und Tipps, damit Sie Ihre hochauflösende USB-Webcam optimal einsetzen können. -
Seite 5: Wichtige Hinweise Zu Beginn
Festplattenspeicher • DirectX-9.0-fähige Grafikkarte • Windows XP/Vista/7 • CD/DVD-Laufwerk • USB-Schnittstelle WICHTIGE HINWEISE ZU BEGINN Sicherheitshinweise • Diese Bedienungsanleitung dient dazu, Sie mit der Funktionsweise dieses Pro- duktes vertraut zu machen. Bewahren Sie diese Anleitung daher gut auf, damit Sie jederzeit darauf zugreifen können. -
Seite 6: Wichtige Hinweise Zur Entsorgung
aus bereits geringer Höhe beschädigt werden. • Halten Sie das Produkt fern von Feuchtig- keit und extremer Hitze. • Tauchen Sie das Produkt niemals in Was- ser oder andere Flüssigkeiten. • Technische Änderungen und Irrtümer vorbehalten! Wichtige Hinweise zur Entsorgung Dieses Elektrogerät gehört NICHT in den Hausmüll. -
Seite 7: Konformitätserklärung
Konformitätserklärung Hiermit erklärt PEARL.GmbH, dass sich das Produkt PX-8311 in Übereinstimmung mit der RoHs-Richtlinie 2011/65/EU und der R&TTE-Richtlinie 2014/53/EU befindet. Qualitätsmanagement Dipl. Ing. (FH) Andreas Kurtasz 15. 06. 2016 Die ausführliche Konformitätserklärung fin- den Sie unter www.pearl.de/support. Geben Sie dort im Suchfeld die Artikelnummer PX-8311 ein. -
Seite 8: Installation Der Software
INSTALLATION DER SOFTWARE 1. Schließen Sie die USB-Kamera an einen freien USB-Anschluss Ihres PCs an. 2. Legen Sie die mitgelieferte CD in das CDLaufwerk Ihres Computers ein. 3. Öffnen Sie die Anwendung „setup.exe“ auf der CD. 4. Der Installationsassistent begrüßt Sie. - Seite 9 5. Bestätigen Sie den Installationsvor- gang der Software und klicken Sie auf Installieren. 6. Klicken Sie nach erfolgter Installation auf Fertig stellen.
- Seite 10 7. Die Kamera-Software wurde vollständig installiert. Die Kamera kann jetzt verwen- det werden. Auf dem Desktop finden Sie das Symbol der Kamera-Software.
-
Seite 11: Verwendung Der Kamera
VERWENDUNG DER KAMERA Starten Sie die Software „AmCap“, um eine Vorschau des Kamerabildes anzuzeigen. Wird das Bild nur schemenhaft und verschwom- men angezeigt, müssen Sie zunächst das Objektiv durch Drehen scharf stellen. Drücken Sie auf die Taste an der Oberseite der Kamera, um einen Schnappschuss zu machen. -
Seite 12: Das Menü „Devices
• Klicken Sie auf „Allocate File Space…“, um die Größe des Videos zu bestimmen. • Klicken Sie auf „Save Captured Video…“, um ein aufgenommenes Video zu speichern. • Klicken Sie auf „Exit“, um das Programm zu verlassen. Das Menü „Devices“ •... - Seite 13 Vorschau des aktuellen Kamerabildes zu erhalten. • Klicken Sie auf „Video Capture Fil- ter“, um Rahmen oder Effekte in das Bild einzubauen und den Weißabgleich anzupassen.
- Seite 14 • Klicken Sie auf „Video Capture Pin“, um das Ausgabeformat, das Farbspektrum und die Ausgabegröße einzustellen. HINWEIS: Die maximale Ausgabegröße beträgt 1280 × 1024 Pixel (1,3 Megapixel).
-
Seite 15: Das Menü „Capture
Das Menü „Capture“ • Klicken Sie auf „Start Capture“, um eine Aufnahme zu beginnen. • Klicken Sie auf „Stop Capture“, um eine Aufnahme zu beenden. • Klicken Sie auf „Set Frame Rate“, um die Anzahl der Aufnahmen pro Sekunde einzustellen. •... -
Seite 16: Problemlösungen
PROBLEMLÖSUNGEN Das USB-Gerät wird nicht erkannt. 1. Überprüfen Sie, ob das Gerät eingeschal- tet ist. 2. Überprüfen Sie, ob Ihr Computer die Systemvoraussetzungen (siehe Seite 5) erfüllt. 3. Trennen Sie das Gerät von Ihrem Com- puter. Starten Sie Ihr Betriebssystem neu und schließen Sie das Gerät erneut an. - Seite 17 Gerät direkt an einen der USB-Ports Ihres Motherboards an. 8. Versichern Sie sich, dass Sie das Gerät in denselben USB-Port eingesteckt haben wie bei der Installation der Gerätetreiber. 9. Deinstallieren Sie die Gerätetreiber und installieren Sie diese neu. 10. Überprüfen Sie, ob der USB-Port Ihres Computers funktioniert.
- Seite 18 Wählen Sie „Energieverwaltung“ und ent- fernen Sie den Haken im oberen Feld. Windows versucht das Gerät jedes Mal, wenn es angeschlossen wird, neu zu installieren. 1. Überprüfen Sie, ob die passenden Geräte- treiber installiert sind. 2. Versichern Sie sich, dass Sie das Gerät in denselben USB-Port eingesteckt haben, den Sie auch bei der Installation verwen- det haben.
-
Seite 19: Technische Daten
TECHNISCHE DATEN Stromversorgung 5 V DC Kamera 1,3 MP Sensor-Typ CMOS Anzahl HighPower-LEDs 6, dimmbar Auflösung 1280 × 1024 Pixel (HD) Bildrate 30 Bilder / Sek. 360° drehbar Panorama-Gelenk 180° neigbar Manueller Fokus 30 mm bis unendlich Bildwinkel 62° Weißabgleich Automatisch Belichtungskontrolle Automatisch... - Seite 20 Kundenservice: 07631 / 360 - 350 Importiert von: PEARL.GmbH PEARL-Straße 1–3 D-79426 Buggingen © REV2 / 15. 06. 2016 - EB//EX:MH//BS/DF//MF...
