Inhaltszusammenfassung für Dynacord DSA 8405
- Seite 1 OWNER’S MANUAL BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
DSA 8405 ........ -
Seite 3: Important Safety Instructions
EVI Audio GmbH products: Telex, Dynacord, ElectroVoice, Midas Consoles, KlarkTeknik and RTS. Arrangements are made with the dealer where you purchased the equipment from, for the returning of all unusable equipment at no cost, to the fac- tory in Straubing, for environmental protective disposal. -
Seite 4: Introduction
DIGITAL SYSTEM AMPLIFIER 1 Introduction Dynacord‘s new high efficiency DIGITAL SYSTEM AMPLIFIER series combine uncompromising audio performance with the highest reliabilty. 1.1 Unpacking and Inspection Carefully open the packaging and take out the power amplifier. Inspect the power amp’s enclosure for damages that might have occured during transportation. - Seite 5 DIGITAL SYSTEM AMPLIFIER that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television reception, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures: •...
-
Seite 6: Installation

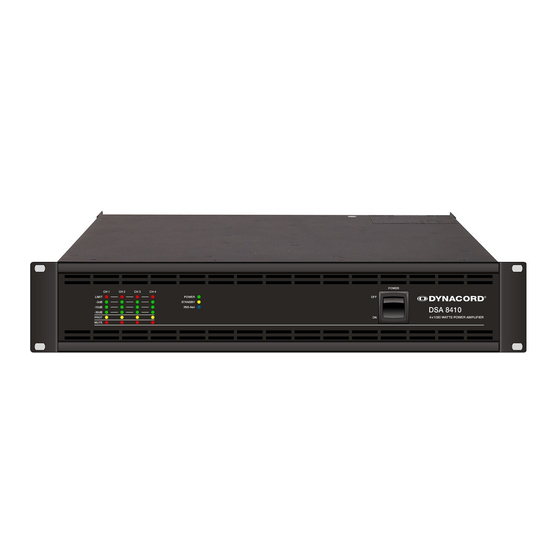

DIGITAL SYSTEM AMPLIFIER 2 Installation 2.1 Controls, Indicators and Connections Front View Level Indicators for each channel Protection Indicator (PROT) for each channel Muting Indicator (MUTE) for each channel Power On/Off Indicator (POWER) Standby Indicator (STANDBY) Remote Amplifier Indicator (IRIS-Net) Mains Switch Rear View Mains Input... -
Seite 7: Operating Voltage
2.5 Ventilation As with all Dynacord power amps with fan cooling, the airflow direction is front-to-rear, obviously because there is more cold air outside of the rack case than inside. The power amplifier remains cooler and dissipating the developing waste heat in a specific direction gets easier. -
Seite 8: Fan Cooling
The MODE switch on the power amp‘s rear panel defines how the audio inputs handle the input signals. The amplifier types DSA 8405 and DSA 8410 allow the configuration of audio inputs CH 1/CH 2 or CH 3/CH 4, the amplifier type DSA 8805 additionally allows configuration of audio CH 5/CH 6 or CH 7/CH 8. - Seite 9 100 V 4 Ω 8 Ω 1000 W at 140 V (≈20 Ω) 1000 W at 200 V (≈40 Ω) DSA 8405 4 Ω 8 Ω 2000 W at 140 V (≈10 Ω) 2000 W at 200 V (≈20 Ω) DSA 8410 4 Ω...
-
Seite 10: Selecting The Mode Of Output (Output)
DIGITAL SYSTEM AMPLIFIER 2.7 Selecting the Mode of Output (OUTPUT) Different output modes are available for the amplifier‘s output channels. Each channel can be switched to high impedance mode (HZ) for driving 70 V or 100 V loudspeakers without output transformers (Direct Drive). In DUAL or PARALLEL mode each output channel‘s OUTPUT setting can be independently set. -
Seite 11: Variable Load Drive (Vld)
In this case the maximum number of loudspeakers connected to an output channel is only limited by the amplifier‘s output power (500 W for DSA 8405/8805 or 1000 W for DSA 8410). This mode should be used if the distance between amplifier and speaker is larger than 50 metres (approx. -
Seite 12: Power On Delay
DIGITAL SYSTEM AMPLIFIER not affected by VLD. Power amplifier channels behave as described in chapter 2.7. The use of VLD considerably expands the adaptability of a power amplifier. Table 2.4 lists some application examples of VLD. 2 Ω 4 Ω 8 Ω... -
Seite 13: Audio Cabling
DIGITAL SYSTEM AMPLIFIER 2.10 Audio Cabling Input Inputs are electronically balanced. Whenever possible, using balanced audio signal feeds at the input of the power amplifier is always preferred. Unbalanced connections should only be used if the cables are very short and no interfering signals are to be expected in the vicinity of the power amplifier. -
Seite 14: Operation
DIGITAL SYSTEM AMPLIFIER 3 Operation 3.1 Volume Control In DUAL and PARALLEL mode, the level controls LEVEL on the power amp’s rear panel are used to control the amplification of the corresponding channel. The scale values are given in dB. Turning the control to the right increases and turning it to the left decreases the volume. -
Seite 15: Options
Control outputs (GPO's) allow the connection of external components, which, for example, are used to signal specific states to peripheral equipment. For further details about configuration, control and monitoring of amps with installed RCM-810 modules, please refer to the documentation of IRIS-Net. The latest version of IRIS-Net is available at www.dynacord.com. Owner‘s Manual... -
Seite 16: Controls And Connections
DIGITAL SYSTEM AMPLIFIER Controls and Connections Illustration 4.1: Controls and Connections of the RCM-810 1 INIT button The INIT button allows resetting the RCM-810 to factory settings. Press the button for at least 3 seconds using e.g. a small screwdriver. Table 4.1 lists the factory settings of the RCM-810 module. CAUTION: All RCM-810 parameters configured via IRIS-Net are discarded when pressing the INIT button. - Seite 17 DIGITAL SYSTEM AMPLIFIER 3 STATUS LED The STATUS LED is for monitoring the communication on the CAN bus. The LED blinks rhythmically every 3 seconds, when the module’s address is set to “00“, which means that it is disconnected from the CAN bus and software control.
- Seite 18 DSA 8405 ........
- Seite 19 EU-Staaten bitten wir Sie, sich an Ihren örtlichen Händler zu wenden. Wir haben ein eigenes System zur Verarbeitung elektronischer Abfälle und gewährleisten die kosten- freie Entgegennahme aller Produkte der EVI Audio GmbH: Telex, Dynacord, ElectroVoice, Midas Consoles, KlarkTeknik und RTS. Wir haben mit dem Händler, bei dem Sie Ihr Produkt gekauft haben, eine Vereinbarung getroffen, dass alle nicht mehr verwenbaren Geräte zur umweltgerech-...
-
Seite 20: Einführung
DIGITAL SYSTEM AMPLIFIER 1 Einführung Mit den Endstufen der DSA-Serie von Dynacord beginnt ein neues Zeitalter in der Endstufen-Technologie. Die hocheffiziente Technik der DSA-Endstufe liefert kompromisslose Audioperformance bei geringem Gewicht und höchster Zuverlässigkeit. 1.1 Auspacken und Überprüfen Öffnen Sie die Verpackung und entnehmen Sie die Endstufe. Überprüfen Sie die Endstufe auf äußere Beschädigungen, die während des Transports zu Ihnen aufgetreten sein könnten. -
Seite 21: Installation
DIGITAL SYSTEM AMPLIFIER 2 Installation 2.1 Bedienelemente, Anzeigen und Anschlüsse Frontseite Pegelanzeige für Kanäle 1 bis 4 (DSA 8405/8410) bzw. 8 (DSA 8805) Anzeige Schutzschaltung (PROT) Anzeige Stummschaltung (MUTE) Anzeige Betrieb (POWER) Anzeige Standby (STANDBY) Anzeige Remote Amplifier (IRIS-Net) Netzschalter Rückseite... -
Seite 22: Betriebsspannung
Abbildung 2.1: Befestigung der Endstufe bei Rackeinbau 2.5 Kühlung Bei allen lüftergekühlen Endstufen von Dynacord strömt die Luft von der Frontseite zur Rückseite, da kühle Frischluft eher außerhalb des Racks zur Verfügung steht als innerhalb. Die Endstufe bleibt kühler und die entstehende Abwärme kann gezielter abgeführt werden. -
Seite 23: Wahl Der Betriebsart (Mode)
Die Stellung des MODE Schalters an der Rückseite der Endstufe bestimmt die Schaltung der Audioeingänge. Bei den Endstufen-Typen DSA 8405 und DSA 8410 kann die Schaltung der Audioeingänge CH 1/CH 2 bzw. CH 3/CH 4 konfiguriert werden, beim Endstufen-Typ DSA 8805 sind zusätzlich die Audioeingänge CH 5/CH 6 bzw. CH 7/CH 8 konfigurierbar. In den folgenden Beschreibungen der Schalterstellungen DUAL, PARALLEL bzw. - Seite 24 100 V 4 Ω 8 Ω 1000 W an 140 V (≈20 Ω) 1000 W an 200 V (≈40 Ω) DSA 8405 4 Ω 8 Ω 2000 W an 140 V (≈10 Ω) 2000 W an 200 V (≈20 Ω) DSA 8410 4 Ω...
-
Seite 25: Wahl Des Ausgangs-Modus (Output)
DIGITAL SYSTEM AMPLIFIER 2.7 Wahl des Ausgangs-Modus (OUTPUT) Die Endstufenkanäle der Endstufen DSA 8405/8410/8805 können auf verschiedene Ausgangsmodi umgeschaltet werden. Bei Bedarf kann jeder Kanal einzeln auf Hochimpedanzbetrieb (HZ) umgeschaltet werden, um 70 V und 100 V Lautsprecherlinien direkt ohne Ausgangsübertrager (Direct Drive) anzutreiben. In den Betriebsarten DUAL und PARALLEL eines Ausgangskanal-Paares können die Ausgangs-Modi der Ausgangskanäle unabhängig voneinander eingestellt werden. -
Seite 26: Variable Load Drive (Vld)
(z.B. RCM-810) kann mittels Variable Load Drive (VLD) die Ausgangsleistung der einzelnen Verstärkerkanäle frei programmiert werden. Bei den Endstufen-Typen DSA 8405 und DSA 8805 kann pro Kanal die Ausgangsleistung im Bereich von 100 W bis 500 W für eine Last von 2 Ω bis 10 Ω frei gewählt werden. Beim Endstufen-Typ DSA 8410 kann pro Kanal die Ausgangsleistung im Bereich von 100 W bis 1000 W für eine Last von 2 Ω... -
Seite 27: Einschaltverzögerung
DIGITAL SYSTEM AMPLIFIER und 100 V verhalten sich unverändert wie in Kapitel 2.7 beschrieben. Durch die Verwendung von VLD erweitern sich die Anpassungsmöglichkeiten der Endstufe beträchtlich. Einige Anwendungsfälle von VLD finden sich in Tabelle 2.4. 2 Ω 4 Ω 8 Ω 2 Ω... -
Seite 28: Audio Verkabelung
DIGITAL SYSTEM AMPLIFIER 2.10 Audio Verkabelung Eingang Die Phoenix-Eingänge INPUT sind elektronisch symmetrisch ausgelegt. Wenn möglich, sollte stets ein symmetrisches Audiosignal am Eingang der Endstufe verwendet werden. Falls das/die Anschlusskabel sehr kurz sind und keine Störsignale in der Umgebung der Endstufe zu erwarten sind, kann auch ein unsymmetrisches Signal angeschlossen werden. In diesem Fall ist es zwingend erforderlich eine Brücke im Eingangsstecker zwischen Schirm und dem invertierenden Eingang zu schalten, da ansonsten ein Pegelverlust von 6 dB auftreten kann. -
Seite 29: Betrieb
DIGITAL SYSTEM AMPLIFIER 3 Betrieb 3.1 Eingangspegel-Regler In den Betriebsarten DUAL und PARALLEL regeln die Eingangspegel-Regler LEVEL an der Rückseite der Endstufe die Verstärkung des jeweiligen Kanals. Die Skala ist in dB angegeben. Drehung nach rechts erhöht die Lautstärke, Drehung nach links verringert die Lautstärke. In der Betriebsart BRIDGED eines Ausgangskanal-Paares regelt nur der Drehknopf des Kanals mit ungerader Nummer (also 1, 3, 5 bzw. -
Seite 30: Optionen
Sämtliche Details zur Konfiguration, Steuerung und Überwachung von Verstärkern mit eingebauten RCM-810 Modulen sind in der Dokumentation der Software IRIS-Net enthalten. Die aktuellste Version von IRIS-Net erhalten Sie stets auf www.dynacord.de. Bedienelemente und Anschlüsse Abbildung 4.1: Bedienelemente und Anschlüsse des RCM-810... - Seite 31 DIGITAL SYSTEM AMPLIFIER 1 INIT-Taste Die INIT-Taste erlaubt das Rücksetzen des RCM-810 auf die Werkseinstellungen. Betätigen Sie hierzu die Taste z. B. mit einem kleinen Schraubenzieher für mindestens 3 Sekunden. Tabelle 4.1 zeigt die zurückgesetzten Parameter. ACHTUNG: Alle Einstellungen des RCM-810, die Sie in IRIS-Net vorgenommen haben, werden bei Betätigung der INIT-Taste gelöscht.
- Seite 32 DIGITAL SYSTEM AMPLIFIER 4 REMOTE CAN BUS-Anschlüsse Das RCM-810-Modul besitzt zwei RJ-45-Buchsen für den REMOTE CAN BUS. Die Buchsen sind parallel geschaltet und dienen als Eingang und zum Weiterschleifen des Remote-Netzwerkes. Zur Verkabelung innerhalb des Racks können handelsübliche RJ-45-Netzwerkkabel verwendet werden. Bei größeren Leitungslängen sind die CAN-Richtlinien zu beachten.
-
Seite 33: Specifications/Technische Daten
DIGITAL SYSTEM AMPLIFIER Specifications/Technische Daten DSA 8405 Amplifier at rated conditions, all channels driven, rated loads, unless otherwise specified. Low Impedance Mode High Impedance Mode Load Impedance 2 Ω 4 Ω 8 Ω 70 V / 10 Ω 100 V / 20 Ω... -
Seite 34: Dsa 8410
DIGITAL SYSTEM AMPLIFIER DSA 8410 Amplifier at rated conditions, all channels driven, rated loads, unless otherwise specified. Low Impedance Mode High Impedance Mode Load Impedance 2 Ω 4 Ω 8 Ω 70 V / 5 Ω 100 V / 10 Ω 500 W Maximum Midband Output Power 1000 W... -
Seite 35: Dsa 8805
DIGITAL SYSTEM AMPLIFIER DSA 8805 Amplifier at rated conditions, all channels driven, rated loads, unless otherwise specified. Low Impedance Mode High Impedance Mode Load Impedance 2 Ω 4 Ω 8 Ω 70 V / 10 Ω 100 V / 20 Ω 250 W Maximum Midband Output Power 500 W... -
Seite 36: Mains Operation & Resulting Temperature
DIGITAL SYSTEM AMPLIFIER 5.1 Mains Operation & Resulting Temperature DSA 8405 Output BTU/hr mains mains mains Mode in V in A in W in W Idle 2 Ω 4x63 1/8 Max. Output Power @ 2 Ω 4 Ω 4x63 1/8 Max. Output Power @ 4 Ω... - Seite 37 DIGITAL SYSTEM AMPLIFIER DSA 8805 Output BTU/hr mains mains mains Mode in V in A in W in W Idle 2 Ω 8x63 1454 1/8 Max. Output Power @ 2 Ω 4 Ω 8x63 1215 1/8 Max. Output Power @ 4 Ω 70 V / 100 V 8x63 1010...
-
Seite 38: Block Diagram / Blockschaltbild
DIGITAL SYSTEM AMPLIFIER Block Diagram / Blockschaltbild Owner‘s Manual / Bedienungsanleitung... -
Seite 39: Dimensions / Abmessungen
DIGITAL SYSTEM AMPLIFIER 5.2 Dimensions / Abmessungen Owner‘s Manual / Bedienungsanleitung... - Seite 40 DIGITAL SYSTEM AMPLIFIER Americas Asia & Pacific Rim Bosch Communications Systems Japan: EVI Audio Japan Ltd. 12000 Portland Ave South 5-3-8 Funabashi, Setagaya-Ku Burnsville, MN 55337, USA Tokyo, Japan 156-0055 USA: Phone:1-800-392-3497 Phone: +81 3-5316-5020 Fax: 1-800-955-6831 Fax: +81 3-5316-5031 Canada: Phone: 1-866-505-5551 China:...
