Seite 1: Bedienungsanleitung

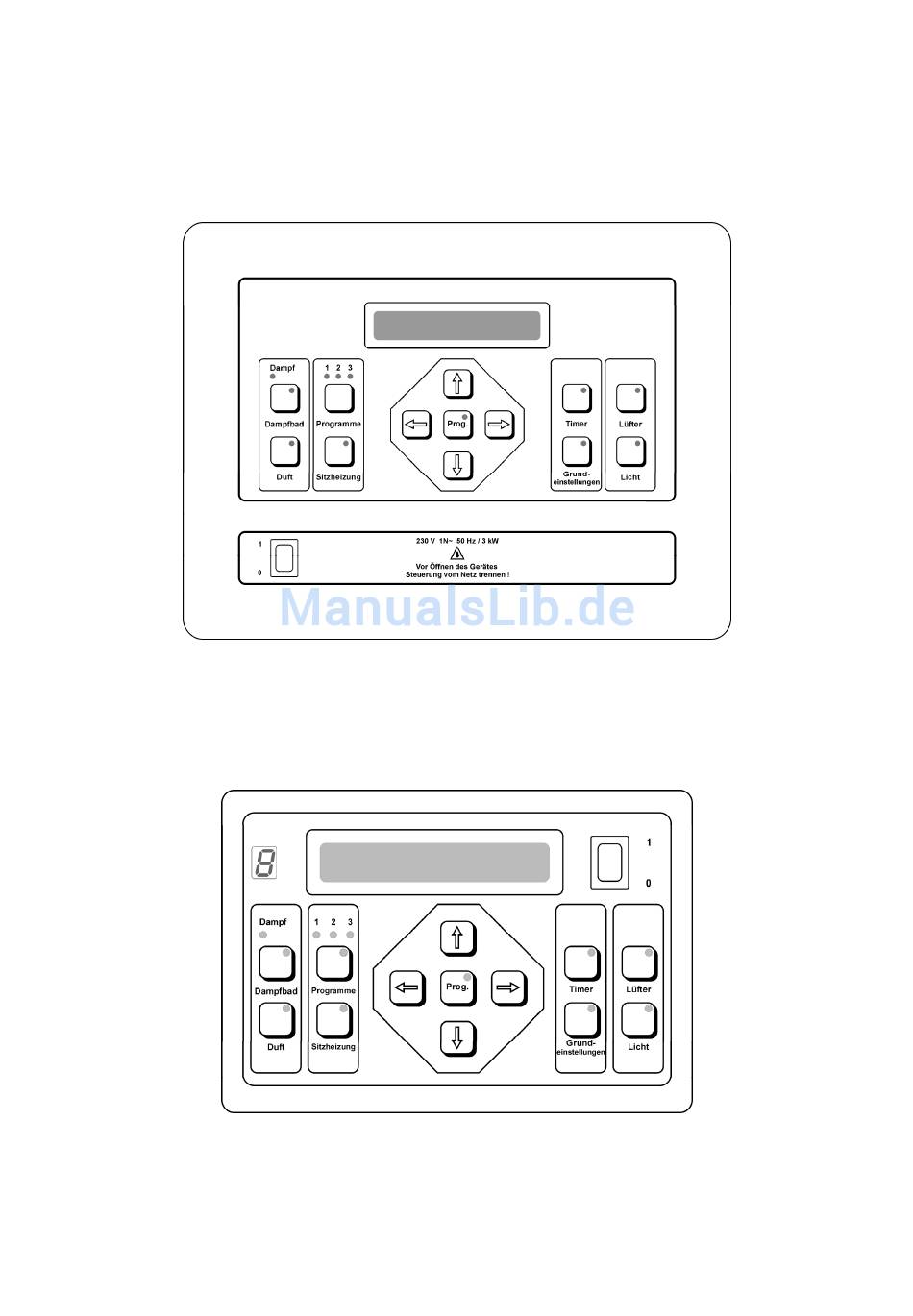

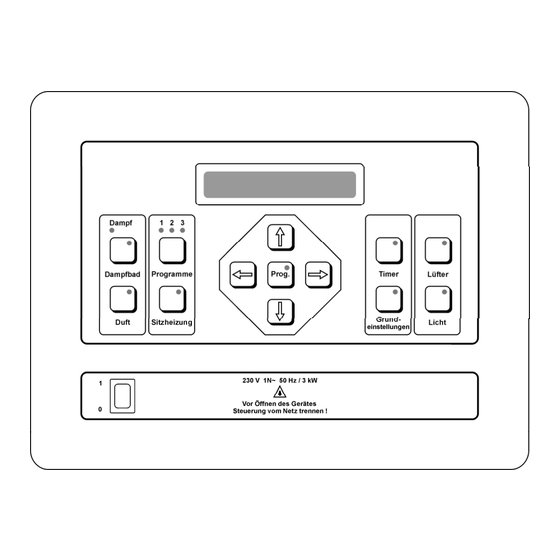

Bedienungsanleitung Dampfbadsteuerung FDA422 Dampfbadsteuerung mit Ferntastatur FDA422-FFT 01.2006 00296-FDA4-FAS... -
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung ..................1 Sicherheitshinweise ................3 Einschalten der Steuerung ..............4 Tastenfunktionen ..................4 Betriebsart Dampfbad ................5 4.1 Dampfbad einstellen..................5 4.2 Dampfbad beenden..................6 Funktion Duft ..................6 Funktion Sitzheizung................7 Programme....................7 Menüeinstellungen .................7 8.1 Einstellungen ändern .................. 8 Menü Programmeinstellungen ..............8 9.1 Solltemperatur: .................... 8 9.2 Betriebsdauer:.................... -
Seite 3: Sicherheitshinweise
1 Sicherheitshinweise Die Installation muss von einem zugelassenen Elektroinstallateur durchgeführt werden. Ohne diesen Nachweis entfällt die Garantieleis- tung grundsätzlich. Vor dem Einschalten der Steuerung lesen Sie bitte die Bedienungsanleitung! Bei Störungen benachrichtigen Sie bitte den Kundendienst! Zur Reinigung des Gehäuses verwenden Sie ein weiches feuchtes Tuch. Achtung: Keine scharfen Reinigungsmittel verwenden. -
Seite 4: Einschalten Der Steuerung
Programm mehr aktiv ist !!! Die Sicherheitsbauteile in der Dampf- badsteuerung können sonst auf Dauer beeinträchtigt werden. Hinweis: Steuergeräte mit Ferntastatur (FDA422-FFT) haben eine identische Funktionsweise, wobei zusätzlich eine Anzeige links neben dem Display die Stellung des Hauptschalterzustandes anzeigt. -
Seite 5: Betriebsart Dampfbad
Taste Prog. Nach drücken der Taste Prog. (Lämpchen in Taste leuchtet) können die Sollwerte verändert werden. Um die veränderten Werte zu speichern wiederum Taste Prog. drücken (Lämpchen in Taste erlischt) Taste Timer Timer der (im Menü Grundeinstellungen) eingestellten Startzeiten aktivieren bzw. -
Seite 6: Dampfbad Beenden
Drücken Sie die Taste Prog. um in den Änderungsmodus zu gelangen. In der Anzeige blinkt der Cursor an der Stelle des veränderbaren Wertes. Sollwert verändern Temperatur Soll 4 °C Mit den Tasten und wechseln Sie zur gewünschten Stelle des Wertes. Mit den Tasten oder kann der Wert beliebig innerhalb des möglichen... -
Seite 7: Funktion Sitzheizung
Um die Schlauchleitung der Duftpumpe zu Entlüften, kann - wenn die Taste Duft länger als 2 Sekunden gedrückt wird, die Duftpumpe aktiviert werden. Die Duftpumpe ist solange aktiviert wie die Taste gedrückt wird. 6 Funktion Sitzheizung Ist an Ihrer Dampfbadanlage eine Heizung für die Sitzbank angeschlossen, so gelangen Sie durch drücken der Taste Sitzheizung in das Menü... -
Seite 8: Einstellungen Ändern
Erscheint bei einem Menüpunkt im Display oben rechts das Zeichen “ “, so existiert zu dem entsprechenden Menüpunkt ein Untermenü, in das Sie mit der Taste gelangen. Die Untermenüpunkte können wieder mit den Tasten oder angewählt werden. Alle Untermenüpunkte sind mit dem Zeichen “ “... -
Seite 9: Betriebsdauer
9.2 Betriebsdauer: Sollwert Betriebsdauer 04:00h Achtung: Laut EN 60335-2-53 ist eine Betriebsdauer von mehr als 12 Stun- den nur in öffentlichen Dampfbädern erlaubt, wobei die Dampfbadanlage durch eingewiesenes Personal beaufsichtigt werden muss. In Hotels, Wohn- blöcken o. ä. Standorten ist eine Betriesdauer von max. 12 Stunden, ansons- ten ist eine Heizdauer von max. - Seite 10 Im Menü Programmeinstellungen befindet sich ein Menüpunkt für Farblicht. Wählen Sie im Untermenü die gewünschte Betriebsart aus und bestätigen Sie die Auswahl mit der Taste Prog.. Farblicht < / /PROG> AUS Farblicht abschalten Die Farblichtsteuerung ist ausgeschaltet. Farblicht < / /PROG> HAND - Betrieb Farblicht <...
-
Seite 11: Menü Grundeinstellungen
Farblicht < / /PROG> AUTO 2 Dauerbetrieb Sobald die Steuerung eingeschaltet ist startet das Farblichtprogramm Nr.2. 10 Menü Grundeinstellungen: Durch betätigen der Taste Grundeinstellungen gelangen Sie in das Menü Grundeinstellungen (Lämpchen in der Taste Grundeinstellungen leuchtet). Grundeinstellungen sind allgemeine Vereinbarungen über Funktionen und Zusatzgeräte. -
Seite 12: Startzeit Einstellen
Gespeichert wird der Eintrag entweder mit der Taste Prog. oder nach ca. 20 Sekunden ohne Tastenbetätigung. Menüpunkte im Menü Grundeinstellungen 10.1 Startzeit einstellen: Sie können zu einem frei wählbaren Zeitpunkt eines der vier Programme star- ten lassen. Hinweis: Die programmierten Startzeiten sind nur nach Betätigen der Taste Timer startbar (Das Lämpchen in der Taste Timer blinkt). -
Seite 13: Uhrzeit Und Wochentag Einstellen
↓ Hauptmenü ↓ ↓ Untermenü ↓ Starzeit einstellen Starzeit Montag Werte auswählen + ändern --:-- nicht starten Wählen sie mit der Taste oder den gewünschten Wochentag aus. Für jeden Wochentag können zwei Start-/Endezeiten programmiert werden. Starzeit Dienstag --:-- nicht starten Drücken sie die Taste und stellen mit den Tasten eine ge-... -
Seite 14: Einstellungen Für Lüfter
10.3 Einstellungen für Lüfter: Einstellungen für Lüfter-Automatikbetrieb Wechseln Sie mit der Taste in das Untermenü Lüfternachlauf: Lüfternachlauf nach Programmende 05 min Hier können Sie einstellen, wie lange diese Funktion nach Beenden des Dampfbadprogramms noch eingeschaltet bleibt. 10.4 Lichteinstellungen Einstellungen für Licht-Automatikbetrieb Wechseln Sie mit der Taste in das Untermenü. -
Seite 15: Displayeinstellungen
10.5 Displayeinstellungen Die Hintergrundbeleuchtung und der Kontrast der Displayanzeige können dem Umgebungslicht angepasst werden. Blättern Sie bis zu folgendem Menüpunkt: Display-Einstellungen Betriebsart auswählen Im Untermenü können Sie mit der Taste oder zwischen Kontrast und Hintergrundbeleuchtung wählen. 10.6 Optionen Je nach Konfiguration ihres Steuergerätes erscheinen evtl. nicht alle folgen- den Menüpunkte. -
Seite 16: Temperatur Sitzheizung Einstellen
FSI-Anzeige < / PROG> Helligkeit einstellen Hier haben Sie die Möglichkeit die Helligkeit der Innenanzeige zu verändern (0 = schwach leuchtend, 7 = sehr hell). (Nur bei Innenanzeigen vom Typ 45- FSI-1B und 45-FSI-2B) 10.6.2 Temperatur Sitzheizung einstellen: Sollwert Sitz-Temp. Soll 35°C Hier kann die gewünschte Temperatur der Sitzheizung innerhalb des mögli-... -
Seite 17: Betriebsstunden Der Kabine
1. Position hier können Sie mit der Taste oder der Taste den Pro- grammschritt den Sie gerade bearbeiten möchten zwischen 1 und 16 auswählen. 2. Position hier können Sie mit der Taste oder der Taste die Laufzeit des angewählten Programmschrittes zwischen 0 und 15 Minu- ten erhöhen oder verringern. -
Seite 18: Eingabe Des Strompreises
Unberücksichtigt bleiben die Verbraucher mit relativ niedrigem Energiebedarf (Licht, Lüfter, Steuerung, usw.). Damit die Kosten berechnet werden können muss der Strompreis korrekt eingegeben sein (s.u.). 10.6.6 Eingabe des Strompreises: europäischen) Cent Es wird der Preis für 1 kWh in ( eingegeben. - Seite 19 Sitzfühler Unterbrechung Kabel + Kl. 27,28 prüfen Fehler-Nr. 07: Die Verbindung zum Sitzbankfühler ist unterbrochen. Fragen Sie Ihren zuständigen Servicepartner. STB Kreis offen, STB, Kabel + Kl. 29,30 prüfen Fehler-Nr. 10: Die Verbindung zum Sicherheitstemperaturbegrenzer (STB) ist unterbrochen, oder die Thermosicherung wurde durch eine zu hohe Tem- peratur zerstört.
-
Seite 20: Einstellwerte
12 Einstellwerte: 12.1 Stellbereiche: Min..Max - Bereich Temperatur 40°C…..46°C 1min..20 h Betriebsdauer (1min..6 h Standard) 0 min..99 min Duftintervall (0 min = Dauerlauf) Dufteinsprühzeit 0 sek..59 sek Sitzheizung 20°C..45°C 0..9 Lüfterstufe (für Lüfternachlauf) 12.2 Programme: Betriebsdau- Temp. Duft Interv./ Einsprühz. Lüfter Farblicht Seite 20... -
Seite 21: Batteriewechsel Für Die Echtzeituhr
13 Batteriewechsel für die Echtzeituhr Vor dem Austausch der Batterie für die Echtzeituhr muss die Steuerung vom Netz getrennt werden. Die Batteriehalterung muss zum Wechseln leicht angehoben werden (nicht verbiegen), so dass die Batterie aus der Halterung entnommen werden kann. Beim Wiedereinbau der Batterie ist darauf zu achten, dass sie wieder lage- richtig eingebaut wird (Pluspol nach oben). - Seite 22 Hier können Sie die eingestellten Zeiten für den Farblichtablauf eintragen. Farbfolge des Automatikprogrammes 1 Phase Zeit BLAU ROT GELB GRÜN UV Farbfolge des Automatikprogrammes 2 Phase Zeit BLAU ROT GELB GRÜN UV ⊗ = Diese Lampe leuchtet Seite 22...
-
Seite 23: Adresse Ihres Servicepartners
15 Adresse Ihres Servicepartners: Eigene Notizen Seite 23...
