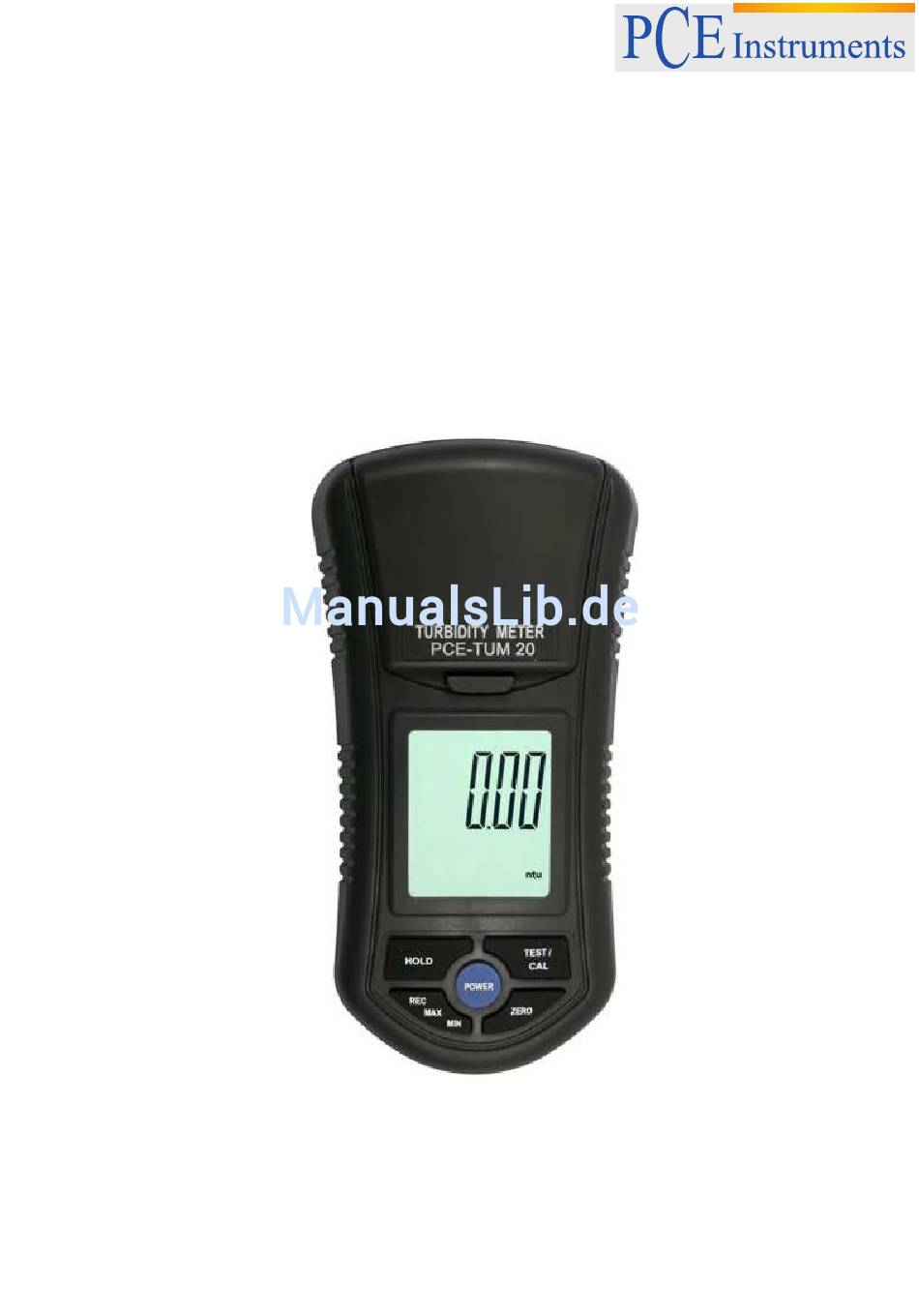

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Trübungsmesser PCE-TUM 20 Version 1.1 16.06.2015 Version 1.1 16.06.2015...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Lieferumfang ......................2 Sicherheit ......................... 3 Warnhinweise ..........................3 Features ........................4 Spezifikationen ......................4 Gerätebeschreibung ....................5 Messverfahren ......................6 Vorbereitung ..........................6 Messung ............................7 0-Knopf ............................7 Messwert einfrieren ........................7 Daten aufnehmen ........................7 Kalibrierung ......................8 Lösungen ...........................8 Schütteln ...........................8 Tasten ............................8 0 NTU Kalibrierung ........................8 100 NTU Kalibrierung.........................9... -
Seite 3: Sicherheit
BETRIEBSANLEITUNG Sicherheit Bitte lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung sorgsam durch. Schäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung entstehen, entbehren jeder Haftung. Warnhinweise Dieses Messgerät darf nur in der in dieser Bedienungsanleitung beschriebenen Art und Weise verwendet werden. -
Seite 4: Features
BETRIEBSANLEITUNG Features ISO 7027 fähig NTU (Nephelometric TURBIDITY Unit) Messeinheit Messbereich von 0 bis 1000 NTU Hochauflösend 0,01 NTU / 1NTU Die einzigartig optische Struktur ermöglicht dem Gerät den großen Messbereich von niedrigen Trübheitsmessungen bis hin zu hohen Trübheitsmessungen von 1000NTU. Vier Tasten und zwei Kalibrierungs-Punkte garantieren die einfache Handhabung und die spezifische Genauigkeit Einfach Ablesung durch das große LC-Display... -
Seite 5: Gerätebeschreibung
BETRIEBSANLEITUNG Gerätebeschreibung 3-1: Schutzdeckel der Probe 3-2: Probensitz 3-3: Display 3-4: Hold/ Escape Knopf 3-5: TEST/ Kalibrier Knopf 3-6: Ein- Ausschalt Knopf 3-7: 0 Knopf 3-8: Aufnahme/ Maximal- Minimalwert Knopf 3-9: Probeflasche mit 0 NTU Lösung 3-10: Probeflasche mit 100 NTU Lösung 3-11: leere Probeflasche 1 3-12: leere Probeflasche 2 3-13: Batteriefach Deckel... -
Seite 6: Messverfahren
BETRIEBSANLEITUNG Messverfahren Vorbereitung Weiße Markierung an der Probe Weiße Markierung an dem Probensitz An der oberen Kante der Probenflasche und an der oberen Kante des Probensitzes befindet sich jeweils eine weiße Markierung. Stecken Sie die Probenflasche in der Probensitz komplett rein, sodass die beiden Markierungen fluchten. Bevor Sie mit der Messung beginnen, schließen Sie den Schutzdeckel der Probe. -
Seite 7: Messung
BETRIEBSANLEITUNG Messung Füllen Sie die Probeflasche mit der gewünschten zu prüfenden Flüssigkeit bis zu dem 10ml-Füllstrich. Überschreiten Sie nicht den Füllwert von 10ml. Platzieren Sie die Probeflasche auf dem Boden des Gerätesitzes. Schalten Sie nun das Gerät mit dem blauen Knopf an. -
Seite 8: Kalibrierung
BETRIEBSANLEITUNG Kalibrierung Lösungen Das PCE-TUM 20 kann mit zwei verschiedenen Lösungen kalibriert werden: 0 NTU Lösung 100 NTU Lösung Schütteln Bitte schütteln Sie die Lösung vor der Platzierung in dem Gerät nur leicht, nicht feste, da sich sonst Luftblasen in der Lösung bilden können, die das Messergebnis verfälschen. (0 NTU Lösung oder 100 NTU Lösung) -
Seite 9: 100 Ntu Kalibrierung
BETRIEBSANLEITUNG Die 0 NTU Kalibrierung ist nun abgeschlossen und mit der 100 NTU Kalibrierung kann nun begonnen werden. 100 NTU Kalibrierung Nachdem Sie die 0 NTU Kalibrierung abgeschlossen haben, setzen Sie bitte die 100 NTU Kalibrierung in den Probeflaschensitz ein und schließen auch hier den Schutzdeckel. Drücken Sie nun den CAL Knopf. Bemerkung: Vollziehen Sie den Wechsel der Lösungen zügig, da das Gerät sonst wieder in den Messmodus zurück springt. -
Seite 10: Batteriewechsel
BETRIEBSANLEITUNG Anschließend zeigt das Gerät folgendes an: Drücken Sie den HOLD Knopf und es steht folgendes im Display: Drücken Sie den HOLD Knopf erneut und CLR erscheint im Display: Drücken Sie nun wiederum noch einmal den CAL Knopf und Ihnen bietet sich blinkend folgendes Display für ca. -
Seite 11: 10 Entsorgung
BETRIEBSANLEITUNG 10 Entsorgung Batterien dürfen aufgrund der enthaltenen Schadstoffe nicht in den Hausmüll entsorgt werden. Sie müssen an dafür eingerichtete Rücknahmestellen zu Entsorgung weitergegeben werden. Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt.
