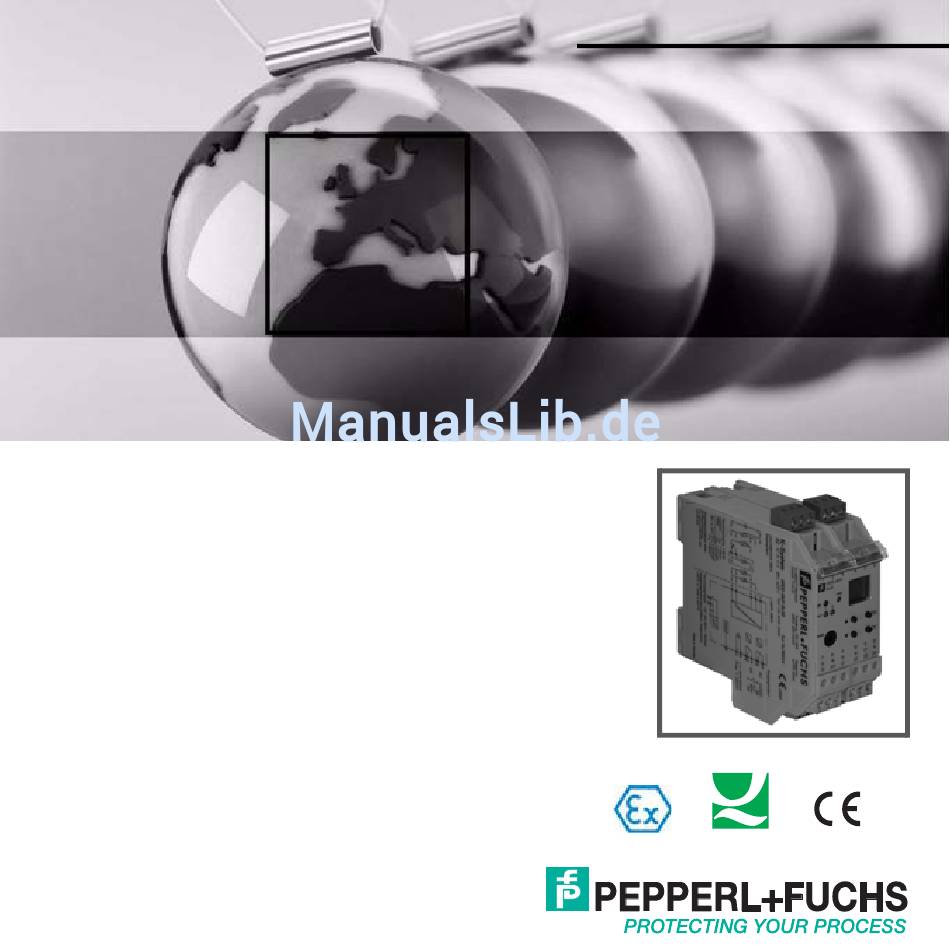

- Seite 1 PROZESSAUTOMATION HANDBUCH Temperatur- messumformer mit Grenzwerten KF**-GUT-(Ex)1.D ISO9001...
-
Seite 2: Temperaturmessumformer Mit Grenzwerten Kf**-Gut-(Ex)1.D
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Es gelten die Allgemeinen Lieferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie, herausgegeben vom Zentralverband Elektroindustrie (ZVEI) e.V. in ihrer neusten Fassung sowie die Ergänzungsklausel: "Erweiterter Eigentumsvorbehalt". -
Seite 3: Inhaltsverzeichnis
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Inhaltsverzeichnis Verwendete Symbole........3 Überblick . - Seite 4 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Inhaltsverzeichnis Anzeigemodus und Fehlermeldungen .....16 Gerätedaten bearbeiten ....... . .18 Parametriermodus Bedienfeld .
-
Seite 5: Verwendete Symbole
Hinweis Überblick Anwendungsbereich Die Geräte des K-Systems von Pepperl+Fuchs dienen zur Signalübertragung zwischen den Feldgerä- ten und dem Prozessleitsystem/der Steuerung. Die Geräte mit dem Kennzeichen „Ex“ in der Typbezeichnung sind dabei für den Anschluss von Feld- geräten aus dem explosionsgefährdeten Bereich geeignet. Die Feldstromkreise bei diesen Geräten sind eigensicher und von den nicht eigensicheren Stromkreisen galvanisch getrennt. -
Seite 6: Varianten
Stromversorgung über Power Rail mit Sammelstörmeldung vergleichen Sie bitte den Katalog „Interface-Aufbaugehäuse“ von Pepperl+Fuchs bzw. den „CD-ROM Katalog“ U8 = mit Allspannungsnetzteil, das eine Stromversorgung mit 20 V DC ... 90 V DC und 48 V AC ... 253 V AC ohne Umschaltung und ohne Beachtung der Polarität ermöglicht (graue Abdeckung... -
Seite 7: Sicherheitshinweise
Können Störungen nicht beseitigt werden, sind die Geräte außer Betrieb zu set- zen und gegen versehentliche Inbetriebnahme zu schützen. Die Geräte dürfen nur direkt beim Hersteller Pepperl+Fuchs repariert werden. Eingriffe und Veränderun- gen in den Geräten sind gefährlich und daher nicht zulässig. Sie machen jeden Warnung Anspruch auf Garantie nichtig. -
Seite 8: Explosionsschutz
„Handbuch Ex-Schutz“ gegen eine HANDBUCH HANDBUCH Schutzgebühr zur Verfügung. EX-SCHUTZ Bitte beachten Sie insbesondere EN 60079-0:2009, EN 60079- 11:2007, EN 60079-15:2010, EN 60079-26:2007, EN 61241- 11:2006 bzw. die entsprechenden nationalen Vorschriften. Zum Thema Explosionsschutz bietet Pepperl+Fuchs außerdem Explosionsschutz ein Seminar an. durch Eigensicherheit... -
Seite 9: Einsatz In Sicherheitsanwendungen (Sil)
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Sicherheitshinweise Einsatz in Sicherheitsanwendungen (SIL) Voraussetzungen Grundlage für die Verwendung der Geräte für Sicherheitsanwendungen ist der SIL-Bericht P+F 05/03-24 R023. Dieser Bericht ist unter www.pepperl-fuchs.com verfügbar. Der SIL-Bericht beruht auf bestimmten Voraussetzungen. Anwenderseitig sind hierbei die unten aufge- führten Voraussetzungen zu beachten. -
Seite 10: Sichere Zustände Der Ausgänge
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Sicherheitshinweise Temperaturbedingungen und Prüfzeiten Die PFD-Werte (PFD = Probability of Failure on Demand) der KF**-GUT-(Ex)1.D-Geräte liegen bei den im Bericht angegebenen Prüfzeiten im für SIL2 vorgesehenen Bereich. Die PFD-Werte wurden unter der Voraussetzung einer Durchschnittsumgebungstemperatur von 40 °C ermittelt. Bei 60 °C muss man von einer um Faktor 2,5 erhöhten Fehlerrate ausgehen. -
Seite 11: Regelmäßige Prüfung Der Funktion
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Sicherheitshinweise Beispiel 2: Der Eingang ist für den Thermoelement-Typ K konfiguriert. Die Parametrierung des Relais- ausgangs ist: Schaltpunkt des Relais 1 auf 1000 °C, Hochalarm (MAX) und Wirkungsrichtung passiv. Bei Anlegen von z. B. 500 °C und 1001 °C entsprechenden Eingangssignalen kann das Schalten des Relais durch Messen des Kontaktwiderstandes überprüft werden. -
Seite 12: Firmware-Versionen Im Zusammenhang Mit Der Sicherheitsfunktion
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Sicherheitshinweise Halten bei Fehler Die Funktion „Halten bei Fehler“ könnte dazu führen, dass Fehlerzustände nicht über die Ausgänge si- gnalisiert werden und somit unentdeckt bleiben. Ebenso wäre es möglich, dass nicht der vorgesehene sichere Zustand eingenommen wird. Tendenzfunktion Die Tendenzfunktion dient zu einer Abschätzung des zukünftigen Werteverlaufs. -
Seite 13: Montage Und Anschluss
Umgebungsbedingungen (Wasser, kleine Fremdkörper) geschützt werden. Achtung Die Geräte des K-Systems von Pepperl+Fuchs und so auch die Temperaturmessumformer Inhaltsverzeichnis können auf einer 35 mm-Normschiene nach DIN EN 50022 montiert werden. Dabei schnappen Sie die Geräte einfach senkrecht auf, keinesfalls ge- kippt/schräg von der Seite. -
Seite 14: Anschluss
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Montage und Anschluss Maße des Inhaltsverzeichnis Anschluss Die abziehbaren Klemmen der KF-Baureihe vereinfachen den Anschluss und den Schaltschrankbau erheblich. Sie gestatten im Servicefall einen schnellen und fehlerfreien Geräteaustausch. Die Klemmen sind schraubbar, selbstöffnend, haben einen groß- zügigen Anschlussraum für einen Aderquerschnitt bis zu 2,5 mm²... - Seite 15 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Montage und Anschluss Sie können anschließen: • einen Widerstandstemperaturmessfühler Pt100, Pt500, Pt1000, Ni100 oder Ni1000 nach DIN IEC 60751 in 2-Leiter-Technik (Klemmen 2 und 3) in 3-Leiter-Technik (Klemmen 1 ... 3) in 4-Leiter-Technik (Klemmen 1 ... 4) Leitungswiderstände müssen gleich sein •...
- Seite 16 Die Klemmen 13 ... 15 und 19 ... 21 sind beim GUT nicht vorhanden. Zur Stromversorgung über Power Rail vergleichen Sie bitte den Katalog „Interface-Aufbaugehäuse“ von Pepperl+Fuchs bzw. den „CD-ROM-Katalog“. Zu den genauen Klemmenbelegungen vergleichen Sie bitte auch das Datenblatt.
-
Seite 17: Frontseite Des Gut

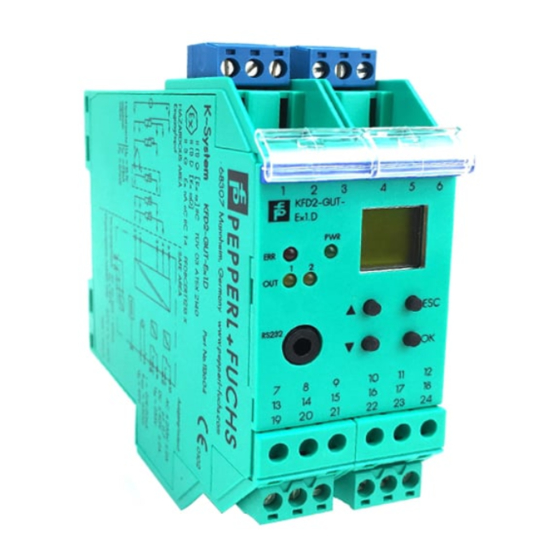

Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Montage und Anschluss Frontseite des GUT Auf der Frontseite des GUT finden Sie: • LED ERR (rot) zur Anzeige einer Sensorstörung (blinkt rot) einer Gerätestörung (dauernd rot) • LED PWR (grün) zur Anzeige der Speisespannung •... -
Seite 18: Anzeigemodus Und Fehlermeldungen
Tritt eine vom GUT erkennbare Störung auf, wird bis zur Beseitigung der Störung eine der folgenden Meldungen angezeigt: • Err INT bei einem internen Fehler des GUT; bitte nehmen Sie Kontakt mit Pepperl+Fuchs auf • Err MEM bei einem Fehler im Speicher des GUT; bitte nehmen Sie Kontakt mit Pepperl+Fuchs auf •... - Seite 19 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Montage und Anschluss Bitte beachten Sie, dass sich die Fehlermeldungen Err SB, Err SC, Err SB RED und Err RED auf die Sensor-Funktion und nicht auf die Sensorleitungen beziehen. Prinzipbedingt werden auch die folgenden Leitungsfehler erkannt: •...
-
Seite 20: Gerätedaten Bearbeiten
In diesem Handbuch ist die Parametrierung des Geräts über das Bedienfeld beschrie- ben. Komfortabler ist die Parametrierung mit einem PC. Den notwendigen Adapter K-ADP-USB können Sie bei Pepperl+Fuchs bestellen. Die Bediensoftware PACTware und das Handbuch können Sie auf unserer Internetseite Hinweis www.pepperl-fuchs.com unter Software >... - Seite 21 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Parametriermodus Bedienfeld Sie können von jedem Menüpunkt des Parametriermodus durch (eventuell mehrmaliges) Drücken der ESC-Taste in den Anzeigemodus zurückkehren. Wenn im Parametriermodus 10 Minuten lang keine Taste gedrückt wird, geht das Gerät automatisch in den Anzeigemodus zurück. 8.1.2 Passwort Sie können die Parametrierung vor unbefugten Änderungen durch ein Passwort schützen (siehe Abschnitt 8.7;...
- Seite 22 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Parametriermodus Bedienfeld 8.1.3 Navigationsprinzip Die folgende Abbildung zeigt das Prinzip der Navigation im Parametriermodus mit Hilfe der -, -, OK- und ESC-Taste: OK Sensor OK Spannung Bereich ...
-
Seite 23: Unterste Menüebene: Werte Auswählen, Zahlen Eingeben
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Parametriermodus Bedienfeld 8.1.4 Unterste Menüebene: Werte auswählen, Zahlen eingeben Auf der untersten Menüebene können Sie für die einzelnen Parameter entweder zwischen bestimmten möglichen Werten auswählen oder einen Zahlenwert eingeben. Dabei gehen Sie so vor: unterste Menüebene OK ... -
Seite 24: Eingang
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Parametriermodus Bedienfeld Eingang Die folgenden Abbildungen zeigen die Menüs für die Eingangs-Parameter. Menüpunkte der untersten Menüebene sind fett umrandet. Eingang —— Sensor (8.2.1) —— RTD (8.2.2) TC (8.2.3) Spannung (8.2.5) Poti (8.2.6) Messrate (s.u.) ——... -
Seite 25: Sensorart Auswählen
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Parametriermodus Bedienfeld 8.2.1 Sensorart auswählen Die ausgewählte Sensorart (RTD, TC, Spannung oder Poti) ist durch On gekennzeichnet. Bei einem Wechsel der Sensorart werden die übrigen Parameter auf die Werks- einstellungen zurückgesetzt (siehe Abschnitt 8.8). Alle Eingaben, die Sie irgend- wann im Parametriermodus gemacht haben, gehen verloren. - Seite 26 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Parametriermodus Bedienfeld Messart (s.u.) —— 4-Leiter 3-Leiter 2-Leiter Kompensation (s.u.) —— Rwire —— 0 ... 50 Ausführen —— nein Zur Klemmenbelegung bei den verschiedenen Messarten vergleichen Sie bitte Abschnitt 6.2. Der Menüpunkt Kompensation erscheint nur, wenn Sie als Messart 2-Leiter gewählt haben. Wenn Sie bei Ausführen und blinkendem ja die OK-Taste betätigen, bestimmt der GUT automatisch den Lei- tungswiderstand.
- Seite 27 TC-J • • • TC-R TC-S TC-T Fortsetzung nächste Seite User (s.u.) Mit Hilfe der Parametriersoftware PACTware™ von Pepperl+Fuchs ist es möglich, eine eigene Kennlinie für ein spezielles Thermoelement einzugeben. Ist das geschehen, können Sie diese Kennlinie mit User auswählen.
- Seite 28 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Parametriermodus Bedienfeld Darstellung gegenüber der vorherigen Seite nach links verschoben. CJC (s.u.) —— intern extern —— Temp —— -350 ... 350 * Red. TC (8.2.4) —— On/Off —— Max. Abweich. —— 1 ... 250 * * in der gewählten Einheit, z.B.
- Seite 29 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Parametriermodus Bedienfeld 8.2.4 Verhalten bei redundantem Thermoelement (Red. TC) Wenn Red. TC On/Off On gewählt wurde, verhält sich der GUT wie folgt: • Wenn die eingestellte tolerierte Abweichung (Max. Abweich.) zwischen den beiden Thermoelemen- ten überschritten wird, ...
- Seite 30 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Parametriermodus Bedienfeld Spannung (On) —— Bereich —— ± 0.1 V 0 ... 1 V 0 ... 10 V 2 ... 10 V 8.2.6 Potentiometer Die folgende Abbildung zeigt die Menüebenen, die auf den Menüpunkt Poti folgen. Menüpunkte der un- tersten Menüebene sind fett umrandet.
-
Seite 31: Anwendungsbeispiele
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Parametriermodus Bedienfeld 8.2.7 Tendenz Es ist möglich, anstelle des Messwerts die Änderung des Messwerts pro Zeiteinheit als Grundlage für eine Grenzwertüberwachung bzw. für die Ausgabe am Stromausgang zu verwenden. Dazu ist beim Pa- rameter Tendenz die Länge t eines Zeitintervalls einzugeben (siehe Abschnitt 8.2). Wenn Sie als Zuweisung bei einem Relais (siehe Abschnitt 8.5.1) oder beim Stromausgang (siehe Abschnitt 8.6) Tendenz wählen, •... -
Seite 32: Gerätedaten Bearbeiten: Einheit
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Einheit Einheit Die folgende Abbildung zeigt das Menü für die Einheit. Menüpunkte der untersten Menüebene sind fett umrandet. Menüpunkte, die nur unter bestimmten Bedingungen erscheinen, sind grau unterlegt. Einheit (s.u.) —— °C °F Ratio ... -
Seite 33: Gerätedaten Bearbeiten: Ausgang
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Ausgang Ausgang Die folgenden Abbildungen zeigen die Menüs für die Ausgangs-Parameter. Ausgang —— Rel 1 (8.5) —— Grenzwert (8.5.1) Störmeldung (8.5.4) Rel 2 (8.5) —— Grenzwert (8.5.1) Störmeldung (8.5.4) Iout (8.6) Relais Von den Menüpunkten Rel 1 und Rel 2 gelangen Sie mit der OK-Taste jeweils zu einem Menü, in dem Sie für das ausgewählte Relais eigene Parameter eingeben können. - Seite 34 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Relais 8.5.1 Grenzwert Die folgenden Abbildungen zeigen die Menüebenen, die auf den Menüpunkt Grenzwert folgen. Menü- punkte der untersten Menüebene sind fett umrandet. Wenn die Funktion Grenzwert aktiviert ist (On), gelangen Sie mit der OK-Taste vom Menüpunkt Grenz- wert zum Menüpunkt Zuweisung.
- Seite 35 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Relais Wirkungsrichtung (8.5.2) —— Passiv Aktiv Wiedereinschaltsperre (s.u.) —— Halten bei Fehler (s.u.) —— Mit der Wiedereinschaltsperre verhindern Sie, dass kurzzeitige Grenzwertüberschreitungen vom Be- dienpersonal nicht bemerkt werden. Ist Wiedereinschaltsperre On gewählt worden, bleibt nach dem Schalten des Relais der neue Zustand erhalten, bis die ESC-Taste gedrückt oder das Gerät neu gestartet wird.
-
Seite 36: Schaltverhalten Der Relais
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Relais 8.5.2 Schaltverhalten der Relais Als Schaltrichtung ist Max oder Min einstellbar, als Wirkungsrichtung Aktiv oder Passiv (siehe Abschnitt 8.5.1). Anwendungsbereiche: • Schaltrichtung Max, Wirkungsrichtung Aktiv: Alarm bei Grenzwertüberschreitung, z. B. Hupe ein; Schutz vor Überhitzung, z. B. Kühlung ein •... -
Seite 37: Schaltpunkt Und Hysterese
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Relais 8.5.3 Schaltpunkt und Hysterese Bitte beachten Sie bei der Eingabe der Werte für Schaltpunkt und Hysterese: • Wenn Sie als Zuweisung Ch1 gewählt haben (siehe Abschnitt 8.5.1), gilt: Beide Werte sind in der Einheit einzugeben, die unter Einheit ausgewählt wurde (siehe Abschnitt 8.3). -
Seite 38: Stromausgang
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Stromausgang Mit der Wiedereinschaltsperre verhindern Sie, dass kurzzeitige Störungen vom Bedienpersonal nicht bemerkt werden. Ist Wiedereinschaltsperre On gewählt worden, bleibt nach dem Abfallen des Relais der neue Zustand erhalten, bis die ESC-Taste gedrückt oder das Gerät neu gestartet wird. Durch diese Aktionen wird das Relais zurückgesetzt, es sei denn, die Störung liegt weiterhin vor. - Seite 39 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Stromausgang Störstrom (8.6.2) —— Hold Up/down Anfangswert —— (8.6.3) Endwert —— (8.6.3) invertiert (s.u.) —— normal invertiert Wenn Sie die invertierte Kennlinie auswählen, wird die Umsetzung von Anfangswert und Endwert ver- tauscht (siehe Abschnitt 8.6.1).
- Seite 40 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Stromausgang 8.6.1 Kennlinie Die verschiedenen Einstellungen haben die folgende Bedeutung (zur Einstellung des Anfangswertes und des Endwertes siehe Abschnitt 8.6.3): Einstellung 0 ... 20 mA 20,5 20,0 102,5 Bei dieser Einstellung wird der Anfangswert in 0 mA umgesetzt, der Endwert in 20 mA, Zwischenwerte proportional.
- Seite 41 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Stromausgang Einstellung 4 -20 mA 22 20,0 112,5 Bei dieser Einstellung wird der Anfangswert in 4 mA umgesetzt, der Endwert in 20 mA, Zwischenwerte proportional. Bei Unterschreitung des Anfangswertes sinkt der Ausgangsstrom linear bis auf 0 mA (-25 % des Mess- bereiches).
- Seite 42 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Stromausgang 8.6.2 Störstrom Die folgende Tabelle zeigt, was der Stromausgang je nach Einstellung bei einer Störung ausgibt: Kennlinien Kennlinie Kennlinie Einstellung 4 ... 20 NE 43, 0 ... 20 mA 4 ... 20 mA 4 ...
-
Seite 43: Anfangswert Und Endwert
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Stromausgang 8.6.3 Anfangswert und Endwert Bitte beachten Sie bei der Eingabe von Anfangswert und Endwert: • Wenn Sie als Zuweisung Ch1 gewählt haben (siehe Abschnitt 8.6), gilt: Beide Werte sind in der Einheit einzugeben, die unter Einheit ausgewählt wurde (siehe Abschnitt 8.3) ... -
Seite 44: Service
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Service Service Die folgende Abbildung zeigt die Menüs für die Service-Parameter. Menüpunkte der untersten Menüe- bene sind fett umrandet. Service —— Passwort (8.1.2) —— Sprache —— ENG (Englisch) DE (Deutsch) Reset (s.u.) —— nein Netzfrequenz (s.u.) ——... -
Seite 45: Gerätedaten Bearbeiten: Werkseinstellungen
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Werkseinstellungen Reset: Wenn Sie bei blinkendem ja die OK-Taste betätigen, werden die Einstellungen des GUT mit Ausnahme der Sensorart auf die Werkseinstellungen zurückgesetzt (siehe Abschnitt 8.8, zur Auswahl der Sensorart siehe Abschnitt 8.2.1). Alle Eingaben (außer der Sensorart), die Sie irgendwann im Pa- rametriermodus gemacht haben, gehen verloren. - Seite 46 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Werkseinstellungen Sensorart Spannung Parameter Werkseinstellung Eigene Einstellung Bereich 0 ... 10 V Einheit Sensorart Poti Parameter Werkseinstellung Eigene Einstellung Messart 3-Leiter Einheit Ratio Übrige Parameter Eingang Parameter Werkseinstellung Eigene Einstellung Messrate mittel Math Tendenz 2 s.
- Seite 47 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Werkseinstellungen Parameter Relais 1 und 2 Parameter Werkseinstellung Eigene Einstellung Eigene Einstellung Relais 1 Relais 2 Grenzwert (= ausgewählt) Zuweisung MIN/MAX (= Schaltrichtung) Schaltpunkt Anfangswert Sen- sor-Messbereich Hysterese Umfang Sensor- Messbereich Wirkungsrichtung Aktiv Wiederein- schaltsperre Halten bei Fehler Störmeldung...
- Seite 48 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Werkseinstellungen Parameter Stromausgang Parameter Werkseinstellung Eigene Einstellung Zuweisung Kennlinie 4 ... 20 NE 43 Störstrom Anfangswert Anfangswert Sensor-Mess- bereich Endwert Endwert Sensor-Messbe- reich Invertiert Normal Parameter Service Parameter Werkseinstellung Eigene Einstellung Passwort Sprache ENG (= Englisch) Reset nein Netzfrequenz...
-
Seite 49: Gerätedaten Bearbeiten: Messbereiche Der Sensoren
Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Gerätedaten bearbeiten: Messbereiche der Sensoren Messbereiche der Sensoren Sensor Anfangswert Endwert Pt100, Pt500, Pt1000 -200 °C 850 °C Ni100, Ni1000 -60 °C 235 °C TC B 100 °C 1800 °C TC E -114 °C 1000 °C TC J -210 °C 1200 °C... - Seite 50 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Notes...
- Seite 51 Temperaturmessumformer mit Grenzwerten KF**-GUT-(Ex)1.D Notes...
- Seite 52 PROZESSAUTOMATION– PROTECTING YOUR PROCESS Zentrale weltweit Pepperl+Fuchs GmbH 68307 Mannheim · Deutschland Tel. +49 621 776-0 E-Mail: info@de.pepperl-fuchs.com Ihren Ansprechpartner vor Ort finden Sie unter www.pepperl-fuchs.com/contact www.pepperl-fuchs.com 281132 DOCT-0118D Änderungen vorbehalten Copyright PEPPERL+FUCHS · Printed in Germany 06/2015...
