Benutzerhandbuch
Bodycams
DrivePro™ Body 30
(Version 1.0)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Transcend DrivePro Body 30

Inhaltszusammenfassung für Transcend DrivePro Body 30

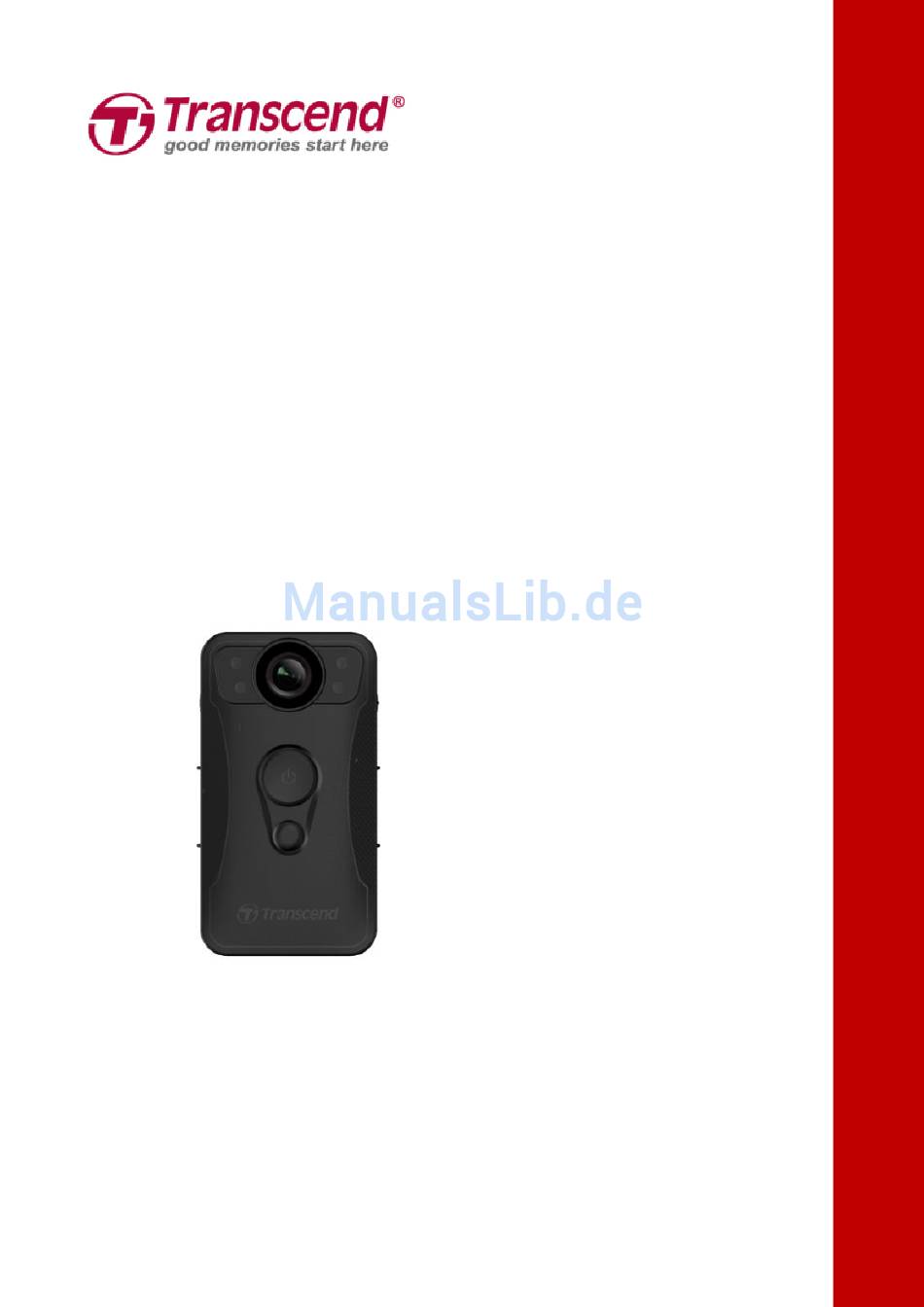

  • Seite 1 Benutzerhandbuch Bodycams DrivePro™ Body 30 (Version 1.0)

  • Seite 2: Inhaltsverzeichnis

    Table of Contents 1. Einleitung ............................2 2. Systemvoraussetzungen ......................4 3. Erste Schritte ..........................5 3-1 Funktion der Tasten ......................5 3-2 LED Ü berblick ........................6 3-3 Aufladen der DrivePro™ Body 30 ..................8 4. Videos aufnehmen ........................8 4-1 Pre-Recording-Modus ......................

  • Seite 3: Einleitung

    1. Einleitung Transcends DrivePro™ Body 30 ist eine leicht einsetzbare Bodycam und wurde speziell für Polizei, Sicherheitsdienste und vergleichbare Berufsgruppen entwickelt, um Live-Streaming und Fotos von Geschehnissen einfangen zu können. Dank der eingebauten WLAN-Funktion ermöglicht sie Live-Streaming auf mobile Endgeräte, über die zugehörige DrivePro™ Body App können Systemeinstellungen vorgenommen werden.
  • Seite 4  Eingebautes Mikrophon  Eingebaute 3120mAh Lithium Polymer- Akku für Laufzeiten bis zu 12 Stunden am Stück  Eingebaute Batterieanzeige zeigt zuverlässig Akkustatus an.  Zahlreiche Status-LEDs sowie Vibrationsalarm für einfache Nutzung  Elektronischer Bildstabilisator (EIS) für scharfe und klare Aufnahmen...

  • Seite 5: Systemvoraussetzungen

    2. Systemvoraussetzungen Systemvoraussetzungen um die DrivePro™ Body 30 mit einem Computer zu verbinden und die DrivePro™ Body Toolbox zu nutzen:  Desktop PC oder Notebook mit funktionsfähigem USB-Anschluss und… • Windows ® • Windows ® • Windows ® • Windows ®...

  • Seite 6: Erste Schritte

    3. Erste Schritte 3-1 Funktion der Tasten Batterieanzeige Warnleuchte Befestigungsöse für Umhängeband Linse Infrarot LEDs Aufnahme-Anzeige Mehrzweck-Taste Status-Taste Eingebautes Mikrophon Power Taste Schnappschulss- / Infrarot LED-Taste Verbindungsanschluss Reset Taste Klettverschluss 360° drehbarer Clip Halterung oder...

  • Seite 7: Led Ü Berblick

    Beschreibung der Tasten  Power Taste ✓ Einmal lange drücken: An-/Ausschalten ✓ Zweimal kurz drücken: Zwischen Pre-Recording-Modus und Aufnahme-Modus wechseln  Schnappschuss- / Infrarot LED Taste ✓ Einmal lange drücken: Infrared LED An-/Ausschalten ✓ Einmal kurz drücken: Schnappschuss aufnehmen; Aufnahmemodus wird aufgenommene Datei mit einem Hinweis versehen ...
  • Seite 8  Dauerlicht < 31% aufgeladen Ansicht von oben 2 Batterieanzeige Aufnahmemodus Status Definition  blinkend Speicher fast voll blinkend Bluetooth verbindet  Pre-Recording-Modus bei Dauerlicht Statusüberprüfung Dauerlicht Ruhemodus  Aufnahme-Modus bei blinkend Statusüberprüfung Verbunden mit Computer / Strom Status Definition ...

  • Seite 9: Aufladen Der Drivepro™ Body 30

    3-3 Aufladen der DrivePro™ Body 30 Stellen Sie vor der Verwendung der DrivePro™ Body 30 sicher, dass der Akku vollständig geladen ist. Laden Sie das Gerät mithilfe des mitgelieferten 3,5mm USB-Kabel auf. Während des Ladevorgangs leuchtet die orangefarbene LED Warnleuchte. Die LED erlischt, sobald das Gerät vollständig geladen ist.

  • Seite 10: Aufnahme-Modus

    4-2 Aufnahme-Modus Um den Aufnahme-Modus zu starten, drücken Sie schnell zweimal hintereinader die Taste während Sie im Pre-Recording-Modus sind. Sie werden 2 kurze Töne direkt hintereinander hören und die Aufnahme-LED beginnt rot zu blinken. Videos, die im Aufnahme-Modus aufgenommen werden, werden im Ordner “VIDEO” gespeichert und - sofern aktiviert – in der Loop-Aufnahme überschrieben.
  • Seite 11 Hinweis: Fotos, die mit den Infrarot LEDs aufgenommen werden, sind in Graustufen.

  • Seite 12: Verwendung Der Drivepro™ Body App

    6. Verwendung der DrivePro™ Body App Die kostenlose DrivePro™ Body App wurde für iOS und Android Geräte entwickelt und ermöglicht sowohl Live-Streaming auf mobile Endgeräte als auch das Anpassen der Kameraeinstellungen. 6-1 Download und Installation der App 1. Suchen Sie nach “DrivePro™ Body” App im Apple App Store oder bei Google Play. 2.
  • Seite 13 2. Schalten Sie die DrivePro™ Body an, indem Sie lange die Taste drücken. Tippen Sie auf “weiter”, um fortzufahren. 3. Drücken Sie an der Bodycam lange die Status-Taste bis Sie einen kurzen Ton hören. Wählen Sie “weiter” in der App und verbinden Sie das Gerät mit Bluetooth. Sie werden drei kurze Töne hören.
  • Seite 14 4. Wählen Sie Live-Ü bertragung oder Browser und verbinden Sie sich mit dem “DPB30_XXXXXX” WLAN und dem zugehörigen Default-Passwort “12345678”.

  • Seite 15: Drivepro™ Body App Home

    6-3 DrivePro™ Body App Home Geräteliste Menü Akkustand-Anzeige Speicherstatus Schnappschuss Aufnahme-Modus Inkognito-Modus Mikrophon Live-Ü bertragung Browser Hinweis: Die Kamera beendet die Aufnahme, wenn Sie in der App auswählen und Browser oder Einstellungen auswählen. Im Anschluss leuchtet die Front-LED durchgängig blau oder rot. Die Kamera setzt die Aufnahme fort, sobald Sie Home auswählen.

  • Seite 16: Einstellungen

    6-5 Einstellungen Wählen Sie , um zu den in der linken oberen Ecke aus und klicken Sie dann auf Einstellungsoptionen zu gelangen. Dort können Sie Videoeinstellungen anpassen, Kameraeinstellungen vornehmen und WLAN wie Systemeinstellungen verwalten.
  • Seite 17 VIDEO Auflö sung: Stellen Sie Bildauflösung und Qualität der Videoaufnahmen ein. Mögliche Optionen: 1080p / 720p /480p Video-Symbol: Anzeige von Zeit und Titel der aufgenommenen Videos. Mögliche Optionen: aktivieren / deaktivieren Video Länge: Einstellung der Länge des aufzunehmenden Videos bis Datensicherung. Mögliche Optionen: 3 Min.
  • Seite 18 Firmware-Update stattfindet. Nach Abschluss des Updates startet sich die DrivePro™ Body automatisch neu. 2. Falls die DrivePro™ Body auf Grund eines Fehlers im Zuge des Firmware-Updates nicht mehr angeschaltet werden kann, kontaktieren Sie bitte den Transcend Kundenservice für weiteren technischen Support.

  • Seite 19: Verwendung Der Drivepro™ Body Toolbox Software

    Bitte ändern Sie das Passwort der Grundeinstellung („12345678“) unbedingt bei der ersten Inbetriebnahme. Download der Installationsdatei unter: http://www.transcend-info.com/downloads Installieren Sie die DrivePro™ Body Toolbox Software auf Ihrem Desktop oder Notebook-PC. 7-1 Status Auf der Status-Seite werden die Basisinformationen der DrivePro™ Body wie Seriennummer,...

  • Seite 20: Einstellungen

    Um den Benutzerkennsatz zu bearbeiten, klicken Sie auf: Zum Starten des Backups klicken Sie auf Zum Abspielen von Videos und ansehen von Fotos klicken Sie auf 7-2 Einstellungen Im Bereich der Einstellungen können Geräteeinstellungen und Videoeinstellungen vorgenommen werden.
  • Seite 21 Geräteeinstellungen Zeitformat: Wählen Sie zwischen 24h und 12h AM/PM Zeitformat. Mögliche Optionen: 24HR / AM/PM Datum: Stellen Sie die Datumsanzeige ein. Mögliche Optionen: YY/MM/DD oder MM/DD/YY oder DD/MM/YY Mikrophon: An- und Ausschalten des Mikrophons während der Aufnahme. Mögliche Optionen: aktivieren / deaktivieren Netzfrequenz: Wählen Sie die Frequenz der örtlichen Stromversorgung, um Bildflimmern durch Unterschiede zwischen Netzfrequenz und Bildwiederholrate zu verhindern.
  • Seite 22 Video-Symbol: Anzeige von Zeit und Titel der aufgenommenen Videos. Mögliche Optionen: aktivieren / deaktivieren Endlos-Aufzeichnung: Ü berschreiben alter Videos mit Neuen. Mögliche Optionen: Deaktivieren / Aktivieren Wasserzeichen: Zeigt das Transcend Wasserzeichen Mögliche Optionen: an/aus Bildstabilisator: Aktivieren/Deaktivieren des Bildstabilisators. Mögliche Optionen: an/aus...

  • Seite 23: Tools

    7-3 Tools Auf der Seite “Tools” können Sie die aktuellste Firmware herunterladen, den Speicher formatieren oder die DrivePro™ Body in die Werkseinstellungen zurückstellen. HINWEIS: Beim Formatieren oder Zurückstellen auf Werkseinstellungen gehen alle Daten verloren. Firmware Upgrade: Bringen Sie Ihre Firmware auf den neuesten Stand. Geräteformatierung: Formatieren Sie ihr Gerät.

  • Seite 24: Präferenzen

    Wählen Sie im oberen Reiter aus, um einen Dateiurheber oder eine Kategorie hinzuzufügen, zu löschen oder anzupassen. 7-5 Präferenzen im oberen Reiter aus, um die Einstellungen der DrivePro™ Body Wählen Sie Toolbox anzupassen. Entsprechend Ihrer persönlichen Vorlieben gibt es folgende Auswahlmöglichkeiten:...

  • Seite 26: Dockingstation (Optional)

    8. Dockingstation (Optional) Exklusiv für die DrivePro™ Body 30 entwickelt, bietet die 6-Port Dockingstation DPD6N von Transcend eine komfortable Lösung zum Aufladen, Daten-Upload und Kameramanagement. Ideal für groß e Unternehmen können die Kameras parallel aufgeladen und Daten heruntergeladen werden. Zudem können Dateien über den USB 3.0 Port auf externe Speicher übertragen werden.
  • Seite 27 3. Verbinden Sie das andere Ethernet Kabel mit dem WAN Port und einem aktiven Internet Port. 4. Ä ndern Sie die IP Adresse auf http://10.10.0.100. 5. Ö ffnen Sie den Browser und gehen Sie auf http://10.10.0.1. 6. Geben Sie den Default Nutzername“admin” und das Passwort “12345678” an, um sich einzuloggen.
  • Seite 28 8. Laden Sie die DrivePro™ Body auf und übertragen Sie zeitgleich Daten.

  • Seite 29: Sicherheitshinweise

    9. Sicherheitshinweise Bitte benutzen Sie die DrivePro™ Body nicht an folgenden Orten um einen Schaden des Gerätes zu vermeiden::  An extrem heiß en, kalten oder feuchten Orten  Unter direkter Sonneneinstrahlung oder in der Nähe eines Feuers  In der Nähe einer starken magnetischen Strahlung ...

  • Seite 30: Ip67 Wasserschutz

     Jedes Klettverschluss-Set hat 2 Seiten. Bitte befestigen Sie einen Teil auf dem Befestigungshalter des Klettverschlusses und den anderen Teil auf der gewünschten Oberfläche.  Anwendungshinweis: Reinigen und trocken Sie die Oberfläche vor Verwendung. Ziehen Sie die Schutzfolie vom Klettband ab und drücken Sie es fest an. Warten Sie 24 Stunden, um beste Klebekraft zu erhalten.

  • Seite 31: Lieferumfang

    11. Lieferumfang DrivePro™ Body 30 Adapter 3,5mm USB-Kabel Klettverschluss-Halterung...
  • Seite 32 Befestigungsclip und Klettverschlusshalterung Hinweis: Wenn Sie die DrivePro™ Bode von der Halterung entfernen, ziehen Sie von links oder rechts. Stellen Sie beim wieder Anbringen sicher, dass die DrivePro™ Body ordnungsgemäß und fest befestigt ist. Kurzanleitung Garantiekarte...

  • Seite 33: Spezifikationen

    12. Spezifikationen USB Schnittstelle USB 2.0 Speicherkapazität Interner eMMC Speicher Abmessung 95,9 mm (L) × 52,2 mm (W)× 27,6 mm (H) Gewicht 130g Akku Li-Polymer 3120mAh Input: AC100V-240V, 50-60Hz, 0,4A Max Stromversorgung Output: DC5V 2A Aufnahmezeit Bis zu 12 Stunden* -20°C - 65°C Betriebstemperatur 5°C - 35°C (während des Aufladevorgangs)

  • Seite 34: Faqs

    Fragen und Informationen, bevor Sie Ihr Gerät zur Reparatur einsenden. Sollten Sie das Problem dennoch nicht beheben können, wenden Sie sich bitte an Ihren Händler, Ihr Service Center oder an den Kundenservice einer lokalen Transcend Niederlassung. Des Weiteren finden Sie auf unserer Webseite (http://http://de.transcend-info.com/) einen Support Bereich sowie häufig gestellte Fragen und technischen Support ( http://www.transcend-info.com/Support/contact_form) .

  • Seite 35: Recycling Und Umweltschutz

    14. Recycling und Umweltschutz Recyclen des Produkts (WEEE): Ihr Produkt wurde aus hochwertigen Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können. Wenn Sie das durchgestrichene Mülltonnensymbol auf einem Produkt sehen, unterliegt das Produkt der European Directive 2002/96/EC: Entsorgen Sie niemals Ihr Produkt mit anderem Hausmüll.

  • Seite 36: Jahre Bedingte Herstellergarantie

    Warranty. This Warranty shall not apply to the transferees of Transcend products and/or anyone who stands to profit from this Warranty without Transcend’s prior written authorization. This Warranty only applies to the product itself, and excludes integrated LCD panels, rechargeable batteries, and all product accessories (such as card adapters, cables, earphones, power adapters, and remote controls).

  • Seite 37: Online-Registrierung

    Online Registrierung Nutzen Sie die Gelegenheit zur weiteren Sicherung Ihrer Garantieansprüche durch Registrierung des erworbenen 28 Produktes innerhalb von 30 Tagen ab Kaufdatum. Registrieren Sie sich online unter de.transcend-info.com/register. Transcend Information, Inc. www.transcend-info.com *Das Transcend Logo ist ein eingetragenes Warenzeichen der Transcend Information, Inc.

  • Seite 38: Gnu General Public License (Gpl) Disclosure

    17. End-User License Agreement (EULA) Software license terms and conditions 1. Generally. Transcend Information, Inc. ("Transcend") is willing to grant the following license to install or use the software and/or firmware (“Licensed Software”) pursuant to this End-User License Agreement (“Agreement”), whether provided separately or associated with a Transcend product (“Product”), to the original purchaser of the Product upon or with which the Licensed Software was installed or associated as of the time of purchase ("Customer") only if Customer accepts all of the terms and conditions of this Agreement.
  • Seite 39 Licensed Software; (e) remove, alter or obscure any copyright notice or other proprietary rights notice on the Licensed Software or Product; or (f) circumvent or attempt to circumvent any methods employed by Transcend to control access to the components, features or functions of the Product or Licensed Software.
  • Seite 40 (d) A waiver by either party of any term or condition of this Agreement or any breach thereof, in any one instance, will not waive such term or condition or any subsequent breach thereof. (e) Transcend may assign its rights under this Agreement without condition. (f) This Agreement will be binding upon and will inure...

  • Seite 41: Federal Communications Commission (Fcc) Statement

    18. Federal Communications Commission (FCC) Statement This device complies with Part 15 FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference. (2) This device must accept any interference received including interference that may cause undesired operation. This Equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to Part 15 of the FCC rules.
