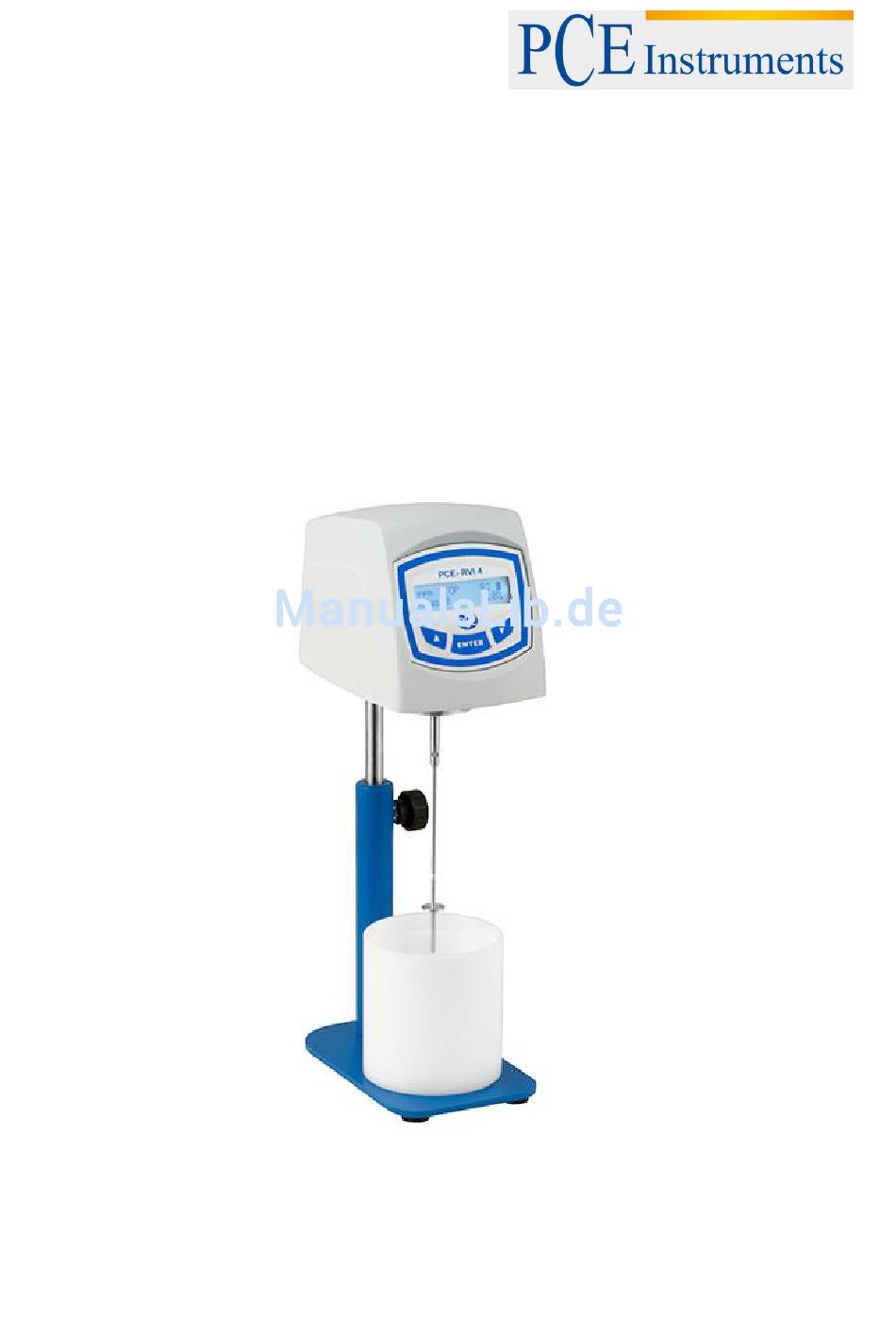

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Bedienungsanleitung Viskosimeter PCE-RVI 4 Version 1.0 Erstelldatum 10.11.2015 Letzte Änderung 14.01.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Einleitung ......................... 3 Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Spezifikationen ......................4 Lieferumfang ..........................4 Optionales Zubehör ........................4 Systembeschreibung ....................5 Display- und Tastenbeschreibung ....................5 Messvorbereitungen ....................6 Batterien einsetzen / austauschen ..................... 6 Messspindel montieren ....................... 6 Messbehälter .......................... -
Seite 3: Einleitung
Anwendungsgebiet des Viskosimeters zu erhöhen, wird es mit 6 verschiedenen Messspindeln ausgeliefert, welche jeweils für unterschiedliche Messbereiche vorgesehen sind. Das Viskosimeter PCE- RVI 4 kann sowohl als Labor-Viskosimeter, als auch als mobiles Gerät eingesetzt werden. Letzteres wird durch die geringen Abmessungen, das niedrige Gewicht und den Transportkoffer ermöglicht. -
Seite 4: Spezifikationen
1.600 3.300 6.600 16.600 66.600 Lieferumfang 1 x Viskosimeter PCE-RVI 4 (VP 20 oder VP 60) 1 x Messspindelset (R2 … R7) 1 x Kalibrierzertifikat 4 x 1,5 V AA Batterien 1 x Schutzkappe für Motorwelle 1 x Messbehälter 1 x Bedienungsanleitung 1 x Transportkoffer Optionales Zubehör... -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Display- und Tastenbeschreibung Ausgewählte Messspindel Umdrehungs- geschwindigkeit Batteriestatus % des Viskosität Messbereiches Ab Taste Auf Taste Enter Taste... -
Seite 6: Messvorbereitungen
BETRIEBSANLEITUNG Messvorbereitungen Batterien einsetzen / austauschen Das Batteriefach befindet sich auf der Rückseite der Displayeinheit. Um es zu öffnen, müssen Sie zunächst zwei Schrauben lösen. Danach können Sie die Batteriefachabdeckung abnehmen. Ersetzen Sie die alten Batterien durch 4 neue AA Batterien. Vergewissern Sie sich, dass die Batterien korrekt eingesetzt sind, bevor Sie die Batteriefachabdeckung wieder anmontieren. -
Seite 7: Messen
BETRIEBSANLEITUNG Messen Viskosimeter einschalten Um das Viskosimeter einzuschalten, halten Sie die Enter Taste für ca. 2 Sekunden gedrückt. Auf dem Display sehen Sie nun einen Informationsbildschirm, welcher Ihnen die Version des Gerätes und seiner Firmware, sowie den Batteriestatus anzeigt. Danach werden Sie zum Hauptbildschirm weitergeleitet. Hier sehen Sie die Rotationsgeschwindigkeit, die aktuelle Viskosität, die ausgewählte Messspindel, den Batteriestatus und den aktuellen Prozentsatz des Messbereiches. -
Seite 8: Weitere Funktionen
BETRIEBSANLEITUNG Weitere Funktionen Auto-Zero Falls Sie eine Messung ohne Flüssigkeit starten und das Display trotzdem nicht „0“ anzeigt, benutzen Sie die Auto-Zero Funktion: Schalten Sie das Gerät ein, indem Sie die Enter Taste für 2 Sekunden gedrückt halten. Sobald der Informationsbildschirm erscheint, drücken Sie erst die Ab Taste und kurz danach die Enter Taste. -
Seite 9: Fehlerbehebung
Wir empfehlen, die Genauigkeit des Viskosimeters in regelmäßigen Abständen zu überprüfen. Benutzen Sie dazu unsere optionalen Kalibrieröle. Modell Viskosität (empfohlen) PCE-RVI 4 VP 20 Ca. 5.000 mPas PCE-RVI 4 VP 60 Ca. 2.500 mPas Für die Überprüfung der Kalibrierung empfehlen wir die Verwendung der R4 Messspindel. Führen Sie mindestens 5 Messungen durch und vergleichen Sie anschließend die Ergebnisse mit den Eigenschaften... -
Seite 10: 10 Entsorgung
BETRIEBSANLEITUNG 10 Entsorgung HINWEIS nach der Batterieverordnung (BattV) Batterien dürfen nicht in den Hausmüll gegeben werden: Der Endverbraucher ist zur Rückgabe gesetzlich verpflichtet. Gebrauchte Batterien können unter anderem bei eingerichteten Rücknahmestellen oder bei der PCE Deutschland GmbH zurückgegeben werden. Annahmestelle nach BattV: PCE Deutschland GmbH Im Langel 4 59872 Meschede...
