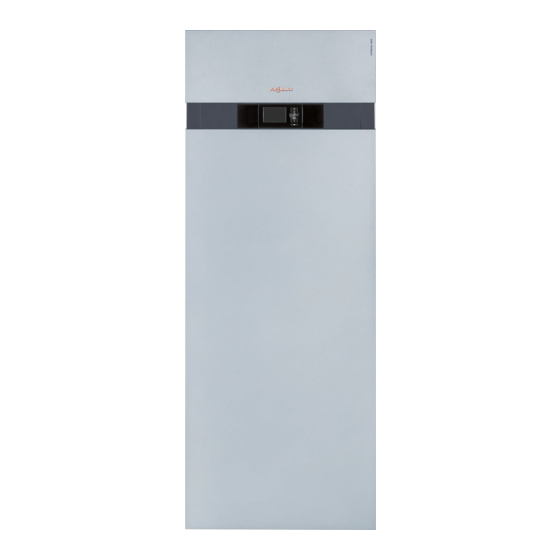

Viessmann VITOCAL 200-A AWCI-AC 201.A10 Montage- Und Serviceanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Wärmepumpen
  5. VITOCAL 200-A AWCI-AC 201.A10
  6. Montage- und serviceanleitung

Viessmann VITOCAL 200-A AWCI-AC 201.A10 Montage- Und Serviceanleitung

Vorschau ausblenden Andere Handbücher für VITOCAL 200-A AWCI-AC 201.A10:
Inhaltsverzeichnis

Werbung

Quicklinks

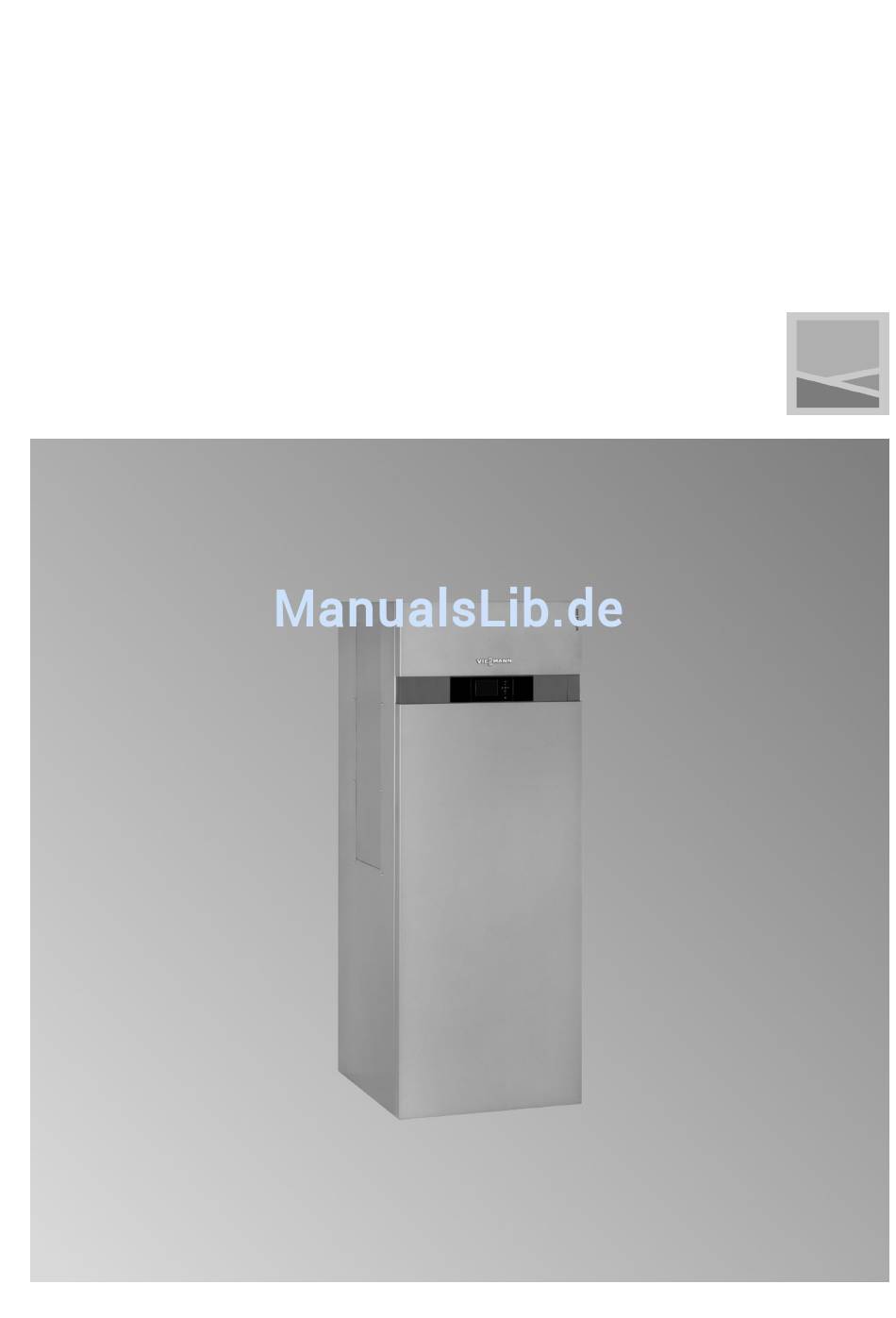

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitocal 200-A
Typ AWCI-AC 201.A07 bis A10
Luft/Wasser-Wärmepumpe mit elektrischem Antrieb, 400 V~
Gültigkeitshinweise siehe letzte Seite
VITOCAL 200-A
Bitte aufbewahren!
5673 880 DE
1/2017

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOCAL 200-A AWCI-AC 201.A10

Inhaltszusammenfassung für Viessmann VITOCAL 200-A AWCI-AC 201.A10

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocal 200-A Typ AWCI-AC 201.A07 bis A10 Luft/Wasser-Wärmepumpe mit elektrischem Antrieb, 400 V~ Gültigkeitshinweise siehe letzte Seite VITOCAL 200-A Bitte aufbewahren! 5673 880 DE 1/2017...

  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Men- schen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Personenschäden. Angaben mit dem Wort Hinweis enthalten Zusatzinfor- mationen. Achtung Dieses Zeichen warnt vor Sach- und Umwelt- schäden.

  • Seite 3: Sicherheitshinweise

    Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicher- heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Ori- ginalteile ersetzt werden. Zusatzkomponenten, Ersatz- und Verschleißteile Achtung Ersatz- und Verschleißteile, die nicht mit der Anlage geprüft wurden, können die Funktion beeinträchtigen.

  • Seite 4: Inhaltsverzeichnis

    Wärmepumpe sekundärseitig entleeren ..........58 Sensoren prüfen ..................59 Viessmann NTC 10 k (blaue Kennzeichnung) ......... 59 Ω ■ Viessmann Pt500A (grüne Kennzeichnung) ........60 ■ Sicherungen prüfen ................60 6. Einzelteillisten Übersicht der Baugruppen ..............62 Gehäuse ....................64 Luftmodul ....................
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis (Fortsetzung) 7. Protokolle Protokoll der Hydraulikparameter ............84 Protokoll der Regelungsparameter ............84 8. Technische Daten ........................ 91 9. Anhang Auftrag zur Erstinbetriebnahme ............. 94 Endgültige Außerbetriebnahme und Entsorgung ........94 10. Bescheinigungen Konformitätserklärung ................95 Stichwortverzeichnis ........................ 96...

  • Seite 6: Information Entsorgung Der Verpackung

    Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.

  • Seite 7: Produktinformation

    Information Bestimmungsgemäße Verwendung (Fortsetzung) Mit zusätzlichen Komponenten und Zubehör kann der Fehlgebrauch des Geräts bzw. unsachgemäße Bedie- Funktionsumfang erweitert werden. nung (z. B. durch Öffnen des Geräts durch den Anla- genbetreiber) ist untersagt und führt zum Haftungsaus- Die bestimmungsgemäße Verwendung setzt voraus, schluss.

  • Seite 8: Montagevorbereitung Anforderungen An Bauseitige Anschlüsse

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse Ansaug- und Ausblasseite ■ Die Luft im Ausblasbereich ist ca. 10 K kälter als die Umgebungsluft. Daher kann im Ausblasbereich auch bei Temperaturen über dem Gefrierpunkt Glatteisbil- dung auftreten. Beim Abtauen tritt aus dem Luftkanal der Ausblas- ■...

  • Seite 9: Anforderungen An Aufstellung Und Transport

    Montagevorbereitung Anforderungen an bauseitige Anschlüsse (Fortsetzung) Elektrische Leitungen ■ Erforderliche Leitungslänge im Gerät zuzüglich Abstand zu den Geräteanschlussdosen: 2,25 m ■ Höhe Wandaustritt: 2,1 m „Planungsunterlagen für Wärmepumpen“ Empfohlene flexible Netzanschlussleitungen Wärmepumpenregelung 230 V~ Leitungsquerschnitt Ohne EVU-Sperre ■ 3 x 1,5 mm Mit EVU-Sperre 5 x 1,5 mm ■...
  • Seite 10 Montagevorbereitung Anforderungen an Aufstellung und Transport (Fortsetzung) Mindestabstände und Maße bei Eckaufstellung Maß Wandabstand g in mm: Siehe folgende Abbildungen. Hinweis Alle angegebenen Maße sind Fertigbaumaße. Maße Wanddurchbrüche 1000 Hinweis Für die Eckaufstellung ist 80 mm der min. Wandab- stand und 245 mm der max. Wandabstand. Abb.
  • Seite 11 Montagevorbereitung Anforderungen an Aufstellung und Transport (Fortsetzung) Wandabstände Ausblasseite links (Auslieferungszustand) Ausblasseite rechts Abb. 4 Abb. 3 Außenputz Wärmepumpe Wand Geräteanschluss-Stutzen Luftkanal Ausblasseite (aus EPP) Wanddurchführung (aus EPP, kann von außen mit einer Säge auf das passende Maß gekürzt wer- den.
  • Seite 12 Montagevorbereitung Anforderungen an Aufstellung und Transport (Fortsetzung) Mindestabstände und Maße bei Wandaufstellung Maße Wanddurchbrüche Maß Wandabstand g in mm: Siehe Abb. 6. > 80 1000 Abb. 5 Trennwand (falls erforderlich): Siehe folgende Tabelle und Abb. 7, 8. Abstand der Wanddurchbrüche im Gebäude Wandabstände N x 350 Abb.
  • Seite 13 Montagevorbereitung Anforderungen an Aufstellung und Transport (Fortsetzung) Kompressionsdichtband und Acryl-Dichtnaht Bogen Luftkanal 90° (umlaufend) Trennwand (falls erforderlich): Siehe folgende PU-Schaum (umlaufend) Tabelle und Abb. 7, 8. Geräteanschluss-Stutzen Luftkanal Ansaugseite Anzahl der Kanalteile (Wanddurchführungen) (aus EPP) Abstand der Wanddurchbrüche Innenputz/Wandbelag Wandabstand min. 80 mm: Siehe Abb. 5. Wärmepumpe Geräteanschluss-Stutzen Luftkanal Ausblasseite (aus EPP)

  • Seite 14: Montageablauf Wärmepumpe Öffnen

    Montageablauf Wärmepumpe öffnen Abb. 9...

  • Seite 15: Anschluss-Schläuche Montieren

    Montageablauf Wärmepumpe öffnen (Fortsetzung) Abb. 10 Anschluss-Schläuche montieren Achtung Hinweis Mechanisch belastete hydraulische Verbindun- Die Anschluss-Schläuche können wahlweise rechts ■ gen führen zu Undichtheit, Vibrationen und oder links aus der Wärmepumpe geführt werden. In Geräteschäden. den folgenden Abbildungen ist die Montage für ■...
  • Seite 16 Montageablauf Anschluss-Schläuche montieren (Fortsetzung) Ø 32-35 Ø 32-35 Ø 35-40 Ø 32-35 Abb. 11 VL Heizwasservorlauf, Vorlauf Speicher-Wasser- erwärmer RL Heizwasserrücklauf/Rücklauf Speicher-Wasser- erwärmer Abb. 12...
  • Seite 17 Montageablauf Anschluss-Schläuche montieren (Fortsetzung) Scarico condensa Abb. 13 Abb. 14...
  • Seite 18 Montageablauf Anschluss-Schläuche montieren (Fortsetzung) Ø 32-35 Abb. 15 15. Dichtungsband nicht auf die Lamellen des Ver- dampfers kleben und nicht überlappen.

  • Seite 19: Ausblasseite Umbauen

    Montageablauf Ausblasseite umbauen Abb. 16...
  • Seite 20 Montageablauf Ausblasseite umbauen (Fortsetzung) Abb. 17 5. Schrauben ca. 2 Umdrehungen lösen. Nicht herausdrehen.
  • Seite 21 Montageablauf Ausblasseite umbauen (Fortsetzung) Abb. 18...
  • Seite 22 Montageablauf Ausblasseite umbauen (Fortsetzung) Abb. 19 10. Um Dichtheit auf der Ausblasseite zu gewährleis- ten, muss der Adapter Wanddurchführung korrekt in der Nut sitzen. Hinweis Auf korrekten Sitz aller EPP-Bauteile achten.

  • Seite 23: Ausblasseite Umbauen

    Montageablauf Ausblasseite umbauen (Fortsetzung) Abb. 20 Wärmepumpe aufstellen Luftkreis (Primärkreis) anschließen Siehe auch Montagehinweise zur Aufstellung ab 1. Wanddurchführungen in den Mauerdurchbrüchen Seite 9. zentrieren und fachgerecht einputzen. Hinweis 2. Ansaug- und Ausblasseite nach außen mit Wetter- Ansaug- und Ausblasseite einbruchsicher ausführen. schutzgittern abschließen.

  • Seite 24: Wärmepumpe Ausrichten

    Montageablauf Wärmepumpe aufstellen (Fortsetzung) Wärmepumpe ausrichten 1. Wärmepumpe gemäß den Angaben auf Seite 10 oder Seite 12 aufstellen. 2. Gerät waagerecht ausrichten. Falls Bodenunebenheiten mit den Stellfüßen aus- geglichen werden (max. 10 mm), muss die Druck- belastung auf die Stellfüße gleichmäßig verteilt sein.

  • Seite 25: Kondenswasserablauf Anschließen

    Montageablauf Hydraulisch anschließen (Fortsetzung) 5. Ablaufschlauch an Sicherheitsventil anschließen. Hinweis Ablaufschlauch mit Gefälle und Rohrbelüftung an ■ In Fußbodenheizkreisen muss ein Temperaturwäch- das Abwassernetz anschließen. ter als Maximaltemperaturbegrenzung für Fußboden- heizung montiert werden. ■ Mindestvolumenstrom sicherstellen: Siehe „Techni- sche Daten“. Kondenswasserablauf anschließen Hinweis ■...

  • Seite 26: Flexible Elektrische Leitungen Zum Anschlussraum Verlegen

    Montageablauf Elektrisch anschließen (Fortsetzung) Flexible elektrische Leitungen zum Anschlussraum verlegen Leitungen Erforderliche Leitungslänge im Gerät (zuzüglich ■ Abstand zu den Geräteanschlussdosen): 2,25 m ■ Höhe Wandaustritt: 2,1 m: Siehe „Planungsunterlagen für Wärmepum- pen“. 400 V~ 230 V~ < 42 V <...

  • Seite 27: Übersicht Der Elektrischen Anschlüsse

    Montageablauf Elektrisch anschließen (Fortsetzung) Übersicht der elektrischen Anschlüsse F27F8 J3 J4 1 1 3 4 F1 T6,3AH Abb. 23 Erweiterungsleiterplatte auf Grundleiterplatte: Siehe Seite 30. Grundleiterplatte: Siehe Seite 28. F3 Sicherung T 6,3 A Regler- und Sensorleiterplatte: Siehe Seite 33.

  • Seite 28: Grundleiterplatte (Betriebskomponenten 230 V~)

    Montageablauf Elektrisch anschließen (Fortsetzung) Lüsterklemmen: Siehe Seite 32. X1 Klemmen für Schutzleiter aller zugehörenden Anlagenkomponenten X2 Klemmen für Neutralleiter aller zugehörenden Anlagenkomponenten X3 Klemmen für Melde- und Sicherheitsan- schlüsse Netzanschlüsse: Siehe Seite 35. Wärmepumpenregelung 230 V~ F1: Sicherung T 6,3 A Heizwasser-Durchlauferhitzer 400 V~ Verdichter 400 V~ Grundleiterplatte (Betriebskomponenten 230 V~)
  • Seite 29 Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Klemmen Funktion Erläuterung 212.2 Heizkreispumpe Heizkreis ohne Mi- Falls ein Heizwasser-Pufferspeicher vorhanden ist, ■ scher A1/HK1 wird diese Pumpe zusätzlich zur Sekundärpumpe an- geschlossen. Temperaturwächter als Maximaltemperaturbegren- ■ zung für Fußbodenheizung (falls vorhanden) in Reihe anschließen.

  • Seite 30: Erweiterungsleiterplatte Auf Grundleiterplatte (Betriebskomponenten 230 V~)

    Montageablauf Elektrisch anschließen (Fortsetzung) Anschluss des Temperaturwächters Best.-Nr. 7151 728, 7151 729 an Erweiterungssatz Mischer sÖ sÖ Abb. 26 Stecker sÖ , an Erweiterungssatz Mischer aufste- cken. Temperaturwächter Heizkreispumpe bei Heizkreis mit Mischer Erweiterungsleiterplatte auf Grundleiterplatte (Betriebskomponenten 230 V~) Hinweise zu den Anschlusswerten Erforderliche Parameter bei der Inbetriebnahme ein- ■...
  • Seite 31 Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Klemmen Funktion Erläuterung 222.3 Ansteuerung externer Wärmeerzeu- Potenzialfreier Kontakt 222.4 ger und je 1 Sicherheitstemperaturbe- grenzer (bauseits, max. 70 °C) zum Hinweis Aus- oder Umschalten folgender Schaltkontakt ist ein potenzialfreier Schließer, der bei ■ Komponenten: Wärmeanforderung geschlossen wird.

  • Seite 32: Lüsterklemmen (Melde- Und Sicherheitsanschlüsse)

    Montageablauf Elektrisch anschließen (Fortsetzung) Stecker Klemmen Funktion Erläuterung 224.7 Umwälzpumpe zur Trinkwassernach- Anschlusswerte erwärmung Max. Leistung: 100 W ■ oder Spannung: 230 V~ ■ Max. Schaltstrom: 4(2) A ■ Ansteuerung Elektro-Heizeinsatz- EHE (Anschluss siehe folgende Ab- bildung) Elektro-Heizeinsatz 400 V~ Elektro-Heizeinsatz 230 V~ (bauseits) 224.7 224.7...

  • Seite 33: Regler- Und Sensorleiterplatte (Sensoren)

    Montageablauf Elektrisch anschließen (Fortsetzung) Klemmen Funktion Erläuterung Hinweis Keine Parametrierung erforderlich ■ Der Verdichter wird „hart“ ausgeschaltet, sobald der ■ Kontakt öffnet. Durch das EVU-Sperrsignal (EVU-Sperre) wird die ■ Versorgungsspannung der jeweiligen Betriebskompo- nente ausgeschaltet. Für den Heizwasser-Durchlauferhitzer können die ■...
  • Seite 34 Wärmepumpenregelung ist Master (Auslieferungszustand). Modbus 1 — Anschluss für Viessmann Geräte, z. B. Vitovent 300-F Hinweis Falls weitere Viessmann Geräte an Modbus 1 angeschlossen werden sollen, Modbus-Verteiler (Zubehör) aufstecken (siehe Montageanleitung „Modbus- Verteiler“). Anschluss Kommunikationsmodul LON (siehe Montageanleitung „Kommuni- —...

  • Seite 35: Netzanschluss

    Montageablauf Elektrisch anschließen (Fortsetzung) [{{] 0-10V L1 N Abb. 30 Erweiterung EA1 Umwälzpumpe zur Schwimmbadbeheizung (Zube- Netzanschluss 1/N/PE 230 V/50 Hz hör) Temperaturregler für Schwimmbecken-Tempera- Abzweigdose (bauseits) turregelung (potenzialfreier Kontakt: 230 V~, 0,1 A, Sicherungen und Leistungsschütz für Umwälz- pumpe zur Schwimmbadbeheizung (Zubehör) Zubehör) Brücke Anschluss auf Regler- und Sensorleiterplatte...

  • Seite 36: Netzanschluss Wärmepumpenregelung 230 V

    Montageablauf Netzanschluss (Fortsetzung) Gefahr In Verbindung mit Eigenstromnutzung (Nutzung des ■ Falsche Adernzuordnung kann zu gefährlichen von der Photovoltaikanlage erzeugten Stroms für Verletzungen durch elektrischen Strom und zu den Eigenbedarf): Geräteschäden führen. Während der EVU-Sperre ist der Betrieb des Ver- Adern „L“...

  • Seite 37: Netzanschluss Verdichter 400 V

    Montageablauf Netzanschluss (Fortsetzung) Netzanschluss Verdichter 400 V~ Bei Nutzung Niedertarif mit EVU-Sperre ist keine ■ 400 V, 50 Hz Parametrierung erforderlich. Der Verdichter ist wäh- 3/PE rend der Sperrzeit außer Betrieb. ■ Empfohlene Netzanschlussleitung: 5 x 2,5 mm Abb. 32 Max.

  • Seite 38: Netzversorgung Mit Evu-Sperre: Mit Bauseitiger Lasttrennung

    Montageablauf Netzanschluss (Fortsetzung) Netzversorgung mit EVU-Sperre: Mit bauseitiger Lasttrennung Das EVU-Sperrsignal wird am bauseitigen Schütz der X3.7 Niedertarif-Netzversorgung und in der Wärmepumpen- X3.6 regelung angeschlossen. Bei aktiver EVU-Sperre wer- den Verdichter und Heizwasser-Durchlauferhitzer „hart“ ausgeschaltet. Hinweis Technische Anschlussbedingungen des zuständigen Energieversorgungsunternehmens (EVU) beachten.

  • Seite 39: Netzversorgung In Verbindung Mit Eigenstromnutzung

    Montageablauf Netzanschluss (Fortsetzung) Netzversorgung in Verbindung mit Eigenstromnutzung Ohne EVU-Sperre E1E2 D /D L1 L1 L2 L2 L3 L3 Abb. 36 Wärmepumpe Zweirichtungszähler (für Photovoltaikanlage zur Weitere (Eigenstrom-)Verbraucher im Haushalt Eigenstromnutzung): Energiebezug vom EVU und Energieeinspeisung Energiezähler Wechselrichter zum EVU Trennvorrichtung für die Photovoltaikanlage Zähler mit Rücklaufsperre: Für Energieerzeugung der Photovoltaikanlage...

  • Seite 40: Wärmepumpe Schließen

    Montageablauf Netzanschluss (Fortsetzung) [{{] 0-10V Abb. 37 Erweiterung EA1 Potenzialfreier Schließer 2: Ggf. Absprache mit Anschluss auf Regler- und Sensorleiterplatte dem EVU erforderlich Potenzialfreier Schließer 1: Ggf. Absprache mit Netzanschluss 1/N/PE 230 V/50 Hz dem EVU erforderlich Hinweis ■ Falls Smart Grid freigegeben ist („Freigabe Smart Grid 7E80“...

  • Seite 41: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Wärmepumpe öffnen......................42 • 2. Protokolle erstellen......................42 • • 3. Kältekreis auf Dichtheit prüfen..................42 •...

  • Seite 42: Wärmepumpe Öffnen

    Erstinbetriebnahme, Inspektion, Wartung Wärmepumpe öffnen Gefahr Achtung Das Berühren spannungsführender Bauteile Inbetriebnahme direkt nach der Aufstellung kann kann zu gefährlichen Verletzungen durch elektri- zu Geräteschäden führen. schen Strom führen. Zwischen Aufstellung und Inbetriebnahme des ■ Anschlussräume nicht berühren (Wärme- Geräts müssen min. 30 min liegen. pumpenregelung und Netzanschlüsse: Siehe Kapitel „Übersicht der elektrischen Anschlüsse Achtung...

  • Seite 43: Erstinbetriebnahme, Inspektion, Wartung

    Erstinbetriebnahme, Inspektion, Wartung Sekundärseitig füllen und entlüften Ungeeignetes Füll- und Ergänzungswasser fördert 01. Falls vorhanden, bauseitige Rückflussverhinderer Ablagerungen und Korrosionsbildung. Dadurch können öffnen. Schäden an der Anlage entstehen. Zur Beschaffenheit und Menge des Heizwassers ein- 02. Vordruck des Ausdehnungsgefäßes prüfen, ggf. schließlich Füll- und Ergänzungswasser die VDI 2035 nachfüllen: Siehe Seite 44.

  • Seite 44: Ausdehnungsgefäß Und Druck Des Heizkreises Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Ausdehnungsgefäß und Druck des Heizkreises prüfen Planungshinweise beachten. „Planungsunterlagen für Wärmepumpen“ Elektrische Anschlüsse auf festen Sitz prüfen Innenraum reinigen Achtung Ablagerungen von Chemikalien im Innenraum können zu Geräteschäden führen. Innenraum nur mit klarem Wasser reinigen, max. Temperatur 50 °C. Abb.

  • Seite 45: Anlage In Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Innenraum reinigen (Fortsetzung) Innenraum erst mit Staubsauger und anschließend ■ mit Handbrause reinigen. Ggf. mit weichem Tuch nachwischen. ■ Achtung Einfrierendes Kondenswasser in der Wärme- pumpe führt zu Geräteschäden. Kondenswasserablauf auf freien Ablauf prü- fen. Kondenswasserablauf ggf. spülen. ■...
  • Seite 46 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) 90° Abb. 40 Netzschalter an der Wärmepumpenregelung Motorschutzschalter Inbetriebnahme mit Inbetriebnahme-Assistent Der Inbetriebnahme-Assistent führt automatisch durch alle Menüs, in denen Einstellungen erforderlich sind. Hierbei ist die „Codierebene 1“ automatisch aktiv. Achtung Eine Fehlbedienung in der „Codierebene 1“ kann zu Schäden am Gerät und an der Hei- zungsanlage führen.
  • Seite 47 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Netzschalter an der Regelung einschalten. ■ Die Abfrage „Inbetriebnahme starten?“ erscheint bei der Erstinbetriebnahme automatisch. Hinweis Der Inbetriebnahme-Assistent kann auch manuell gestartet werden: Hierfür beim Einschalten der Regelung gedrückt halten (Fortschrittsbalken sichtbar). ■...
  • Seite 48 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Sprache einstellen Datum/Uhrzeit Uhrzeit Datum einstellen einstellen einstellen Inbetriebnahme starten? Codier- Parametergruppe Parameter ebene 1 wählen einstellen Temperatur- Sensorwerte sensoren anzeigen Signaleingänge Signaleingänge anzeigen Aktorentest Aktorentest durchführen Teilnehmer-Check (LON) Teilnehmer-Check durchführen Funktionskontrolle Funktions- Funktion starten...
  • Seite 49 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Erforderliche Parameter für bauseits angeschlossene Komponenten Detaillierte Erläuterung zu den Parametern Serviceanleitung „Wärmepumpenregelung Vitotronic 200“ Anlagenschema Übersicht aller möglichen Anlagenschemen Komponente „Anlagenschema 7000“ Heizkreis A1/HK1 — — — — M2/HK2 — — —...
  • Seite 50 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Parameter für Pumpen und weitere Komponenten Parameter Einstellung Heizkreispumpe „Anlagendefinition“ Ó „Anlagenschema 7000“ Mit Heizkreis A1/HK1 für Heizkreis ■ ohne Mischer Oder Mit Heizkreis M2/HK2 für Heizkreis ■ mit Mischer Trinkwasserzirkulationspumpe Erweitertes Menü Ó...
  • Seite 51 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Parameter Einstellung Vitocom 100, Typ GSM/GSM2 „Anlagendefinition“ Ó „Vitocom 100 7017“ „1“ Externe Erweiterung „Anlagendefinition“ Ó „Externe Erweiterung 7010“ „1“ Erweiterung EA1 „2“ Erweiterung AM1 „3“ Erweiterungen EA1 und AM1 Hinweis Parameter für externe Funktionen: Siehe folgende Tabelle.
  • Seite 52 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Parameter für Heizwasser-Durchlauferhitzer Parameter Einstellung „Elektr. Zusatzheizung“ Ó „Freigabe Heizwasser-Durchlauferhitzer 7900“ „1“ „Leistung für Heizw.-Durchlauferh. bei EVU-Sperre 790A“ „1“ 3 kW „2“ 6 kW „3“ 9 kW Freigabe Heizwasser-Durchlauferhitzer für Trinkwassererwärmung „Warmwasser“ Ó...
  • Seite 53 Erstinbetriebnahme, Inspektion, Wartung Anlage in Betrieb nehmen (Fortsetzung) Parameter für Kühlfunktion Parameter Einstellung „Kühlung“ Ó „Kühlfunktion 7100“ „3“ „Kühlkreis 7101“ „1“ Heizkreis A1/HK1 „2“ Heizkreis M2/HK2 „4“ Separater Kühlkreis SKK Parameter für Lüftung Parameter Einstellung „Lüftung“ Ó „Freigabe Vitovent 7D00“ „1“...

  • Seite 54: Gehäusetemperatur Des Verdichters Prüfen

    überschreiten: ■ Typ AWCI-AC 201.A07: 115 °C ■ Typ AWCI-AC 201.A10: 120 °C Ggf. ist Rücksprache mit dem Technischen Dienst der Viessmann Werke erforderlich. Funktion der Anlage prüfen ■ Funktion aller Anlagenkomponenten prüfen, z. B. Umwälzpumpen, 3-Wege-Umschaltventile. ■ Temperaturen an der Wärmepumpenregelung abfra- gen.

  • Seite 55: Wärmepumpe Schließen

    Erstinbetriebnahme, Inspektion, Wartung Funktion der Anlage prüfen (Fortsetzung) Sicherheitstemperaturbegrenzer entriegeln Achtung Falls die Wärmepumpe, z. B. während der Lage- rung oder beim Transport Temperaturen unter 15 °C ausgesetzt wird, kann der Sicherheits- – temperaturbegrenzer des Heizwasser-Durchlau- ferhitzers auslösen. Sicherheitstemperaturbegrenzer auf über 20 °C aufheizen und Entriegelungstaste des Sicher- Abb.

  • Seite 56: Übersicht Elektrische Komponenten

    Instandhaltung Übersicht elektrische Komponenten F27F8 F6 F14F16 J3J4 F1 T6,3AH Abb. 44 Regler- und Sensorleiterplatte: Siehe Seite 33. Inverter Grundleiterplatte: Siehe Seite 28. Sicherheitstemperaturbegrenzer des Heizwasser- Erweiterungsleiterplatte auf Grundleiterplatte: Durchlauferhitzers Siehe Seite 30. Motorschutzschalter Lüsterklemmen: Siehe Seite 32. Kältekreisregler Netzanschlüsse: Siehe Seite 35. Bedieneinheit...

  • Seite 57: Instandhaltung

    Instandhaltung Übersicht elektrische Komponenten (Fortsetzung) Bedienteil aufklappen Abb. 45 Ggf. Abdeckung des Bedienteils abnehmen Abb. 46 Gehäusetür öffnen Siehe Seite 15.

  • Seite 58: Übersicht Interne Komponenten

    Instandhaltung Übersicht interne Komponenten Abb. 47 Hochdrucksensor Sauggastemperatursensor (Pt500A) Vorlauftemperatursensor Sekundärkreis (Pt500A) Schraderventil Niederdruckseite Sicherheitstemperaturschalter Flüssigkeitsabscheider Sicherheitshochdruckschalter Heißgastemperatursensor (Pt500A) Handentlüfter Rücklauftemperatursensor Sekundärkreis Flüssiggastemperatursensor (Pt500A) (Pt500A) Elektronisches Expansionsventil (EEV) Schraderventil Hochdruckseite Entleerungshahn 4-Wege-Umschaltventil Niederdrucksensor Wärmepumpe sekundärseitig entleeren 1. Bauseitigen KFE-Hahn schließen. 2.

  • Seite 59: Sensoren Prüfen

    Kesseltemperatursensor externer Wärmeerzeuger (F20) ■ Rücklauftemperatursensor Solarkreis (F23) ■ Raumtemperatursensoren ■ Vorlauftemperatursensor Sekundärkreis Pt500A ■ Rücklauftemperatursensor Sekundärkreis ■ Sensoren im Kältekreis ■ Viessmann NTC 10 k (blaue Kennzeichnung) Ω Außentemperatursensor Übrige Sensoren Temperatur in °C Temperatur in °C Abb. 48 Abb. 49...

  • Seite 60: Viessmann Pt500A (Grüne Kennzeichnung)

    Instandhaltung Sensoren prüfen (Fortsetzung) Viessmann Pt500A (grüne Kennzeichnung) Temperatur in °C Abb. 50 Sicherungen prüfen Position der Sicherungen: Siehe Abb. 23 auf Seite 27. Die Sicherung F1 befindet sich an der Netzan- Sicherung F1 und F3: ■ schlussklemme der Wärmepumpenregelung.
  • Seite 61 Instandhaltung Sicherungen prüfen (Fortsetzung)

  • Seite 62: Übersicht Der Baugruppen

    Einzelteillisten Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb. 51 Typenschild Baugruppe elektrische Ausrüstung Baugruppe Gehäuse Baugruppe Wärmepumpenmodul Baugruppe Luftmodul Baugruppe Sonstige...

  • Seite 63: Einzelteillisten

    Einzelteillisten Übersicht der Baugruppen (Fortsetzung) Einzelteile ohne Abbildung Pos. Einzelteil 0007 Lackstift vitosilber 0008 Sprühdosenlack vitosilber 0009 Montage- und Serviceanleitung Vitocal 200-A 0010 Anlagenbeispiele Vitocal 200-A...

  • Seite 64: Gehäuse

    Einzelteillisten Gehäuse 0016 0018 0012 0009 0003 0002 0016 0003 0002 0010 0005 0011 0007 0005 0006 0013 0003 0016 0015 0014 0017 0004 0001 0004 0008 0007 Abb. 52...
  • Seite 65 Einzelteillisten Gehäuse (Fortsetzung) Pos. Einzelteil 0001 Winkel (Satz) 0002 Schalldämm-Matte Oberblech 0003 Schalldämm-Matte Seitenblech unten 0004 Schalldämm-Matte Vorderblech unten 0005 Schalldämm-Matte Hinterblech 0006 Ecke Regelungsträger (2 Stück) 0007 Schriftzüge 0008 Blechschrauben (2 Stück) 0009 Oberblech 0010 Hinterblech 0011 Vorderblech oben mit Schalldämm-Matte 0012 Seitenblech links 0013...

  • Seite 66: Luftmodul

    Einzelteillisten Luftmodul 0008 0004 0003 0001 0003 0001 0006 0005 0002 0007 Abb. 53...
  • Seite 67 Einzelteillisten Luftmodul (Fortsetzung) Pos. Einzelteil 0001 Luftauslass rechts und links 0002 Deckel Luftauslass rechts/links 0003 Seitenwand hinten rechts und links 0004 Anschluss Luftkanal 0005 Deckel Vorderteil 0006 Vorderteil 0007 Kondenswasserwanne 0008 Deckel oben...

  • Seite 68: Grundgestell

    Einzelteillisten Grundgestell 0005 0008 0014 0008 0006 0001 0007 0003 0002 0012 0011 0011 0013 0009 0004 0010 Abb. 54...
  • Seite 69 Einzelteillisten Grundgestell (Fortsetzung) Pos. Einzelteil 0001 Mittelblech 0002 Halterung 0003 Halteblech Anschluss-Schläuche 0004 Bodenblech 0005 Obere Strebe hinten 0006 Obere Strebe vorn 0007 Seitenstreben (4 Stück) 0008 Obere Streben links und rechts (2 Stück) 0009 Halteblech unten links 0010 Halteblech unten rechts 0011 Untere Streben (2 Stück) 0012...

  • Seite 70: Elektrische Ausrüstung

    Einzelteillisten Elektrische Ausrüstung 0014 0010 0016 0015 0011 0012 0036 0001 0007 0017 0013 0021 0038 0041 0002 0003 0042 0006 0004 0005 0040 0035 0019 0036 0039 0030 0008 0030 0063 0032 0022 0024 0025 0009 0027 0061 0064 0037 0061 0064...
  • Seite 71 Einzelteillisten Elektrische Ausrüstung (Fortsetzung) Pos. Einzelteil 0001 Bedienteil 0002 Regler- und Sensorleiterplatte mit Abdeckung (CU401) 0003 Grundträger Regler- und Sensorleiterplatte 0004 Grundleiterplatte mit Abdeckung (MB761) 0005 Grundträger Grundleiterplatte 0006 Erweiterungsleiterplatte mit Abdeckung (SA135) 0007 Codierstecker 0008 EEV-Leiterplatte 0009 Inverter 0010 Leiterplatte Optolink mit Anschlussadapter (SA136-A10) 0011 Leiterplatte Netzschalter mit Anschlussadapter (SA137-A10)
  • Seite 72 Einzelteillisten Elektrische Ausrüstung (Fortsetzung) Einzelteile ohne Abbildung Pos. Einzelteil 0050 Leitungsbaum Kleinspannung 0051 Anschlussleitung Klixon Heißgas 0065 Spule 3-Wege-Umschaltventil 0066 Leitungen Schrittmotor und Sensoren (Satz) 0067 Modbus-Verbindungsleitung elektronisches Expansionsventil 0070 Modbus-Verbindungsleitung Inverter 0074 Leitungshalter...
  • Seite 73 Einzelteillisten Elektrische Ausrüstung (Fortsetzung)

  • Seite 74: Wärmepumpenmodul Typ Awci-Ac 201.A07

    Einzelteillisten Wärmepumpenmodul Typ AWCI-AC 201.A07 0046 0047 0033 0034 0032 0031 0009 0038 0023 0006 0037 0032 0033 0033 0008 0036 0026 0032 0033 0018 0035 0032 0003 0033 0028 0027 0025 0017 0021 0024 0002 0030 0023 0005 0006 0004 0022 0008...
  • Seite 75 Einzelteillisten Wärmepumpenmodul Typ AWCI-AC 201.A07 (Fortsetzung) Pos. Einzelteil 0001 Verdichter mit integriertem Flüssigkeitsabscheider 0002 Verflüssiger 0003 Anschlussleitung Vorlauf Verflüssiger 0004 Anschlussleitung Rücklauf Verflüssiger 0005 Anschluss-Set Filtertrockner 0006 Verbindungsleitung Expansionsventil Filtertrockner — 0007 Thermoschalter (Klixon) 0008 Elektronisches Expansionsventil 0009 Filtertrockner 0010 Verbindungsleitung Heizwasser-Durchlauferhitzer Sekundärpumpe —...
  • Seite 76 Einzelteillisten Wärmepumpenmodul Typ AWCI-AC 201.A07 (Fortsetzung) Pos. Einzelteil 0042 Verbindungsleitung Verdichter Flüssigkeitsabscheider — 0043 Verbindungsleitung Flüssigkeitsabscheider 4-Wege-Umschaltventil — 0044 Flüssigkeitsabscheider 0045 Unterlage Flüssigkeitsabscheider 0046 Wärmedämmungen für Kältemittelleitungen (Satz) 0047 Wärmedämmungen für Anschluss-Schläuche (Satz) 0048 Gummipuffer für Verdichter (4 Stück) Einzelteile ohne Abbildung Pos.
  • Seite 77 Einzelteillisten Wärmepumpenmodul Typ AWCI-AC 201.A07 (Fortsetzung)

  • Seite 78: Wärmepumpenmodul Typ Awci-Ac 201.A10

    Einzelteillisten Wärmepumpenmodul Typ AWCI-AC 201.A10 0046 0047 0033 0009 0034 0031 0032 0038 0023 0006 0037 0032 0026 0033 0033 0008 0036 0032 0033 0035 0003 0032 0018 0033 0027 0028 0030 0017 0002 0029 0005 0021 0006 0020 0022 0008 0043 0009...
  • Seite 79 Einzelteillisten Wärmepumpenmodul Typ AWCI-AC 201.A10 (Fortsetzung) Pos. Einzelteil 0001 Verdichter 0002 Verflüssiger 0003 Anschlussleitung Vorlauf Verflüssiger 0004 Anschlussleitung Rücklauf Verflüssiger 0005 Anschluss-Set Filtertrockner 0006 Verbindungsleitung Expansionsventil Filtertrockner — 0007 Thermoschalter Klixon 0008 Elektronisches Expansionsventil 0009 Filtertrockner 0010 Verbindungsleitung Heizwasser-Durchlauferhitzer Sekundärpumpe —...
  • Seite 80 Einzelteillisten Wärmepumpenmodul Typ AWCI-AC 201.A10 (Fortsetzung) Pos. Einzelteil 0042 Verbindungsleitung Verdichter Flüssigkeitsabscheider — 0043 Verbindungsleitung Flüssigkeitsabscheider 4-Wege-Umschaltventil — 0044 Flüssigkeitsabscheider 0045 Unterlage Flüssigkeitsabscheider 0046 Wärmedämmungen für Kältemittelleitungen (Satz) 0047 Wärmedämmungen für Anschluss-Schläuche (Satz) Einzelteile ohne Abbildung Pos. Einzelteil 0048 Magnetspule...
  • Seite 81 Einzelteillisten Wärmepumpenmodul Typ AWCI-AC 201.A10 (Fortsetzung)

  • Seite 82: Sonstige

    Einzelteillisten Sonstige 0001 0008 0004 0002 0007 0005 0009 0011 0013 0006 0007 0012 0010 0003 Abb. 58...
  • Seite 83 Einzelteillisten Sonstige (Fortsetzung) Pos. Einzelteil 0001 Verdampfer 0002 Radialventilator 0003 Halteblech unten 0004 Trennwand Lufteintritt/Luftaustritt 0005 Halteblech oben 0006 Sicherheitstemperaturbegrenzer 0007 Zylinderschrauben M6 x 16 (4 Stück) 0008 Schalldämm-Matten Oberblech 0009 Schalldämm-Matte Bodenblech 0010 Stellfüße (4 Stück) 0011 Gummipuffer für Grundträger (4 Stück) 0012 Befestigungselemente für Anschluss-Schläuche (Satz) 0013...

  • Seite 84: Protokolle Protokoll Der Hydraulikparameter

    Protokolle Protokoll der Hydraulikparameter Einstell- und Messwerte Sollwert Erstinbetrieb- Wartung/Service nahme Prüfung Externe Pumpen der Heizkreise Typ der Umwälzpumpe Stufe der Umwälzpumpe Einstellung Überströmventil Inbetriebnahme Primärkreis Temperatur Lufteintritt °C („Diagnose“ „Anlagenübersicht“) Ó Temperatur Luftaustritt °C („Diagnose“ „Anlagenübersicht“) Ó Temperaturdifferenz (Lufteintritt/-austritt) Δ...
  • Seite 85 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Anlagendefinition Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Anlagenschema“ (siehe Kapitel „Anlagen- 7000 schema“) ≙ „Temperaturdifferenz für Berechnung der 7003 40 ( 4 K) Heizgrenze“ ≙ „Temperaturdifferenz für Berechnung der 7004 40 ( 4 K) Kühlgrenze“...
  • Seite 86 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Warmwasser Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service ≙ „Warmwassertemperatur-Sollwert“ 6000 500 ( 50 °C) ≙ „Min. Warmwassertemperatur“ 6005 100 ( 10 °C) ≙ „Max. Warmwassertemperatur“ 6006 600 ( 60 °C) ≙ „Hysterese WW-Temperatur Wärmepum- 6007 50 ( 5 K)
  • Seite 87 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Elektrische Zusatzheizung Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Freigabe Heizwasser- Durchlauferhit- 7900 zer“ „Freigabe Elektro-Heizungen für Warm- 7901 wasserbereitung“ „Freigabe Heizw.-Durchlauferhitzer für 7902 Raumbeheizung“ „Max. Leistung Heizw.-Durchlauferhitzer“ 7907 „Leistung für Heizw.-Durchlauferh. bei 790A EVU-Sperre“...
  • Seite 88 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Heizkreis 1 Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service ≙ „Raumtemperatur Normal“ 2000 200 ( 20 °C) ≙ „Raumtemperatur Reduziert“ 2001 160 ( 16 °C) „Fernbedienung“ 2003 ≙ „Niveau Heizkennlinie“ 2006 0 K) ≙ „Neigung Heizkennlinie“...
  • Seite 89 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Lüftung Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Freigabe Vitovent“ 7D00 „Freigabe Vorheizregister elektrisch“ 7D01 „Freigabe Nachheizregister hydraulisch“ 7D02 „Freigabe Feuchtesensor“ 7D05 „Freigabe CO2-Sensor“ 7D06 ≙ „Ablufttemperatur-Sollwert“ 7D08 200 ( 20 °C) „Volumenstrom Reduzierte Lüftung“ 7D0A 120 m „Volumenstrom Nennlüftung“...
  • Seite 90 Protokolle Protokoll der Regelungsparameter (Fortsetzung) Smart Grid Parameter Code Auslieferungszu- Erstinbetrieb- Wartung/ stand nahme Service „Freigabe Smart Grid“ 7E80 „Smart Grid Freigabe E-Heizung“ 7E82 ≙ „Smart Grid Sollwertanhebung für Warm- 7E91 0 K) wasserbereitung“ ≙ „Smart Grid Sollwertanhebung für Heiz- 7E92 0 K) wasser-Puffersp.“...

  • Seite 91: Technische Daten

    Technische Daten Technische Daten Typ AWCI-AC 201.A07 201.A10 Leistungsdaten Heizen nach EN 14511 (A2/W35) Nenn-Wärmeleistung 4,98 7,00 Elektr. Leistungsaufnahme 1,32 1,97 Leistungszahl (COP) 3,76 3,55 ε Leistungsdaten Heizen nach EN 14511 (A7/W35, Spreizung 5 K) Nenn-Wärmeleistung 5,16 7,48 Elektr. Leistungsaufnahme 1,08 1,59 Leistungszahl...
  • Seite 92 Technische Daten Technische Daten (Fortsetzung) Typ AWCI-AC 201.A07 201.A10 Elektrische Werte Nennspannung 3/N/PE 400 V/50 Hz Max. Nennstrom 14,5 Anlaufstrom 10,0 Absicherung B16A 3-polig Absicherung Ventilator T 6,3 A H Nennspannung Steuerstromkreis 230 V/50 Hz Absicherung Steuerstromkreis T 6,3 A H Elektrische Leistungsaufnahme Ventilator bei 600 1/min Sekundärpumpe...
  • Seite 93 Technische Daten Technische Daten (Fortsetzung) Typ AWCI-AC 201.A10 bei Eckaufstellung Schall-Leistungspegel L Im Aufstell- Außen raum Ansaugseite Ausblasseite Ansaug- und Ausblasseite A-Bewerteter Schall-Leistungs-Summenpe- gel im Heizbetrieb bei A7 ± /W55 ± Min. Heizleistung dB(A) ■ Max. Heizleistung dB(A) ■ Nachtbetrieb dB(A) ■...

  • Seite 94: Anhang Auftrag Zur Erstinbetriebnahme

    Anhang Auftrag zur Erstinbetriebnahme Senden Sie den folgenden Auftrag mit beigefügtem Anlagenschema per Fax an Ihre zuständige Viessmann Ver- kaufsniederlassung. Zur Inbetriebnahme der Anlage ist die Anwesenheit eines fachkompetenten Mitarbeiters erforderlich. Anlagendaten: Auftraggeber Anlagenstandort Check-Punkte ankreuzen: Hydraulikschema für Heizungsanlage beigefügt Heizkreise vollständig installiert und befüllt...

  • Seite 95: Bescheinigungen

    Bescheinigungen Konformitätserklärung Vitocal 200-A, Typ AWCI-AC 201.A einschließlich Wärmepumpenregelung Vitotronic 200, Typ WO1C Wir, die Viessmann Werke GmbH & Co. KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt die Bestimmungen folgender Richtlinien und Verordnungen erfüllt: 2014/68/EU Druckgeräterichtlinie...

  • Seite 96: Stichwortverzeichnis

    Stichwortverzeichnis Stichwortverzeichnis 4-Wege-Umschaltventil..........58 Dichtheit Kältekreis............ 42 Dichtheit prüfen..........24, 40, 43 Dichtringe erneuern........24, 40, 43 Abdeckung Bedienteil abnehmen......57 Druckbelastung............24 Abmessungen............8, 92 Druck prüfen...............44 Abschlusswiderstand Modbus........34 Durchführungstüllen........... 15 Absicherung............... 92 Anforderungen an den Aufstellraum......9 Anlage in Betrieb nehmen..........45 Eckaufstellung............10 Anlagenbetreiber einweisen........55 EHPA-Gütesiegel............
  • Seite 97 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Füllen................. 43 Füllmenge..............92 Laststromkreise............36 Füllwasser..............43 Leistungszahl (COP)..........91 Funktionsprüfung............54 Leistungszahl EER.............91 Funkuhrempfänger.............33 Lufteintrittstemperatur..........91 Fußbodenheizkreis.............29 Lüftung............... 53 Fußbodenheizung............29 Lüsterklemmen.............32, 56 Gehäusetemperatur Verdichter prüfen.......54 Maße................8 Gehäusetür öffnen............. 57 Maximaltemperaturbegrenzung......... 29 Gerät ausrichten............24 Meldeanschlüsse............32 Geräteanschluss-Stutzen........
  • Seite 98 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Schließen der Wärmepumpe........40 Parameter Schraderventil – Bauseitige Komponenten........49 – Hochdruckseite............58 – Eigenstromnutzung..........53 – Niederdruckseite............. 58 – Elektrische Zusatzheizung........52 Schwimmbad..............34 – Elektro-Heizeinsatz..........52 Schwimmbadbeheizung..........52 – Energiezähler............53 Sekundärkreis entleeren..........58 – Erweiterungssatz Mischer........50 Sekundärseitig füllen und entlüften......
  • Seite 99 Stichwortverzeichnis Stichwortverzeichnis (Fortsetzung) Vorlauftemperatursensor Anlage......33, 59 Wärmepumpe Vorlauftemperatursensor Heizkreis......59 – Aufstellen............9, 23 Vorlauftemperatursensor Kühlkreis...... 33, 59 – Ausrichten............... 24 Vorlauftemperatursensor Sekundärkreis....58, 59 – Einschalten..............45 – Öffnen..............14 – Reinigen..............44 Wandabstand............10, 12 – Schließen............40, 55 Wandabstände Wartung..............42 –...

  • Seite 100: Gültigkeitshinweis

    Gültigkeitshinweis Herstell-Nr.: 7549933 7549934 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
