5 An das Bussystem anschließen
Anschlussraum
Elektronikraum
32
1

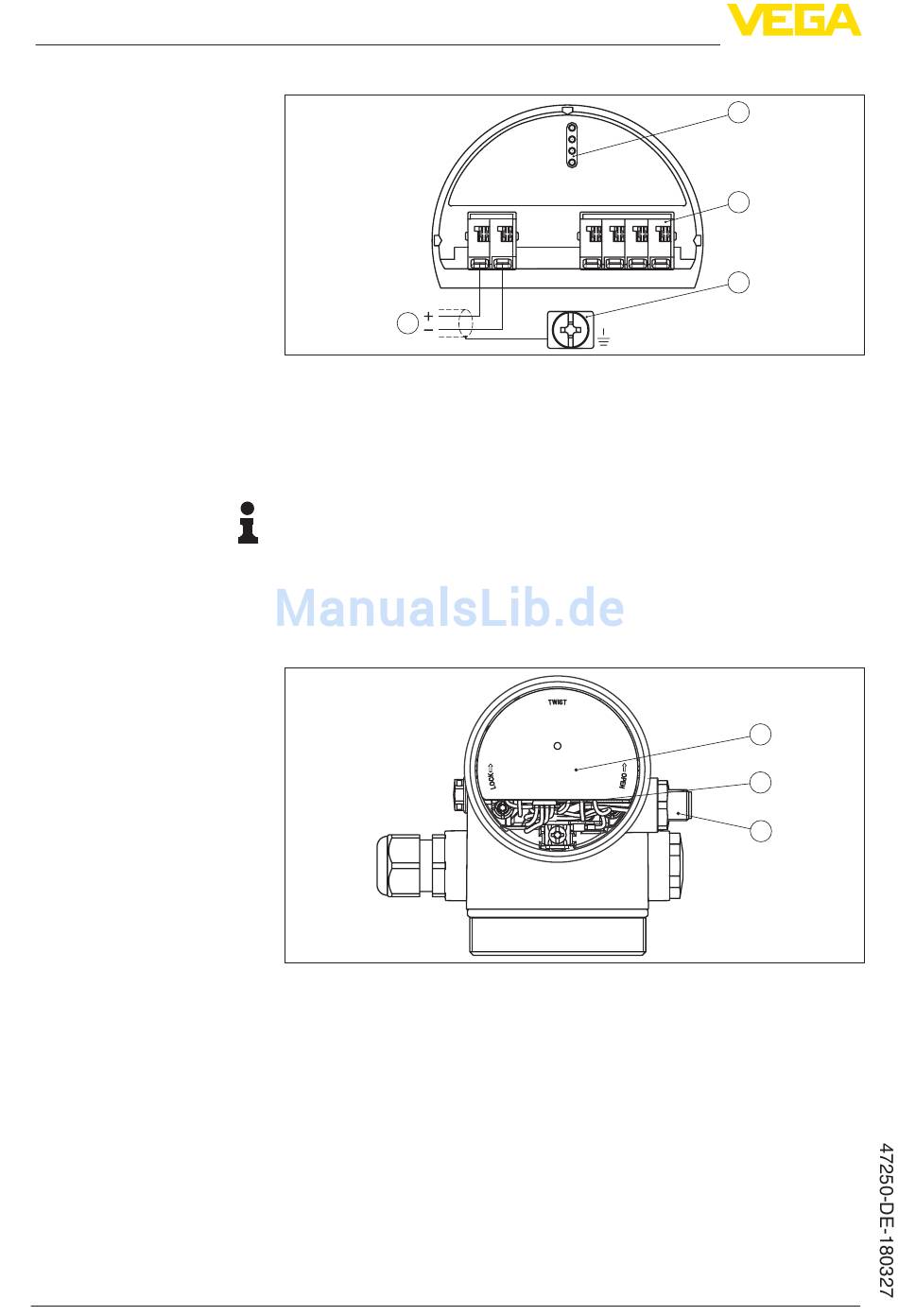

Abb. 32: Anschlussraum - Zweikammergehäuse
1 Spannungsversorgung, Signalausgang
2 Für Anzeige- und Bedienmodul bzw. Schnittstellenadapter
3 Für externe Anzeige- und Bedieneinheit
4 Erdungsklemme zum Anschluss des Kabelschirms
Information:
Der parallele Betrieb einer externen Anzeige- und Bedieneinheit
und eines Anzeige- und Bedienmoduls im Anschlussraum wird nicht
unterstützt.
5.5 Zweikammergehäuse mit VEGADIS-Adapter
Abb. 33: Sicht auf den Elektronikraum mit VEGADIS-Adapter zum Anschluss
der externen Anzeige- und Bedieneinheit
1 VEGADIS-Adapter
2 Interne Steckverbindung
3 Steckverbinder M12 x 1
Bus
+
1 2
5 6 7 8
( ) (-)
2
3
4
1
2
3
VEGAPULS 69 • Profibus PA
