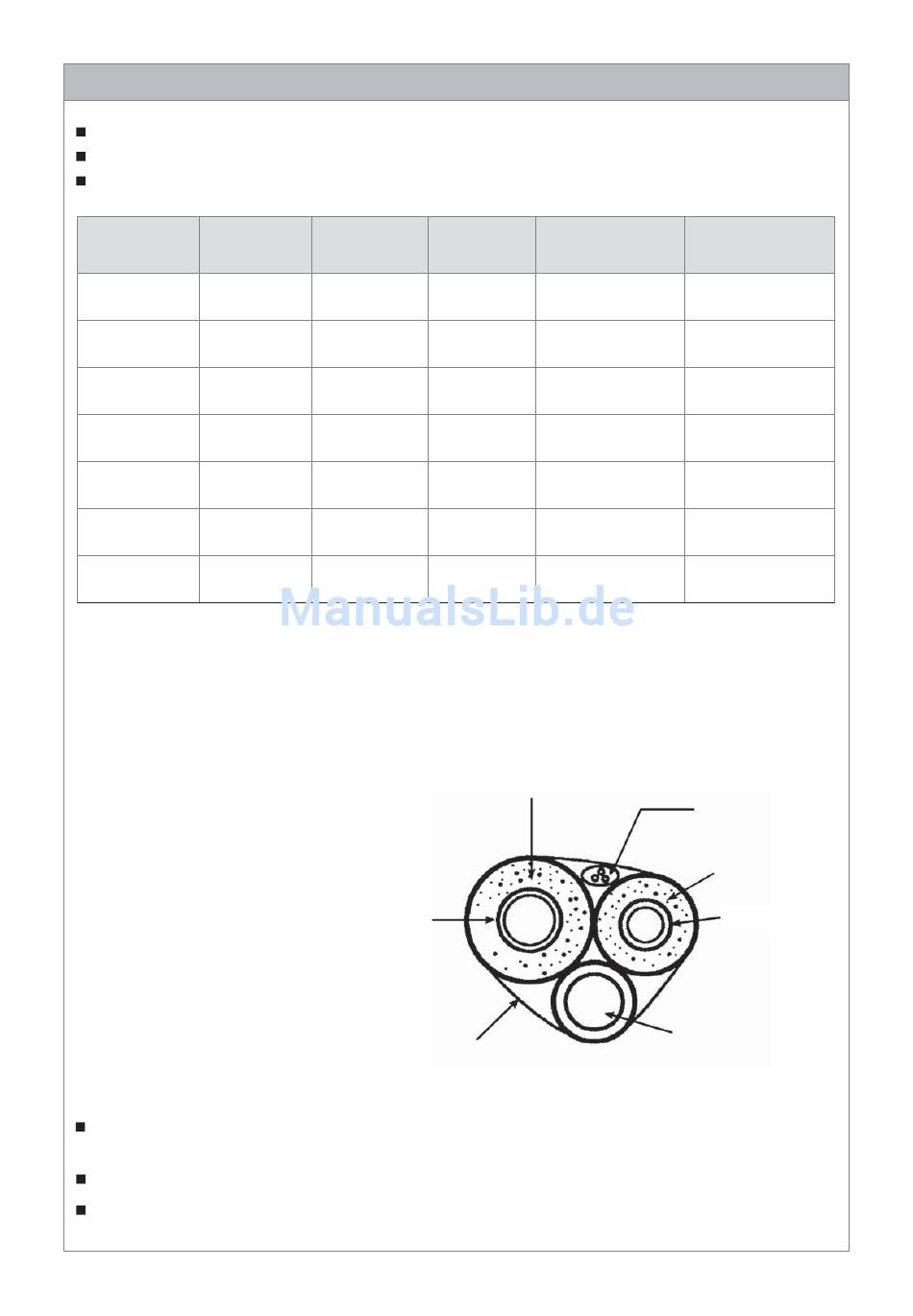

Kälteleitungen
Wählen Sie die Kupferrohrdurchmesser für die Gas- und Flüssigkeitsleitungen aus folgenden Tabellen.
Verschließen Sie die Rohrenden, um Verschmutzungen zu verhindern.
Vermeiden Sie zu enge Rohrbiegungen. Der Radius der Rohrbögen muss mehr als 3-4 cm betragen.
Ø Flüssigkeits-
System
leitung
GTH-12-K3-4
1/4" / 6,35 mm 3/8" / 9,53 mm
GUHD-12-NK-4
GTH-18-K3-4
1/4" / 6,35 mm 1/2" / 12,7 mm
GUHD-18-NK-4
GTH-24-K3-4
3/8" / 9,53 mm 5/8" / 15,9 mm
GUHD-24-NK-4
GTH-36-K3-4
3/8" / 9,53 mm 5/8" / 15,9 mm
GUHD-36-NM-4
GTH-42-K3-4
3/8" / 9,53 mm 5/8" / 15,9 mm
GUHD-42-NM-4
GTH-48-K3-4
3/8" / 9,53 mm 5/8" / 15,9 mm
GUHD-48-NM-4
GTH-60-K3-4
3/8" / 9,53 mm 3/4" / 19,1 mm
GUHD-60-NM-4
1. Bei einer Länge der Rohrleitung von mehr als 7 Metern müssen bei den Baugrößen 12 und 18 je Meter zusätzlicher
Rohrleitungslänge 30 Gramm Kältemittel nachgefüllt werden. Bei den Baugrößen 24 bis 60 müssen 60 Gramm
je Meter nachgefüllt werden.
2. Die Wandstärke der Rohrleitung sollte 0,5 - 1,0 mm betragen und für einen Druck von 6,0 MPa ausgelegt sein.
3. Je länger die Rohrleitung ist, desto geringer wird die Kühlwirkung und die Heizleistung.
Verbindung von Innengerät und Außengerät.
Schrauben Sie die konische Mutter ab, um Druckgas im Innengerät entweichen zu lassen. Sollte kein hohes Druckgas
ausströmen, ist das ein Zeichen dafür, dass es ins Innengerät entweicht.
Bringen Sie die konische Mutter am Flüssigkeitsrohr an. Weiten Sie das Rohrende mit einem Aufweitwerkzeug.
Befestigen Sie beide konischen Muttern im Gasrohr am Innengerät mit Hilfe von zwei Halteschlüsseln.
max.
Ø Gasleitung
Rohrlänge
20 m
20 m
30 m
40 m
50 m
50 m
50 m
Gasleitung
Isolierband
13
max.
Höhenunterschied
15 m
15 m
15 m
20 m
30 m
30 m
30 m
Isolierung
Kondensatleitung 1/2"
Vorgefüllte
Kältemittelmenge
Rohrleitung
7 m
7 m
7 m
7 m
7 m
7 m
7 m
Kabelleitung
Isolierung
Flüssigkeitsleitung
