Bedienungsanleitung

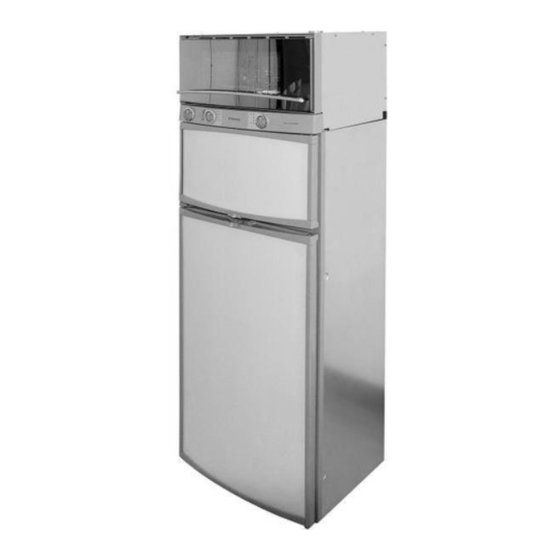

ABSORBER-KÜHLSCHRANK + BACKOFEN
RMT 7650
RMT 7850
RMT 7651
RMT 7851
RMT 7655
RMT 7855
DE
BEDIENUNGSANLEITUNG / EINBAUANLEITUNG
EN
OPERATING INSTRUCTIONS / INSTALLATION INSTRUCTIONS
Type C40 / 110
822 6100 - 57
Notieren Sie hier :
Modellnummer
.............................................
Produktnummer
.............................................
Seriennummer
.............................................
für FREIZEITFAHRZEUGE
A A B B S S O O R R B B E E R R -K K Ü Ü H H L L S S C C H H R R A A N N K K
A A B B S S O O R R P P T T I I O O N N R R E E F F R R I I G G E E R R A A T T O O R R
T.B. MB 10/2005
Deutsch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Dometic RMT 7651
Inhaltszusammenfassung für Dometic RMT 7651
- Seite 1 ABSORBER-KÜHLSCHRANK + BACKOFEN für FREIZEITFAHRZEUGE RMT 7650 RMT 7850 RMT 7651 RMT 7851 RMT 7655 RMT 7855 A A B B S S O O R R B B E E R R -K K Ü Ü H H L L S S C C H H R R A A N N K K...
- Seite 2 Beachten Sie in dieser Anleitung die Abschnitte “5.1 Reinigung” und “5.3 Einlagern von Lebensmitteln”. Bewahren Sie diese Gebrauchsanweisung sorgfältig auf. Bei Weitergabe des Gerätes legen Sie diese Gebrauchsanweisung bitte bei. © Dometic GmbH - 2005 - Änderungen vorbehalten - Gedruckt in Deutschland...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS VORWORT ........... . FÜR IHRE SICHERHEIT . -
Seite 4: Vorwort
1 1 . . 0 0 VORWORT Mit diesem kombinierten Absorber-Kühlschrank und Gasbackofen von Dometic haben Sie eine gute Wahl getroffen. Wir sind davon überzeugt, dass Sie ihr neues Gerät in jeder Hinsicht voll zufrieden stellen wird. Das geräuschlos arbeitende Gerät entspricht hohen Qualitätsanforderungen und gewährleistet einen effizienten Umgang mit Ressourcen und... -
Seite 5: Kältemittel
Störungen, die auf fehlerhafte Bedienung zurückzuführen sind, unterliegen nicht der Garantie. Jede Veränderung am Gerät oder die Verwendung von Ersatzteilen, die keine Original - Dometic - Ersatzteile sind, sowie das Nichteinhalten der Einbau- und Gebrauchsanweisung führt zum Erlöschen der Garantie und zum Ausschluss von Haftungsansprüchen. -
Seite 6: Modellbeschreibung
MODELLBESCHREIBUNG 4 4 . . 0 0 RMT 7651 L z.B. “L” mit Beleuchtung “0” Manuelle Energiewahl und Piezozündung “RM” Refrigerator Mobile / “1” Manuelle Energiewahl Mobiler Absorberkühlschrank “5” Automatische und manuelle Energiewahl “T” Kombinierter Kühlschrank mit Backofen “5” gebogene Tür Bedienelemente Manuelle Energiewahl / manuelle Zündung (RMT 7X50) -
Seite 7: Anleitung Kühlschrank
Gas (Flüssiggas), 230 V (Netzspannung), 12V (Gleichspannung), OFF (Aus). Geräte mit automatischer Energiewahl haben zusätzlich die Stellung “AUTO”. RMT 7650 / RMT 7850 Netzspannung 230V Gleichspannung 12V RMT 7651 / RMT 7655 / RMT 7851 / RMT 7855 Netzspannung 12V Gleichspannung Automatische Energiewahl (nur bei AES -Gerät) -
Seite 8: Betrieb Mit Strom
Der 12V-Betrieb sollte nur bei laufendem Motor angewählt werden, um eine Entladung der Bordbatterie zu vermeiden. RMT 7650 / RMT 7850 RMT 7651 / RMT 7655 / RMT 7851 / RMT 7855 1. Den Energiewahlschalter “A” auf 12V stellen. 1. Den Energiewahlschalter “A”... -
Seite 9: Betrieb Mit Gas
Bereich, drücken und wenn die Flamme gezündet wurde. gedrückt halten. RMT 7651 / RMT 7655 / RMT 7851 / RMT 7855 (automatische Zündung) 3. Den Energiewahlschalter (A) auf Position Gas stellen. 4. Den Drehschalter (B) auf maximale Position stellen. -
Seite 10: Automatischer Betrieb (Nur Bei Aes )
Automatischer Betrieb (nur bei AES ) 5.2.3 RMT 7XX5 L - Modelle sind mit einer “AUTO”-MATIK Funktion ausgestattet. 1. Den Energiewahlschalter (A) auf Position “AUTO” stellen. Die LED “AUTO” leuchtet grün auf. Manueller Betrieb ist jederzeit möglich. Erläuterungen: Die Elektronik wählt nach dem Einschalten selbstständig zwischen den drei möglichen Energiearten 230V - 12V - Flüssiggas. -
Seite 11: Rahmenheizung
5.2.4 Gasstörung ( MES und AES ) Bei Gasstörung blinkt die Betriebsanzeige “C” gelb. Abhilfe: Den Energiewahlschalter “A” auf “OFF” stellen. 1. Ist noch Gas in der Gasflasche? 2. Ist das Gasflaschenventil geöffnet? 3. Ist das bordseitige Absperrventil geöffnet? Wenn die Punkte 1 bis 3 mit “ja” beantwortet werden können, weiter mit Punkt 4 . 4. -
Seite 12: Einstellen Der Kühlraumtemperatur
Wählen Sie bei Umgebungstemperaturen zwischen +15°C und +25°C die T T I I P P Mittelstellung. Das Aggregat arbeitet im optimalen Leistungsbereich Dometic Kühlschränke arbeiten nach dem Absorptionsprinzip. Physikalisch bedingt reagiert ein Absorbersystem träge auf Änderungen des Thermostatreglers, Kälteverlust beim Öffnen der Tür oder Einlagerung von Waren. -
Seite 13: Eiswürfelbereitung
Eiswürfelbereitung Eiswürfel werden am besten nachts gefroren. Nachts ist der Kühlschrank weniger belastet und das Aggregat hat mehr Reserven. 1. Eisschale mit 2. Eisschale ins Trinkwasser Frosterfach stellen. füllen. Nur Trinkwasser verwenden! Abtauen Mit der Zeit bildet sich Reif auf den Kühlrippen. Wenn die Reifschicht etwa 3 mm beträgt, sollte der Kühlschrank abgetaut werden: 1. -
Seite 14: Türverriegelung
Türverriegelung geschlossen offen Abschalten 1. Den Energiewahlschalter (A) 2. Die Tür mit Hilfe der Türarretierung fixieren. auf Position “O” stellen. Die Tür ist dadurch einen Spalt weit geöff- Das Gerät ist komplett net, um Schimmelbildung im Gerät zu abgeschaltet! vermeiden. Abschalten Gasbetrieb! Wird der Kühlschrank für längere Zeit außer Betrieb genommen, schließen Sie das bordseitige Absperrventil und das Flaschenventil. -
Seite 15: Beleuchtung
3. Neue Glühlampe demontieren. einsetzen. Bemerkung: Bei 12V Gleichspannung : 1 Stück Glühlampe 12V, 2W Ersatzglühlampen erhalten Sie vom Dometic Kundendienst oder ( in Deutschland ) über das 4. Abdeckung eindrücken. Dometic Call Center unter 0180 53 66 384 5.11 Dekorplatte wechseln 1. -
Seite 16: Türanschlag Wechseln
5.12 Türanschlag wechseln Es ist nicht immer möglich, den Türanschlag im eingebauten Zustand des Gerätes zu wechseln. RMT 7X51 RMT 7X50 RMT 7X55 1. Drehknöpfe abziehen und beide Schrauben der Blende lösen. Obere Tür öffnen, Scharnierschraube (A) lösen und aufbewahren. 2. -
Seite 17: Verhalten Bei Störungen
5.13 Verhalten bei Störungen Bevor Sie den autorisierten Kundendienst anrufen, kontrollieren Sie bitte, ob: 1. die Anweisungen im Abschnitt “Einschalten des Kühlschrankes” befolgt wurden. 2. der Kühlschrank waagerecht steht. 3. es möglich ist, den Kühlschrank mit irgendeiner vorhandenen Energiequelle zu betreiben. Der Kühlschrank funktioniert nicht im Gasbetrieb. -
Seite 18: Anleitung Backofen
6 6 . . 0 0 ANLEITUNG BACKOFEN Betreiben des Backofens Die Benutzung des Gerätes kann zu Wärme- und Feuchtigkeitsbildung im Aufstell- raum führen. Achten Sie stets auf eine gute Belüftung des Küchenbereichs. Lassen Sie während der Nutzung des Backofens eine Lüftungsöffnung (Fenster oder Dachluke) geöffnet. -
Seite 19: Einschalten Des Backofens
Zum Zünden des Backofens muss die Backofentür vollkommen geschlossen sein. Lassen Sie den Backofen vor der ersten Nutzung leer (d.h. ohne Lebensmittel) für die Dauer von 30 Min. bei Höchsttemperatur laufen. RMT 7651 A = Energiewahlschalter (Kühlschrank) D = Einschalter Rahmenheizung B = Gas / Elektrothermostat (Kühlschrank) -
Seite 20: Allgemeine Hinweise
59,0 kg RMT 7850(L) 1515x525x651 175 lit. 31 lit. 190W / 170 W ca.3,2 KWh / 380 g 61,5 kg RMT 7651(L) 1515x525x596 150 lit. 26 lit. 190W / 170 W ca.3,2 KWh / 380 g 59,0 kg RMT 7851(L) 1515x525x651 175 lit. -
Seite 21: Wartung
Verunreinigungen gesäubert werden. Wir empfehlen eine Wartung nach längerer Außerbetriebnahme des Fahrzeugs. Produkthaftung Die Produkthaftung der Dometic GmbH ersteckt sich nicht auf Schäden, die durch Fehlbedienung, unsachgemäße Veränderungen und Eingriffe am Gerät, Einwirkung von Umgebungseinflüssen, wie Temperaturänderungen und Luftfeuchtigkeit, am Gerät oder in unmittelbarer Nähe des Gerätes oder Personen bedingt durch diese... -
Seite 22: Einbauanleitung
8 8 . . 0 0 EINBAUANLEITUNG Beim Einbau des Gerätes müssen die technischen und administrativen Vorschriften des Landes, in dem das Fahrzeug zum ersten Mal zugelassen wird, beachtet werden. Ansonsten sind die Einbauvorschriften des Herstellers zu beachten. In Europa z.B. müssen Gasgeräte, Leitungsverlegung, Gasflaschenaufstellung sowie Abnahme und Dichtheitsprüfung der EN 1949 für Flüssiggasanlagen in Fahrzeugen entsprechen. -
Seite 23: Zugdichter Einbau
8.1.2 Heckeinbau Der Heckeinbau führt oftmals zu einer ungünstigen Einbausituation, da eine optimale Be- und Entlüftung nicht immer gewährleistet ist (z.B. wird das untere Lüftungsgitter durch die Stoßstange oder Rückleuchten des Fahrzeuges verdeckt !) (Abb. 2). Die maximale Kühlleistung des Aggregates ist effektiv nicht verfügbar. Abb.2 Lüftungsgitter frei ! Eine weitere Variante des Heckeinbaus ist die seitliche Anbringung der Be-... -
Seite 24: Zugdichter Einbau Mit Lippendichtungen
Zugdichter Einbau mit Lippendichtungen 8.2.1 Vorschlag : Verwendung des Einbau-Dicht-Kit von Dometic (erhältlich bei Dometic GmbH) In die Einbaunische werden unten und jeweils seitlich Anschlagleisten (B) angebracht. Diese werden anschließend versehen mit einer Lippendichtung (C). Die obere Abdichtung der Nische (A) muss aus hochtemperaturbeständigem Material... -
Seite 25: Be-Und Entlüftung
(gemäß EN 1949). Die Belüftungsgitter müssen einen freien Querschnitt von mindestens 400 cm aufweisen. Dies wird mit dem Dometic Absorber Be- und Entlüftungssystem L500 erreicht, das für diesen Zweck geprüft und zugelassen ist . Dometic Lüftungssysteme bestehen aus Einbaurahmen, Lüftungsgitter und Winterab- deckungen. -
Seite 26: Einbau Der Lüftungssysteme
Einbau der Lüftungssysteme L 500 Zum Einbau der Belüftungsgitter werden zwei rechteckige Ausschnitte in der Größe von 451 mm x 341 mm in der Fahrzeugaussenwand angebracht (siehe auch Punkt 6.3). Truma-Dachkamin AK3 1. Einbaurahmen wasserundurchlässig abdichten. L 500 2. Rahmen einsetzen und festschrauben. -
Seite 27: Einbaunische
Der Kühlschrank ist waagerecht in die Nische einzubauen. Nischenmaße: Modell Höhe H Breite B Tiefe T RMT 7650 1685 mm 530 mm 510 mm RMT 7651 1685 mm 530 mm 510 mm RMT 7655 1685 mm 530 mm 510 mm RMT 7850 1685 mm... -
Seite 28: Anschlüsse Für Gas Und Elektrische Installation
Anschlüsse für Gas und elektrische Installation Klemmleiste 12V DC Backofen (bereits verbunden mit 12V Dauer- versorgung) Klemmleiste 12V DC Heizelement Gasventil Anschluss Gasversorgung Klemmleiste 12V-- Dauerversorgung für Elektronik und Backofen Klemme für D+ Eingangssignal Gasinstallation Grundsätzlich sind die in Punkt 6.1 aufgeführten Bestimmungen zu beachten! Die Geräte sind im Gasbetrieb ausschliesslich für einen Betrieb mit Flüssiggas (Propan/Butan) vorgesehen, auf keinen Fall etwa für Stadtgas... - Seite 29 Der Gasanschluss am Gerät erfolgt mittels einer Schneidring- (Ermeto-) Verschraubung L8, DIN 2353-ST nach EN 1949 . Der Gasanschluss darf nur von einem autorisierten Fachmann ausgeführt werden! Nach fachgerechter Installation ist eine Dichtheitsprüfung und eine Flammprobe gemäß EN 1949 von einem autorisierten Fachmann* durchzuführen. Über die Prüfung ist eine Bescheinigung auszustellen.
-
Seite 30: Elektrische Installation
Aggregates / Brenners oder mit scharfen Kanten nicht in Berührung kommt. Wenn die Anschlussleitung beschädigt wird, muss sie durch den Kundendienst von Dometic oder durch ebenso qualifiziertes Personal er- setzt werden, um Gefährdungen zu vermeiden. Bei Austausch des Netzkabels darf nur das original Dometic Netzkabel verwendet werden. -
Seite 31: Aufrüstung
AUFRÜSTUNG Manuelle Energiewahl zur Automatischen Energiewahl Für alle MES - Geräte besteht die Erweiterungsmöglichkeit zu einem RMT 76X5 / RMT 78X5 - Gerät mit AES - Funktionen. Wenden Sie sich bitte an Ihren nächsten Dometic Kundendienst-Partner oder an Ihren Händler. - Seite 32 8.9.6 Schaltschemata Schaltschema RMT 7X50 L Anschlüsse: A = Masse Heizelement - DC B = Plus Heizelement DC C = Masse Rahmenheizung / Beleuchtung D = Plus Rahmenheizung...
- Seite 33 Schaltschema RMT 7X51 L Anschlüsse: A = Masse Heizelement - DC B = Plus Heizelement DC C = Masse Elektronik D = Plus Elektronik Zum Betrieb des Gerätes ist es unerlässlich, eine 12V -- Dauerversorgung an den Klemmen C/D anzuschließen. (Dauerversorgung für die Funktions- elektronik)
- Seite 34 Schaltschema RMT 7X55 L Anschlüsse: A = Masse Heizelement - DC B = Plus Heizelement DC C = Masse Elektronik D = Plus Elektronik Zum Betrieb des Gerätes ist es unerlässlich, eine 12V -- Dauerversorgung an den Klemmen C/D anzuschließen. (Dauerversorgung für die Funktions- elektronik)
- Seite 37 Dometic GmbH In der Steinwiese 16 D-57074 Siegen www.dometic.de/caravan www.dometic.com...
