Inhaltsverzeichnis Hinweise Beschreibung ................... 3 Art. 6750W ....................3 Art. 6751W ....................4 Caratteristiche tecniche ..............5 Aufputzmontage ................6 Anschlüsse ..................8 Anschlüsse an der Steigleitung der Videosprechstelle und an der Taste Etagenruf....................8 Anschlüsse an der Steigleitung der Videosprechstelle über Abzweigung von der Video-Innensprechstelle ........8 Anschlüsse an der Steigleitung der Innensprechstelle und an der Taste Etagenruf....................8 Touch-Tasten ..................

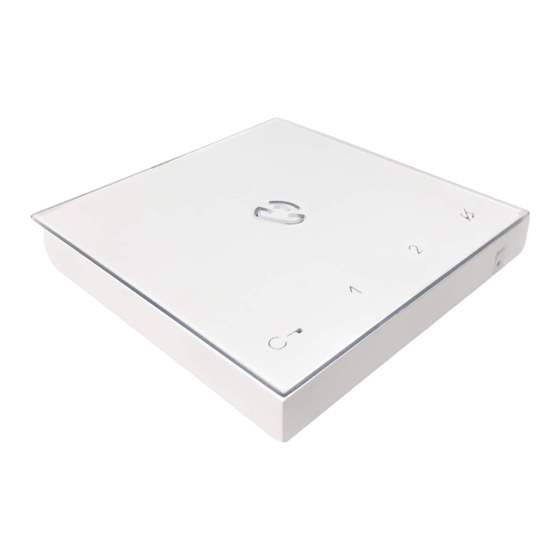

Beschreibung Art. 6750W • Innensprechstelle der Serie Mini mit Freisprechfunktion Full-duplex und Verstärker mit integrierter magnetischer Induktion. Ausstattung mit 5 Tasten Sensitive Touch für Gesprächsannahme, Türöffner, Relais, Ruf an Zentrale, Ruftonabschaltung und mit einer LED-Anzeige des Türzustands. Serienmäßige Funktion Etagenruf. Inkl. Abzweigklemme Art. 1214/2C. •...
Art. 6751W • Innensprechstelle der Serie Mini mit Freisprechfunktion Full-duplex. Ausstattung mit 5 Tasten Sensitive Touch für Gesprächsannahme, Türöffner, Relais, Ruf an Zentrale, Ruftonabschaltung und mit einer LED-Anzeige des Türzustands. Serienmäßige Funktion Etagenruf. • Für den Einsatz in Audio-Anlagen SimpleBus2 mit Netzteil Art. 1210. 1.
Anschlüsse Anschlüsse an der Steigleitung der Videosprechstelle und an der Taste Etagenruf STEIGLEITUNG 6750W VIDEOSPRECHSTELLE 1214/2C ETAGENRUF 1209 / 1210 /4888C Anschlüsse an der Steigleitung der Videosprechstelle über Abzweigung von der Video- Innensprechstelle STEIGLEITUNG VIDEOSPRECHSTELLE 6750W 6721W 6700W 6750W 6721W/BM 6701W 6701B 1214/2C...
Touch-Tasten Beschreibung Sprechtaste [programmierbar] Türöffnertaste [programmierbar] Relaisfunktion [programmierbar] Nebenzentrale [programmierbar] Ruftonabschaltung [nicht programmierbar] f Drücken Sie die gewünschte Taste, um die zugeordnete Funktion aufzurufen Ca. 1 Sekunde warten, bevor Sie erneut dieselbe Taste drücken. Schnell aufeinander folgendes Drücken derselben Taste hebt den gesendeten Befehl auf. LED-Anzeige LED Audio Dauerlicht (bei Anruf): Sprechverbindung...
Konfiguration Touch-Tasten Legende Sprechverbindung Türöffner Ruftonabschaltung Relais Ruf an die Hauptzentrale Ruf an die Nebenzentrale Sprechverbindung Wachmann Arzt (automatische Türöffnung bei Ruf von der Außensprechstelle) Panik Internruf, allgemein oder selektiv programmierbar. Standard: Einfamilienhaus Ruf Internruf, allgemein oder selektiv programmierbar. INTb Standard: gemeinsamer Ruf NULL Keine Funktion...
Erweiterte Konfigurationen Hinweise Falls die Default-Konfigurationen (Tabelle "Basiskonfiguration") nicht den Anforderungen entsprechen, können die Tasten wie folgt anders programmiert werden. Am Ende der Programmierung die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1111 stellen. Bei dieser Einstellung der DIP-Schalter sind die Tasten für die programmierten Funktionen zuständig. Die NICHT PROGRAMMIERTEN Tasten steuern die Basisfunktionen 0000.
Internruf: Tastenprogrammierung 1. Zum Aufruf der Programmierung den DIP-Schalter 6 von S2 auf die Kombination 1 stellen » Die LED Ruftonabschaltung blinkt S2 DIP 1 2 3 4 5 6 0 0 0 0 0 1 2. In der Tabelle "Basiskonfiguration"...
Internruf: Direkte Programmierung Ermöglicht die Programmierung der Interngespräche direkt an den Innensprechstellen. √ Erfordert 2 Installateure Phase 1: Programmierung aufrufen Installateur 1 und Installateur 2 führen an 2 Innensprechstellen folgende Arbeitsschritte aus: 1. Die DIP-Schalter 1-2-3-4 von S2 auf die Kombination 1111 stellen 2.
Allgemeine Relaissteuerung, codierte Relaissteuerung: Tastenprogrammierung Die Einstellungen der DIP-Schalter notieren 1. Zum Aufruf der Programmierung den DIP-Schalter 6 von S2 auf die Kombination 1 stellen » Die LED Ruftonabschaltung blinkt S2 DIP 1 2 3 4 5 6 0 0 0 0 0 1 2.
Andere Funktionen 1. Zum Aufruf der Programmierung den DIP-Schalter 6 von S2 auf die Kombination 1 stellen » Die LED Ruftonabschaltung blinkt S2 DIP 1 2 3 4 5 6 0 0 0 0 0 1 2. In der Tabelle "Basiskonfiguration"...
Bereichsprogrammierung Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen Die Arbeitsschritte 1 bis 4 ausführen S2 DIP Niedrigste Adresse 1 2 3 4 5 6 Bereich 0 0 0 0 1 0 Eingabe des Codes, Adressiertabelle Höchste Adresse Bereich...
Reset der Programmierung Werkseitige Konfigurationen • Tastenfunktionen abhängig von der Kombination der DIP 1-2-3-4 von S2 • Keine Intercom-Adresse • Keine Funktion Bereich und niedrigste/höchste Adressen; DIP OFF • Reset der Ruftöne Die Einstellung von S2, S1 notieren und nach Abschluss der Programmierung wieder herstellen S2 DIP DIP ON 1 2 3 4 5 6...
Seite 18
C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
