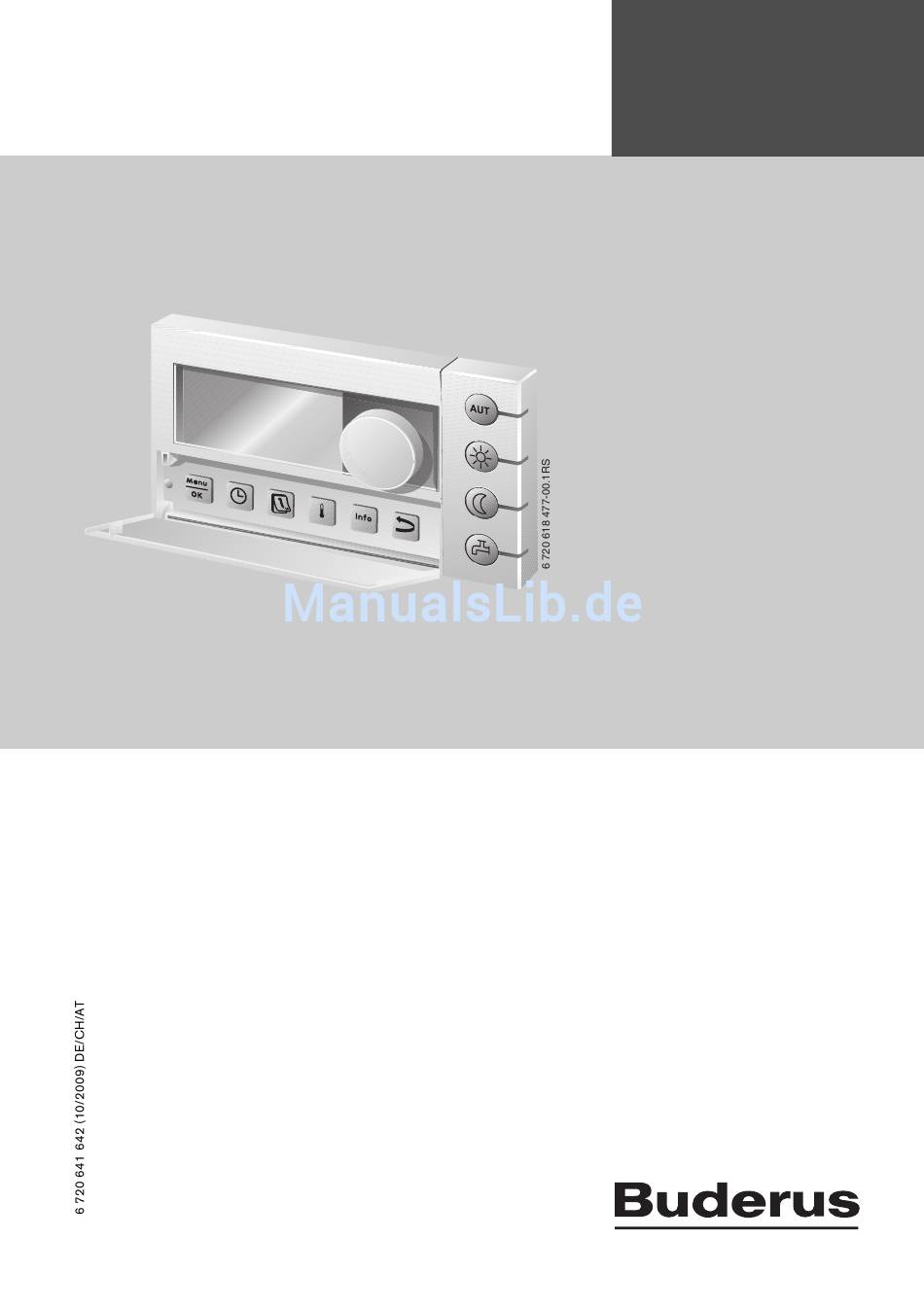

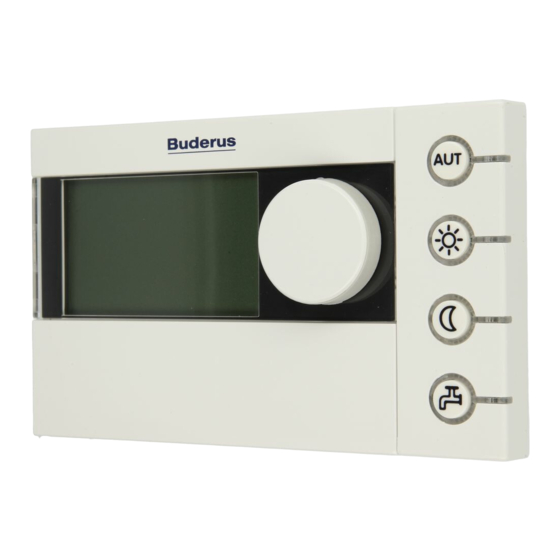

- Seite 1 Montage- und Raumcontroller Serviceanleitung Logamatic EMS Für das Fachhandwerk Vor Montage und Bedieneinheit RC35 Servicearbeiten sorgfältig lesen.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Wegweiser zur Anleitung ........... 4 1 Symbolerklärung und Sicherheitshinweise . - Seite 3 Inhaltsverzeichnis 6 Anlage einstellen (Servicemenü Einstellungen) ......24 Anlagendaten ............24 6.1.1 Gebäudeart (Dämpfung der Außentemperatur) .
-
Seite 4: Wegweiser Zur Anleitung
Wegweiser zur Anleitung Wegweiser zur Anleitung Diese Montage- und Serviceanleitung enthält alle Informationen über die Funktion und Einstellungen der Bedieneinheit Logamatic RC35. Einführung Servicemenü In Kapitel 4.2 werden die Bedienschritte ausführlich erklärt, mit denen Sie alle Einstellungen im Ser- vicemenü vornehmen können. In den darauf folgenden Abschnitten wird die Bedienung nur kurz dar- gestellt. -
Seite 5: Symbolerklärung Und Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise Symbolerklärung und Sicherheitshinweise 1.1 Symbolerklärung Warnhinweise Warnhinweise im Text werden mit einem grau hinterlegten Warndreieck gekennzeich- net und umrandet. Bei Gefahren durch Strom wird das Ausrufezeichen im Warndreieck durch ein Blitz- symbol ersetzt. Signalwörter am Beginn eines Warnhinweises kennzeichnen Art und Schwere der Folgen, falls die Maßnahmen zur Abwendung der Gefahr nicht befolgt werden. -
Seite 6: Sicherheitshinweise
Symbolerklärung und Sicherheitshinweise 1.2 Sicherheitshinweise Installation und Inbetriebnahme B Damit die einwandfreie Funktion gewährleistet wird, Anleitung einhalten. B Gerät nur von einem zugelassenen Installateur montieren und in Betrieb nehmen lassen. Lebensgefahr durch elektrischen Strom B Elektroanschluss nur durch eine Elektrofachkraft ausführen lassen. B Anschlussplan beachten. -
Seite 7: Angaben Zum Produkt
Angaben zum Produkt 2.1 Bestimmungsgemäßer Gebrauch Die Bedieneinheit RC35 darf ausschließlich dazu verwendet werden, um Heizungsanlagen von Buderus in Ein- und Mehrfamilienhäusern zu bedienen und zu regeln. B Gerät nur bestimmungsgemäß und in Verbindung mit den aufgeführten Regelsystemen verwen- den. -
Seite 8: Technische Daten
Angaben zum Produkt 2.4 Technische Daten Einheit RC35 Versorgungsspannung über Bus-System 16 V DC Leistungsaufnahme Leistungsaufnahme mit Hintergrundbeleuchtung Abmessungen (Breite/Höhe/Tiefe) 150/90/32 Gewicht Betriebstemperatur °C 0 bis +50 Lagertemperatur °C 0 bis +70 Relative Luftfeuchtigkeit 0 bis 90 CE-Kennzeichnung Tab. 2 Technische Daten der Bedieneinheit RC35 Fühlerkennwerte Temperaturfühler Beim Messen von Temperaturfühlern beachten Sie folgende Voraussetzungen:... -
Seite 9: Gültigkeit Dieser Anleitung Für Funktionsmodule (Zubehör)
Angaben zum Produkt 2.5 Gültigkeit dieser Anleitung für Funktionsmodule (Zubehör) Diese Anleitung gilt auch für die Bedieneinheit in Verbindung mit Mischermodul MM10 und Wei- chenmodul WM10. Wenn die Heizungsanlage mit anderen Funktionsmodulen (z. B. Solarmodul SM10) ausgestattet ist, finden Sie in einigen Menüs zusätzliche Einstellmöglichkeiten. Diese Einstellungsmöglichkeiten wer- den in separaten Anleitungen erklärt. -
Seite 10: Ersatz Erc Durch Rc35
Raumvorlauf, nur tung verwendet wer- tung. auf Kundendienst- den soll, ebene umschalt- kontaktieren Sie bar. Ihren Buderus Kun- dendienst. Selbsttest Selbsttest vorhan- Permanenter Bedieneinheit RC35 – den und aktivierbar. Selbsttest im Hin- testet das System tergrund – keine kontinuierlich. -
Seite 11: Installation
Installation Installation 3.1 Die richtige Montageposition wählen 3.1.1 Montage im Referenzraum Bei raumtemperaturgeführter Regelung beachten Sie folgende Voraussetzungen: • Montageposition an einer Innenwand ( Bild 1) • Abstand zur Tür einhalten (Zugluft vermeiden). • Freiraum ( Bild 1, schraffierte Fläche) unter der Bedieneinheit lassen (korrekte Temperatur- messung). -
Seite 12: Montage Am Heizkessel
Installation 3.1.2 Montage am Heizkessel Bei Heizkesseln, die mit dem Energie-Management-System (EMS) ausgestattet sind, ist die Mon- tage direkt am Heizkessel möglich. Der Außentemperaturfühler für eine witterungsgeführte Regelung wird nicht standardmäßig mitge- liefert, kann aber als Zubehör bestellt werden. 3.2 Arten der Installation Die Bedieneinheit kann auf drei verschiedene Arten installiert werden: •... -
Seite 13: Montage Und Anschluss
Installation 3.3 Montage und Anschluss Verwenden Sie ausschließlich den Wandhalter mit Schraubklemmen. B Wenn bereits ein Wandhalter ohne Schraubklemmen vorhanden ist, tauschen Sie ihn aus. Der Wandhalter kann direkt auf Putz oder auf einer Unterputzdose befestigt werden. Bei Montage auf einer Unterputzdose beachten Sie Folgendes: B Zugluft aus der Unterputzdose darf die Messung der Raumtemperatur in der Bedieneinheit nicht verfälschen. -
Seite 14: Bedieneinheit Einhängen Oder Abnehmen
Installation B Wenn die Bedieneinheit RC35 ohne externen Raumtemperaturfühler betrieben wird, ist an den Kabelklemmen „EXT“ [6] eine Drahtbrücke erforderlich (Werkauslieferungszustand). B Wenn die Bedieneinheit RC35 mit externem Raumtemperaturfühler betrieben wird, werkseitige Drahtbrücke bei „EXT“ entfernen und den externen Raumtemperaturfühler an dieser Stelle instal- lieren. -
Seite 15: Grundlagen Der Bedienung
Grundlagen der Bedienung Grundlagen der Bedienung 4.1 Bedienübersicht Legende zur Abbildung: Klappe, zum Öffnen links an der Griff- mulde ziehen Display Drehknopf zum Verändern von Werten und Temperaturen oder zum Bewegen in den Menüs 6 720 618 477-08.1RS Tasten für Grundfunktionen: Wenn die LED leuchtet, „AUT“... -
Seite 16: Einführung Servicemenü
Grundlagen der Bedienung 4.2 Einführung Servicemenü Mit dem SERVICEMENÜ können Sie die Parameter der Anlage einstellen. Außerdem enthält es Funktionen für die Diagnose, für Wartungszwecke und zum Reset. Die Vorgehensweise bei der Bedienung ist immer gleich: 1. Klappe öffnen (links an der Griffmulde ziehen). 2. - Seite 17 Grundlagen der Bedienung Bedienung Ergebnis Das Menü SERVICE\EINSTELLUNGEN wird geöffnet. SERVICE\EINSTELLUNGEN Drehknopf nach links drehen, bis Kesseldaten ausge- Anlagendaten wählt ist. Kesseldaten Warmwasser Heizkreis 1 Taste drücken, um Kesseldaten auszuwählen. EINSTELLUNG\KESSEL Das Menü EINSTELLUNGEN\KESSEL wird geöffnet. Welche Gebäudeart haben Sie? Mittel Taste gedrückt halten (der Wert blinkt) und gleichzeitig...
-
Seite 18: Übersicht Servicemenü
Grundlagen der Bedienung 4.3 Übersicht Servicemenü Das SERVICEMENÜ gliedert sich in folgende Menüs und Untermenüs: Menü Untermenü Inhalt/Funktion Seite Kurzbedienung wichtigste Parameter aus dem Menü „Einstel- lungen“ zur Konfiguration der Heizungsanlage Einstellungen Anlagendaten Parameter: Sprache, Anzahl Heizkreise, instal- (alle Parameter) lierte Module, Gebäudeart, minimale Außen- temperatur 1)2) -
Seite 19: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 5.1 Allgemeine Inbetriebnahme Bedienung Ergebnis Heizungsanlage einschalten. RC35-Version: Anschluss an: Während des Verbindungsaufbaus zwischen RC35 und EMS Verbindungsaufbau oder UBA1.x zeigt das Display nebenstehende Meldung. Bitte warten Sie. Wenn das Display eine andere Meldung anzeigt, schlagen Sie im Kapitel 10, Seite 49 nach. Sprache einstellen: Klappe öffnen um Sprache mit OK-Taste... -
Seite 20: Checkliste: Wichtige Parameter Für Die Inbetriebnahme
Inbetriebnahme 5.2 Checkliste: wichtige Parameter für die Inbetriebnahme Führen Sie die Inbetriebnahme immer so durch, dass beide Geschäftspartner zufrieden sind und die Heizungsanlage bedarfsgerecht und reklamationsfrei arbeitet. Für die Zufriedenheit des Anlagenbe- treibers sind nach unserer Erfahrung folgende Parameter sehr wichtig: B Die Anforderungen und Wünsche des Anlagenbetreibers klären hinsichtlich SERVICE- Einstellmöglichkei-... -
Seite 21: Schnelle Inbetriebnahme (Menü Kurzbedienung)
Inbetriebnahme 5.3 Schnelle Inbetriebnahme (Menü Kurzbedienung) B Taste drücken, um das Menü Kurzbedienung zu öffnen.. SERVICEMENÜ Kurzbedienung Einstellungen Diagnose Wartung Eingabe- Werkein- KURZBED\ Menüpunkt bereich stellung Weitere Info GRUNDEINSTELL Welche Sprache soll Deutsch, ... Deutsch verwendet werden? HYDR WEICHE Haben Sie ein Modul Ja, Nein Nein In Verbindung mit... -
Seite 22: Ausführliche Inbetriebnahme
Inbetriebnahme Eingabe- Werkein- KURZBED\ Menüpunkt bereich stellung Weitere Info WARMWASSER Haben Sie Warmwas- Ja, Nein Nein ser installiert? Worüber soll die 3-Wege- 3-Wege- Warmwasserbereitung Umschalt- Umschalt- erfolgen? ventil ventil Speicherla- depumpe Auf welche Tempera- 30 °C bis 60 °C Um Warmwassertemp. tur möchten Sie Ihr 80 °C ändern zu können,... -
Seite 23: Außerbetriebnahme/Ausschalten
Inbetriebnahme Wir empfehlen, diese Montage- und Serviceanleitung dem Kunden zur Aufbewahrung an der Heizungsanlage zu übergeben. 5.6 Außerbetriebnahme/Ausschalten Die Bedieneinheit RC35 wird über die Heizungsanlage mit Strom versorgt und bleibt ständig einge- schaltet. Die Heizungsanlage wird nur z. B. zu Wartungszwecken abgeschaltet. B Zum Ein- oder Ausschalten der Heizungsanlage: Betriebsschalter an der Kesselbedieneinheit auf Position 1 (EIN) oder 0 (AUS) schalten. -
Seite 24: Anlage Einstellen (Servicemenü Einstellungen)
Anlage einstellen (Servicemenü Einstellungen) Anlage einstellen (Servicemenü Einstellungen) B Tasten gleichzeitig drücken, um das Menü SERVICEMENÜ zu öffnen. B Drehknopf nach links drehen, bis Einstellungen ausgewählt ist. B Taste drücken, um das Menü SERVICE\EINSTELLUNGEN zu SERVICEMENÜ öffnen.. Kurzbedienung Einstellungen Diagnose Wartung Beachten Sie, dass die Anzeige der einzelnen Menüpunkte anlagenabhängig ist. -
Seite 25: Gebäudeart (Dämpfung Der Außentemperatur)
Anlage einstellen (Servicemenü Einstellungen) Eingabe- Werkein- Menüpunkt bereich stellung Weitere Info Soll die Dämpfung der Außen- Ja, Nein Nein Bei Auswahl von „Ja“ wird der nach- temperatur abgeschaltet wer- folgende Parameter Gebäudeart aus- den? geblendet. Welche Gebäudeart haben Sie? Leicht, Mittel Gebäudeart (Wärmespeichervermö- Mittel,... -
Seite 26: Minimale Außentemperatur
Anlage einstellen (Servicemenü Einstellungen) Beispiel: 6 720 618 477-05.1RS Bild 6 Das stark vereinfachte Beispiel zeigt, wie die gedämpfte Außentemperatur der Außen- temperatur folgt, aber deren Extremwerte nicht erreicht. aktuelle Außentemperatur gedämpfte Außentemperatur In der Werkeinstellung wirken Änderungen der Außentemperatur spätestens nach einer Verzögerung von drei Stunden (30 x 6 Minuten = 180 Minuten) auf die Berechnung der außentemperaturgeführten Regelung. -
Seite 27: Kesseldaten
Anlage einstellen (Servicemenü Einstellungen) 6.2 Kesseldaten B Drehknopf nach links drehen, bis Kesseldaten ausgewählt ist. B Taste drücken, um Kesseldaten auszuwählen.. SERVICE\EINSTELLUNGEN Das Menü EINSTELLUNG\KESSEL wird geöffnet. Anlagendaten Kesseldaten Warmwasser Heizkreis 1 Eingabebe- Werkeinstel- Menüpunkt reich lung Weitere Info Dauer des Kesselpumpen- deaktiviert, 5 min Einstellung nur bei Heizkesseln mit... -
Seite 28: Heizkreisdaten
Anlage einstellen (Servicemenü Einstellungen) 6.3 Heizkreisdaten Dieses Kapitel beschreibt die Einstellung aller Heizkreise am Beispiel von Heizkreis 1. B Drehknopf nach links drehen, bis Heizkreis 1 ausgewählt ist. B Taste drücken, um Heizkreis 1 auszuwählen. SERVICE\EINSTELLUNGEN Das Menü EINSTELLUNG\HEIZKR. 1 wird geöffnet. Anlagendaten Kesseldaten Warmwasser... - Seite 29 Anlage einstellen (Servicemenü Einstellungen) Werkein- Menüpunkt Eingabebereich stellung Weitere Info Heizkennlinie Auslegung ( – 10 °C) 30 °C bis 90 °C 75 °C In der Klammer steht die eingestellte (Heizkör- minimale Außentemperatur per, Kon- Seite 28). Einstellung nur, wenn vektor) die Regelungsart auf „Außen- 45 °C temp.geführt“...
- Seite 30 Anlage einstellen (Servicemenü Einstellungen) Werkein- Menüpunkt Eingabebereich stellung Weitere Info Welche Außentemperatur – 20 °C bis 5 °C Temperaturschwelle für Außenhalt- soll für den Absenkbetrieb +10 °C betrieb ( Seite 34). gelten? Einstellung nur, wenn Absenkart „Außenhaltbetrieb“ eingestellt ist. Frostschutz Welche Temperatur Außentemperatur, Außentem-...
- Seite 31 Anlage einstellen (Servicemenü Einstellungen) Werkein- Menüpunkt Eingabebereich stellung Weitere Info Welche Maximalvor- 25 °C bis 60 °C 45 °C lauftemp soll erreicht werden? Wie viele Tage soll 0 Tage bis 4 Tage Maximalvorlauftemp 20 Tage gehalten werden? Jeden wievielten Tag Direkt Normalbe- Jeden Tag soll die Vorlauftemp...
-
Seite 32: Softwareseitige Zuordnung Der Bedieneinheit/Fernbedienung
Anlage einstellen (Servicemenü Einstellungen) 6.3.1 Softwareseitige Zuordnung der Bedieneinheit/Fernbedienung Diese Funktion ist bei Heizkesseln mit UBA1.x und DBA nicht möglich. Beispiel: Heizungsanlage mit Heizkreis 1 und Heizkreis 2 ( Seite 12) Einstellung: Welche Bedieneinheit Variante ist dem Heizkreis zugeordnet? Auswirkung HK 1 = RC35, HK 2 = RC35 gleiche Raumtemperaturen für HK 1 und HK 2 Bild 2, [1], Seite 12) -
Seite 33: Heizkennlinie
Anlage einstellen (Servicemenü Einstellungen) 6.3.3 Heizkennlinie Parameter: Auslegungstemperatur, maximale und minimale Vorlauftemperatur und Raumtemperatur- Offset (Parallelverschiebung) Die Heizkennlinie ist die entscheidende Basisgröße für einen sparsamen und komfortablen Betrieb der Heizungsanlage bei außentemperaturgeführter Regelung. Das Regelsystem Logamatic benötigt zur Berechnung dieser Kennlinie die Angabe einiger Kenngrößen der Heizungsanlage und berech- net daraus mithilfe einer mathematischen Formel die optimale Heizkennlinie selbstständig. -
Seite 34: Absenkarten (Nachtabsenkung)
Anlage einstellen (Servicemenü Einstellungen) T minA T minA 6 720 618 477-06.1RS Bild 7 Einstellung der Heizkennlinie. Links: Einstellung der Steigung über Auslegungstempera- tur und minimale Außentemperatur. Rechts: Parallelverschiebung über Offset oder über Raumsollwert möglich. minimale Außentemperatur minA Auslegungstemperatur (Vorlauftemperatur, die bei der minimalen Außentemperatur erreicht werden soll) Einstellung: Auslegungstemperatur 75 °C, minimale Außentemperatur –... -
Seite 35: Frostschutz
Anlage einstellen (Servicemenü Einstellungen) • Raumhaltbetrieb: Wenn die Raumtemperatur die eingestellte Nachttemperatur (Sollwert) unterschreitet, arbeitet die Heizung wie im reduzierten Heizbetrieb (wie unter Absenkart „Redu- zierter Betrieb“ beschrieben). Wenn die Raumtemperatur die Nachtsolltemperatur um mehr als 1 K übersteigt, gehen der Heizkessel und die Heizungspumpe aus (wie unter Absenkart „Abschaltbetrieb“... - Seite 36 Anlage einstellen (Servicemenü Einstellungen) Im Parameter Ab welcher Außentemp. soll die Absenkung unterbrochen werden? kann eine Außentemperaturschwelle eingestellt werden (bezogen auf die gedämpfte Außentemperatur, Seite 25). Das Bild 8 zeigt die Wirkungsweise der Frostschutzfunktion ohne und mit aktiviertem Parameter. Gewählte Einstellungen: Frostschutz nach Außentemperatur; Frostschutztemperatur 5 °C. 5°C 5°C -15°C...
-
Seite 37: Warmwasser
Anlage einstellen (Servicemenü Einstellungen) 6.4 Warmwasser WARNUNG: Verbrühungsgefahr an den Warmwasser-Zapfstellen. Wenn Warmwassertemperaturen über 60 °C einstellbar sind und während der thermi- schen Desinfektion, besteht Verbrühungsgefahr an den Warmwasser-Zapfstellen. B Kunden darauf hinweisen, dass er nur gemischtes Wasser aufdreht. B Drehknopf nach links drehen, bis Warmwasser ausgewählt ist. - Seite 38 Anlage einstellen (Servicemenü Einstellungen) Werkein- Menüpunkt Eingabebereich stellung Weitere Info 2)3) Zirkulation Ist eine Zirkulationspumpe Ja, Nein Nein installiert? Wie häufig soll die Zirkulati- 1-mal à 3 Minuten, 2-mal à onspumpe je Stunde einge- 2-mal à 3 Minuten, 3 Minuten schaltet werden? 3-mal à...
- Seite 39 Anlage einstellen (Servicemenü Einstellungen) Werkein- Menüpunkt Eingabebereich stellung Weitere Info Soll die LED der Einmal- Ja, Nein Funktion Einmalladung bleibt ladungstaste aktiviert sein? erhalten, wird aber nicht mehr über LED angezeigt. Einschaltverzögerung bei vorge- Aus, Funktion ist abhängig vom ein- wärmtem Warmwasser 1 Sek.
-
Seite 40: Solardaten
Anlage einstellen (Servicemenü Einstellungen) 6.5 Solardaten B Drehknopf nach links drehen, bis Solardaten ausgewählt ist. B Taste drücken, um Solardaten auszuwählen. SERVICE\EINSTELLUNGEN Das Menü EINSTELLUNG\SOLAR wird geöffnet. Kesseldaten Warmwasser Heizkreis 1 Solardaten Menüpunkt Eingabebereich Werkeinstellung Weitere Info Was ist die maximale Spei- 30 °C bis 90 °C 60 °C chertemperatur der Solaran-... -
Seite 41: Kalibrierung Rc35
Anlage einstellen (Servicemenü Einstellungen) 6.6 Kalibrierung RC35 B Drehknopf nach links drehen, bis Kalibrierung RC35 ausgewählt ist. B Taste drücken, um Kalibrierung RC35 auszuwählen. SERVICE\EINSTELLUNGEN Das Menü EINSTELLUNG\KAL. RC35 wird geöffnet. Warmwasser Heizkreis 1 Solardaten Kalibrierung RC35 Menüpunkt Eingabebereich Werkeinstellung Weitere Info Kalibrierung RC35 –... -
Seite 42: Kontaktdaten
Anlage einstellen (Servicemenü Einstellungen) 6.7 Kontaktdaten Die Kontaktdaten werden dem Endkunden während einer Störung automatisch angezeigt. B Drehknopf nach links drehen, bis Kontaktdaten ausgewählt ist. B Taste drücken, um Kontaktdaten auszuwählen. SERVICE\EINSTELLUNGEN Das Menü EINSTELLUNG\KONTAKT wird geöffnet. Heizkreis 1 Solardaten Kalibrierung RC35 Kontaktdaten Menüpunkt... -
Seite 43: Diagnose
Diagnose Diagnose Das Servicemenü Diagnose enthält mehrere Werkzeuge zur Diagnose: 1) 2) • Funktionstest • Monitorwert • Fehlermeldung • Heizkennlinie • Versionen B Tasten gleichzeitig drücken, um das Menü SERVICEMENÜ zu öffnen. B Drehknopf nach links drehen, bis Diagnose ausgewählt ist. B Taste drücken, um das Menü... -
Seite 44: Monitorwert
Diagnose Beachten Sie die Hinweise, die beim Wechseln in Menüs oder bei Auswahl von Einstel- lungen im Display angezeigt werden. Um den Hinweis zu bestätigen, eine beliebige Tas- te drücken oder Drehknopf drehen. Es werden keine Einstellungen zugelassen, die zu einer möglichen Beschädigung von Komponenten führen können. -
Seite 45: Fehlermeldung
Diagnose Brenner in Betrieb Heizanforderung Warmwasseranforderung Abgastest aktiv Wartung liegt an / Fehler liegt vor Tab. 20 Erklärung der Symbole für Fußnote 1), Seite 44 7.3 Fehlermeldung Mit dem Menü Fehlermeldung können Sie sich die zuletzt aufgetretenen Fehler aus dem Fehler- speicher anzeigen lassen, z. -
Seite 46: Heizkennlinie
Diagnose 7.4 Heizkennlinie Mit dem Menü Heizkennlinie können Sie sich die Heizkennlinie der einzelnen Heizkreise grafisch anzeigen lassen. B Wenn die Anlage mehrere Heizkreise besitzt: DIAG.\KENNLINIE HK2 Drehknopf drehen, um die Heizkennlinie des nächsten Heizkrei- ses anzuzeigen. Vorlaufsolltemp 57°C 7.5 Versionen Mit dem Menü... -
Seite 47: Wartung
Wartung Wartung Mit dem Menü Wartung (bei Heizkesseln mit UBA1.x und DBA nicht möglich) können Sie ein War- tungsintervall einstellen, aktuelle Wartungsmeldungen anzeigen und zurücksetzen. Das Intervall kann entweder nach einer bestimmten Anzahl Betriebsstunden oder bei Erreichen eines Datums ablaufen . -
Seite 48: Reset
Reset Reset Das Menü RESET ermöglicht das Zurücksetzen • von allen Parametern auf Werkeinstellung • der Fehlerliste • der Wartungsmeldung • der Betriebsstunden Nach dem Zurücksetzen auf die Werkeinstellung müssen Sie die Parameter ggf. wieder entsprechend der Anlagenkonfiguration einstellen. B Drehknopf drehen, um ein Menü, z. -
Seite 49: Störungen Beheben
Die Heizungsanlage bleibt bei einem Anlagenfehler, so weit wie möglich, in Betrieb, d. h., es kann noch weiter geheizt werden. Verwenden Sie nur Originalersatzteile von Buderus. Für Schäden, die durch nicht von Buderus gelieferte Ersatzteile entstehen, kann Buderus keine Haftung übernehmen. - Seite 50 Störungen beheben Störungsan- Auswirkung auf das SC FC zeige Regelverhalten Mögliche Ursache Abhilfe B Gegebenenfalls A01 810 Warmwas- Es wird ständig ver- Ständige Zapfung ser bleibt sucht, den Warmwasser- oder Leckage. Leckage abstellen. kalt. speicher auf den B Fühleranschluss Temperaturfühler eingestellten Warmwas- falsch angeschlos- und Fühlerleitung...
- Seite 51 Störungen beheben Störungsan- Auswirkung auf das SC FC zeige Regelverhalten Mögliche Ursache Abhilfe B Fühleranschluss A01 815 Fühler Wei- Es kommt u. U. zu einer Temperaturfühler che ist Unterversorgung der falsch angeschlos- und Fühlerleitung defekt. nachfolgenden Heiz- sen oder angebracht. prüfen.
- Seite 52 Störungen beheben Störungsan- Auswirkung auf das SC FC zeige Regelverhalten Mögliche Ursache Abhilfe B RC35 austau- A11 804 Interner Heizungsanlage ist im Interner Laufzeitfeh- Fehler. Notbetrieb. ler im RC35. schen. B Fernbedienung A11 806 Raumtempe- Da die Raum-Isttempera- Eingebauter Tempe- raturfühler tur fehlt, sind ohne Funk- raturfühler der Bedie-...
- Seite 53 Störungen beheben Störungsan- Auswirkung auf das SC FC zeige Regelverhalten Mögliche Ursache Abhilfe B Parameter P1 im A18 825 Zwei Master- RC35 und RC2x steuern RC2x und RC35 Bedienein- beide Heizkreise und sind beide als Master RC2x ändern oder heiten im WW an.
- Seite 54 Störungen beheben Störungsan- Auswirkung auf das SC FC zeige Regelverhalten Mögliche Ursache Abhilfe B Parameter Bedie- A2x 829 RC20/RF als RC20/RF kann keine RC20/RF-Adresse Fern- Daten an RC35 senden. im RC35 nicht richtig neinheit im RC35 bedienung. Deshalb keine Raumtem- zugeordnet oder im auf RC20/RF stel- peraturregelung für die-...
- Seite 55 Störungen beheben Störungsan- Auswirkung auf das SC FC zeige Regelverhalten Mögliche Ursache Abhilfe B Fühleranschluss A3x 807 HKx-Vor- Heizungspumpe wird Temperaturfühler lauffühler ist weiterhin abhängig vom falsch angeschlos- und Fühlerleitung defekt. Vorgabewert angesteu- sen oder angebracht. prüfen. ert. B Fühleranbringung Bruch oder Kurz- prüfen.
-
Seite 56: Servicemenü Rc35
Servicemenü RC35 11 Servicemenü RC35 Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten. -
Seite 57: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Funktionstest, Servicemenü Diagnose ..43 Abschaltbetrieb ......34 Absenkart (Nachtabsenkung) ... . 34 Gebäudeart . - Seite 58 Stichwortverzeichnis Wartung, Servicemenü ....47 Pumpenkick ......23 Wartungsintervall einstellen .
- Seite 59 Notizen Logamatic EMS Bedieneinheit RC35 - Änderungen aufgrund technischer Verbesserungen vorbehalten.
