Verwandte Anleitungen für Morsø 1416
Inhaltszusammenfassung für Morsø 1416

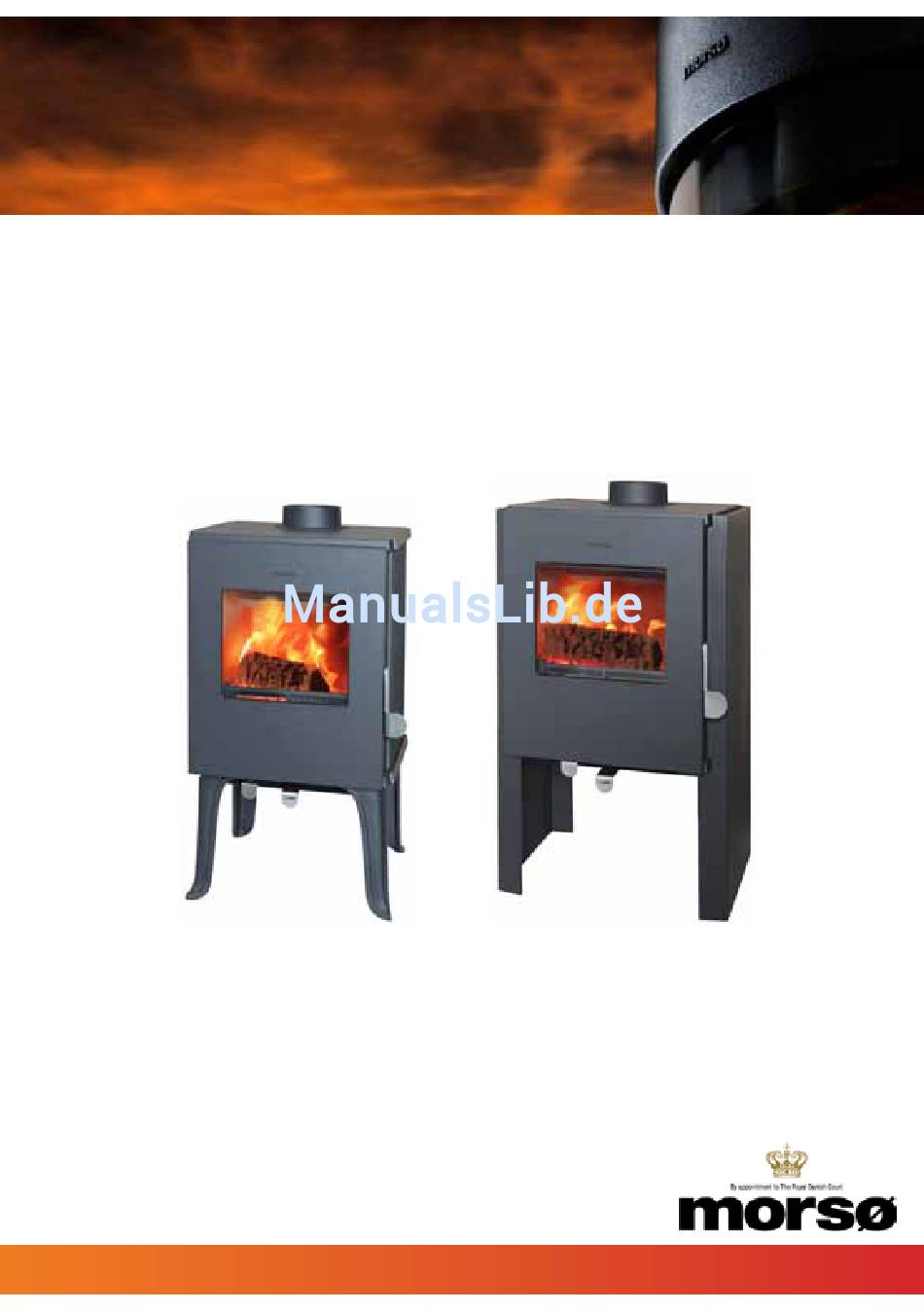

- Seite 1 Aufstellungs- und Bedienungsanleitung Morsø 1416, 1418, 1446 & 1448 1416 1446 DIN · EN 13240 · 15a B-VG www.morsoe.com...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch zum Kauf Ihres neuen Morsø-Ofens! Morsø, der größte Anbieter auf dem dänischen Markt, stellt seit 1853 Kaminöfen von höchster Qualität her. Beachten Sie bitte die folgenden Anweisungen, damit Sie an Ihrem neuen Ofen viele Jahre lang Freude haben. INHALT Aufstellen Ihres Morsø-Ofens Seite Nr. -
Seite 3: Aufstellen Ihres Morsø-Ofens
1.0 Aufstellen Ihres Morsø-ofens 1.1 Auspacken des Ofens Morsø 1416/1418: Nach dem Auspacken Brennkammer von der Holzpalette abschrauben und sorgfältig mit der Rückseite nach unten legen. Um Schäden an Ofen und Fußboden zu vermei- den, kann man dazu die Papierverpackung als Unterlage verwenden. Packen Sie die dem Ofen beiliegenden Füße aus und schrauben Sie sie mit den mitgelieferten Schrauben am gussei-... - Seite 4 Feuerstätte und brennbaren Bauteilen ein beidseitig belüftetes Strahlschutzblech aufgestellt wird. Min. Abstand zu brennbarem Material: Ofen typ Hinter dem Ofen (A) Zu Seiten des Ofens (B) Abstand zum Mobiliar Morsø 1416 330 mm 470 mm 800 mm Nicht isoliertes rohr Morsø 1416 100 mm...
-
Seite 5: Schornstein
Mit Rücksicht auf Wärmezirkulation, Reinigung und evtl. Säuberung des Ofens von innen, sollte der Abstand zum Mauerwerk 20 cm betragen. Eine Schicht Tapete wird normalerweise, wenn sie auf Mauerwerk angebracht ist, nicht als brennbares Material angesehen. Tragende Unterlage Wenn das Aufstellen auf einem brennbaren Fußboden erfolgt, ist der Ofen auf eine nicht brennbare Unterlage zu stellen. -
Seite 6: Ofenrohranschluss
Schornstein und Rauchrohr sind mit Reinigungstüren zu versehen. Die Größe der Reinigungstür im Schornstein muss mindestens der Lichtöffnung des Schornsteins entsprechen. Der Schornstein muss für eine Inspektion von außen zugänglich sein, und der Zugang zur Reini- gungstür und zum Schornstein muss möglich sein, wenn von oben gereinigt werden soll (z.B. Stahl- schornsteine). -
Seite 7: Anschluss An Einen Stahlschornstein
1.8 Anschluss an einen Stahlschornstein Ist die Aufstellung so, dass der Schornstein direkt nach oben durch die Decke geführt wird, so sind die nationalen und örtlichen Bestimmungen im Hinblick auf den Abstand des Schorn- steins zu einer brennbaren Decke einzuhalten. Der Schornstein wird am Rauchabzug mit der beiliegenden Glasschnur abgedichtet. - Seite 8 Wertetripel zur Berechnung des Schornsteins nach DIN EN 13384-2 ”Abgasanlagen-Wärme- und strömungstechnische Berechnungsverfahren- Teil 2: Abgasanlagen mit mehreren Feuerstätten” für den Kaminofen serie 1416, 1418, 1446 und 1448 der Firma Morsø Jernstøberi A/S, Furvej 6, DK-7900 Nykøbing Mors Nennwrämeleistung 4,1 kW...
-
Seite 9: Heiztechnik/Verwendung Steuerungen
2.0 Heiztechnik/Verwendung Steuerungen Die Hitzeabgabe des Ofens wird mittels zweier Regulierungsgriff reguliert. Die primäre Luft- zufuhr, bei der die Luft durch den Schüttelrost einströmt, wird über das untere Regulierungs- griff nach links geschossen, die sekundäre Luftzufuhr, bei der die Luft dem Feuer über die Glasscheibe zugeführt wird, wird das Regulierungsgriff nach rechts geshossen. -
Seite 10: Anheizen Und Feuerungsintervalle
2.1 Anheizen und Feuerungsintervalle Während des Anheizens wird eine große Menge Luft benötigt. Wenn der Ofen ganz kalt ist, ist es vorteilhaft, die Tür in den ersten Minuten angelehnt zu lassen und die sekundäre Luftzufuhr auf max. Öffnung zu stellen. Damit sich auf dem Boden des Ofens eine isolierende Ascheschicht bilden kann, sollten Sie beim ersten Anheizen 1 kg trockenes Kleinholz verbrennen. - Seite 11 5. Neues Brennholz wird normalerweise nachgelegt, solange sich noch Glut im Ofen befindet. Verteilen Sie dazu die Glut auf dem Boden und achten Sie darauf, dass die meiste Glut vorne liegt 6. 1 Stück Holzscheite à ca. 0,8-1 kg bzw. 25 cm Länge reinle- 7.
- Seite 12 Normalerweise sollten Sie die Ofentür auf den ersten 2-3 Zentimetern langsam öffnen und dann abwarten, bis der Druck ausgeglichen ist, bevor Sie die Tür ganz öffnen. Auf diese Weise vermeiden Sie Rauchbelästigung, insbesondere in Verbindung mit schlechtem Schornsteinzug. Die Ofentür sollten Sie bei starkem Heizen nie öffnen. Ausgebranntes Holz verwandelt sich in glühende Holzkohle.
-
Seite 13: Regelmäßige Wartung Des Ofens
3.0 Regelmäßige Wartung des Ofens 3.1. Wartung von außen Die gusseiserne Oberfläche des Ofens ist mit einer hitzebeständigen Senothermfarbe gestri- chen. Schützen Sie den Anstrich, indem Sie ihn nur mit einer weichen Staubsaugerdüse oder einem trockenen, fusselfreien Tuch reinigen. Der Anstrich kann mit der Zeit bei zu kräftigem Heizen einen gräulichen Schimmer bekom- men. - Seite 14 Bitte beachten Sie, dass die Konstruktion nicht verändert werden darf, und dass die Teile, die ausgetauscht werden, originale MORSØ-Teile sein sollten. Ursachen für zu schnellen Verschleiß der inneren Teile: - Zu kräftiges Heizen Verwendung von zuviel trockenem Holz (Möbelabfallholz). - Zu viel Ruß oben auf den Rauchleitplatten (siehe Abschnitt Reinigung). - Zu viel Asche in der Ascheschublade (siehe Abschnitt Asche).
-
Seite 15: Reinigung Des Ofens
Es darf nur luftgetrockenes Scheitholz verwendet werden. Die Verfeuerung von Abfällen und insbesondere Kunststoff ist laut Bundesimmissionsschutzgesetz verboten. Darüber hinaus schadet dies der Feuerstätte und dem Schornstein und kann zu Gesundheitsschäden und auf- grund der Geruchsbelästigung zu Nachbarschaftsbeschwerden führen. Wartungsteile für Serie 1416, 1418, 1446 & 1448 Beschreibung Artikelnr. Schüttelrost... - Seite 16 Morsø Jernstøberi A/S - 21.09.2012 - 72150200 www.morsoe.com...
