Allgemeine Hinweise

• Verwenden Sie unbedingt den mitgelieferten kleinen Schraubendreher zum An-
schließen der Leitungen, um das Gerät nicht zu beschädigen.
• Beachten Sie,
!
dass Leitungen nicht vor die Leuchtdiode gelegt werden, um die Namensschildbe-
leuchtung nicht zu beeinträchtigen und
dass keine Leitung unter den Abstandhaltern auf der Rückseite der Außenstation
eingeklemmt wird.

2Draht-Sonderbetrieb

In der Betriebsart kann nur eine Außenstation ange-
schlossen werden! Eine P-Ader ist durch eine Brücke
zwischen Klemme a und P zu bilden.
Hinweis: Die Außenstation funktioniert nicht, wenn die Brücke an
b statt an a angeschlossen ist.

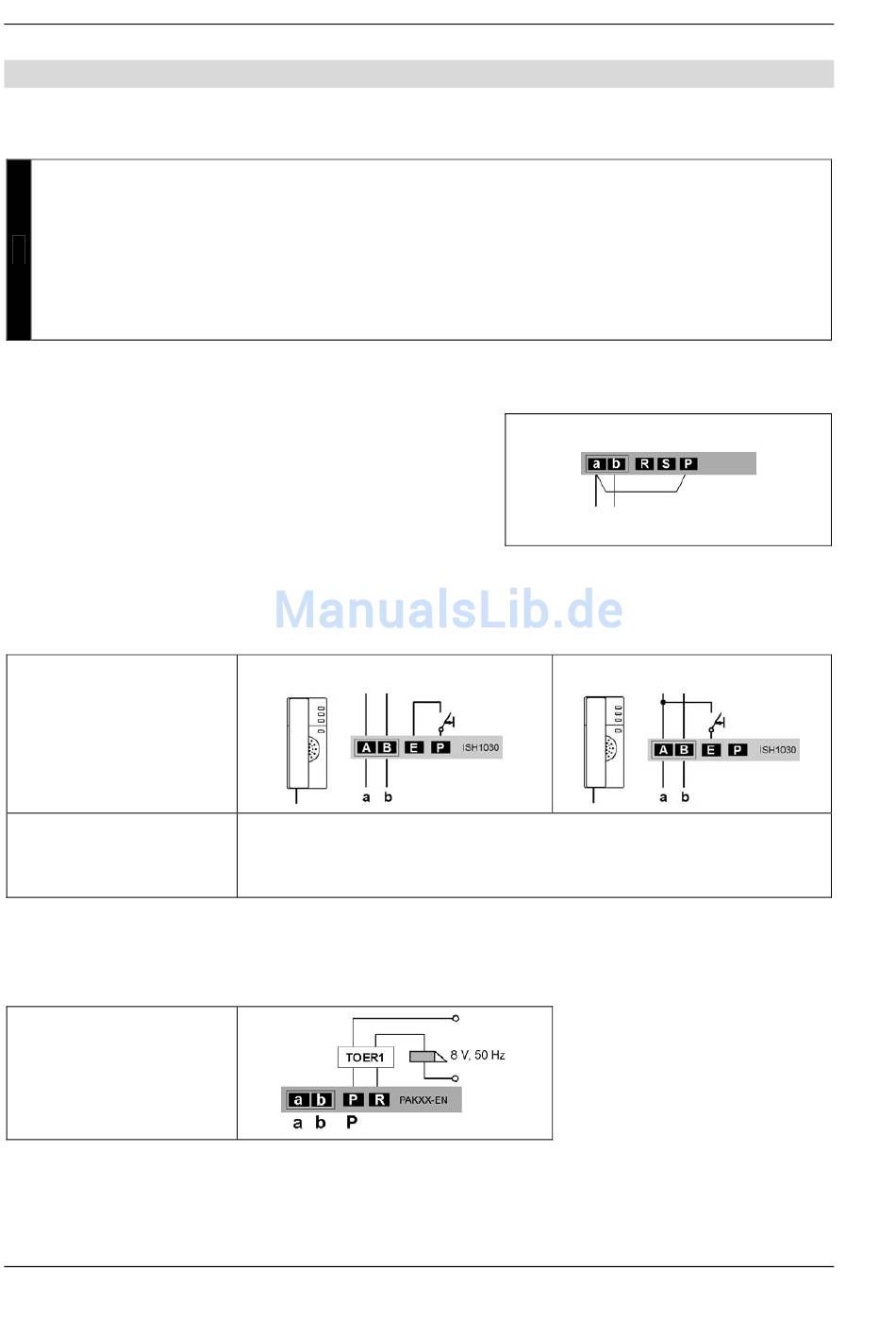

Verdrahtung ISH1030 (siehe auch Anlagenübersicht S. 6)
Etagentaster anschließen
* Etagentaster an a- oder
b-Ader anschließen.
Ersetzen eines TTS1
durch ein ISH1030
Verdrahtung PAK (siehe auch Anlagenübersicht S. 6)
Anschlussmöglichkeit für
ein Türöffner-Relais
TCS TürControlSysteme AG • Geschwister-Scholl-Str. 7 • D-39307 Genthin
Tel.: 03933/879910 • FAX: 03933/879911 • www.tcs-germany.de
10
Anschließen der Leitungen
a) Standardanschluss
Der Etagentaster ist immer an die a-Ader anzuklemmen.
Bei Parallelschaltung müssen beide Telefone durch ISH1030 ausgetauscht
werden.
b) nur 3 Leitungen vorhanden*
