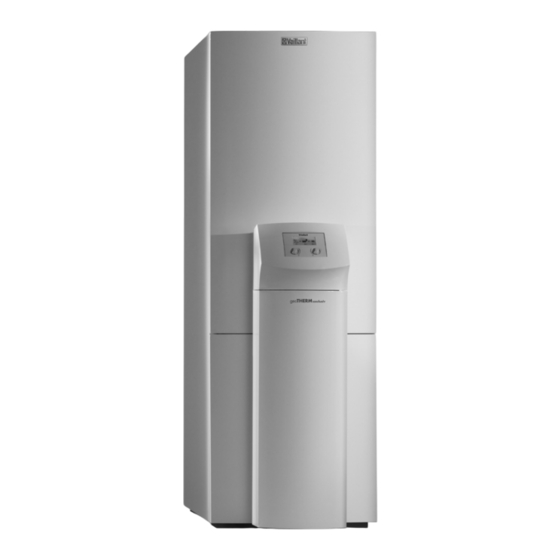

Vaillant geoTHERM plus VWS 62/2 Bedienungsanleitung
Vorschau ausblenden Andere Handbücher für geoTHERM plus VWS 62/2:
Inhaltsverzeichnis

Werbung

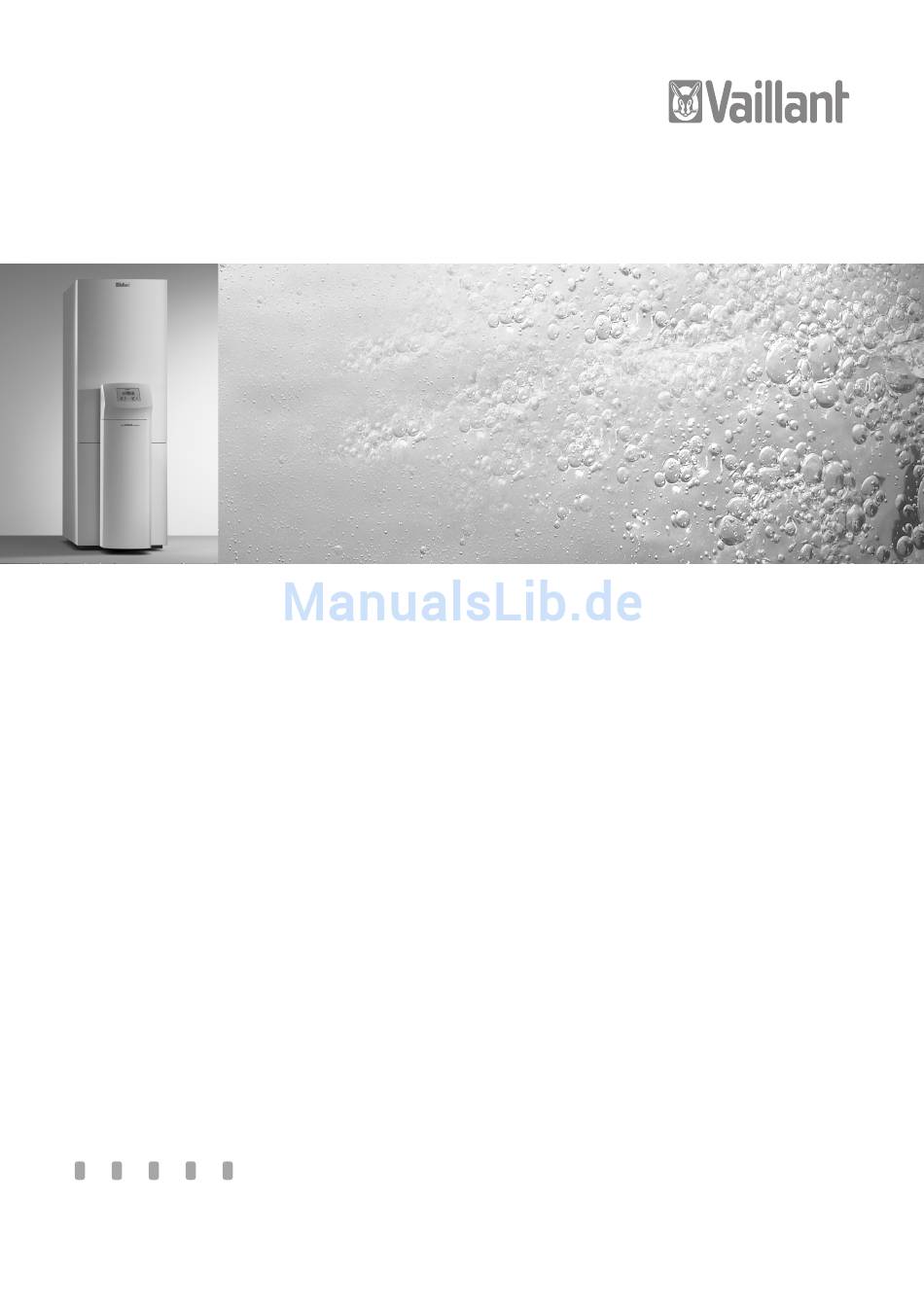

Für den Betreiber
Bedienungsanleitung
geoTHERM plus
Wärmepumpe mit integriertem Trinkwasserspeicher
DE; AT; CH
DE
VWS 62/2
VWS 82/2
VWS 102/2
VWW 62/2
VWW 82/2
VWW 102/2

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vaillant geoTHERM plus VWS 62/2

  • Seite 1 Für den Betreiber Bedienungsanleitung geoTHERM plus Wärmepumpe mit integriertem Trinkwasserspeicher VWS 62/2 VWS 82/2 VWS 102/2 VWW 62/2 VWW 82/2 VWW 102/2 DE; AT; CH...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines ..............3 Sonderfunktionen ..........23 Typenschild ................3 Inbetriebnahme der Wärmepumpe ....24 Außerbetriebnahme der Wärmepumpe ...24 Hinweise zur dieser Anleitung ...... 3 Inspektion ..............24 Mitgeltende Unterlagen ........3 5.10 Störungsbeseitigung und Diagnose ....25 Aufbewahrung der Unterlagen ......3 5.10.1 Fehlermeldungen am Regler ......25 Verwendete Symbole ..........3 5.10.2 Fehlermeldungen rücksetzen ......
  • Seite 3: Allgemeines

    Allgemeines Hinweise zur dieser Anleitung 1 Allgemeines Hinweise zur dieser Anleitung Die Vaillant Wärmepumpen geoTHERM plus mit inte- Die vorliegende Anleitung enthält wichtige Informatio- griertem Trinkwasserspeicher werden in dieser Anleitung nen zur sicheren und sachgerechten Bedienung für den allgemein als Wärmepumpe bezeichnet und sind in fol- Betrieb Ihrer Wärmepumpe.
  • Seite 4: Gültigkeit Der Anleitung

    Hinweise zu Installation und Betrieb Kältemittel Die Wärmepumpe wird mit Betriebsfüllung von Kälte- Die Vaillant Wärmepumpen vom Typ geoTHERM plus mittel R 407 C geliefert. Dies ist ein chlorfreies Kälte- sind nach dem Stand der Technik und den anerkannten mittel, das die Ozonschicht der Erde nicht beeinflusst.
  • Seite 5: Bestimmungsgemäße Verwendung

    Warmwasser-Zentralheizungsanlagen und für die Warm- Im Unterschied zu Wärmeerzeugern fossiler Energie sind wasserbereitung vorgesehen. Eine andere oder darüber bei der Vaillant Wärmepumpe geoTHERM plus keine auf- hinausgehende Benutzung gilt als nicht bestimmungs- wendigen Wartungsarbeiten notwendig. gemäß. Für hieraus resultierende Schäden haftet der Hersteller/Lieferant nicht.
  • Seite 6: Füllstand Und Fülldruck Des Solekreislaufes (Nur Bei Wärmepumpentyp Vws)

    3 Hinweise zu Installation und Betrieb 3.4.2 Füllstand und Fülldruck des Solekreislaufes Im ersten Monat nach Inbetriebnahme der Anlage kann (nur bei Wärmepumpentyp VWS) der Füllstand der Sole-Flüssigkeit etwas sinken, was ganz Kontrollieren Sie in regelmäßigen Abständen den Sole- normal ist. Der Füllstand kann auch je nach Temperatur stand bzw.
  • Seite 7: Energiespartipps

    Hinweise zu Installation und Betrieb 3 Energiespartipps Nachfolgend erhalten Sie wichtige Tipps, die Ihnen hel- fen, Ihre Wärmepumpenanlage energie- und kostenspa- 3.5.2 Einsparmöglichkeiten durch den richtigen rend zu betreiben. Einsatz der geoTHERM plus Regelung Weitere Einsparmöglichkeiten ergeben sich durch den richtigen Einsatz der Regelung Ihrer Wärmepumpe.
  • Seite 8: Recycling Und Entsorgung

    Recycling und Entsorgung 3.6.3 Kältemittel Sowohl Ihre Wärmepumpe, als auch alle Zubehöre und Die Vaillant Wärmepumpe ist mit dem Kältemittel die zugehörigen Transportverpackungen bestehen zum R 407 C gefüllt. weitaus überwiegenden Teil aus recyclefähigen Rohstof- fen und gehören nicht in den Hausmüll.
  • Seite 9: Geräte- Und Funktionsbeschreibung

    Temperatur auf ein Medium mit niedrigerer Umschaltventil Tempe ra tur über. Heizwasserkreislauf Heizkreispumpe Die Vaillant Wärmepumpe geoTHERM plus kann von un- terschiedlichen Wärmequellen, wie z. B. Erdwärme (geoTHERM plus VWS) oder Grundwasser (geoTHERM Verflüssiger plus VWW) gespeist werden.
  • Seite 10: Automatische Zusatzfunktionen

    4 Geräte- und Funktionsbeschreibung Diese unterschiedlichen Temperaturen werden im Kälte- Solemangel-Sicherung (nur VWS) mittelkreislauf über einen Kompressor (2) und ein Ein analoger Drucksensor überwacht einen möglichen Expansions ventil (4) erzeugt, die sich zwischen dem Ver- Solemangel und schaltet die Wärmepumpe aus, wenn dampfer und dem Kondensator befinden.
  • Seite 11 Geräte- und Funktionsbeschreibung 4 Abb. 4.3 Vorderansicht VWS/VWW Abb. 4.4 Rückansicht VWS/VWW Legende zu Abb. 4.3 Legende zu Abb. 4.4 Aufkleber mit Typenbezeichnung der Wärmepumpe Warmwasseranschluss Trinkwasserspeicher 2 Bedienkonsole 2 Kaltwasseranschluss Trinkwasserspeicher 3 Montageblech vrnetDIALOG (hinter der Säulenabdeckung) 3 Wärmequelle zur Wärmepumpe 4 Wärmequelle von Wärmepumpe 5 Heizungsrücklauf 6 Heizungsvorlauf...
  • Seite 12: Baugruppen Geotherm Plus Vws (Sole/Wasser)

    4 Geräte- und Funktionsbeschreibung 4.4.1 Baugruppen geoTHERM plus VWS 4.4.2 Baugruppen geoTHERM plus VWW (Sole/Wasser) (Wasser/Wasser) Abb. 4.5 VWS – Ansicht vorne geöffnet Abb. 4.6 VWW – Ansicht vorne geöffnet Legende zu Abb. 4.5 Legende zu Abb. 4.6 Leitungsführungskanal Leitungsführungskanal 2 Trinkwasserspeicher 2 Trinkwasserspeicher 3 Elektroschaltkasten...
  • Seite 13: Bedienung

    Bedienung 5 Bedienung Den Regler kennen lernen und bedienen Die gesamte Programmierung der Wärmepumpe erfolgt (durch Drehen). Der Ein steller dient zur Auswahl des über die beiden Einsteller ( und ) des Reglers. Dabei Menüs (durch Drehen) sowie zur Aktivierung von Son- dient der Ein steller zur Auswahl des Parameters derfunktionen (durch Drücken).
  • Seite 14: Reglerbeschreibung

    5 Bedienung Reglerbeschreibung Die permanente (De-)Aktivierung der Kindersicherung kann nur in der Codeebene (Fachhandwerkerebene) vor- 5.3.1 Energiebilanzregelung genommen werden. Für einen wirtschaftlichen und störungsfreien Betrieb einer Wärmepumpe ist es wichtig, den Start des Kom- 5.3.4 Reglerstruktur pressors zu reglementieren. Der Anlauf des Kompressors Im Ablaufdiagramm in Kapitel 5.4 sehen sie alle Displays ist der Zeitpunkt, in dem die höchsten Belastungen auf- des Reglers in einer Übersicht.
  • Seite 15: Ablaufdiagramm

    Bedienung 5 Ablaufdiagramm Grafikanzeige Sonderfunktionen Rücksetzen auf Werkseinstellungen 16.02.05 9:35 2 °C T außen 16.02.05 9:35 2 °C Sparen aktiviert T außen Werkseinstellung Abbrechen NEIN/JA Zeitprogramme NEIN/JA Alles NEIN/JA auswählen Werte einstellbar 16.02.05 9:35 2 °C T außen > 5 sec Energieertrags-Display Party aktiviert 16.02.05...
  • Seite 16: Displays Der Benutzerebene

    5 Bedienung Displays der Benutzerebene Nachfolgend werden Ihnen die einzelnen Displays der Bedienkonsole beschrieben und erklärt. Angezeigtes Display Beschreibung Grafikanzeige (Grunddisplay) In dieser Anzeige können Sie den momentanen Zustand des Systems ablesen. Dies wird immer angezeigt, wenn Sie bei Anzeige eines anderen Displays für längere Zeit keinen Einsteller betätigt haben.
  • Seite 17: Raumtemperatur

    Bedienung 5 Angezeigtes Display Beschreibung Werkseinstellung In der Übersichtsanzeige wird der aktuelle Tag, das Datum, die HK2: Auto 20 °C 16.02.05 9:35 2 °C Uhrzeit und die Außentemperatur angezeigt. Bei Nutzung des Speicher: Auto Raumtemperatur 21 °C Fernbediengeräts VR90 und aktivierter Raum aufschaltung wird >...
  • Seite 18 5 Bedienung Angezeigtes Display Beschreibung Werkseinstellung Für den angeschlossenen Trinkwasserspeicher sowie den HK2: Auto 20 °C Forts. von „Übersichtsanzeige“ Zirkula tionskreis stehen die Betriebsarten Auto, Ein und Aus Speicher: Auto zur Verfügung: 16.02.05 9:35 2 °C Raumtemperatur 21 °C > Heizen 22 °C Speicher Auto...
  • Seite 19 Bedienung 5 Angezeigtes Display Beschreibung Werkseinstellung Im Display „Grunddaten“ können Sie die Displaysprache, das Sprache: DE Grunddaten aktuelle Datum, den Wochentag sowie, falls kein DCF- Funkuhrempfang möglich ist, die aktuelle Uhrzeit für den Sprache >DE deutsch Regler einstellen. Wenn der Regler das DCF-Signal empfängt, Datum 16.02.05 blinken die Punkte zwischen Stunden- und Minutenanzeige.
  • Seite 20 5 Bedienung Angezeigtes Display Beschreibung Werkseinstellung Im Menü „Zeitprogramme Zirkulationspumpe“ können Sie Mo. – Fr. Zirkulationspumpe einstellen, zu welchen Zeiten die Zirkulationspumpe in Betrieb 6:00 – 22:00 Uhr Zeitprogramme sein soll. >Mo Sie können pro Tag bzw. Block bis zu drei Zeiten hinterlegen. 7:30 –...
  • Seite 21 Bedienung 5 Angezeigtes Display Beschreibung Werkseinstellung Im Menü „HK2-Parameter“ ist die Einstellung der Absenktempera tur HK 2 Absenktemperatur und Heizkurve möglich. 15 °C Parameter Die Absenktemperatur ist die Temperatur, auf die die Heizung Heizkurve 0,3 Absenktemperatur >15 °C in der Absenkzeit geregelt wird. Sie ist für jeden Heizkreis Heizkurve separat einstellbar.
  • Seite 22 5 Bedienung Angezeigtes Display Beschreibung Werkseinstellung Sie können jeden Heizkreis in Ihrer Anlage individuell HK 2 benennen. Dazu stehen Ihnen pro Heizkreis max. 10 Namen Buchstaben zur Verfügung. Die gewählten Bezeichnungen ändern werden automatisch übernommen und in den jeweiligen HK 2: >HK 2 Displayanzeigen dargestellt.
  • Seite 23: Sonderfunktionen

    Bedienung 5 Sonderfunktionen Um eine der Funktionen zu aktivieren, müssen Sie diese Die Anwahl der Sonderfunktionen ist aus der Grund- nur anwählen. Lediglich in der Sparfunktion ist die zu - anzeige möglich. Dazu drücken Sie den Ein steller . sätzliche Eingabe der Uhrzeit erforderlich, bis zu der die Um den Parameter zu verändern, müssen Sie den Ein- Sparfunktion (Regeln auf Absenktemperatur) gültig sein steller...
  • Seite 24: Inbetriebnahme Der Wärmepumpe

    Lassen Sie Inspektion, Wartung und Reparaturen nur durch einen anerkannten Fachhandwerks betrieb durchführen. Um alle Funktionen des Vaillant Gerätes auf Dauer sicher- zustellen und um den zugelassenen Serienzustand nicht zu verändern, dürfen bei Wartungs- und Instand haltungs- arbeiten nur original Vaillant Ersatzteile verwendet wer- den! Eine Aufstellung eventuell benötigter Ersatzteile ent-...
  • Seite 25: Störungsbeseitigung Und Diagnose

    Fach- handwerker behoben werden. • Wenn Sie sich nicht sicher sind, ob Sie die Fehlerursache selbst beseitigen können oder der Fehler sich mehrfach wiederholt, dann wenden Sie sich an Ihren Fachhandwerker oder an den Vaillant Werkskundendienst. Bedienungsanleitung geoTHERM plus VWS/VWW...
  • Seite 26: 5.10.4 Allgemeine Störungen

    5 Bedienung 5.10.4 Allgemeine Störungen Die Wärmepumpe wird abgeschaltet und läuft selbst- ständig wieder an, wenn die Fehlerursache beseitigt ist. Fehlercode Fehlertext/Beschreibung Notbetrieb Mögliche Ursache Maßnahme zur Beseitigung Vorlauftemperatur HK 2 Heizkurve zu hoch eingestellt, Heizkurve niedriger einstellen, – zu hoch. Mischer hinter dem Puffer- Fachhandwerker benachrichtigen und speicher ist defekt.
  • Seite 27: Garantie Und Kundendienst

    Herstellergarantie gewähren wir nur bei Installation durch einen anerkannten Fachhandwerksbetrieb. Dem Eigentümer des Gerätes räumen wir eine Werks ga- rantie entsprechend den landesspezifischen Vaillant Ge- schäftsbedingungen ein (für Österreich: Die aktuellen Garantiebedingungen sind in der jeweils gültigen Preisliste enthalten - siehe dazu auch www.vaillant.at).
  • Seite 28: Anhang

    6 Anhang Anhang Technische Daten VWS Bezeichnung Einheit VWS 62/2 VWS 82/2 VWS 102/2 Artikelnummer 0010002783 0010002784 0010002785 Höhe ohne Anschlüsse 1800 Breite Tiefe ohne Säule Tiefe mit Säule Gesamtgewicht - mit Verpackung - ohne Verpackung - betriebsbereit Transportgewicht - Trinkwasserspeicher-Modul - Wärmepumpen-Modul Nennspannung - Heizkreis/Verdichter...
  • Seite 29 Anhang 6 Bezeichnung Einheit VWS 62/2 VWS 82/2 VWS 102/2 Nennspannung - Heizkreis/Verdichter 3/N/PE 400 V 50 Hz - Steuerkreis 1/N/PE 230 V 50 Hz - Zusatzheizung 3/N/PE 400 V 50 Hz Sicherung, träge 3 x 16 3 x 16 3 x 16 Anlaufstrom - ohne Anlaufstrombegrenzer...
  • Seite 30: Technische Daten Vww

    6 Anhang Technische Daten VWW Bezeichnung Einheit VWW 62/2 VWW 82/2 VWW 102/2 Artikelnummer 0010002794 0010002795 0010002796 Höhe ohne Anschlüsse 1800 Breite Tiefe ohne Säule Tiefe mit Säule Gesamtgewicht - mit Verpackung - ohne Verpackung - betriebsbereit Transportgewicht - Trinkwasserspeicher-Modul - Wärmepumpen-Modul Nennspannung - Heizkreis/Verdichter...
  • Seite 31 Anhang 6 Bezeichnung Einheit VWW 62/2 VWW 82/2 VWW 102/2 Heizkreis - max. Betriebsdruck MPa (bar) 0,3 (3) - min. Vorlauftemperatur °C - max. Vorlauftemperatur °C - Nennvolumenstrom dT 5K 1404 1998 2371 - Restförderhöhe dT 5K mbar - Nennvolumenstrom dT 10K 1229 - Restförderhöhe dT 10K mbar...
  • Seite 32: Typenschild

    6 Anhang Typenschild Vaillant GmbH Remscheid / Germany Serial-No. 21054500100028300006000001N1 VWS 62/2 3/N/PE 400V 50Hz 1/N/PE 230V 50Hz 3/N/PE 400V 50Hz <16 MPa (bar) 1 (10) R407 C 2,9 ( 29 ) MPa (bar) COP B0/W35 COP B5/W55 B0/W35 B5/W55 IP 20 Abb.
  • Seite 33: Tabelle Symbolerklärungen Typschild

    Anhang 6 Tabelle Symbolerklärungen Typschild Bemessungsspannung Kompressor Bemessungsspannung Pumpen + Regler Bemessungsspannung Zusatzheizung Bemessungsleistung max. Bemessungsleistung Kompressor, Pumpen und Regler Bemessungsleistung Zusatzheizung Anlaufstrom ohne Anlaufstrombegrenzer Anlaufstrom inkl. Anlaufstrombegrenzer Inhalt Brauchwasserspeicher Zul. Bemessungsüberdruck Kältemitteltyp Füllmenge Zul. Bemessungsüberdruck B0/W35 Leistungszahl bei Soletemperatur 0 °C und Heizungsvorlauftemperatur 35 °C B5/W55 Leistungszahl bei Soletemperatur 5 °C und Heizungsvorlauftemperatur 55 °C B0/W35...
