Verwandte Anleitungen für ADL soft air plus wds
Inhaltszusammenfassung für ADL soft air plus wds

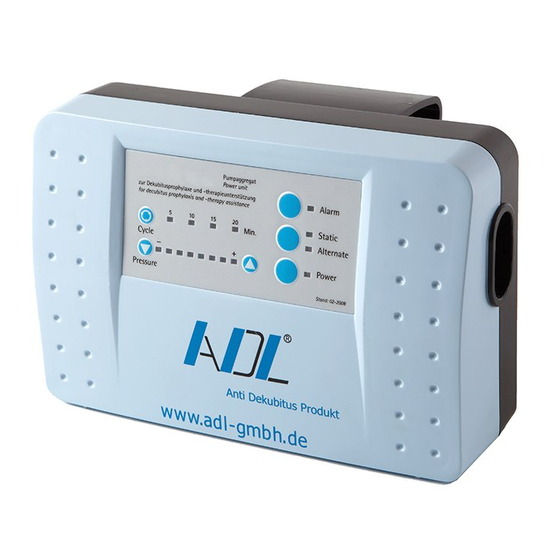

- Seite 1 Handbuch soft air plus wds ® Art. Nr. 110 401-wds Anti-Dekubitus-Lagerungssystem Aufbau und Bedienungsanleitung Gesundheit. Sicherheit. Unabhängigkeit.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Vorwort Seite 3 2 Warnhinweise Seite 4 3 Bestandteile soft air® plus wds Seite 4 4 Einleitung Seite 5 5 Zeichen- und Funktionserklärung Seite 5 6 Einrichtung · Aufstellung soft air® plus wds Seite 6 7 Inbetriebnahme soft air® plus wds Seite 7 8 wds-Funktion Seite 10... -
Seite 3: Vorwort
Sehr geehrte Damen und Herren, Sie halten das Handbuch zum soft air® plus wds Wechseldruckersatzsystem der ADL® GmbH in Händen. Bei diesem Therapieunterstützungssystem handelt es sich um ein Anti-Dekubitus-Lagerungssystem, welches zur Lagerung im Wechseldruck sowie in der statischen Weichlagerung verwendet wird. -
Seite 4: Warnhinweise
2 Warnhinweise • Das Gerät darf nicht in Gegenwart offener Flammen, von Heizgeräten o. ä. benutzt werden. Schützen Sie das Gerät vor Feuchtigkeit. Betreiben Sie es nur in trockenen Räumen. Es dürfen keine brennbaren Gase oder Flüssigkeiten in das Gerät gelangen. EXPLOSIONSGEFAHR!!! •... -
Seite 5: Einleitung
4 Einleitung Bei dem System soft air® plus wds handelt es sich um ein Matratzenersatzsystem. D. h., es wird keine zusätzliche Pflegebettmatratze benötigt. Auf diesem System können Patienten mit einem Körpergewicht von 30 bis 150 kg gelagert werden. (Bedenken Sie, dass diese Gewichtsangaben für den liegenden Patienten gültig ist. Bei abweichenden Körperhaltungen sind die Gewichtsverteilungen unterschiedlich). -
Seite 6: Einrichtung · Aufstellung Soft Air® Plus Wds
6 Einrichtung · Aufstellung soft air® plus wds Entfernen Sie die eventuell vorhandene Pflegebettmatratze. Legen Sie die Großzellenmatratze auf dem Lattenrost und fixieren Sie diese mit den an der Unterseite befindlichen Fixierschnallen am Lattenrost. Achten Sie darauf, dass die Schnallen nur an den beweglichen Teilen des Lattenrostes fixiert werden. Die Luftschläuche müssen sich am Fußende befinden. -
Seite 7: Inbetriebnahme Soft Air® Plus Wds
DIN EN 60601-2-52; VDE 0750-2-52 Deutsche Fassung DIN EN 60601-2-52; VDE 0750-2-52 7 Inbetriebnahme soft air® wds Schalten Sie das Aggregat mittels der Power-Taste ein. Die Pumpe beginnt zu arbeiten und die Auflage wird befüllt. In den ersten ca. 15 Minuten nach dem Einschalten ist der Alarm deaktiviert, danach beginnt die rote Alarmleuchte zu blinken. - Seite 8 Bei der Umstellung von Wechseldruck zum statischen Druck und umgekehrt, muss der Druck in der Matratze durch die Druckregelungstasten neu angepasst werden. In der Regel ist der Fülldruck bei statischem Betrieb geringer als bei Wechseldruckbetrieb. Der optimale Druck in der Matratze lässt sich durch die Druckregelungstaste einstellen.
- Seite 9 Einstellung des Druckes Stufeneinstellung Gewicht 1. Stufe = 1 Diode ca. 30 – 40 kg 2. Stufe = 2 Dioden ca. 40 – 50 kg 3. Stufe = 3 Dioden ca. 50 – 70 kg 4. Stufe = 4 Dioden ca.
-
Seite 10: Wds-Funktion
8 wds-Funktion Im Falle der in der Indikationstabelle genannten Kontraindikationen für den Wechsel- druck, kann die Matratze mittels Taste 4 (Static/Alternate) am Aggregat von Wech- seldruck auf statische Weichlagerung umgestellt werden, dabei wechselt die Anzeige der Betriebsart von blau (Alternate) auf grün (Static). Eine Komforteinstellung ist in diesem Modus nach wie vor möglich. -
Seite 11: Cpr-Funktion
10 CPR-Funktion Bitte achten Sie darauf, daß die CPR Lasche (Cardio Pulmonale Reanimation) immer verschlossen ist. Diese CPR Lasche befindet sich auf der Kopfseite der Auflage und ist mit einem roten Fähnchen mit der Aufschrift CPR gekennzeichnet. Um den CPR-Ver- schluss zu kontrollieren, muss der Bezug der Auflage geöffnet werden. -
Seite 12: Reinigungshinweise · Service
Eine Wischdesinfektion ist ebenfalls durchführbar, wenn die Wirkungsspektren beachtet werden und die Einwirkzeit eingehalten wird. • ADL® GmbH schreibt für alle elektrisch betriebenen Systeme eine Sicherheitstechnische Kontrolle (STK) nach spätestens 2 Jahren vor. Die Unfallverhütungsvorschriften BGV A2 bleiben davon unberührt. -
Seite 13: Fehlersuche
12 Fehlersuche Problem Mögliche Ursache Maßnahmen Matratze füllt Konnektoren nicht richtig Überprüfung der Verschlau- sich nicht verschlossen, Verschlauchung chung und der Verschlüsse. bzw. unvollständig. verdreht oder abgeknickt. Aggregat läuft nicht Kein Netzstrom vorhanden, Netz- Stromkabel sowie Steckdose (blaue Lampe an der stecker ist defekt, fehlerhaftes überprüfen, Überprüfung Power-Taste leuchtet... -
Seite 14: Funktion
13 Indikation /Kontraindikation Funktion Indikation Kontraindikation Wechseldruck Dekubitus bei hohem bis sehr hohem Spastiken, Kontrakturen, soft air® plus Risiko / Grad IV. Großflächige Wunden. z.B. Zustand nach Apoplex, Für Patienten von 30 – 150 kg Schmerzpatienten, z. B. Körpergewicht. Osteoporosepatienten. Patienten mit Knochen- metastasen, instabile Frakturen,... -
Seite 15: Technische Daten
14 Technische Daten Matratze Aggregat Einlegematratze Material PU-Nylon PU-Schaum Abmessungen 200 x 86,5 x 21,5 23 x 15 x 8,5 200 x 90 x 5 in cm Gewicht in kg ~1,5 ~2,0 Garantie* 2 Jahre 2 Jahre 2 Jahre Elektr. 230 V /7 W Anschlußwerte Sicherung... - Seite 16 Bei technischen Problemen wenden Sie sich bitte an Ihren Vertragshändler oder direkt an die ADL® GmbH. (Händlerstempel) Kostenlose Telefon-Hotline: 08000 235 235 ADL® GmbH ADL® GmbH An der Germania Brauerei 1 Produktionsstätte und Servicecenter 48159 Münster Im Flürchen 1 Germany...
