INSTALLATION MIT ABLUFT- ODER UMLUFT- UND FILTER-BETRIEB
Halten Sie folgende Mindestabstände über dem Kochfeld ein: 65 cm (Elektrokochplatten), 75 cm (Gasflammen).
Schreiben die Installationsanweisungen des Gaskochfelds einen größeren Abstand vor, ist dieser natürlich zu
beachten. Das Abluftrohr und die Schellen werden nicht mitgeliefert. Sie sollten aber trotzdem einen
qualifizierten Techniker zu Rate ziehen.

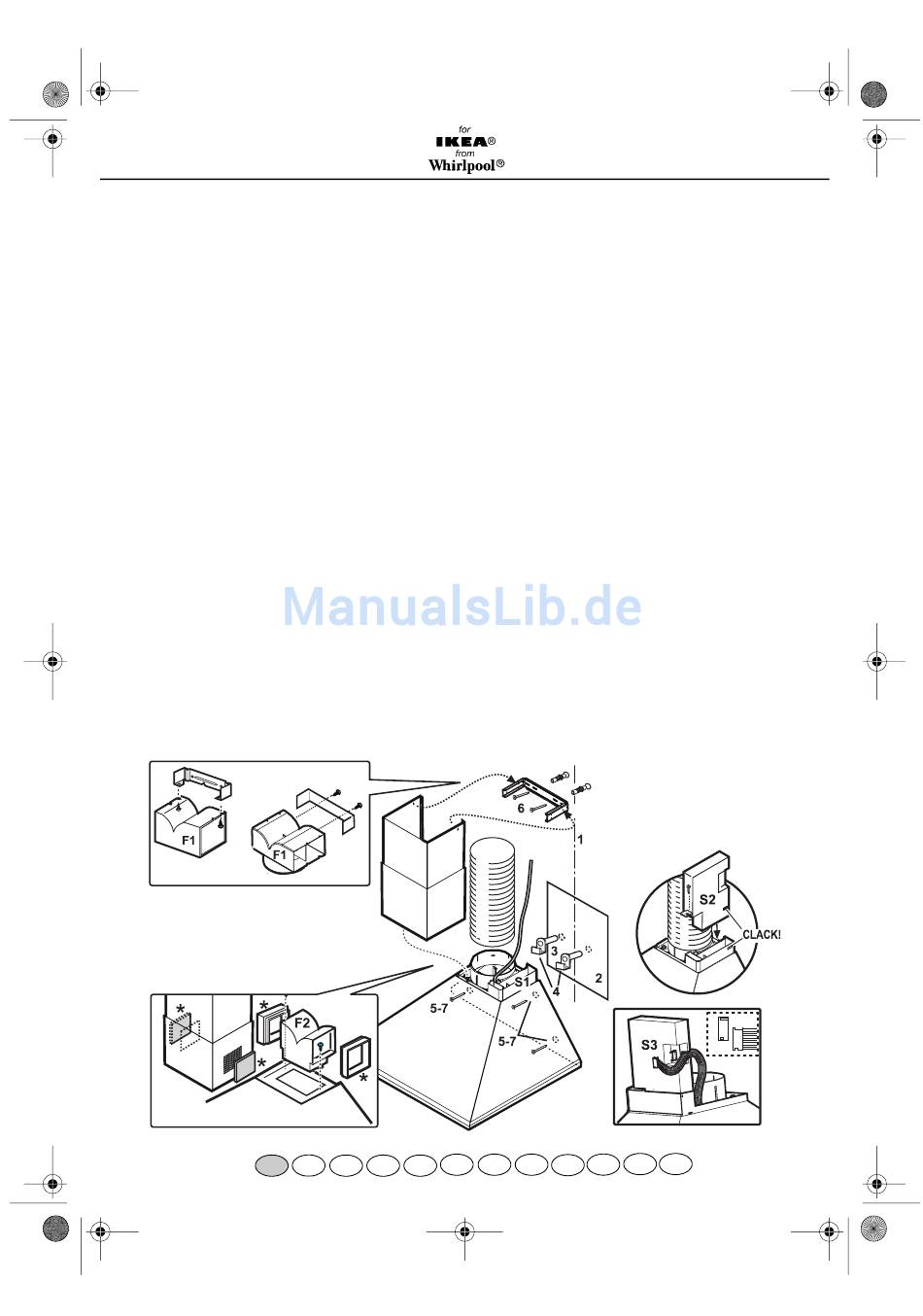

1. Ziehen Sie an der Wand eine Mittellinie vom Kochfeld bis zur Decke.
2. Markieren Sie unter Berücksichtigung der oben angegebenen Abstände die Höhe über dem Kochfeld mit einem Bleistift
und legen Sie die Schablone dementsprechend an die Wand an.
3. Markieren Sie mithilfe der mitgelieferten Schablone die Bohrlöcher, führen Sie die Bohrungen aus, setzten Sie die Wanddübel
ein und befestigen Sie zwei Haken (falls mitgeliefert) oder schrauben Sie teilweise 2 Schrauben in die oberen Bohrungen.
4. Hängen Sie die Abzugshaube ein und richten Sie sie anhand der Einstellschrauben auf den Haken (falls mitgeliefert) aus.
Hinweis: Die Haube MUSS mit zwei weiteren Schrauben in den unteren Bohrungen und (soweit vorgesehen) mit zwei
Schrauben in den oberen Bohrlöchern befestigt werden.
5. Nur bei bestimmten Modellen vorgesehen: Markieren Sie die unteren (und oberen) Bohrlöcher, nehmen Sie die Abzugshaube ab,
führen Sie die Bohrungen aus, setzten Sie die Wanddübel ein (schrauben Sie teilweise 2 Schrauben in die oberen Bohrungen).
6. Befestigen Sie den Kaminträgerbügel an der Wand so nah wie möglich an der Decke. Bei der Umluftausführung ist in dieser
Phase auch das Umlenkblech F1 mit zwei Schrauben zu befestigen, falls es sich um einen Kamin mit oben angebrachten
Lüftungsgittern handelt (bei Kaminen mit unteren Gittern siehe Installationsphase "7").
7. Die Abzugshaube wieder einhängen und mit den Schrauben befestigen. Bei der Umluftausführung (Kamin mit unteren
Gittern) wird das Umlenkblech F2 anstelle des Anschlussrings (Modell mit 2 Schraubenbefestigungen) angebracht oder auf
dem Anschlussring eingespannt (Modell mit 2 hinteren Verbindungen und 1 vorderer Befestigungsschraube).
Abluftbetrieb: Die Schwaden werden angesaugt und über ein am Verbindungsring am Oberteil der Abzugshaube befestigtes
Abluftrohr nach außen befördert.
Achtung! Hat die Abzugshaube einen bereits eingebauten Kohlefilter, ist dieser zu entfernen.
Die Abluft darf nicht in eine Leitung abgeleitet werden, die zur Rauchabführung von Gas-, Kohle- oder Ölheizungsanlagen
dient, sondern muss an einen separaten unabhängigen Abzug angeschlossen werden. Dabei sind alle nationalen Bestimmung
zur Abluftabführung einzuhalten.
Ausführung mit Umluft- und Filter-Betrieb: Die angesaugte Luft wird gefiltert und dann wieder in den Raum zurückgeleitet.
Achtung! Hat die Abzugshaube keinen Kohlefilter, ist dieser zu bestellen und vor dem Gebrauch zu montieren.
Installation des Elektronikgehäuses
• Falls Ihr Modell über die elektronische Schalttafel S2 verfügt, wird diese in die betreffende Aufnahme S1 eingesetzt und mit
einer Schraube befestigt.
• Bei den mit elektronischen Bedienblenden ausgestatteten Modellen ist die Flachleitung S3 in den Sockel seitlich vom
Gehäuse S2 einzusetzen.
Installation des Teleskopkamins
• Die Abzugshaube an das Stromnetz anschließen, den Teleskopkamin mit zwei Schrauben am Haltebügel befestigen und die
untere Hälfte bis zur vorgesehen Aufnahme auf der Oberseite der Haube schieben. Bringen Sie in den vorgesehenen Fällen
die beiden seitlichen Gitter an.
* Nur bei bestimmten Modellen vorgesehen
