Animationrad
Der MAC 550 Profile wird mit dem installierten Goborad "Radial breakup" geliefert. Drei zusätzliche
Animationsräder sind ab Lager erhältlich.
Radial breakup (installiert)
P/N 62325048
Austauschen eines Animationrads
Hinweis: Sie können das Animationrad mit dem Haltemagneten nach innen oder außen weisend montieren.
In festen Installationen sollten Sie den Haltemagneten für einfacheren Austausch des Rads zur Frontlinse
weisend ausrichten. Wenn das Gerät oft Transportiert wird, sollten Sie den Haltemagneten zur Frontlinse
weg weisend montieren, da das Animationrad dann besser haftet.
1 Trennen Sie das Gerät allpolig vom Netz und lassen Sie es abkühlen.
2 Entfernen Sie das Gobomodul wie auf Seite 24 beschrieben.
3 Stellen Sie das Modul mit dem Lüfter nach links und dem Farbrad nach rechts weisend auf eine stabile
Unterlage.
4 Fahren Sie das Animationrad aus dem Modul heraus, indem Sie den schwarzen Zahnriemen rechts
bewegen.
5 Um ein Verbiegen des Animationrads zu vermeiden, sollten Sie den Magneten mit einem langen, schmalen
Schraubendreher, den Sie von hinten in das Modul einführen, von der Motorachse lösen. Wenn sich der
Magnet gelöst hat können Sie das Animationrad einfach aus dem Modul herausnehmen.
6 Richten Sie den Haltemagneten des Animationrads wie gewünscht aus (siehe Hinweis). Platzieren Sie das
Rad über der Motorachse und richten Sie den Antriebsstift auf die Bohrung im Animationrad aus.
7 Montieren Sie das Gobomodul. Vergewissern Sie sich, dass die Führungsstifte korrekt sitzen und das
Modul sicher verriegelt ist.
8 Montieren Sie die Kopfabdeckung und entriegeln Sie die Tiltsperre bevor Sie das Gerät einschalten.
Prisma
Der MAC 550 Profile ist mit einem 3-fach Prisma ausgestattet.
Austausch des Prismas
1. Trennen Sie das Gerät allpolig vom Netz und lassen Sie es
abkühlen.
2. Stellen Sie den Kopf mit der Oberseite nach oben waagerecht
und blockieren Sie ihn mit der Tiltsperre. Entfernen Sie die
Kopfabdeckung. Das Prisma befindet sich im
Zoom/Fokus-Modul (siehe Bild 13).
3. Siehe Bild 14. Das Prismenrad wird von drei Rollen gehalten.
Die untere Rolle ist federbelastet. Drücken Sie das Prisma nach
unten, bis Sie es aus den zwei oberen Rollen nehmen können. Nehmen Sie es mit dem Zahnriemen aus
dem Modul.
22
Spiral breakup (optional)
P/N 62325049

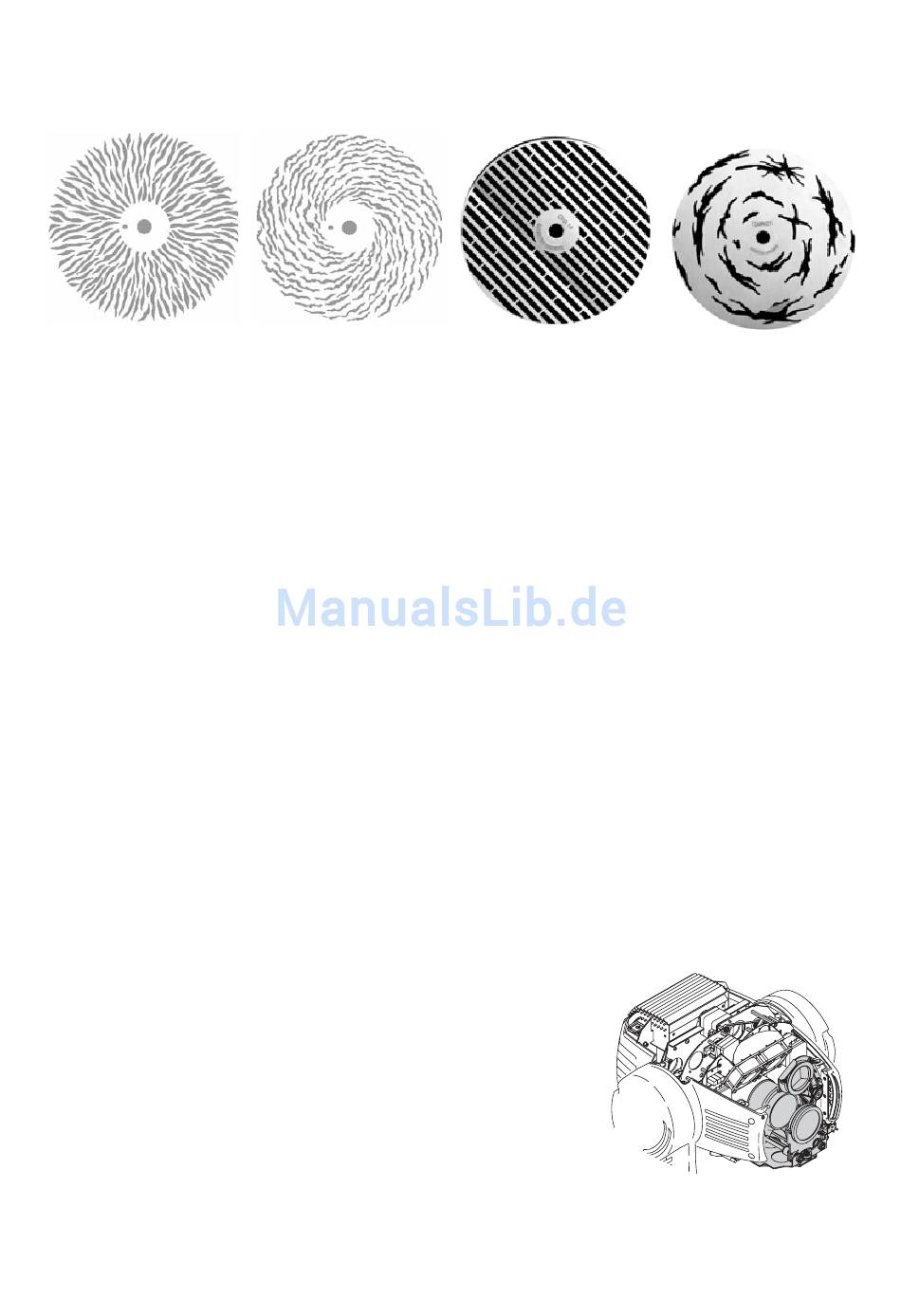

Bild 12: MAC 550 Profile Animationräder
MAC 550 Profile
Linear breakup (optional)
P/N 62325050
Bild 13: Zoom/Fokus-Modul
Coarse tangential (optional)
P/N 62325051
