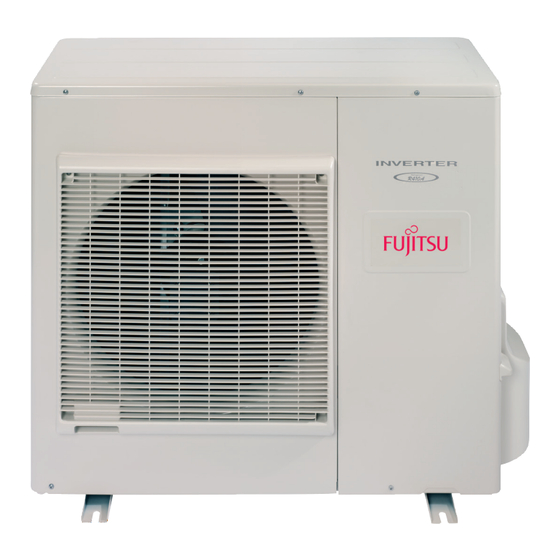

- Seite 1 MONTAGE- UND BETRIEBSANLEITUNG WÄRMETAUSCHERSTEUERUNG „INV-DX“ Fujitsu Single-Split Abbildung ähnlich Abbildung ähnlich...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Einleitung Sicherheitshinweise Konformitätserklärung Gerätebeschreibung Anwendung Modellvariation Planungsgrundlage Kombinationsmöglichkeiten Regelung Technischen Daten Elektrischen Daten Abmessungen Wärmetauschersteuerung „INV-DX“ Außeneinheiten Schaltplan... -
Seite 3: Einleitung
Die Montage- und Betriebsanleitung gilt ausschließlich für 1.1 Allgemeine Informationen Geräte mit folgenden Modellbezeichnungen: Die folgenden Hinweise sind Wegweiser durch die Gesamt- INV-DX07 dokumentation. In Verbindung mit dieser Montage- und Be- INV-DX14 triebsanleitung sind weitere Unterlagen gültig. Für Schäden INV-DX18... -
Seite 4: Bestimmungsgemäßer Gebrauch
2. Sicherheit 2.2 Bestimmungsgemäßer Gebrauch Die Wärmetauschersteuerungen sind nach dem Stand der 2.1 Sicherheits- und Warnhinweise Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können bei unsachgemäßem oder nicht Beachten Sie bei der Montage und Bedienung die allge- bestimmungsgemäßer Verwendung Gefahr für Leib und meinen Sicherheitshinweise und Warnhinweise, die jeder Leben des Fachhandwerkers oder Dritter bzw. -
Seite 5: Montage/Demontage/Reparatur/Wartung
2.3.6 Schäden durch Feuchtigkeit in den Rohr- 2.3.4 Transport leitungen Tragen Sie das Fujitsu Klimagerät vorsichtig, indem Sie sie an Restfeuchtigkeit in den Rohrleitungen kann zu einem den vorgegebenen Griffen, an der linken und rechten Seite defekt oder der Zerstörung des Verdichters führen. Um halten. -
Seite 6: Erste Hilfe
2.4.1 Informationen zum eingesetzten Auftreten von Hautirritationen, Schwellungen oder Blasen Kältemittel und Öl einen Arzt aufsuchen. In Fujitsu Klimageräten wird das Kältemittel R410A in Ver- Augenkontakt bindung mit einem Esther Öl verwendet. Diese Stoffe fallen Augen sofort auswaschen und einen Arzt aufsuchen. -
Seite 7: Konformitätserklärung
85748 Garching-Hochbrück, Deutschland Datum/Date Gerätetyp/Unit Model: Seriennummer/Serial Number 22.05.2015 Typenschild as rating label erklärt hiermit, dass die Gerätekombinationen: declares that the combinations: INV-DX07 INV-DX45 INV-DX14 INV-DX54 INX-DX18 INV-DX72 INV-DX30 INV-DX90 INV-DX36 den folgenden Normen/Richtlinien, unter der Vorraussetzung, dass sie gemäß unseren Anweisungen eingesetzt werden, entspricht:... -
Seite 8: Gerätebeschreibung
Dokumentation Montieren Sie den Vereisungsschutzfühler in der Mitte des bauseitigen Wärmetauschers. 4.1 Anwendung Mit der Wärmetauschersteuerung „INV-DX“ haben Sie die Möglichkeit, externe Luftwärmetauscher an eine Fujitsu Single-Split Außeneinheit anzuschließen und zu steuern. 4.2 Planungsgrundlage Lufteintritt Die verschiedenen Ausführungen, umfassen eine Nennkälteleistung von 2,0 kW bis 25,0 kW und eine... -
Seite 9: Regelung
4.5 Regelung Ein Mikroprozessor übernimmt die Leistungsregelung und steuert den Verdichter zwischen 0 bis 100%. Das 0...10V DC Regeleingangssignal definiert die jeweilige Leistung in Prozent. Die zur Zeit angeforderte Leistung und die Betriebsart kann über eine eingebaute LED-Anzeige abgelesen werden. Leistungsstufe Betriebsart 15 (100%) -
Seite 10: Technischen Daten
5. Technische Daten Wärmetauschersteuerung INV-DX Anwendung Single* Material Kunststoff Gehäuse Farbe ähnlich RAL 7035 Schutzklasse IP65 Abmessungen Gehäuse H/B/T 150/300/132 Gewicht Gehäuse Betriebsbedingungen • Temperatur °C -15 bis 70 • Luftfeuchtigkeit 30 bis 90 Zul. Lufteintrittstemperatur am °C Wärmetauschereintritt * Pro Wärmetauschersteuerung ist nur eine Single-Split Außeneinheit anschließbar. Außeneinheit AOYG... - Seite 11 Außeneinheit AOYG / AOYA... 54LATT 72LALT 90LALT Nennkälteleistung 14,0 20,3 25,0 Leistungsbereich Kühlen 5,4 bis 16,0 10,8 bis 23,5 11,2 bis 28,0 Nennheizleistung 16,0 22,6 28,0 Leistungsbereich Heizen 5,8 bis 18,0 12,0 bis 26,5 12,5 bis 31,5 Luftumwälzung m³/h 6900 9300 10800 Schalldruckpegel**...
-
Seite 12: Elektrischen Daten
6. Elektrische Daten Wärmetauschersteuerung INV-DX Verbindung zur 1 Phase/Neutralleiter/Kommunikation/Schutzleiter Außeneinheit Eingänge Regeleingangssignal 0...10V DC Potentialfreier Kontakt. Nicht mit Spannung beschalten Ausgänge 230V AC / max. 1.6A 230V AC / max. 0.4A 230V AC / max. 0.4A Außeneinheit AOYG... 07LMCA 14LMCA 18LFC 30LFT 36LATT... -
Seite 13: Abmessungen
7. Abmessungen 7.1 Wärmetauschersteuerung „INV-DX“... -
Seite 14: Abmessungen Außeneinheiten Außeneinheit Aoyg 07-(14)Lmca
7.2 Abmessungen Außeneinheiten Außeneinheit AOYG 07-(14)LMCA 663 (790) 454 (540) 293 (290) - Seite 15 Außeneinheit AOYG 18LFC Ø20...
-
Seite 16: Luftrichtung
Außeneinheit AOYG 30LFT Luftrichtung... -
Seite 17: Außeneinheit Aoyg 36-45-54Latt
Außeneinheit AOYG 36-45-54LATT Luft... -
Seite 18: Außeneinheit Aoya 72-90Lalt
Außeneinheit AOYA 72-90LALT 8-12x17... -
Seite 19: Schaltplan
Betriebssignal (geschlossen=Ein) eingesetz werden. Störmeldung (geschlossen=Störung) • Achten Sie auf den richtigen Anschluss zwischen der Wärmetauschersteuerung und der Fujitsu Außeneinheit. Abtausignal (geschlossen=Abtauung) • Bei der Verwendung von Koppelrelais benutzen Sie Relais 1) Verbindungskabel zur Außeneinheit mit integriertem Überspannungsschutz oder Gleichrichter. - Seite 20 Notizen...
