Inhaltszusammenfassung für Futech SATURN 2

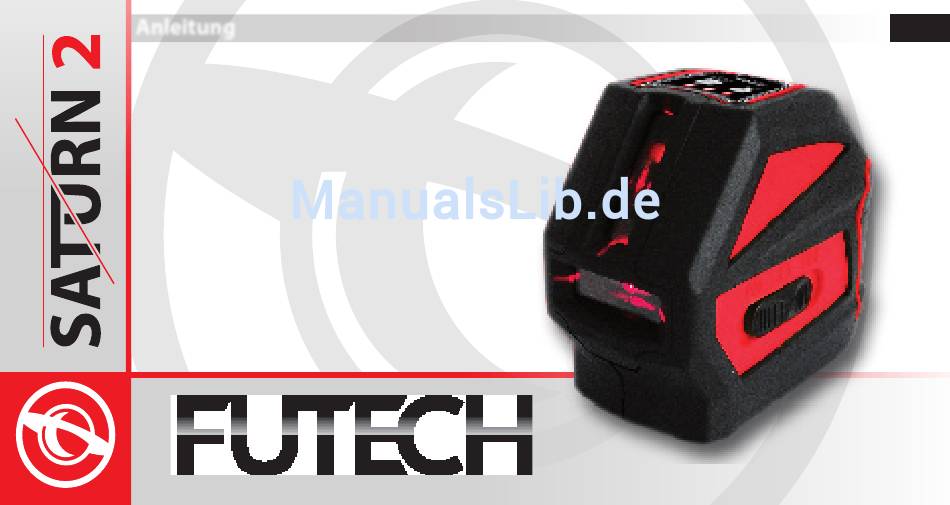

- Seite 1 Anleitung...
- Seite 3 Anleitung...
- Seite 4 Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Beschreibung Sicherheitshinweise Technische Daten www.futech-tools.com...
-
Seite 5: Algemene Beschrijving
Herzlichen Glückwunsch! Sie haben Sich für ein FUTECH-Gerät entschieden. FUTECH bietet Ihnen Präzisionsmessgeräte höchster Qualität. Unter Einbeziehung der fachmännischen Meinung des professionellen Endnutzers produzieren wir innovative Produkte, die auf Zweckmäßigkeit ausgerichtet sind. FUTECH SATURN 2 Professionelle Linien-/Kreuz-Laser mit extrem gut sichtbaren Laserstrahlen durch starke Laser-Dioden. Automatische Nivellierung mittels eines mag- netgedämpften Pendelsystems. -
Seite 6: Laser-Empfänger (Optional)
Horizontale Linie - Vertikale Linie - beide Linien Outdoor Horizontal Vertical Laser-Empfänger (optional) 12. on/off button 13. Batterieanzeige 010.02 14. akustisches Signal on/off 15. Empfänger-Bereich 16. Laser-Stellungsanzeige 17. Stangenklemme Voorzijde Achterzijde 18. Batterie compartiment 19. Ebene Luftblasen 20. Horizontale Position 21. Vertikale Position www.futech-tools.com... -
Seite 7: Inhalt Der Verpackung
Inhalt der Verpackung Laser Tragetasche Magnetische Zielplatte 10. Rechtwinklige Stütze 11. Fuß mit verstellbaren Beinen 12. Batterien... - Seite 8 Die Haftung des Herstellers überschreitet auf keinen Fall die Kosten für eine Reparatur oder einen Austausch des Gerätes. Schützen Sie die Umwelt: Die Geräte und die Batterien DÜRFEN NICHT mit dem Hausmüll entsorgt werden und müssen zu einem Wertstoffhof gebracht werden. Führen Sie diese Elemente dem Recycling zu. www.futech-tools.com...
-
Seite 9: Horizontale Uitlijning
Erste Inbetriebnahme • Entfernen Sie etwaige Schutzfolien. • Öffnen Sie das Batteriefach und legen Sie die Batterien entsprechend der angegebenen Polarität ein. • Stellen Sie die Transportsicherung (3) auf „ON“. So wird die Pendelnivellierung freigeschaltet und kann sich das Gerät selbst ausrichten. Achten Sie da- rauf, dass das Gerät nicht zu schräg steht (maximal 3°). -
Seite 10: Veiligheidsvoorschriften
Verwendung des Produkts mit offensichtlich erkennbaren Mängeln oder Schäden. Verwendung von Zubehör anderer Hersteller, das von FUTECH nicht ausdrücklich genehmigt ist. Ungenügende Absicherung der Arbeitsumgebung, z.B. bei der Verwendung auf oder in der Nähe von Strassen. Absichtliche Blendung Dritter. Steuerung von Maschinen, bewegten Objekten oder Überwachungsanwendungen ohne zusätzliche Kontroll- und Sicherheitseinrichtungen. - Seite 11 VERANTWORTUNGSBEREICHE Hersteller des Produkts Laseto N.V., Belgium, BE0808.043.652, kurz FUTECH, ist verantwortlich für die sicherheitstechnisch einwandfreie Lieferung des Produktes inklusive Gebrauchs-anweisung und Originalzubehör. Hersteller von Fremdzubehör für Produkte von FUTECH Hersteller von Fremdzubehör für das Produkt sind verantwortlich für die Entwicklung, Umsetzung und Kommunikation von Sicherheits- konzepten für ihre Produkte und deren Wirkung in Kombination mit dem Produkt von FUTECH.
- Seite 12 • Versenden oder entsorgen Sie Ihr Produkt nur mit entladenen Batterien. Betreiben Sie dazu das Produkt, bis die Batterien entladen sind. Beim Transport oder Versand von Batterien ist der Betreiber dafür verantwortlich, die national und international gültigen Vor- schriften und Bestimmungen einzuhalten. Kontaktieren Sie vor dem Transport oder Versand Ihr lokales Personen- oder Frachttrans- www.futech-tools.com...
- Seite 13 portunternehmen. • Starke mechanische Belastungen, hohe Umgebungstemperaturen oder das Eintauchen in Flüssigkeiten können zum Auslaufen, Brand oder zur Explosion der Batterien führen. • Schützen Sie die Batterien vor mechanischen Einwirkungen und hohen Umgebungstemperaturen. Batterien nicht in Flüssigkeiten wer- fen oder eintauchen. • Beim Kurzschluss der Batteriekontakte, z.B.
-
Seite 14: Laserklassifizierung
7. Nehmen Sie die Höheneinstellung des Lasers so vor, dass sich das Laserkreuz auf der Markierung an Wand Nr. 2 befindet. 8. Drehen Sie das Gerät dann um 180° und kontrollieren Sie die Differenz zwischen der Mitte des Laserkreuzes und der Markierung auf Wand Nr. 1. www.futech-tools.com... -
Seite 15: Technische Daten
9. Diese Differenz darf nicht mehr als 2 mm betragen. 10. ACHTUNG: Dieser Toleranzbereich ist abhängig vom Abstand zwischen den Wänden, die für die Kontrolle verwendet wurden. Dieser Abstand muss mit 2 multipliziert werden. Daraus ergibt sich bei einer Messgenauigkeit von 2 mm / 10 m in unserem Beispiel die Rech- nung: 10 m Abstand X 2 = 20m. - Seite 16 Uw dealer / Votre revendeur / Your Dealer...
