Montage
Abgasanlage D 80/125 PPS/Alu, weiss (im Heizraum)
Abgasanlage SEM VARIO 80 Edelstahl (an der Aussenwand)
Wärmegedämmte Abgasleitung SEM
VARIO für Fassadenverlegung

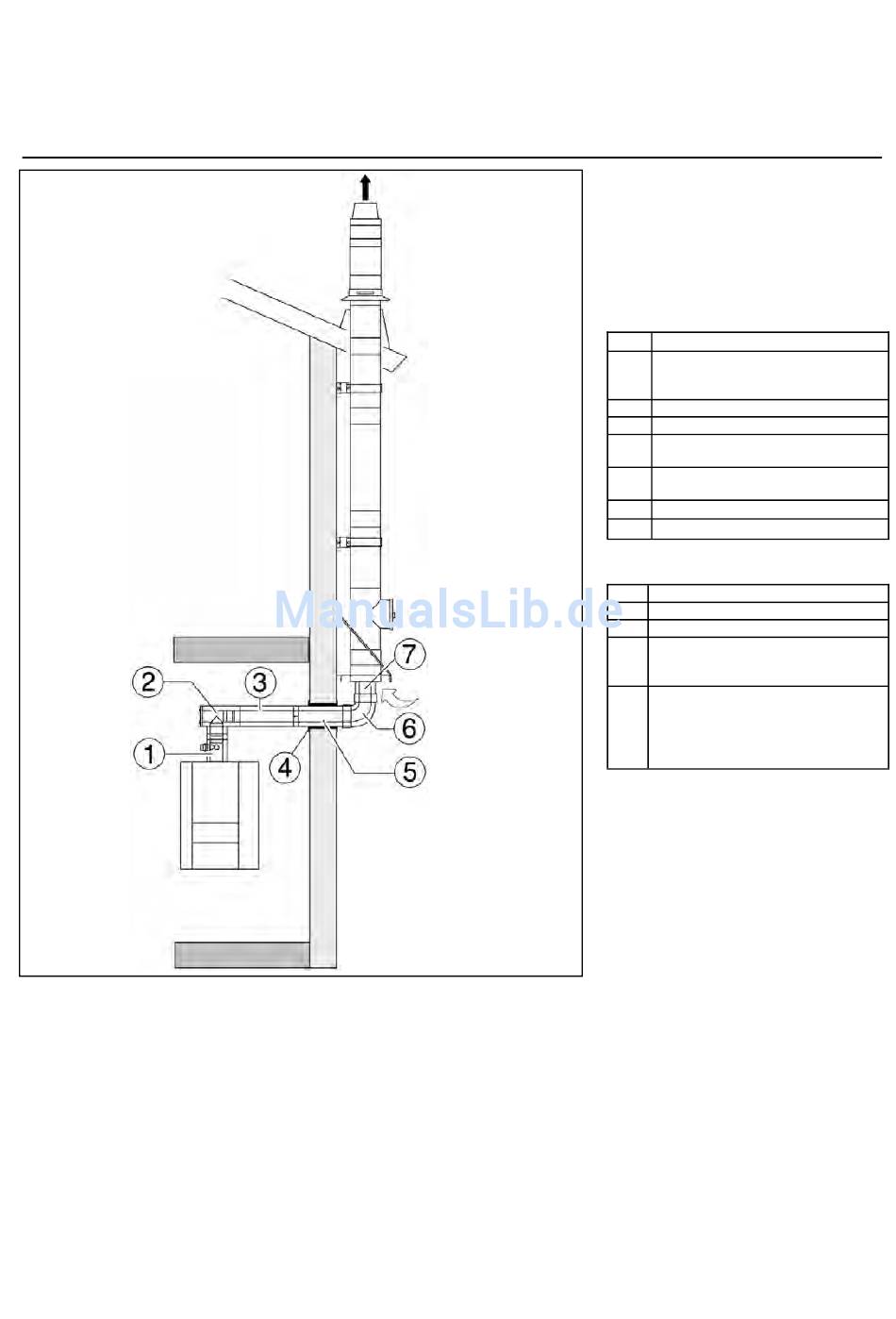

Die dargestellte Abgasführung zur
Montage an der Aussenwand besteht
aus Bauteilen des Luft-Abgas-Systems
ELCO und des wärmegedämmten
Abgasleitungsystems SEM VARIO®
mit einen Abgasquerschnitt von 80 mm
und einem Aussendurchmesser von
140 mm. Durch das Übergangsstück
AZ-ELCO auf SEM VARIO 80 wird
eine Kombination der beiden Abgas-
systeme ermöglicht. Die Verbrennungs-
luft wird dem System durch das Über-
gangsstück zugeführt.
28
Durch den Wärmedurchlasswiderstand
von 0,65 m² K/W ergeben sich bei einer
Berechnung nach DIN 4705 zulässige
wirksame Höhen der senkrechten
Abgasführung bis 20 m.
Die ELCO - Luft-Abgasführung darf
eine Länge von 3,0 m nicht über-
schreiten. Es sind maximal 3 Um-
lenkungen à 90° (inkl. Kessel-
anschlussbogen ) zulässig. Die Vor-
gaben gelten für Aufstellorte bis
1000 m geodätische Höhe. Diese
Abmessungen ergeben sich nach
DIN 4705 unter Berücksichtigung der
Vereisungs- und Druckbedingungen.
Die wärmegedämmte Abgasleitung
SEM VARIO ist beim DIBT Berlin unter
Z-7.2-1090 zugelassen.
-
C63x, Keller- Etageninstallation,
raumluftunabhängig
-
Luft- Abgasführung durch die
Aussenwand,
-
Abgasführung durch wärne-
gedämmte Abgasleitung an der
Aussenwand.
Grundbausatz
Bezeichnung
Pos
1
Kesselanschluss mit Messöffnung,
Schrauben, Dichtung, Gleitmittel,
Dokumentation
2
T-Stück mit Deckel, 87,5°
3
Rohr, 1,0 Meter
4
Mauerblende D125 weiss
Inkl. Befestigungsschrauben
5
Adapter AZ-AW
(Übergang auf Außenwandsystem)
6
Bogen AW 87°
7
Übergang D80 auf SEM Vario 80
Erweiterung, im Heizraum
Rohr, 0,5 Meter
Revisionsstück mit Deckel
Befestigungsschelle DN 125
Wandschelle verstellbar DN 125
(Abstand Wand - Mitte Rohr,
115-170 mm)
Verlängerung für Wandschelle
(Abstand Wand – Mitte Rohr,
165 – 228 mm oder
215 – 275 mm oder
270 – 333 mm)
Abgasleitung an der Aussenwand
-
Wärmegedämmte Abgasleitung,
Edelstahl
-
SEM VARIO 80 Abgasleitung
auf Anfrage
