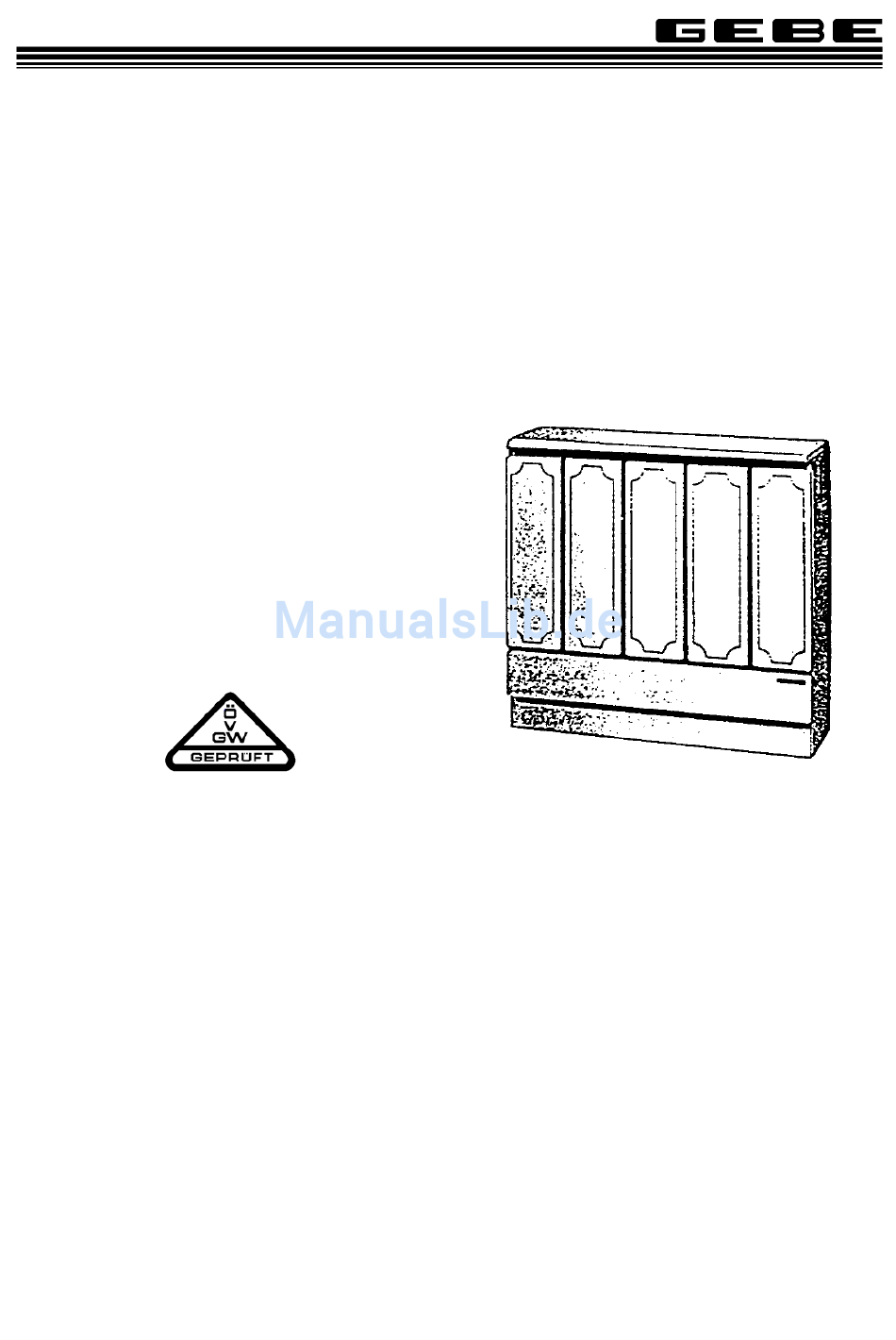

GAS - HEIZOFEN
Type: Serie HFA
Modell: A, AK
FANGGEBUNDEN
Bedienungs- und Montageanleitung
---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
Produktinformation
Seite 2
Seite 2
Seite 5
Seite 7
Seite 8
Seite 9
Seite 10
Seite 12
Seite 14
Seite 15
Seite 16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für GeBe A
Inhaltszusammenfassung für GeBe A
-
Seite 1: Inhaltsverzeichnis
GAS - HEIZOFEN FANGGEBUNDEN Type: Serie HFA Modell: A, AK Bedienungs- und Montageanleitung --------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------- Produktinformation Beschreibung Seite 2 Inbetriebnahme, Bedienung Seite 2 Hinweise, Wartung, Pflege Seite 5 Montage, Aufstellung Seite 7 Abgas-Anschluß Seite 8 Gas-Anschluß Seite 9 Einstellen Seite 10... -
Seite 2: Beschreibung
Beschreibung Der Heizofen wirkt auf Grund seiner großen Oberfläche vornehmlich durch Strahlung mit natürlicher Warmluftzirkulation. Er besitzt als rauchfanggebundener Heizofen eine Strömungssicherung, die dafür sorgt, daß auch bei unregelmäßigem Kaminzug die Verbrennung einwandfrei bleibt. Das für die Verbrennung aus dem Raum aufgebrachte Luftquantum wird ständig durch die gleiche Menge Frischluft ersetzt, die durch die Wirkung des Rauchfanges in den Raum nachgezogen wird. - Seite 3 Im ausgeschaltenen Zustand zeigt der Bedienungsknopf nach oben in die "AUS"-Stellung. Für die Inbetriebnahme führen Sie bitte aus: Bedienungsknopf ohne hineindrücken entgegen dem Uhrzeigersinn in Richtung "ZÜNDBEREICH" bis zum Anschlag drehen. In dieser Stellung Bedienungsknopf hinein drücken. Bedienungsknopf gedrückt halten und 5 Sekunden warten. Bedienungsknopf in gedrückter Stellung entgegen dem Uhrzeigersinn weiter drehen bis zum "BETRIEBSBEREIT"...
- Seite 4 Abschalten Den Bedienungsknopf in die Stellung "BETRIEBSBEREIT" drehen. Es brennt dann nur die Zündflamme unabhängig von der Stellung des Temperaturknopfes. Außerbetriebsetzung Soll das ganze Gerät abgeschaltet werden, dann den Bedienungsknopf in der Stellung "BETRIEBSBEREIT" leicht eindrücken und im Uhrzeigersinn weiter drehen in die Stellung "AUS".
-
Seite 5: Hinweise, Wartung, Pflege
Abgas-Austrittswächter Werden die Abgase über einen längeren Zeitraum, z.B. bei zu schwachen Kaminzug, nicht abgeführt, sondern treten in den Aufstellraum des Heizofens aus, schaltet der Abgas- Sensor den Heizofen ganz aus. Tritt dieser Zustand mehrmals auf, kontaktieren Sie bitte unseren Werkskundendienst. Instandhaltung und Pflege Die Pflege des Heizofens bezieht sich auf seine Sauberhaltung. - Seite 6 1 Stück „LB“ links/rechts Optionale Ausführung: V-Meter (Einbau der optionalen Ausführung nur durch den GEBE-Werkskundendienst) Kapitel Inbetriebnahme - (5) - (Seite 3) gibt eine Haltezeit von 10 Sekunden an. Die optionale Ausführung "V-Meter" weist an der Abdeckplatte der Gasarmatur ein Anzeigeinstrument auf.
-
Seite 7: Montage, Aufstellung
Geräte-Montage Gerätemontage und Installation müssen den folgenden Anweisungen und den behördlichen Vorschriften entsprechen (ÖVGW-TR Gas, ÖVGW-TR-F). Bei allen Montagearbeiten ist darauf zu achten, daß die rechts seitlich am Heizkörper angebrachten dünnen Leitungen weder gelockert noch verformt werden. Bei den Typen HFA x9.610 beachten Sie bitte auch die Hinweise in der Beschreibung für die Montage der Keramik-Verkleidung. -
Seite 8: Abgas-Anschluß
Das Gerät muß auf dem Fußboden durch die Löcher in den Fußwinkeln festgeschraubt werden. Bei der Aufstellung in einer zu engen oder zu tiefen Mauer- oder Fensternische ist darauf zu achten, daß der seitliche Mauerabstand rechts vom Gerät von 30 cm nicht unterschritten wird. Der Wandabstand hinter dem Gerät muß mindestens 5 cm sein. -
Seite 9: Gasanschluß
Wird anstatt des mitgelieferten Strahlschutzbleches die als Zubehör erhältliche emaillierte Bodentasse dem Heizkörper unterlegt, so vergrößern sich die in der Maßskizze angegebenen Maße für Gasanschluß 600mm und Abgasanschluß 765mm um ca. 15 mm. Gerät-Type Modell HFA 49.600 A 444 HFA 69.600 A 666 HFA 89.600 A 888... -
Seite 10: Einstellen
Einstellen Einstellungen dürfen nur von qualifiziertem Fachpersonal durchgeführt werden. Das Einstellen bezieht sich auf die Gasmengen-Einstellung für: 1. Nennwärmebelastung Zündbrenner - Einstellschraube 2. maximale Nennwärmebelastung Hauptbrenner - Düsendruck-Einstellung 3. minimale Nennwärmebelastung Hauptbrenner - Düsendruck-Einstellung Gerät in Betrieb nehmen und durch Gasmesser-Ablesung den stündlichen Gasdurchgang feststellen (6 Minuten Gasmenge = 1/10 Anschlußwert) und diesen mit dem Sollanschlußwert vergleichen. -
Seite 11: Einstellen Der Maximalen Nennwärmebelastung - Hauptbrenner
Nennwärmebelastung HFA 49.600 HFA 69.600 HFA 89.600 HFA 49.600 HFA 69.600 HFA 89.600 ( A 444 ) ( A 666 ) ( A 888 ) ( A 444 ) ( A 666 ) ( A 888 ) HFA 49.610 HFA 69.610 HFA 89.610... -
Seite 12: Umstellen Auf Eine Andere Gasart
Regelschwingung mit Regelein- und ausschaltung auf einwandfreie Funktion aller Teile zu prüfen. Umstellung auf eine andere Gasart Die Geräte der A-/AK-Serie sind Geräte der Kategorie AT-II/2H3B/P (Erdgas und Flüssiggas). Der Heizofen kann von einer Gasart auf die andere an der Verwendungstelle nur durch einen Fachmann oder den GEBE-Werkskundendienst umgestellt werden. - Seite 13 für Gasart Erdgas 20 mbar Flüssiggas 50 mbar 49.600 69.600 89.600 49.600 69.600 89.600 für Gerät-Type HFA xx.xxx 49.610 69.610 89.610 49.610 69.610 89.610 Hauptbrenner Düsen-Kennzahl Teillast einstellbar einstellbar einstellbar einstellbar einstellbar einstellbar (Bypass) Zündbrenner- Düsenkennzahl Tausch von Hauptbrenner und Hauptbrennerdüse - 12mm ∅...
-
Seite 14: Technische Daten
TECHNISCHE DATEN Heizofen-fanggebunden ÖVGW-Reg.Nr.: G 0.916 Kategorie: AT-II/2H3B/P HFA 49.600 HFA 69.600 HFA 89.600 Type ( A 444 ) ( A 666 ) ( A 888 ) ( Modell ) HFA 49.610 HFA 69.610 HFA 89.610 ( AK 444 ) -
Seite 15: Übereinstimmungserklärung
Gesellschaft m.b.H. A-1140 Wien, Linzerstrasse 139-143 Übereinstimmungserklärung GEBE Gesellschaft m.b.H. in A-1140 Wien, Linzer Straße 139-143, erklärt hiermit, daß die in dieser Anleitung beschriebenen Geräte: Gas-Heizofen fanggebunden HFA 49.600, HFA 69.600, HFA 89.600 HFA 49.610, HFA 69.610, HFA 89.610 (1) übereinstimmen mit den Bestimmungen der Gasgeräte-Sicherheitsverordnung (GSV) BGBl.Nr.430/1994 idgF, und damit mit der durch sie umgesetzten Gasgeräterichtlinie... -
Seite 16: Garantie, Kundendienst
Bei Anfragen oder Störungen bitten wir um Angabe der Geräte-Type und Geräte-Nummer. Gerät-Type: Stempel der Lieferfirma: __________________________________________________________________________________________-_ Gerät-Nummer: ___________________________________________________________________________________________ Kaufdatum: ____________________________________________________________________________________________ Werkskundendienst Tel.: (02622) 23555 93 od. 94 Gesellschaft m.b.H. STREBELWERK GmbH A-1141 Wien, Linzer Straße 139-143 A-2700 Wr.Neustadt, Wiener Straße 118 GEBE-BDA-134.618-0899...
