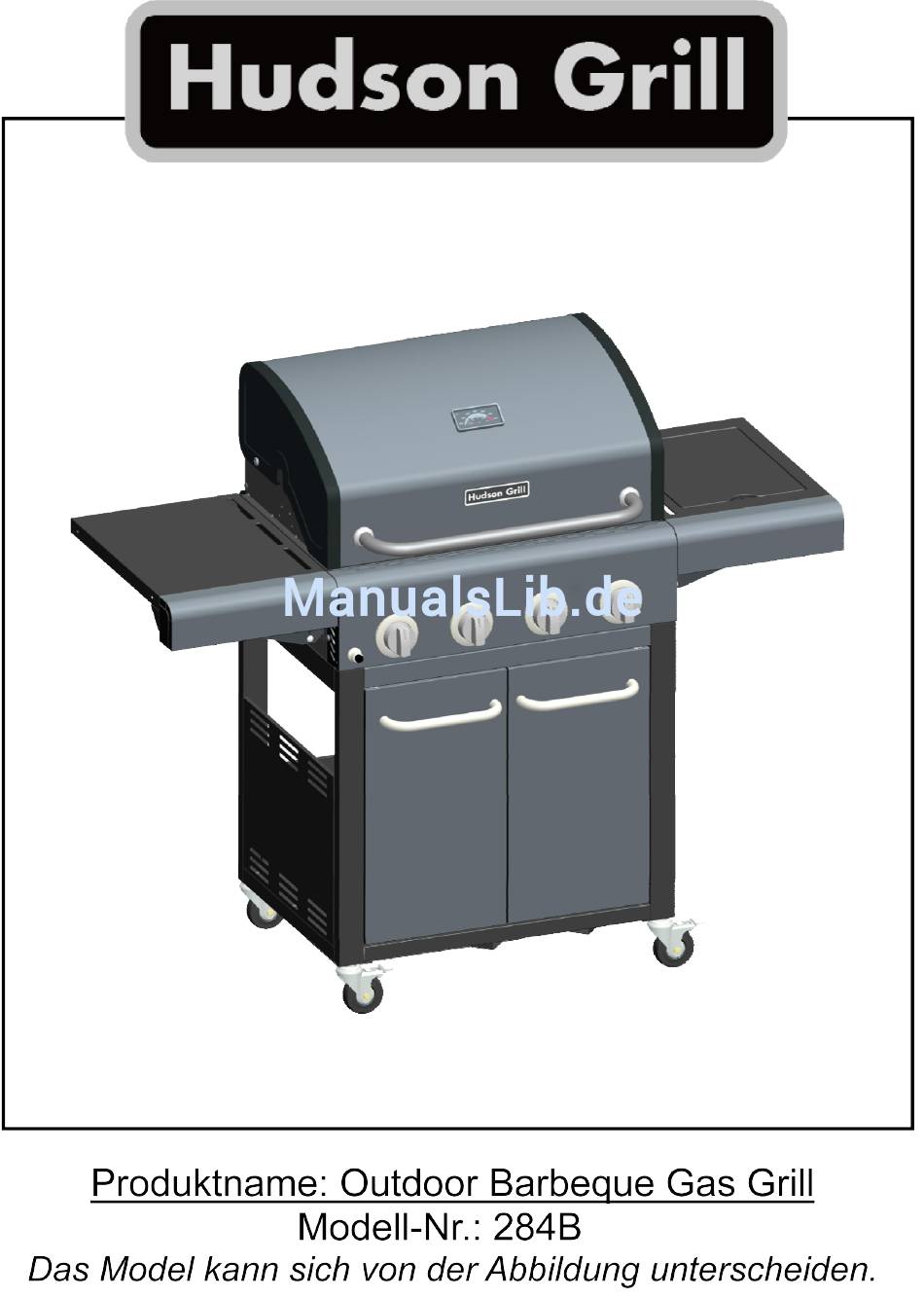

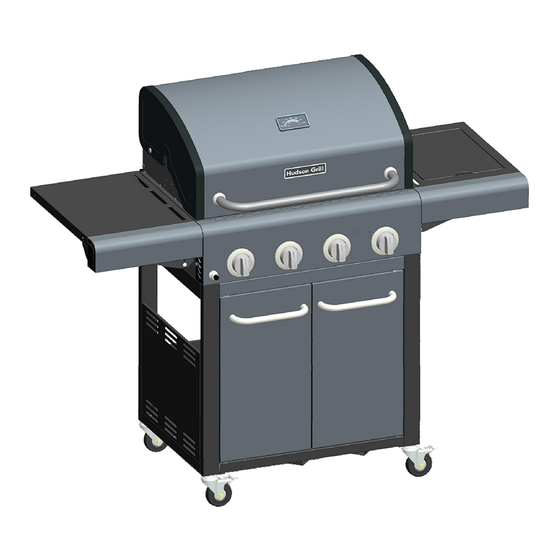

HUDSON Grill 284B Betriebsanleitung

Outdoor bbq gas grill
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für HUDSON Grill 284B

  • Seite 2: Vor Ihrer Verwendung

    Baugruppe & Betriebsanleitung  VOR IHRER VERWENDUNG:  Warnung:  Wenn diese Anweisungen ignoriert werden, kann es zu  Nur im Freien verwenden einem gefährlichen Brand oder Explosion führen.  Lesen Sie die Bedienungsanleitung vor Inbetriebnahme Es ist Aufgabe des Benutzers darauf zu achten, dass dieser  Grill richtig montiert ist, installiert und beaufsichtigt wird.  ACHTUNG: Zugängliche Teile können sehr heiss sein. Kinder fernhalten Nichtbeachtung der Anweisungen in diesem Handbuch  Das Gerät muss während des Betriebs von brennbaren kann schwere Körperverletzungen und/oder Sachschäden  Materialien ferngehalten werden führen.   Das Gerät während des Betriebs nicht bewegen Jede Änderung der Einheit, Missbrauch oder ...

  • Seite 3: Elektronische Zündung Anweisungen

    Elektronische Zündung Anweisungen  Lesen Sie sorgfältig die Bedienungsanleitung bevor Sie den Grill in Betrieb nehmen.  1. Öffnen Sie den Grilldeckel  2. Öffnen Sie die Gaszufuhr an der Gasflasche.  3. Drücken Sie den Gasregulierknopf „IGNITOR BURNER“ und drehen Sie ihn entgegen dem Uhrzeigersinn auf Stufe.  4. Drücken Sie den schwarzen Zündknopf und halten Sie ihn gedrückt, bis der Funke überspringt und das Gas brennt.  5. Wenn das Gas nicht innerhalb 5 Sekunden zündet, stellen Sie den Gasregulierknopf auf O . Warten Sie 5 Minuten, damit  sich das nicht verbrannte Gas verflüchtigen kann.  6. Um die Brenner 2 und 3 zu entzünden, drücken Sie den Gasregulierknopf und drehen Sie ihn entgegen dem Uhrzeigersinn  auf stufe             und drücken Sie den schwarzen Zündknopf   7. Vor dem Anzünden des Brenners 1, muss Main Brenner 2 in Betrieb sein.   8. Um den Seitenbrenner zu entzünden, führen Sie die Schritte 2‐4 mithilfe des Seitenbrenners durch.     Achtung: Deckel muss geöffnet werden bevor die Brenner in Betrieb genommen werden, Nichteinhaltung der Anweisung,  kann zu Personenschaden oder Tod führen.        Warnung: Schliessen Sie den Gashahn an der Gasflasche, wenn das Gerät nicht in Gebrauch ist. ...

  • Seite 4: Inhaltsverzeichnis

    Inhalt   1. Informationen   5  2. Sicherheitshinweise  6  3. Explosionszeichnung & Hardware 7  4. Einbauanleitung  10  5. Installation von mit Gas‐Versorgung‐System  21  6. Betriebsanleitung  23  7. Reinigung und Wartung  26  8. Fehlersuche   28  9. Beschränkte Garantie 31     ...

  • Seite 5: Informationen

    1. Informationen  Hersteller   Heshan PerfectGlo Hardware & Electric Appliances Co.,Ltd      CO1392 Outdoor BBQ Gas Grill   Produktname   0359  2016 PG-4040700LG   Produktname Gaskategorie         3+(28-30/37) 3B/P(30) 3B/P(50) DE, AT, CH, LU, SK   Ländercode BE, CH, CY, CZ, ES, FR, GB, BE, CY, DK, EE, FR, GB, HU, GR, IE, IT, LT, LU, LV, PT, SK, IT, LT, NL, NO, SE, SI, SK, RO,...

  • Seite 6: Sicherheitshinweise

    2. Sicherheitshinweise  Diese Bedienungsanleitung muss vom Besitzer aufbewahrt werden und jederzeit griffbereit sein. Nehmen Sie den Grill gemäss Kapitel ANLEITUNG FÜR DAS ANZÜNDEN in Betrieb. • „Nur im Freien verwenden“ • „Lesen Sie die Bedienungsanleitung vor Inbetriebnahme des Gerätes“ • „ACHTUNG: Zugängliche Teile können sehr heiss sein. Kinder fernhalten“ •...

  • Seite 7: Explosionszeichnung & Hardware

    3. Explosionszeichnung & Hardware  TEILELISTE Schlüs Beschreibung   Qty   Schl Beschreibung   Qty   1   Rechtes Seitentablar   1   27   Rückwand   1   2   Klammer-Side-Regal   2   28   Linker Rahmen   1   3   Blende Rechtes Seitentablar  ...
  • Seite 8 PAETS DIAGRAMM...
  • Seite 9 MONTAGE Befolgen Sie die Montagehinweise auf folgenden Seiten genau Werkzeuge:   Verstellbarer Schraubenschlüssel (nicht mitgeliefert)   Schraubendreher (nicht mitgeliefert)   7/16" Kombination Schraubenschlüssel (nicht mitgeliefert) Folgendes Schraubenmaterial wird im Blister Pack bereitgestellt: Artikel  Beschreibung  Abbildung  Menge  1  M4X10 Schraube 27 pcs  2  M5X10 Schraube 12 pcs  3 ...

  • Seite 10: Gas-Zylinder-Halterung

    4. Die Montageanleitung Gas-Zylinder-Halterung 1. Befestigen Sie das Tür-Magnet auf der Bodenplatte mit (2) M4X10 Schrauben . 2. Befestigen Sie die Gasflaschen -Halterung an der Bodenplatte mit (8) M6X13 Schraube . 3. Befestigen Sie die 2 Gasflaschen-Halterungen mit (2) M5X10 Schrauben . M4x10 Schraube Qty: 2 pcs M5x10 Schraube Qty: 2 pcs M5 Schraubverschluss Qty: 2pcs...
  • Seite 11 Unteres Regal 1. Fügen Sie die linke Seitenwand zum linken Rahmen (L gekennzeichnet) mit (4) M4x10 Schrauben um die Linke Seitenwand zu erstellen. Die rechte Seitenwand wird montiert geliefert . 2. Fügen Sie die Linke- und Rechte-Seitenwand mit der Bodenplatte zusammen mit (6) M4x10 Schrauben.
  • Seite 12 Warenkorb mit (4) M4x10   1. Befestigen Sie die Rückenwand an die linke und rechte Seitenwand Schrauben . 2. Befestigen Sie die Rückenwand an der Bodenplatte mit (1) M4x10 Schraube . 3. Drehen Sie das Regal so, dass die Unterseite nach oben gerichtet ist . mit (4) M6x13 Schrauben .
  • Seite 13 Türen 1. Stellen Sie das Regal auf die Rollen.   2. Montieren Sie die Türhalterung zwischen dem Linken und Rechten Bein und richten Sie die Türhalterung an den vorderen Beinen aus. Mit (4) M4x10 Schrauben befestigen. Hinweis; das Magnet muss nach unten gerichtet sein . 3.
  • Seite 14 Grillkammer 1. Dieser Schritt erfordert zwei Personen zum anheben und Positionieren der Grillkammer auf dem Rega . 2. Entfernen Sie die Kabelbinder auf der Unterseite der Grillkammer, mit dem der Gasschlauch gesichert ist, und ziehen Sie Schlauch und Zündkabel auf der rechten Seite heraus .
  • Seite 15 Seitentablar Halter 1. Befestigen Sie die 4 Seitentablar Halterungen seitlichen an der Grillkammer mit (8) M5x10 Schrauben . Schrauben Sie (4) M6 Pass-Schrauben in die unteren Löcher jeder Seitentablar-   Halterung. M5x10 Schraube Qty: 8 pcs M6 Regal Halterung Schraube Qty: 4 pcs...
  • Seite 16 Links & rechts Seitentablar 1. Hängen Sie das linke Seitentablar in die Halterung auf der linken Seite der Grillkammer. Halten Sie das Regal in Position, während der Durchführung des nächsten Schrittes . 2. Schrauben Sie (2) M6 Pass-Schrauben in die oberen Löcher der beiden Seitentablar -Halterungen in der richtigen Position des Seitentablars .
  • Seite 17 Flexibles Rohr 1. Schraube (2) M4x10 : befestigen Sie das Verbindungsstück am rechten Rahmen. M4x10 Schraube Qty: 2pcs...
  • Seite 18 Flammenschutz, Grillrost und Warmhalterost 1. Einsetzen der Flammenschütze oberhalb des Brenners in dem dafür vorgesehen Slot . 2. Platzieren der Flammenschütze über der Brennern kann in beiden Richtungen geschehen. Fixieren sie den Flammenschutz durch das Einfügen in den dafür vorgesehenen Schlitz . Legen Sie den Grillrost sowie den Warmhalterost in die Brennkammer .
  • Seite 19 Fettauffangblech, Fettpfanne und Gasflasche 1. Hängen Sie Fettpfannenhalterung von unten in das Fettauffangblech. Schieben Sie das Fettauffangblech unter die Grillkammer. Stellen Sie sicher, dass das Fett- Abtropfloch auf der rechten Seite ist, von der Rückseite des Grills gesehen. Stellen Sie sicher, dass die Fettpfanne in Fettpfannenhalterung ist . 2.
  • Seite 20 Gasflasche 1. Die Gasflasche ist separat erhältlich. Führen Sie die Prüfung auf Dichtheit durch bevor Sie den Grill in Betrieb nehmen . 2. Gasflaschen > 7.5kg können im dafür vorgesehen Loch im Regal platziert werden . 3. Wenn der Grill an der gewünschten Position ist, Betätigen Sie die Bremsen der Rollen;...

  • Seite 21: Installieren Mit Gas-Versorgung

    5. Installieren mit Gas‐Versorgung In dieses Produkt ist der Regler und Schlauch beigefügt.. Die Regler muss, EN16129 einhalten, und der Gasschlauch darf nicht länger als 1,5 m sein. Sie benötigen eine Gasfalsche mit LP G30 (Propan) mit externen Ventil zur Bedienung Sie müssen den richtigen Regler und Flasche zur sichern Benutzung verwenden. Eine falsche Gasfalsche oder fehlerhafter Regler ist gefährlich und schränkt die Garantie ein  ...
  • Seite 22 Achten sie darauf, dass der Gasschlauch keine heissen Oberflächen berührt. Bewahren Sie nie eine zweite Gasflasche in der nähe der Grills während des Betriebes auf. Platzieren Sie nie zwei oder mehrere Gasflaschen im Regal. Blockieren Sie nie den Zugriff zum Gasflaschenventil. Warnung: Wenn Sie Gas riechen, sofort das Gasflaschenventil schliessen  ...

  • Seite 23: Betriebsanleitung

    6. Betriebsanleitung  Haupt-Brenner Zündung Sicherheits-Tipps Überprüfen Sie vor dem öffnen des ▲ Während der Zündung nicht über den Grill beugen. Gasflaschenventils, die Überwurfmutter auf Dichtheit. 1. Öffnen Sie den Deckel während der Zündung. Wenn der Grill nicht in Gebrauch ist, schalten Sie 2.

  • Seite 24: Indirektes Grillieren

    Ventil-Kontrolle •Wichtig: Vergewissern sich dass Gaszufuhr geschlossen ist. Stellen Sie die Regelknöpfe auf OFF. Um die Ventile zu überprüfen drücken Sie erst die Knöpfe und lösen Sie wieder, die Knöpfe sollten zurück springen. Wenn die Knöpfe nicht zurück springen, ersetzen Sie die Ventile bevor Sie den Grill wieder benutzen.
  • Seite 25 Anleitung zum indirekt Grillieren Wie erkennen, wann Fleisch richtig gegrillt wurde •Immer mit geschlossenem Deckel grillieren. • Fleisch und Geflügel dunkelt auf dem Grill oft •Grillierzeiten können bei unterschiedlichen sehr schnell auf der Außenseite. Verwenden Sie Wetterbedingungen variieren. Während kalten ein Fleisch-Thermometer, um sicherzustellen, oder windigen Bedingungen muss eventuell die dass die Kerntemperatur erreicht wird und...

  • Seite 26: Reinigung Und Wartung

    7. Reinigung und Wartung Generelle Grill Reinigung SPI N N E-ALARM ! • Bei Anhäufungen von schwarzem oder braunem Fett und Rauchspuren handelt es sich nicht um Farbe. Innenräume des Gasgrills WICHTIG: Immer sicher stellen, dass die sind nicht in der Fabrik Farbbeschichtet (und Venturi-Rohre der Brenner sauber sind.
  • Seite 27 Reinigung der Brenner (9) Brenner sorgfältig ersetzen. Befolgen Sie diese Anweisungen zum Reinigen oder Ersetzen 10 Befestigen Sie die Brenner mit den Splinten an der von Brenners Teilen oder wenn Sie Probleme beim entzünden Klammer. des Grills haben. 11. Positionieren Sie die Flammenbrücke wieder auf den 1.

  • Seite 28: Mögliche Probleme

    8. Problembehandlung N ot fä lle : We nn e in Ga s-Le c k nic ht ge st oppt w e rde n k a nn ode r e in Fe ue r a ufgrund e ine s Ga s- Le c k s a uft rit t , rufe n Sie die Fe ue rw e hr .
  • Seite 29 Problem Mögliche Probleme Ursache/Lösung GAS-PROBLEME:   Brenner entzünden nicht beim • Siehe Anleitung auf der Systemsteuerung und Gebrauch und Gebrauch des Zünders.     Pflege. • Versuch den falschen Brenner zu (Siehe elektronische Zündung entzünden.   • Stellen Sie sicher, dass die Ventile innerhalb der Brenner Rohre Troubleshooting)  ...
  • Seite 30       Lösung Problem Mögliche Ursache     Brenner entzünden nicht, ELEKTRONISCHE ZÜNDUNG: • Siehe Abschnitt I der elektronischen Zündanlage. beim Gebrauch der     • Keine Funken, kein Geräusch der Zündung. • Siehe Abschnitt II der elektronischen Zündanlage.   elektronischen Zündung.
  • Seite 31 Art ik e l zur Proble m be ha ndlung - Ele k t ronisc he Z ündung  Lösung    Problem  Mögliche Ursachen  ABSCHNITT I   • Batterie nicht • Überprüfung der Batterie • Installieren Sie die Batterie neu (stellen Sie sicher, dass "+" und "-" Ausrichtung.

  • Seite 32: Beschränkte Garantie

    9. Beschränkte Garantie Ein Jahr Garantie auf perfekte Glo Dieses Produkt gewährleistet eine Garantie für den Zeitraum von 1 Jahr ab dem Datum des ursprünglichen Kaufs, auf Defekte am Material oder der Verarbeitung wenn dieses Produkt installiert, betrieben und gewartet wird, gemäß den Anweisungen die befestigt oder mit dem Produkt eingerichtet wurden.
