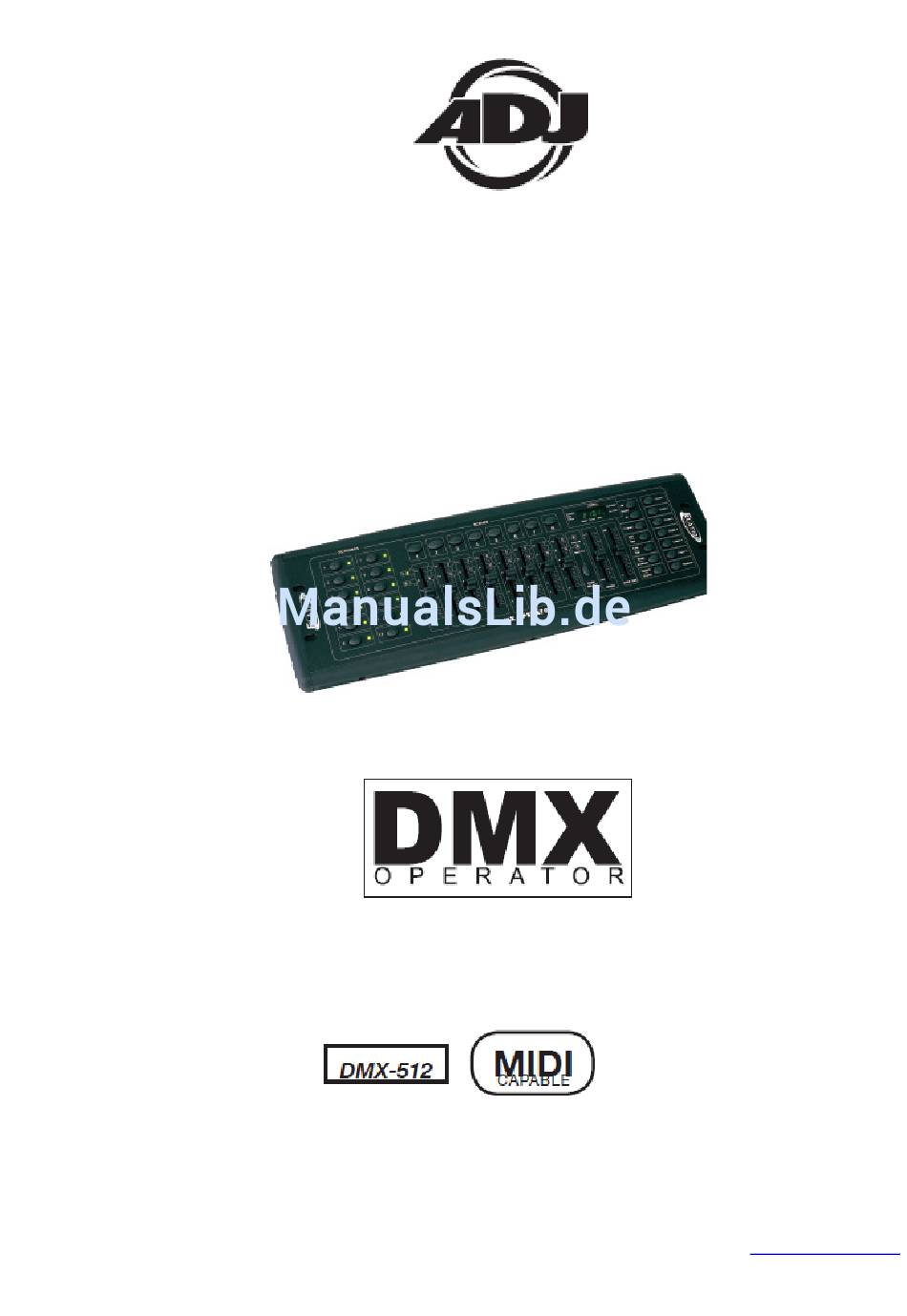

- Seite 1 BEDIENUNGSANLEITUNG A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu...
-
Seite 2: Inhaltsverzeichnis
DMX Partner Inhaltsangabe: KUNDENDIENST ..................................4 ABLAUFSCHAUBILD ................................. 5 BEDIENUNGSELEMENTE UND FUNKTIONEN .......................... 7 BEDIENUNGSELEMENTE DER RÜCKSEITE ..........................7 DMX512-ADRESSIERUNG ................................ 8 PROGRAMMIEREN VON SZENEN ............................10 ÜBERSICHT DES PROGRAMMIERENS VON SZENEN ......................11 KOPIEREN VON SZENEN: ............................... 12 BEARBEITUNG VON SZENEN: ..............................12 ALLE SZENEN ZURÜCKSETZEN: .............................. - Seite 3 DMX Partner STÖRUNGSBHEBUNGEN ............................... 18 GRAFIK FÜR DMX-ADRESSEN DURCH DIP-SCHALTER ......................20 SPEZIFIKATIONEN: ................................. 22 ROHS und WEEE ..................................23 DMX Operator™...
-
Seite 4: Kundendienst
DMX Partner KUNDENDIENST Falls Sie auf Probleme jeglicher Art stoßen, kontaktieren Sie bitte ihnen American Audio Shop Ihres Vertrauens. Wir bieten Ihnen ebenso die Möglichkeit an, uns persönlich zu kontaktieren: Sie können uns durch unsere Webseite www.americandj.eu oder durch unsere E-Mail support@adjgroup.eu erreichen. -
Seite 5: Ablaufschaubild
DMX Partner ABLAUFSCHAUBILD Dies ist der Ablauf, in dem Sie den DMX Operator programmieren. SCHEINWERFER ADRESSIEREN S. 4 bis 7 SZENEN PROGRAMMIEREN (bis zu 240) S. 8 & 9 WIEDERGABE VON SZENEN CHASES PROGRAMMIEREN 8 GLEICHZEITIG bis zu 6 aus 240 Szenen 30 SPEICHERBÄNKE S. - Seite 6 DMX Partner ABLAUFSCHAUBILD (Fortsetzung) DMX Operator™...
-
Seite 7: Bedienungselemente Und Funktionen
DMX Partner BEDIENUNGSELEMENTE UND FUNKTIONEN 1. SCANNER-TASTEN – Diese Tasten werden benutzt, um einen oder alle 12 Scheinwerfer auszuwählen. Hier wird eingestellt, welcher DMX-Kanal an die Scheinwerfer geführt wird. Scanner 1 steuert die Kanäle 1 bis 16. Scanner 2 steuert die Kanäle 17 bis 32. Bitte lesen Sie auf Seite 7 nähere Informationen zur Adressierung von Scheinwerfern. -
Seite 8: Dmx512-Adressierung
DMX Partner BEDIENUNGSELEMENTE DER RÜCKSEITE (Fortsetzung) DMX512-ADRESSIERUNG WENN SIE IHRE SCHEINWERFER ADRESSIEREN, FOLGEN SIE DEN STARTADRESSEN IN DIESEM BUCH UND NOCHT DEN ADRESSEN, DIE SIE IN DER BEDIENUNGSANLEITUNG IHRES SCHEINWERFERS FINDEN DMX 512 ist ein Protokoll, das bis zu 512 gemultiplexte Kanäle auf ein Mal durch ein normales Kabel verschickt. - Seite 9 DMX Partner DMX512-ADRESSIERUNG (Fortsetzung) Einige Einheiten beginnen den Empfang bei einem mehr, als der gewählten Adresse Zum Beispiel: Elation Patend Light, Elation Professional Mighty Scan BEISPIEL: Einstellung der ADRESSE auf 0, die Einheit beginnt mit KANAL 1. Alle DIP-Schalter sind in der OFF- Position.
-
Seite 10: Programmieren Von Szenen
DMX Partner DMX512-ADRESSIERUNG (Fortsetzung) Adressierung der Scheinwerfer Um mit dem DMX Operator die individuelle Steuerung über jeden Scheinwerfer zu haben, sollten die Scheinwerfer-Adressen wie folgt sein. Scanner-Taste Nr. 1 beginnt bei 1 Scanner-Taste Nr. 2 beginnt bei 17 Scanner-Taste Nr. 3 beginnt bei 33 Scanner-Taste Nr. -
Seite 11: Übersicht Des Programmierens Von Szenen
DMX Partner PROGRAMMIEREN VON SZENEN (Fortsetzung) Taste, die Sie kopieren möchten, drücken und gedrückt halten und dann die Scanner-Taste betätigen, auf die Sie die Einstellungen kopieren möchten. 10. Benutzen Sie jetzt die UP- und DOWN-BANK-TASTEN (Abb. 4), um weitere Speicherbänke mit Szenen aufzunehmen. -
Seite 12: Kopieren Von Szenen
DMX Partner PROGRAMMIEREN VON SZENEN (Fortsetzung) 8. Drücken Sie die MIDI / REC-TASTE (ABB. 7) und lassen Sie sie wieder los. 9. Betätigen Sie dann die SCENE-TASTE 7 – ALLE LEDS WERDEN 3 MAL AUFLEUCHTEN. 10. Betätigen Sie die SCENE-TASTE 4 und machen Sie die Einstellungen für die Farbe und Motivblende. 11. -
Seite 13: Kopieren Einer Speicherbank Von Szenen
DMX Partner PROGRAMMIEREN VON SZENEN (Fortsetzung) 2. Drücken Sie, während Sie die PROGRAMM-TASTE (ABB. 6) gedrückt halten, die BANK-DOWN-TASTE (ABB. 4) und halten Sie sie gedrückt. 3. Trennen Sie die Stromverbindung und lassen Sie alle Tasten los. 4. Schließen Sie die Stromverbindung wieder an – alle Szenen sollten jetzt gelöscht sein. KOPIEREN EINER SPEICHERBANK VON SZENEN: Diese Funktion kopiert die Einstellungen einer Speicherbank in eine andere. -
Seite 14: Programmieren Von Chases
DMX Partner PROGRAMMIEREN VON CHASES: BEACHTEN SIE: MÜSSEN SZENEN PROGRAMMIEREN, BEVOR CHASE PROGRAMMIEREN KÖNNEN. 1. Drücken Sie die PROGRAMM-TASTE (ABB. 6) für drei (3) Sekunden, um den Programm-Modus zu aktivieren. Das LCD-DISPLAY (Abb. 3) wird anzeigen durch das wiederholte schnelle Blinken des Lichts neben dem 'PROG den Programm-Modus anzeigen. -
Seite 15: Löschen Eines Ganzen Chase
DMX Partner BEARBEITUNG VON CHASES (Fortsetzung) LÖSCHEN EINES GANZEN CHASE: 1. Drücken Sie die PROGRAMM-TASTE (ABB. 6) für drei (3) Sekunden, um den Programm-Modus zu aktivieren. Das LCD-DISPLAY (Abb. 3) wird durch das wiederholte schnelle Blinken des Lichts neben dem 'PROG' den Programm-Modus anzeigen. -
Seite 16: Wiedergabe Von Szenen & Chases
DMX Partner WIEDERGABE VON SZENEN & CHASES MANUELLER PROGRAMMDURCHLAUF VON SZENEN: 1. Wenn die Stromverbindung zum ersten Mal hergestellt wird, ist das Gerät in den Manuellen-Szene-Modus eingestellt. 2. Vergewissern Sie sich, dass die LEDS DER AUTO- & MUSIC-TASTEN (ABB. 8 UND 9) nicht leuchten. 3. -
Seite 17: Musikgesteuerter Programmdurchlauf Von Szenen
DMX Partner WIEDERGABE VON SZENEN & CHASES (Fortsetzung) Beachten Sie: Sie können die Geschwindigkeit überschreiben, indem Sie die TAP-SYNC / DISPLAY-TASTE (ABB. 11) drei Mal antippen – das Chase wird dann entsprechend den Zeitintervallen Ihrer Schläge durchlaufen. Beachten Sie: Wenn Sie die Fading-Zeit einstellen, dann dürfen Sie diese niemals langsamer einstellen, als die Geschwindigkeitseinstellung - sonst werden Ihre Szenen komplett ausgeführt, bevor ein neuer Schritt gesendet wird. -
Seite 18: Midi-Betrieb
DMX Partner MIDI-BETRIEB Um den MIDI-Betrieb zu aktivieren: 1. Drücken und halten Sie die MIDI/REC-TASTE (ABB. 7) für drei Sekunden gedrückt - die letzen zwei Stellen des LCD-DISPLAYS (ABB. 3) werden BLINKEN, um den MIDI-Betrieb anzuzeigen. 2. Benutzen Sie die UP- und DOWN-BANK-TASTEN (ABB. 4), um den MIDI-Kanal 1 bis 16 auszuwählen, den Sie aktivierten wollen. - Seite 19 DMX Partner STÖRUNGSBHEBUNGEN (Fortsetzung) Stellen Sie sicher, dass Sie die MIDI/RECORD-TASTE betätigen, bevor Sie die SCENE-TASTE betätigen. Die LEDs sollten aufleuchten, nachdem Sie jede SCENE-TASTE betätigen. Vergewissern Sie sich, dass Sie sich in der richtigen Speicherbank befinden, auf der Szenen aufgenommen wurden.
-
Seite 20: Grafik Für Dmx-Adressen Durch Dip-Schalter
DMX Partner GRAFIK FÜR DMX-ADRESSEN DURCH DIP-SCHALTER WENN DIE STARTADRESSE EINES HÖHER ALS DIE GEWÄHLTE IST, Z. B.: AMERICAN DJ MIGHTY SCAN & MAX Scanner 1 Kanal 1 Scanner 7 Kanal 97 Scanner 2 Kanal 17 Scanner 8 Kanal 113 Scanner 3 Kanal 33 Scanner 9 Kanal 129 Scanner 4 Kanal 49... - Seite 21 DMX Partner GRAFIK FÜR DMX-ADRESSEN DURCH DIP-SCHALTER (Fortsetzung) Scanner 1 Kanal 1 Scanner 7 Kanal 97 Scanner 2 Kanal 17 Scanner 8 Kanal 113 Scanner 3 Kanal 33 Scanner 9 Kanal 129 Scanner 4 Kanal 49 Scanner 10 Kanal 145 Scanner 5 Kanal 65 Scanner 11 Kanal 161 Scanner 6 Kanal 81...
-
Seite 22: Spezifikationen
DMX Partner SPEZIFIKATIONEN: Alle Szenen, Chase-Programme und Optionen werden durch unterbrechungsfreie Stromversorgung beibehalten. 19” Rack-Gestell mit 3 Stellplätzen Umkehrbare DMX-Polaritätsausgabe MIDI-Eingabe für die Steuerung von Chases und Szenen 192 DMX-Kanalausgaben, 12 Scanner-Tasten (bis zu 16 Kanäle für jede) 6 Chase-Programme mit 240 Schritten 240 Szenen auf 30 Speicherbänken Musikgesteuerte Chase-Programme Einstellungen der Geschwindigkeit und der Fading-Zeit... -
Seite 23: Rohs Und Weee
DMX Partner ROHS und WEEE Sehr geehrter Kunde, ROHS - Ein wichtiger Beitrag zur Erhaltung der Umwelt die Europäische Gemeinschaft hat eine Richtlinie erlassen, die eine Beschränkung/Verbot der Verwendung gefährlicher Stoffe vorsieht. Diese Regelung, genannt ROHS, ist ein viel diskutiertes Thema in der Elektronikbranche. - Seite 24 DMX Partner A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu DMX Operator™...
