Projektor aufstellen
Bei der Auswahl eines geeigneten Aufstellungsortes beziehen Sie Größe und Form
der Projektionsfläche, Lage der Steckdosen und den Abstand zwischen Projektor
und restlichen Geräten in Ihre Überlegungen ein. Hier ein paar allgemeine
Hinweise:
•
Das Modell IN2124 muss mindestens 1,2 m von der Projektionsfläche
entfernt aufgestellt werden, beim IN2126 ist ein Mindestabstand von 1,4 m
zur Projektionsfläche erforderlich
•
Wenn Sie den Projektor an der Decke anbringen möchten, raten wir Ihnen
dringend zu einer von InFocus zugelassenen Deckenhalterung, die für die
richtige Fixierung, Installation und Belüftung des Gerätes sorgt. Ausführliche
Hinweise finden Sie in der mit dem InFocus-Deckenmontageset
(Artikelnummer PRJ-MNT-UNIV) gelieferten Installationsanleitung. Schäden,
die durch nicht zugelassene Deckenhalterungen oder durch Installation an
einem ungeeigneten Ort auftreten, werden nicht durch die Garantie
abgedeckt. Wenn Sie das Bild umdrehen möchten, lesen Sie bitte unter
„Deckenmontage" auf Seite 27 nach. Wir empfehlen den Einsatz einer von
InFocus zugelassenen Deckenhalterung.
•

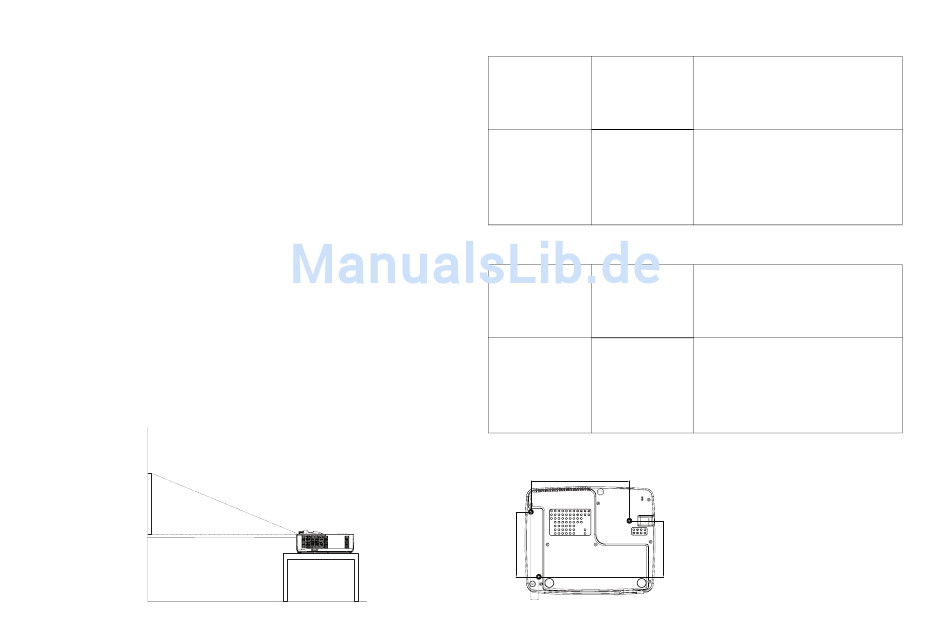

Stellen Sie den Projektor im gewünschten Abstand zur Projektionsfläche auf.
Die Größe des projizierten Bildes hängt vom Abstand zwischen
Projektionsobjektiv und Projektionsfläche und vom Videoformat ab.
•
Der Bildversatz bei IN2124 liegt bei 115 % ± 5 %. Das bedeutet: Wenn der
Projektor in einer Höhe von 1,5 m aufgestellt wird, liegt der untere Rand des
Bildes 22,9 cm über der optischen Achse des Objektivs. Der Bildversatz bei
IN2126 liegt bei 113 % ± 5 %. Das bedeutet: Wenn der Projektor in einer
Höhe von 1,5 m aufgestellt wird, liegt der untere Rand des Bildes 19,8 cm
über der optischen Achse des Objektivs.
1,5 m Höhe
Unterer Bildrand
22,9 cm über
Objektivachse
Objektivachse
Projektionswinkel
Tabelle 1: IN2124 (XGA) – Bildgröße
Breite des
Bilddiagonale
projizierten
(m)
Bildes
(m)
0,8 m
0,6 m
1,5 m
1,2 m
2 m
1,6 m
2,5 m
2 m
3,8 m
3,0 m
Tabelle 2: IN2126 (WXGA) – Bildschirmgröße
Breite des
Bilddiagonale
projizierten
(m)
Bildes
(m)
1,1 m
1 m
1,5 m
1,3 m
2 m
1,7 m
2,5 m
2,2 m
3,8 m
3,2 m
210,7
139
17
6
Abstand zur Projektionsfläche
Minimaler
Maximaler
Abstand
Abstand
(m)
(m)
1,2 m
1,3 m
2,3 m
2,6 m
3,1 m
3,5 m
3,9 m
4,4 m
5,9 m
6,6 m
Abstand zur Projektionsfläche
Minimaler
Maximaler
Abstand
Abstand
(m)
(m)
1,4 m
1,8 m
1,9 m
2,4 m
2,5 m
3,2 m
3,2 m
4 m
4,8 m
6 m
120
Deckenmontageschrauben:
M4x8 (Max. Länge= 8mm)
Einheit: mm
